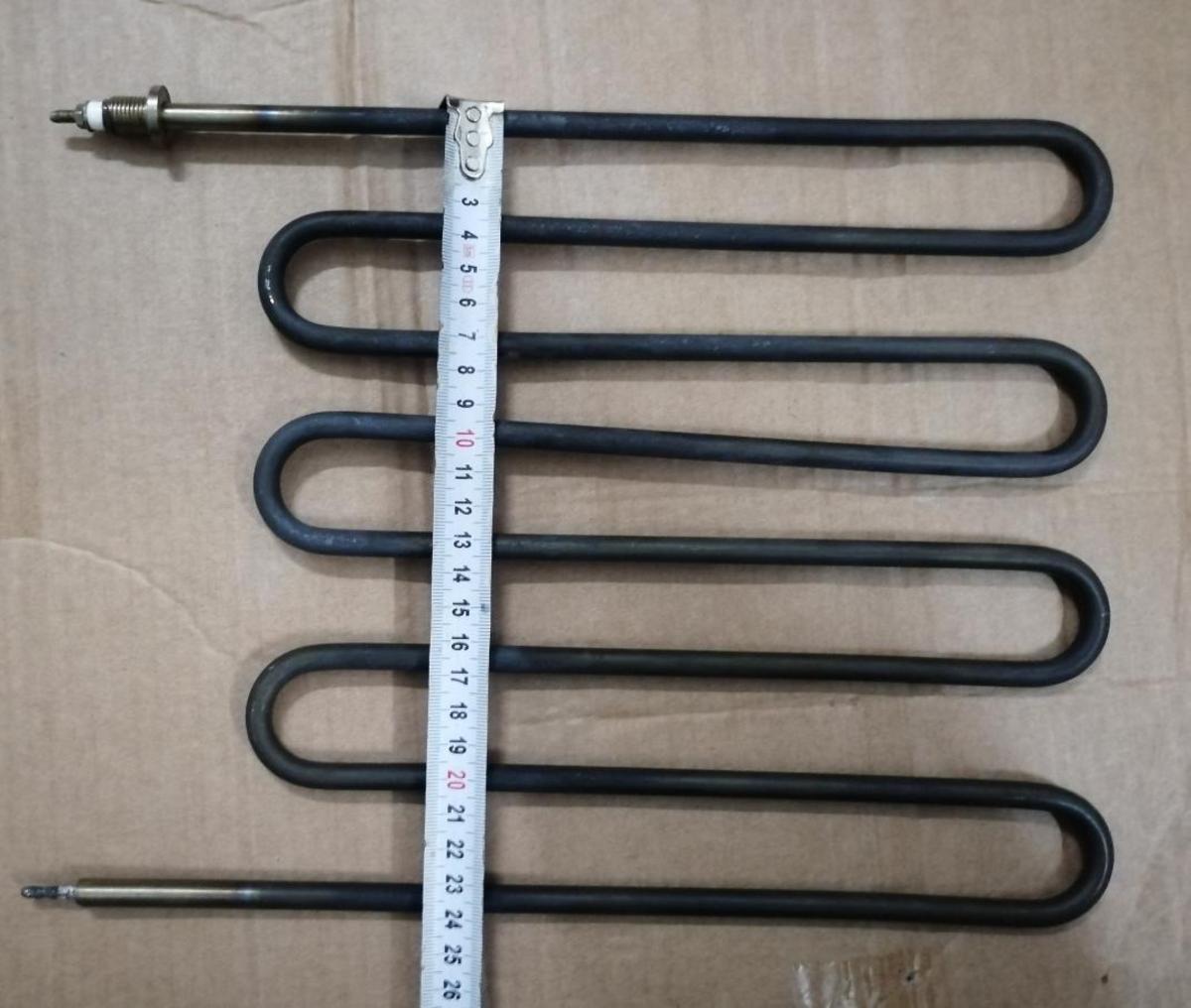

Воздушный нагреватель. мощность 2.5 квт диаметр 8-9 мм

Воздушные нагреватели 2,5 кВт (диаметр 8-9 мм): стратегический выбор и технические основы для B2B-сегмента

В современных промышленных, коммерческих и бытовых системах обеспечения микроклимата и технологических процессов, где требуется эффективный подогрев воздушных потоков, воздушные нагреватели мощностью 2,5 кВт с диаметром трубки 8-9 мм занимают ключевую позицию. Эти устройства, известные как трубчатые электронагреватели (ТЭНы), представляют собой сбалансированное решение, сочетающее компактность, достаточную мощность и высокую надежность. Их применение варьируется от поддержания комфортной температуры в вентиляционных системах до обеспечения критически важных условий в сушильных камерах и промышленных агрегатах.

Ключевые понятия и терминология

• Трубчатый электронагреватель (ТЭН): электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится нихромовая спираль (нагревательный элемент) в изоляции из уплотненного диэлектрика (обычно оксид магния), с контактными стержнями для подключения к электросети.
• Оребрение (оребренный ТЭН): специальные металлические пластины или ленты, приваренные или навитые на поверхность ТЭНа для увеличения площади теплообмена с окружающей средой (воздухом). Значительно повышает эффективность теплоотдачи.
• Канальный нагреватель: устройство, предназначенное для установки непосредственно в воздуховоды систем вентиляции и кондиционирования. Состоит из одного или нескольких ТЭНов, размещенных в корпусе, обеспечивающем оптимальный воздушный поток.
• Рекуператор: теплообменник, предназначенный для передачи тепла от вытяжного воздуха приточному без смешивания воздушных потоков, с целью повышения энергоэффективности вентиляционной системы. Защита от обмерзания рекуператоров с помощью ТЭНов продлевает их срок службы и повышает надежность системы.
• Поверхностная плотность мощности (ППМ): отношение мощности нагревателя к его эффективной нагреваемой площади (Вт/см²). Критически важный параметр для воздушных ТЭНов, поскольку слишком высокая ППМ может привести к перегреву поверхности и сокращению срока службы, особенно при низких скоростях воздушного потока. Для воздушных ТЭНов рекомендуемая ППМ составляет 2-5 Вт/см², в зависимости от материала и условий эксплуатации.

Основные технические параметры и конструктивные особенности

Выбор воздушного нагревателя мощностью 2,5 кВт с диаметром 8-9 мм обусловлен целым рядом технических и эксплуатационных преимуществ, критичных для B2B-приложений:

• Мощность 2,5 кВт: это значение оптимально для широкого спектра задач, от локального подогрева в небольших промышленных камерах до использования в составе приточных установок для коммерческих объектов площадью до 50-70 м². Такая мощность позволяет эффективно компенсировать теплопотери и поддерживать заданную температуру без избыточных затрат энергии, что напрямую влияет на операционные издержки (OpEx) предприятия.
• Диаметр трубки ТЭНа 8-9 мм: данный диапазон диаметров является стандартом для трубчатых электронагревателей воздушного типа. Он обеспечивает оптимальный баланс между механической прочностью элемента, его габаритными размерами и эффективностью теплопередачи. Меньший диаметр мог бы снизить прочность, больший — увеличить габариты без существенного прироста эффективности для данной мощности. При этом, длина нагревательного элемента для достижения 2,5 кВт при таком диаметре обычно составляет от 130 мм и может варьироваться в зависимости от формы и поверхностной плотности мощности.
• Материал нагревательного элемента и корпуса:
  • Нагревательный элемент (трубка ТЭНа): преимущественно используется нержавеющая сталь (например, AISI 304, AISI 321). Этот выбор продиктован высокой коррозионной стойкостью при работе в воздушных средах, устойчивостью к высоким температурам (до 450–600 °C в режиме кратковременной работы или 300-400 °C при длительной эксплуатации) и отличными механическими свойствами. Нержавеющая сталь обеспечивает долговечность и минимизирует риски выхода из строя, что критично для непрерывных производственных циклов.
  • Корпус канальных нагревателей: чаще всего изготавливается из оцинкованной или нержавеющей стали. Оцинкованная сталь обеспечивает адекватную защиту от коррозии в нормальных условиях эксплуатации вентиляционных систем, в то время как нержавеющая сталь применяется в агрессивных средах или при повышенных санитарных требованиях.
• Конструктивные формы: ТЭНы мощностью 2,5 кВт доступны в различных конфигурациях:
  • Прямые: для равномерного распределения тепла на большой площади или в составе многоэлементных сборок.
  • U-образные: часто используются для увеличения длины нагревательного элемента в ограниченном пространстве.
  • Спиралевидные (кольцевые): применяются для точечного или концентрированного нагрева.
  • Оребренные ТЭНы: ключевая конструктивная особенность для воздушных систем. Оребрение увеличивает площадь поверхности теплообмена в 2-4 раза, повышая эффективность передачи тепла воздуху до 40% по сравнению с гладкими ТЭНами. Это позволяет достичь заданной мощности при более низких температурах поверхности элемента, что продлевает его срок службы и повышает безопасность эксплуатации.
• Электротехнические параметры: Стандартное напряжение питания для таких ТЭНов составляет 220 В, что позволяет легко интегрировать их в большинство однофазных электросетей без необходимости использования сложных преобразователей.

Области применения и ценность для бизнеса

Воздушные нагреватели 2,5 кВт с диаметром 8-9 мм демонстрируют высокую адаптивность и экономическую эффективность в различных секторах:

• Системы приточной вентиляции (HVAC): основной сценарий применения – подогрев холодного наружного воздуха до комфортной температуры перед подачей в помещения (жилые, офисные, производственные). Это обеспечивает соблюдение санитарных норм, повышает комфорт сотрудников и посетителей, что косвенно влияет на производительность и лояльность.
• Защита рекуператоров от обмерзания: в регионах с холодным климатом преднагрев воздуха перед рекуператором предотвращает образование наледи, сохраняя эффективность теплообмена и продлевая срок службы дорогостоящего оборудования. Это снижает расходы на обслуживание и предотвращает незапланированные простои.
• Сушильные и отопительные агрегаты: в легкой промышленности, сельском хозяйстве, деревообработке и строительстве используются для сушки различных материалов (пиломатериалы, лакокрасочные покрытия, пищевые продукты) или в качестве элементов местных отопительных систем. Контролируемый нагрев способствует стабильному качеству продукции и оптимизации производственных циклов.
• Локальные нагревательные камеры и шкафы: для поддержания определенной температуры в небольших технологических объемах, например, в шкафах управления, для защиты электроники от конденсации или в лабораторных установках.

Мощность 2,5 кВт обеспечивает быстрый выход на рабочий режим и высокую точность поддержания температуры в небольших объемах, что критично для чувствительных технологических процессов.

Материалы и факторы долговечности

Выбор материала ТЭНа — это не только вопрос стоимости, но и ключевой фактор, определяющий его надежность и срок службы. Нержавеющая сталь (AISI 304, 321) является стандартом де-факто для воздушных ТЭНов благодаря:

• Коррозионной стойкости: устойчивость к окислению при высоких температурах в обычной воздушной среде.
• Термической стабильности: сохранение механических свойств при циклических изменениях температуры.
• Химической инертности: минимизация взаимодействия с нагреваемой средой, что важно для чистоты процессов (например, в пищевой или фармацевтической промышленности).

Для более агрессивных сред, где присутствуют коррозионно-активные газы или требуется работа при еще более высоких температурах (свыше 600 °C), могут применяться специализированные сплавы, такие как инконель (Inconel) или титан. Эти материалы значительно увеличивают начальные капитальные затраты (CapEx), но могут обеспечить существенно больший срок службы и надежность, снижая общую стоимость владения (TCO) в долгосрочной перспективе за счет сокращения затрат на замену и ремонт.

Расчет теплоустойчивости каждого компонента нагревателя критически важен. Длительное воздействие высоких температур, особенно в условиях недостаточного воздушного потока (например, при несвоевременном запуске вентилятора или его остановке), может привести к деградации материала трубки, внутренней изоляции (оксида магния) и нагревательной спирали, что сокращает ресурс ТЭНа. Системы защиты от перегрева (термостаты, термисторы) играют здесь ключевую роль, отключая нагреватель при превышении безопасных температурных лимитов.

Критерии выбора для промышленных решений

Для лиц, принимающих решения (ЛПР), выбор подходящего воздушного нагревателя мощностью 2,5 кВт – это комплексное решение, выходящее за рамки базовых технических характеристик. Важно учитывать следующие аспекты:

1. Тип конструкции и форма:
   • Прямой, U-образный, оребренный: соответствует ли форма и габариты нагревателя монтажному пространству и требуемой эффективности теплоотдачи? Оребрение обычно предпочтительнее для воздушных систем.
2. Защитные функции:
   • Двухступенчатая защита от перегрева: наличие автоматического и ручного термостата. Автоматический термостат сработает при небольшом повышении температуры, ручной — при критическом, требуя вмешательства оператора. Это минимизирует риск возгорания и выхода оборудования из строя.
   • Встроенные датчики температуры: для точного мониторинга и интеграции в систему управления.
3. Возможность регулирования мощности и температуры:
   • Плавное или ступенчатое регулирование позволяет оптимизировать энергопотребление в зависимости от текущей потребности, снижая OpEx.
   • Совместимость с внешними контроллерами (например, ПИД-регуляторами, твердотельными реле).
4. Условия монтажа и эксплуатации:
   • Направление воздушного потока: для канальных нагревателей важно соблюдать указанное производителем направление потока для равномерного нагрева и предотвращения перегрева элементов.
   • Скорость воздушного потока: должна соответствовать рекомендациям производителя для обеспечения адекватного охлаждения ТЭНа и эффективной теплопередачи.
   • Требования к качеству воздуха: наличие фильтров перед нагревателем для предотвращения оседания пыли и загрязнений на поверхности ТЭНов, что может снизить их эффективность и срок службы.
5. Наличие сертификатов и соответствие стандартам: особенно важно для регулируемых отраслей (пищевая, фармацевтическая), а также для обеспечения промышленной безопасности.
6. Производитель и гарантия: выбор проверенных поставщиков с хорошей репутацией и адекватным гарантийным сроком снижает риски для бизнеса.

Сравнительный анализ решений для воздушного нагрева

Выбирая между различными типами воздушных нагревателей, важно оценить их по ключевым для бизнеса параметрам, а не только по стоимости приобретения. Ниже представлена сравнительная таблица, фокусирующаяся на электрических ТЭНах мощностью 2,5 кВт в различных конфигурациях, а также других типах воздушного нагрева, применимых в B2B-среде.

Как видно из таблицы, электрические нагреватели с ТЭНами 2,5 кВт и диаметром 8-9 мм предлагают высокий уровень контроля и безопасности при относительно невысоких начальных затратах, особенно оребренные и канальные модификации, которые компенсируют более высокие эксплуатационные расходы за счет повышенной эффективности теплоотдачи и снижения TCO. Для принятия оптимального решения необходим детальный расчет ROI (возврата инвестиций), учитывающий местные тарифы на электроэнергию, газ, а также стоимость монтажа и обслуживания.

После стратегического выбора и понимания основных технических аспектов, следующим критическим этапом становится эффективное внедрение, интеграция и оптимизация работы воздушных нагревателей в существующие или проектируемые инженерные системы. Детальное планирование и соблюдение лучших практик эксплуатации обеспечивают не только достижение заявленной производительности, но и минимизацию операционных расходов, а также продление срока службы оборудования.

Продвинутая практика и внедрение воздушных нагревателей мощностью 2,5 кВт: от проекта до оптимизации

Эффективность воздушных нагревателей мощностью 2,5 кВт с диаметром 8-9 мм в условиях B2B-среды определяется не только их техническими характеристиками, но и качеством проектирования, монтажа, интеграции в общую систему управления зданием (BMS — Building Management System) или производственным процессом, а также последующим обслуживанием. Оптимальное внедрение позволяет раскрыть весь потенциал оборудования, обеспечивая стабильность процессов, экономию энергии и снижение рисков.

Планирование и этапы реализации проекта

Успешная интеграция воздушного нагревателя мощностью 2,5 кВт требует методичного подхода, разбитого на несколько ключевых этапов:

1. Оценка потребностей и аудит системы:
   • Определение тепловой нагрузки: точный расчет необходимой мощности для компенсации теплопотерь или достижения заданной температуры воздуха в определенном объеме, с учетом скорости потока, начальной и целевой температур, влажности. Для воздушного нагревателя 2,5 кВт это обычно соответствует нагреву до 200-300 м³/ч воздуха на 10-15 °C.
   • Анализ существующих инженерных коммуникаций: доступность электросети 220 В с необходимой нагрузочной способностью, наличие места для монтажа (особенно для канальных нагревателей), совместимость с существующей вентиляционной системой.
   • Нормативные требования: соответствие СНиП, ГОСТ, пожарным нормам, требованиям электробезопасности.
2. Проектирование системы и выбор оборудования:
   • Выбор типа нагревателя: основываясь на сравнении (см. Часть 1), определить оптимальную форму (оребренный, канальный), материал трубки и корпуса.
   • Разработка схемы подключения: электрическая схема с учетом управляющих элементов (термостаты, реле, контакторы, автоматические выключатели), элементов защиты (УЗО — устройство защитного отключения, тепловые реле).
   • Интеграция с системой автоматизации: выбор контроллеров (ПИД-регуляторы, регуляторы мощности на симисторах/тиристорах — SCR/TRIAC), датчиков температуры и воздушного потока.
   • Спецификация комплектующих: кроме самого нагревателя, это также провода, кабельные каналы, элементы крепления, изоляционные материалы.
3. Закупка и логистика:
   • Выбор надежного поставщика, способного обеспечить не только оборудование, но и техническую поддержку, гарантийное и послегарантийное обслуживание. Производители, такие как Dastech, ПетроТэн, ZILON, SHUFT, Electro-nagrev, предлагают широкий ассортимент.
   • Планирование доставки с учетом сроков проекта.
4. Монтаж и пусконаладка:
   • Электрический монтаж: строго по проекту, с соблюдением требований ПУЭ (Правил устройства электроустановок). Особое внимание к качеству контактов и заземлению.
   • Механический монтаж: надежное крепление нагревателя в воздуховоде или на установочной площадке. Для канальных нагревателей – обеспечение герметичности соединения с воздуховодом. Важно соблюдать маркировку по направлению воздушного потока.
   • Установка датчиков и контроллеров: размещение температурных датчиков до и после нагревателя для обратной связи. Датчик потока воздуха для блокировки работы нагревателя при отсутствии вентиляции.
   • Первичный запуск и тестирование: проверка работоспособности всех систем, калибровка датчиков, настройка управляющих алгоритмов. Обязательный запуск вентилятора до включения нагревателя.
5. Документирование и обучение персонала:
   • Подготовка исполнительной документации, паспортов оборудования, схем.
   • Обучение оперативного и обслуживающего персонала правилам безопасной эксплуатации и базовым процедурам обслуживания.

Управление эффективностью и энергопотреблением

Оптимизация энергопотребления – одна из ключевых задач при эксплуатации электрических нагревателей в B2B-сегменте, напрямую влияющая на OpEx.

• Плавное регулирование мощности: использование твердотельных реле (SSR — Solid State Relay) или тиристорных регуляторов мощности (SCR — Silicon Controlled Rectifier) вместо контакторов позволяет осуществлять плавное изменение мощности, подаваемой на ТЭН, в зависимости от реальной потребности. Это исключает перепады температуры, снижает нагрузку на электросеть и минимизирует энергопотери.
• Зонное регулирование: в больших системах целесообразно разделение на зоны с индивидуальным подогревом и регулированием, чтобы нагревать только те объемы, где это необходимо.
• Интеграция с BMS/АСУ ТП: подключение нагревателя к централизованной системе управления зданием или автоматизированной системе управления технологическими процессами (АСУ ТП) позволяет автоматизировать работу, оптимизировать режимы в зависимости от расписания, присутствия людей, данных о погоде и других параметров.
• Оптимизация воздушного потока: обеспечение оптимальной скорости воздушного потока через нагреватель. Слишком низкая скорость может привести к перегреву ТЭНа и снижению КПД, слишком высокая — к недостаточному времени контакта и снижению эффективности теплопередачи. Для 2,5 кВт нагревателя в канале 125 мм скорость воздушного потока обычно находится в диапазоне 2-6 м/с.
• Расчет ROI по энергоэффективности:


  ROI_энергоэффективности = (Экономия_энергии_в_год — Затраты_на_оптимизацию) / Затраты_на_оптимизацию * 100%

  Например, инвестиции в ПИД-регулятор и датчики для ТЭНа 2,5 кВт могут составить 15 000 руб. Если за счет оптимизации достигается экономия 500 кВт·ч в месяц (при работе 12 часов/день, 20 дней/месяц и стоимости 5 руб./кВт·ч), это 2500 руб./месяц или 30 000 руб./год. Тогда ROI составит (30 000 — 15 000) / 15 000 * 100% = 100% за первый год.

Обслуживание и продление срока службы

Регулярное техническое обслуживание является ключевым фактором для обеспечения бесперебойной работы и максимального срока службы воздушных нагревателей:

• Периодическая очистка: не реже одного раза в 3-6 месяцев (в зависимости от запыленности среды) необходимо очищать поверхность ТЭНов и оребрение от пыли, пуха и других загрязнений. Загрязнение снижает площадь теплообмена, ухудшает теплоотдачу и ведет к локальному перегреву элементов, что сокращает их ресурс.
• Проверка электрических соединений: ежегодно проверять надежность контактных соединений, отсутствие окислений, подтяжку крепежных элементов. Ослабленные контакты могут привести к искрению, перегреву и выходу из строя как самого нагревателя, так и электропроводки.
• Тестирование систем защиты: регулярная проверка работоспособности термостатов и датчиков воздушного потока.
• Визуальный осмотр: оценка состояния трубок ТЭНа на предмет деформаций, трещин, изменений цвета, которые могут указывать на перегрев или механические повреждения.
• Измерение сопротивления изоляции: периодическое измерение сопротивления изоляции мегаомметром (не реже 1 раза в год). Снижение сопротивления изоляции (ниже 0,5 МОм при температуре 20°C) указывает на повреждение диэлектрика и риск пробоя.

Сценарии применения и лучшие практики

Кейс 1: Вентиляция коммерческого здания (офисный центр)

Проблема: Недостаточный подогрев приточного воздуха в холодный период, жалобы сотрудников на дискомфорт, риск обмерзания рекуператора.
Решение: Установка канального электрического нагревателя Dastech Air Omega KWE мощностью 2,5 кВт (220 В, корпус 125 мм) в приточный воздуховод. Интеграция с существующей BMS здания для автоматического управления.
Лучшие практики:

• Использование двухступенчатой защиты от перегрева (автоматический и ручной термостаты).
• Подключение нагревателя через регулятор мощности для поддержания точной температуры и экономии электроэнергии.
• Обеспечение запуска вентилятора за 30-60 секунд до включения нагревателя и его остановки через 2-3 минуты после отключения нагревателя для продувки и охлаждения ТЭНов.

Эффект: Улучшение комфорта сотрудников, снижение теплопотерь за счет эффективной работы рекуператора, автоматизация управления и минимизация человеческого фактора.

Кейс 2: Сушильная камера для лакокрасочных покрытий в мебельном производстве

Проблема: Неравномерная температура в сушильной камере, что приводит к дефектам покрытия и увеличению времени сушки.
Решение: Установка нескольких оребренных ТЭНов мощностью по 2,5 кВт, равномерно распределенных по объему камеры. Использование точных ПИД-регуляторов и датчиков температуры для каждой зоны.
Лучшие практики:

• Расчет ППМ (поверхностной плотности мощности) для каждого ТЭНа, чтобы избежать перегрева поверхности и деградации лакокрасочных материалов.
• Применение ТЭНов из нержавеющей стали AISI 321 для повышенной устойчивости к агрессивным компонентам испарений.
• Регулярная калибровка температурных датчиков и проверка равномерности воздушного потока.

Эффект: Стабилизация процесса сушки, улучшение качества продукции, сокращение брака до 0.5% и снижение времени цикла сушки на 15-20%, что увеличило пропускную способность производства.

Кейс 3: Защита оборудования от обмерзания на открытом распределительном пункте

Проблема: Обмерзание управляющих механизмов и электроники в шкафах управления на открытом распределительном пункте в условиях низких температур и высокой влажности.
Решение: Установка компактных U-образных ТЭНов мощностью 2,5 кВт с диаметром 8-9 мм в каждый шкаф. Система автономного поддержания температуры выше точки росы.
Лучшие практики:

• Выбор ТЭНов с повышенной степенью защиты (IP) и антикоррозионным покрытием.
• Использование малоинерционных ТЭНов для быстрого реагирования на изменение температуры.
• Применение компактных термостатов с гистерезисом для поддержания заданного диапазона температур (например, +5°C…+10°C).

Эффект: Предотвращение отказов оборудования из-за конденсации и обмерзания, повышение надежности работы распределительного пункта на 99%, минимизация затрат на экстренные ремонты.
