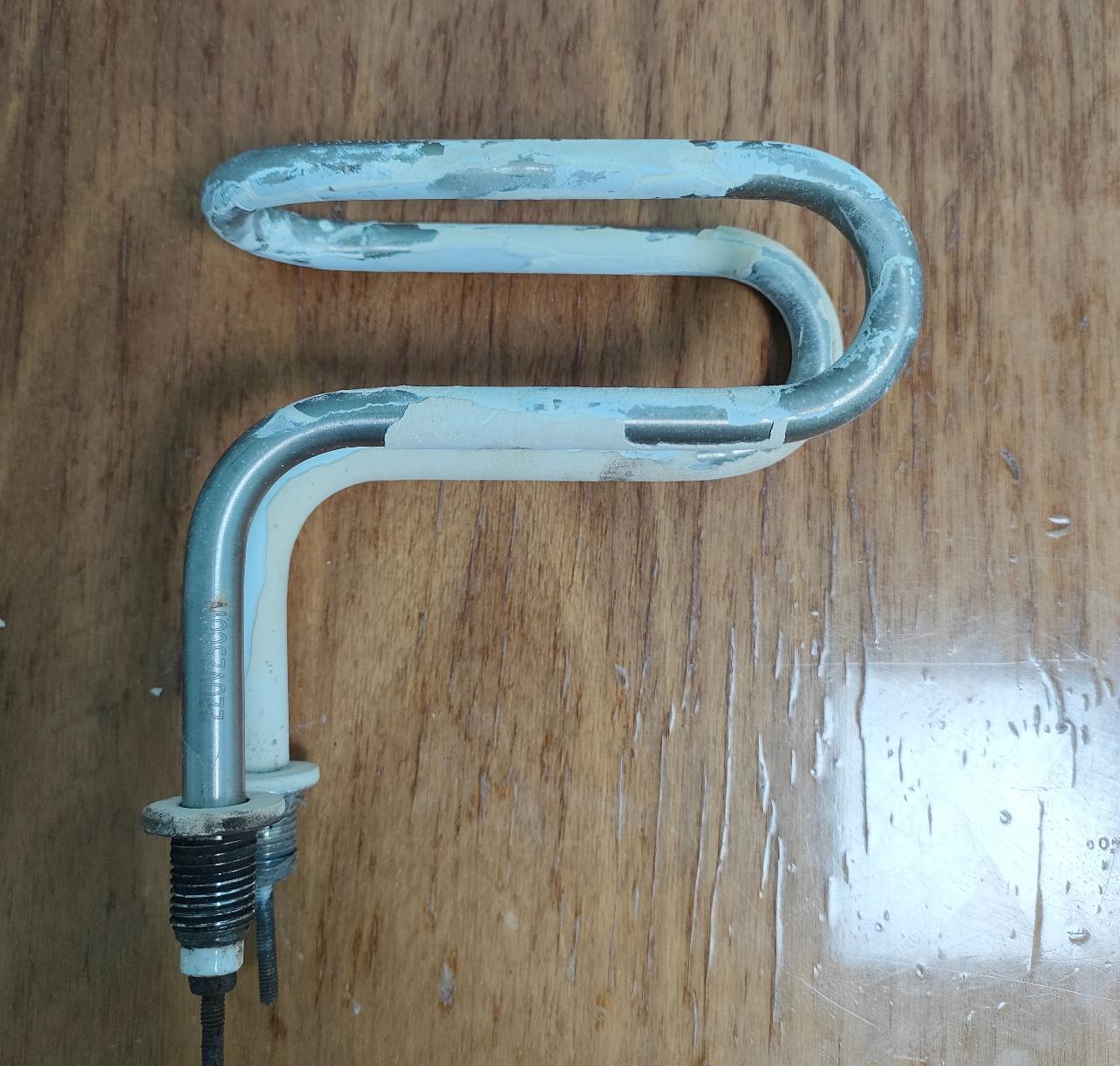

Тэн для аквадистиллятора АЭ-25 для прогревания воды.

Оптимизация эксплуатации аквадистиллятора АЭ‑25: ключевые параметры ТЭНов и их влияние на производственный процесс

Эффективность и стабильность работы лабораторно-медицинского аквадистиллятора АЭ‑25 критически зависят от правильно подобранных и своевременно обслуживаемых трубчатых электронагревателей (ТЭНов). Данный аппарат, предназначенный для получения дистиллированной воды производительностью до 25 литров в час, является неотъемлемой частью оснащения медицинских учреждений, исследовательских лабораторий и фармацевтических производств. Понимание технических характеристик ТЭНов, их конструкционных требований и принципов функционирования в составе АЭ‑25 позволяет принимать обоснованные решения по эксплуатации, обслуживанию и замене, минимизируя простои и обеспечивая бесперебойное снабжение водой, соответствующей строгим стандартам.

Ключевые понятия и терминология

• Аквадистиллятор АЭ‑25: электрический аппарат, используемый для получения дистиллированной воды путем нагрева исходной воды до кипения, последующей конденсации пара и сбора очищенной жидкости.
• ТЭН (Трубчатый Электронагреватель): основной нагревательный элемент, преобразующий электрическую энергию в тепловую для доведения воды до кипения. В контексте АЭ‑25 это обычно герметичная металлическая трубка с резистивной спиралью внутри, заполненной электроизоляционным порошком (например, оксидом магния).
• 12Х18Н10Т (AISI 321): марка нержавеющей стали, широко применяемая для изготовления корпусов дистилляторов и ТЭНов благодаря её высокой коррозионной стойкости, особенно в агрессивных средах (кипящая вода, растворы накипи) и при повышенных температурах.
• Декальцинация: процесс удаления минеральных отложений (накипи) с нагревательных элементов и внутренних поверхностей камеры испарения, выполняемый механическим или химическим способом.
• Электропроводность дистиллята: показатель чистоты воды, измеряемый в микросименсах на сантиметр (мкСм/см). Чем ниже значение, тем чище вода. АЭ‑25 обеспечивает электропроводность в диапазоне 2,0–2,5 мкСм/см, что соответствует требованиям ГОСТ 6709-72 и Фармакопеи.
• Трехфазное подключение (380 В): схема электропитания, при которой нагрузка распределяется между тремя фазами переменного тока, обеспечивая высокую мощность и стабильность работы оборудования, как в случае с АЭ‑25.
• Регистрационное удостоверение Минздрава: документ, подтверждающий соответствие медицинского изделия (в данном случае аквадистиллятора) установленным в Российской Федерации требованиям безопасности и эффективности.

Технические характеристики аквадистиллятора АЭ‑25 и роль ТЭНов

Аквадистиллятор АЭ‑25 разработан как надежное решение для получения дистиллированной воды в объемах, требуемых средними и крупными лабораториями или производственными участками. Его ключевые эксплуатационные параметры определяют требования к нагревательным элементам:

• Производительность: около 25 литров в час, что требует значительной тепловой мощности.
• Электропитание: 380 В, 50 Гц, трехфазное подключение.
• Потребляемая мощность: номинально 15–16,2 кВт. Эта суммарная мощность равномерно распределяется между несколькими ТЭНами.
• Расход охлаждающей воды: приблизительно 180 литров в час.
• Материалы: основные рабочие детали и корпус выполнены из нержавеющей стали 12Х18Н10Т (аналог AISI 321), обеспечивающей долговечность и устойчивость к коррозии.

Внутри аквадистиллятора АЭ‑25 используются шесть ТЭНов, каждый из которых имеет мощность 2,5 кВт и рассчитан на номинальное напряжение 220 В. Суммарная мощность этих элементов составляет 15 кВт, что соответствует минимальной паспортной мощности аппарата. Конфигурация, при которой отдельные ТЭНы работают от 220 В, а весь аппарат подключается к трехфазной сети 380 В, подразумевает внутреннюю схему коммутации (например, соединение звезда/треугольник или попарное подключение к фазам), обеспечивающую равномерное распределение нагрузки и эффективный нагрев.

Материал трубок ТЭНов — нержавеющая сталь, что соответствует высоким требованиям к коррозионной стойкости в условиях постоянного контакта с кипящей водой и потенциального образования накипи. Использование пищевого или коррозионно-стойкого сплава критически важно для предотвращения загрязнения дистиллята и соблюдения санитарно-гигиенических норм.

Безопасность и защита нагревательных элементов

Конструкция АЭ‑25 предусматривает комплексные меры по обеспечению безопасности и продлению срока службы ТЭНов:

• Автоматическая защита от перегрева: специальные термодатчики контролируют температуру поверхности ТЭНов, предотвращая их выход из строя при аномально высоких значениях.
• Датчик контроля уровня воды: важнейший элемент защиты, автоматически отключающий питание ТЭНов при снижении уровня воды ниже критической отметки, что исключает работу «всухую» и перегорание нагревателей.
• Теплозащитный кожух и двойная оболочка: снижают температуру внешней поверхности аппарата до безопасных значений (менее 45 °C), повышая безопасность персонала.

Эти встроенные системы защиты не только оберегают персонал и оборудование от аварий, но и значительно продлевают ресурс ТЭНов, предотвращая их повреждение в наиболее частых аварийных режимах.

Обслуживание и предотвращение неисправностей

Регулярное и правильное обслуживание является залогом долговечной и эффективной работы ТЭНов в аквадистилляторе АЭ‑25. Основной проблемой, влияющей на ТЭНы, является образование накипи.

Типичные неисправности ТЭНов:

• Образование накипи и нагара: Минеральные отложения на поверхности ТЭНов значительно ухудшают теплопередачу от нагревательного элемента к воде. Это приводит к перегреву самого ТЭНа, увеличению его электрического сопротивления, снижению эффективности и, как следствие, к возможному перегоранию. Основные причины – высокая жесткость исходной воды и отсутствие своевременной декальцинации.
• Электрический пробой/замыкание на корпус: Может быть вызвано коррозией металлической оболочки ТЭНа, повреждением электроизоляционного слоя внутри трубки, механическими повреждениями или попаданием влаги в контактную группу. Современные дистилляторы оснащены системами защитного отключения, что минимизирует риски.
• Перегорание спирали: Чаще всего является следствием длительного перегрева (из-за накипи или работы «всухую») или скачков напряжения.

Профилактика и обслуживание:

• Регулярная декальцинация: АЭ‑25 имеет быстросъемную конструкцию камеры испарения, что облегчает доступ к ТЭНам для механической или химической очистки. Частота очистки определяется жесткостью исходной воды. Для химической декальцинации следует использовать реагенты, безопасные для нержавеющей стали.
• Предварительная подготовка воды: Установка систем механической фильтрации и умягчения воды на входе в аквадистиллятор значительно снижает скорость образования накипи, продлевая интервалы между чистками и срок службы ТЭНов. АЭ-25 позволяет использовать раздельный контур для подачи воды на испарение, что оптимизирует этот процесс.
• Визуальный контроль и диагностика: Регулярный осмотр ТЭНов на предмет накипи, коррозии, механических повреждений. Проверка сопротивления изоляции мультиметром поможет выявить потенциальные проблемы до их возникновения.

Сравнительная таблица: Критерии выбора и замены ТЭНов для АЭ‑25

При подборе ТЭНов для замены важно учитывать не только технические параметры, но и экономические аспекты, риски и требования к качеству.

Оптимальный выбор для АЭ‑25 — это оригинальные ТЭНы или сертифицированные аналоги от проверенных поставщиков. Это обеспечивает не только техническую совместимость и безопасность, но и соответствие аппарата регуляторным требованиям, что особенно важно для медицинских и фармацевтических учреждений. Применение несоответствующих ТЭНов может привести к снижению производительности, учащению неисправностей, ухудшению качества дистиллята и, как следствие, к дополнительным финансовым затратам и риску остановки рабочего процесса.

Понимание базовых принципов работы ТЭНов и их взаимодействия с аквадистиллятором АЭ-25 закладывает фундамент для разработки эффективных стратегий обслуживания и повышения эксплуатационной надежности. Однако для достижения максимальной экономической эффективности и минимизации рисков необходимо углубленное рассмотрение процессов внедрения систем превентивного обслуживания, тонкостей диагностики и методик оптимизации жизненного цикла нагревательных элементов.

Продвинутая практика и внедрение: стратегическое управление жизненным циклом ТЭНов аквадистиллятора АЭ‑25

Переход от реактивного устранения неисправностей к проактивному управлению жизненным циклом ТЭНов в аквадистилляторах АЭ‑25 позволяет значительно сократить операционные издержки, увеличить ресурс оборудования и гарантировать непрерывное производство дистиллированной воды требуемого качества. Это требует комплексного подхода, охватывающего не только технические аспекты, но и вопросы организации процессов, анализа данных и экономической эффективности.

Пошаговая реализация стратегии обслуживания и замены ТЭНов

Внедрение системного подхода к управлению ТЭНами АЭ-25 предполагает несколько ключевых этапов, каждый из которых имеет свои роли, артефакты и контрольные точки.

Этап 1: Диагностика и планирование

1. Аудит текущего состояния:
   • Роли: Инженер по эксплуатации, техник-электрик, заведующий лабораторией/производством.
   • Действия: Визуальный осмотр ТЭНов и камеры испарения на предмет накипи, коррозии, деформаций. Измерение сопротивления изоляции ТЭНов (не менее 1 МОм) и токов утечки. Проверка срабатывания датчиков уровня и защиты от перегрева. Анализ журнала обслуживания и статистики отказов.
   • Артефакты: Акт осмотра, результаты измерений, отчет по статистике неисправностей.
2. Анализ качества исходной воды:
   • Роли: Химик-аналитик, лаборант.
   • Действия: Периодический анализ жесткости, солесодержания, pH и других параметров водопроводной воды, поступающей в дистиллятор.
   • Артефакты: Протоколы анализа воды.
3. Разработка регламента технического обслуживания (ТО):
   • Роли: Руководитель инженерной службы, главный энергетик.
   • Действия: На основе данных аудита и анализа воды формируется график планово-предупредительного ремонта (ППР), включающий регулярную декальцинацию, проверку ТЭНов и защитной автоматики, а также периодичность замены ТЭНов.
   • Артефакты: Регламент ТО, график ППР.

Этап 2: Процедура замены ТЭНов

Замена ТЭНа – это процедура, требующая строгого соблюдения техники безопасности и последовательности действий. Приведенный ниже чек-лист является руководством для технических специалистов.

1. Подготовка к работе:
   • Отключить питание: Полностью обесточить аквадистиллятор АЭ‑25 от электрической сети (выключить автоматический выключатель, повесить предупреждающую табличку).
   • Слить воду: Опорожнить испарительную камеру и камеру конденсации.
   • Остудить аппарат: Дождаться полного остывания всех частей аквадистиллятора до безопасной температуры.
   • Подготовить инструменты и материалы: Набор гаечных ключей, отвертки, мультиметр, чистые ветоши, новые ТЭНы (2,5 кВт, 220 В, нержавеющая сталь), герметизирующие прокладки/уплотнения, смазка для резьбовых соединений (при необходимости).
2. Демонтаж старого ТЭНа:
   • Снять защитные кожухи: Аккуратно демонтировать внешние панели, обеспечивая доступ к блоку ТЭНов. АЭ-25 имеет разборную конструкцию для удобства.
   • Отсоединить электрические соединения: Отключить провода от клемм ТЭНов, маркируя их при необходимости.
   • Ослабить крепеж: Открутить гайки или фланцевые соединения, фиксирующие ТЭНы в корпусе.
   • Извлечь ТЭН: Аккуратно вынуть неисправный ТЭН, стараясь не повредить соседние элементы или корпус аппарата.
3. Установка нового ТЭНа:
   • Очистка посадочного места: Тщательно очистить поверхности, куда будет устанавливаться новый ТЭН, от остатков старых уплотнений, накипи и загрязнений.
   • Установить новые уплотнения: Использовать только новые герметизирующие прокладки или фланцы, обеспечивающие герметичность.
   • Установить ТЭН: Вставить новый ТЭН, убедившись в правильном позиционировании.
   • Затянуть крепеж: Равномерно и с рекомендуемым усилием затянуть фиксирующие гайки/фланцы.
   • Подключить электрические соединения: Подсоединить провода к клеммам нового ТЭНа, обеспечивая надежный контакт. Проверить отсутствие коротких замыканий и правильность подключения.
4. Проверка и ввод в эксплуатацию:
   • Визуальный осмотр: Убедиться в отсутствии видимых повреждений, протечек, правильности сборки.
   • Проверка сопротивления изоляции: Повторно измерить сопротивление изоляции установленных ТЭНов.
   • Наполнение водой: Заполнить испарительную камеру дистиллятора водой до рабочего уровня.
   • Включение питания и пробный запуск: Подать питание на аппарат и выполнить пробный прогон. Контролировать отсутствие протечек, нормальный нагрев ТЭНов и срабатывание защитных систем.
   • Заполнение журнала ремонта: Зафиксировать дату замены, серийные номера новых ТЭНов, выполненные работы, подпись исполнителя. Это критически важно для объектов, подлежащих регулированию (медицинские учреждения).

Экономическая эффективность и оптимизация затрат

Инвестиции в качественные ТЭНы и систематическое обслуживание приносят значительную экономическую выгоду, что является ключевым фактором для руководителей и закупщиков.

Расчет совокупной стоимости владения (TCO) ТЭНов:

TCO для ТЭНов аквадистиллятора АЭ-25 включает не только прямые затраты на покупку, но и косвенные расходы, возникающие на протяжении всего жизненного цикла:

Расчет ROI (Return on Investment) от инвестиций в качественные ТЭНы и превентивное обслуживание:

ROI можно оценить, сравнив затраты на превентивные меры с экономией, полученной от увеличения срока службы ТЭНов, снижения энергопотребления и минимизации простоев. Формула ROI:

ROI = (Экономия – Инвестиции) / Инвестиции * 100%

• Экономия: Снижение энергопотребления (за счет отсутствия накипи), уменьшение частоты замены ТЭНов, сокращение затрат на внеплановые ремонты, исключение потерь от простоев, снижение затрат на реагенты для агрессивной чистки.
• Инвестиции: Стоимость качественных ТЭНов, систем предочистки воды, затраты на обучение персонала и внедрение регламента ППР.

Пример: Инвестиции в систему умягчения воды и переход на оригинальные ТЭНы стоимостью 50 000 рублей могут привести к экономии 30 000 рублей в год за счет снижения энергопотребления на 15%, уменьшения частоты декальцинации вдвое и увеличения срока службы ТЭНов на 50%. В этом случае ROI будет положительным уже в течение второго года.

Кейсы/паттерны использования и обслуживания АЭ‑25

Кейс 1: Небольшая исследовательская лаборатория (SMB)

• Задача: Производство 25 л/ч дистиллята для рутинных анализов. Бюджет ограничен, обслуживающий персонал не является узким специалистом по дистилляторам.
• Паттерн: Приобретение АЭ-25 с базовым комплектом оригинальных ТЭНов. Внедрение простого графика ТО: визуальный осмотр и очистка от накипи раз в 2-4 недели (в зависимости от жесткости воды). Использование доступных, но безопасных для нержавеющей стали декальцинирующих растворов. Обязательное ведение журнала регистрации неисправностей. Замена ТЭНов при первых признаках ухудшения производительности или по результатам замеров сопротивления изоляции.
• Результат: Оптимальный баланс между затратами на обслуживание и надежностью.

Кейс 2: Фармацевтическое производство с высокими регуляторными требованиями (Regulated Enterprise)

• Задача: Бесперебойное производство воды для инъекций (WFI) с подтвержденным качеством, соответствующим Фармакопее. Любой простой или отклонение качества недопустимы.
• Паттерн: Применение АЭ-25 как части комплексной системы водоподготовки, включающей предварительную фильтрацию, умягчение и, возможно, деионизацию. Использование только оригинальных ТЭНов с сертификатами соответствия. Внедрение предиктивного обслуживания на основе мониторинга ключевых параметров (температура, электропроводность, расход воды, сопротивление изоляции ТЭНов) с помощью специализированных датчиков. Регламент ППР строго соблюдается, декальцинация проводится по расписанию, а не по факту накопления накипи. Обязательное ведение детального журнала обслуживания и ремонта с валидацией каждой операции.
• Результат: Минимизация рисков, максимальная надежность, полное соответствие регуляторным требованиям.

Кейс 3: Медицинское учреждение с высокой нагрузкой (Healthcare)

• Задача: Постоянное обеспечение стерилизационных отделений и лабораторий дистиллированной водой, минимизация простоев и обеспечение безопасности.
• Паттерн: Приобретение нескольких АЭ-25 или одного с резервным ТЭН-блоком. Применение сертифицированных аналогов ТЭНов, прошедших входной контроль качества. Внедрение автоматизированной системы контроля уровня воды и защиты от перегрева. Регулярная очистка и калибровка датчиков. Тесное взаимодействие с сервисными центрами производителя для оперативного устранения неисправностей и планового обслуживания. Обучение персонала по базовой диагностике и мерам безопасности.
• Результат: Высокая доступность оборудования, управляемые риски, соблюдение стандартов.
