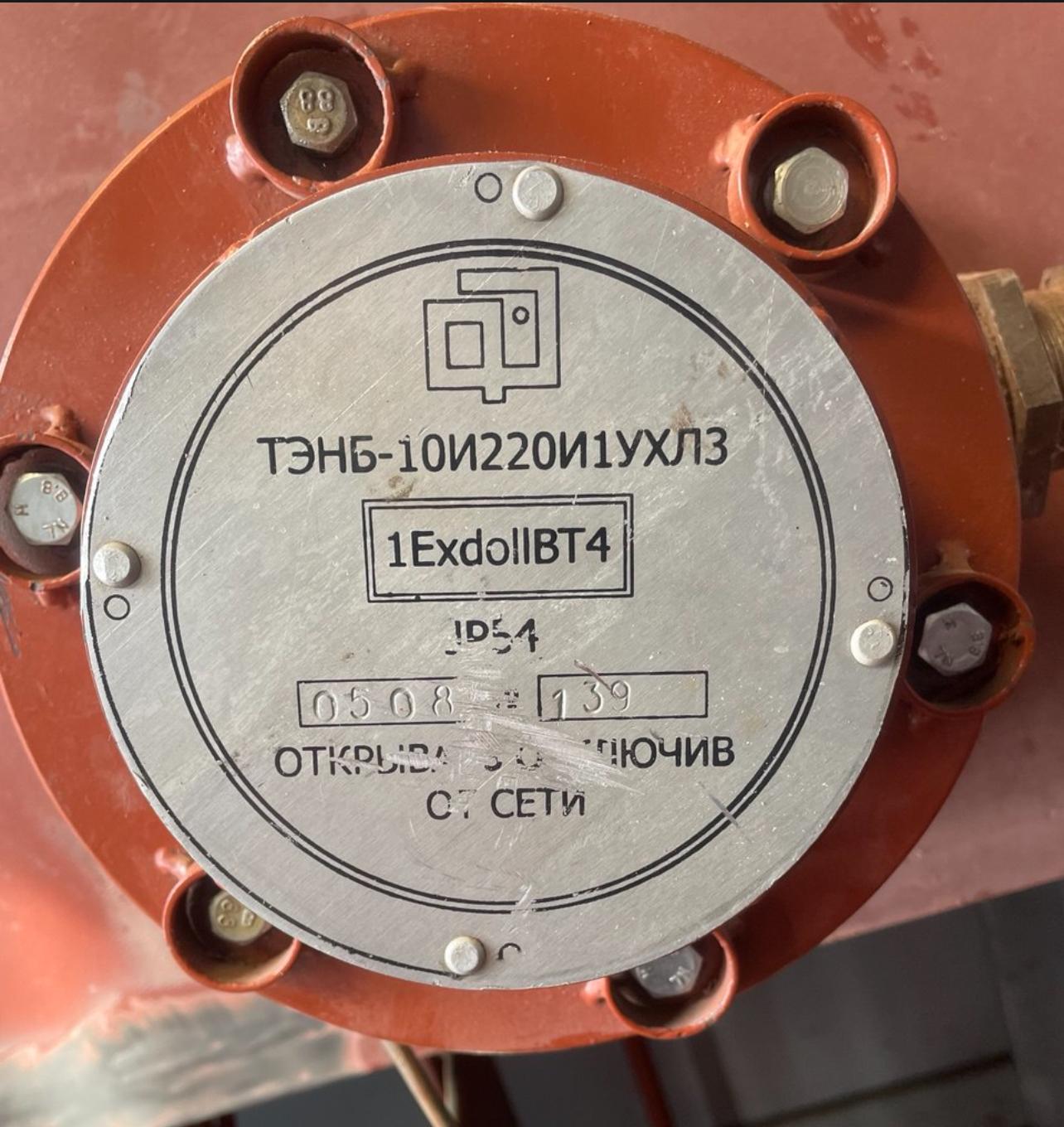

Блок Тэн (марки ТЭНБ-10И-220-И1)

Применение блочных ТЭНов ТЭНБ-10И-220-И1 в критически важных промышленных системах

В условиях возрастающих требований к надежности и эффективности промышленного оборудования, особенно в экстремальных климатических зонах, выбор специализированных нагревательных элементов становится стратегически важным. Блок трубчатых электронагревателей ТЭНБ-10И-220-И1 представляет собой взрывозащищенное решение с номинальной мощностью 10 кВт при напряжении 220 В, спроектированное для высокоответственных задач. Его ключевое назначение – обеспечение оптимальной вязкости и температуры минерального масла ТП-22 в баках газоперекачивающих агрегатов (ГПА), что критично для поддержания операционной готовности оборудования в условиях низких температур, достигающих -60 °C.

Конструктивно данный блок объединяет два параллельно соединенных трубчатых электронагревателя (ТЭНа), что гарантирует равномерный и быстрый прогрев среды. Такая конфигурация способствует не только повышению энергоэффективности, но и обеспечивает отказоустойчивость системы: при выходе из строя одного элемента, второй продолжает функционировать, предотвращая полный простой оборудования. Степень защиты IP54 и взрывозащищенная коробка выводов подтверждают соответствие требованиям безопасности для эксплуатации в зонах класса В-Iа, где существует риск образования взрывоопасных смесей паров и газов групп IIА, IIВ (температурные классы Т1–Т4).

Технические параметры и соответствие стандартам

Модель ТЭНБ-10И-220-И1 разработана в соответствии с ТУ 16-531.729-82 и адаптирована для суровых условий эксплуатации (климатическое исполнение УХЛ3 или УХЛ3.1 по ГОСТ 15150-69). Ниже приведены ключевые технические характеристики, критически важные для принятия решения о закупке и интеграции:

Номинальный диаметр трубок (обычно от 8 до 18 мм) и удельная мощность на поверхность оптимизированы для обеспечения безопасности и предотвращения локального перегрева, что особенно важно при работе с маслами.

Конструктивные особенности и принципы работы

ТЭНБ-10И-220-И1 относится к блочным трубчатым электронагревателям, где нагревательные элементы интегрированы в единый фланец с взрывозащищенной коробкой выводов. В основе каждого ТЭНа — спираль из высокоомного материала, которая при прохождении электрического тока нагревается. Выделяемое тепло эффективно передается через спрессованный порошок окиси магния (периклаз) – жаростойкий диэлектрик с высокой теплопроводностью – к металлической оболочке ТЭНа (обычно из нержавеющей стали или меди в зависимости от модификации) и далее к нагреваемой среде. Такое конструктивное решение обеспечивает максимальную теплопередачу при соблюдении стандартов безопасности.

Структура обозначения ТЭНБ-10И-220-И1 расшифровывается как: ТЭН – трубчатый электронагреватель; Б – блочное исполнение; 10И – мощность 10 кВт, адаптированная для подогрева масла в соответствии с ГОСТ 13268-88; 220 В – номинальное напряжение; И1 – специальное исполнение; УХЛ3.1 – климатическое исполнение для холодных регионов с повышенной влажностью.

Применение параллельной схемы соединения двух ТЭНов в блоке является ключевым инженерным решением. Оно гарантирует быстрый выход на рабочий температурный режим, обеспечивая минимальное время простоя оборудования. Кроме того, данная схема повышает отказоустойчивость системы: в случае выхода из строя одного ТЭНа, блок продолжает работать с пониженной мощностью, позволяя провести плановую замену без экстренной остановки производства. Взрывозащищенное исполнение (аналогичное Ex e mb II T4 Gb X) полностью исключает искрообразование и перегрев внешних поверхностей, предотвращая возникновение взрывоопасных ситуаций.

Габаритные размеры блока, включая фланец, оптимизированы для монтажа в баки и резервуары различного назначения, что расширяет спектр его применения за рамки ГПА, включая емкости для воды, воздуха, различных масел и вязких нефтепродуктов.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Основной нагревательный элемент, состоящий из металлической трубки, внутри которой находится нихромовая спираль, изолированная от трубки периклазом.
• ТЭНБ (Трубчатый ЭлектроНагреватель Блочный): Конструкция, объединяющая несколько ТЭНов на одном фланце для удобства монтажа и увеличения суммарной мощности.
• ГПА (ГазоПерекачивающий Агрегат): Комплекс оборудования для транспортировки природного газа по трубопроводам, где подогрев масла для смазки является критически важным.
• Минеральное масло ТП-22: Индустриальное масло, используемое в качестве смазочного и рабочего тела в турбинах, компрессорах и других машинах, требующее поддержания определенной вязкости для эффективной работы.
• УХЛ3/УХЛ3.1 (Умеренно Холодный Климат): Категория климатического исполнения по ГОСТ 15150-69, указывающая на возможность эксплуатации оборудования в условиях низких температур и повышенной влажности.
• IP54 (Ingress Protection): Степень защиты корпуса оборудования от проникновения твердых частиц (5 – защита от пыли) и жидкости (4 – защита от брызг с любого направления).
• Зоны класса В-Iа: Классификация взрывоопасных зон согласно ПУЭ, где возможно образование взрывоопасных смесей горючих газов или паров с воздухом, требующих применения взрывозащищенного оборудования.
• Периклаз (оксид магния): Порошкообразный материал, используемый в ТЭНах в качестве электрического изолятора и теплопроводящей среды, обладающий высокой термостойкостью.

Области применения и экономическое обоснование

Первоочередное назначение ТЭНБ-10И-220-И1 – обеспечение готовности газоперекачивающих агрегатов, таких как ГПА-16МГ и ГПА-Ц с авиационным приводом, к работе в условиях Крайнего Севера. Поддержание необходимой температуры смазочного масла напрямую влияет на срок службы дорогостоящих узлов агрегата и сокращает время, необходимое для запуска. Экономический эффект от предотвращения простоев на компрессорных станциях исчисляется миллионами рублей, что делает инвестиции в надежные нагревательные системы высокорентабельными.

Помимо целевого применения в ГПА, данный тип нагревателей находит широкое распространение в следующих отраслях:

• Нефтегазовый комплекс: Обогрев емкостей с топливом, буровых растворов, гидравлических систем в условиях низких температур, обеспечение вязкости нефтепродуктов для перекачки.
• Энергетика и машиностроение: Поддержание рабочей температуры масел в системах смазки турбин, трансформаторов, гидравлических приводов, а также подогрев других жидкостей в производственных баках.
• Химическая и пищевая промышленность: Точный контроль температуры для химических реакций, процессов ферментации, а также поддержание вязкости сиропов, масел, жиров и других вязких продуктов.
• Металлургия: Предварительный нагрев форм, пресс-форм, рабочих жидкостей в гидравлических прессах для повышения эффективности и качества продукции.
• Жилищно-коммунальное хозяйство и сельское хозяйство: Разогрев гудрона, мазута, технической воды, адаптации для систем отопления, парогенераторов и водонагревателей (с соответствующими модификациями оболочки ТЭНа).

Универсальность ТЭНБ достигается за счет возможности модификаций, включая различные конфигурации ТЭНов (от одного до нескольких) и присоединительных фланцев, что позволяет адаптировать блок под специфические требования конкретного технологического процесса.

Сравнительный анализ: ТЭНБ-10И-220-И1 против альтернативных подходов к нагреву

Выбор оптимальной системы нагрева для промышленных сред — это комплексное решение, зависящее от множества факторов: типа среды, требуемой температуры, условий эксплуатации, бюджета и требований безопасности. Рассмотрим, как ТЭНБ-10И-220-И1 позиционируется среди распространенных альтернативных подходов:

Как видно из таблицы, ТЭНБ-10И-220-И1 демонстрирует оптимальное сочетание безопасности, эффективности и надежности для задач подогрева минеральных масел в суровых промышленных условиях, превосходя многие альтернативные методы по совокупности ключевых B2B-критериев.

Понимание стратегической ценности и технических преимуществ блочного ТЭНа ТЭНБ-10И-220-И1 формирует прочную основу для принятия решения о его внедрении. Однако для руководителей и технических специалистов не менее важны практические аспекты: от этапов реализации проекта и требований к эксплуатации до нюансов обслуживания и расчета долгосрочной экономической эффективности. В следующей части мы углубимся в операционные процессы, лучшие практики и методологии, которые обеспечат максимальную отдачу от инвестиций в это критически важное оборудование.

Продвинутая практика и внедрение: Оптимизация жизненного цикла нагревательных систем

После оценки стратегической значимости и технических характеристик ТЭНБ-10И-220-И1, перед управляющим звеном и техническими специалистами встает задача эффективного внедрения и эксплуатации. Этот раздел посвящен практическим аспектам, обеспечивающим максимальную отдачу от использования нагревательного блока на протяжении всего жизненного цикла.

Пошаговая реализация проекта внедрения

Успешное внедрение любого промышленного компонента требует системного подхода, особенно когда речь идет о взрывозащищенном оборудовании, критичном для операционной деятельности. Мы предлагаем следующий поэтапный план реализации:

1. Этап 1: Предпроектное обследование и планирование (Спринт 1-2)
   • Роли: Руководитель проекта, главный инженер, специалист по закупкам, специалист по охране труда.
   • Артефакты: Техническое задание (ТЗ), смета, график поставок, план установки.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, оценка соответствия емкостей для монтажа, проверка наличия необходимых допусков и разрешений.
   • Действия: Детальная инвентаризация существующих нагревательных систем, определение точных требований к мощности и режиму нагрева, выбор оптимального места установки, проверка совместимости фланцев (G1 1/2″) и электрических систем (220 В, 50 Гц). Оценка необходимой автоматики (реле, термостаты) для точного поддержания температуры и экономии энергии.
2. Этап 2: Закупка и логистика (Спринт 3-4)
   • Роли: Специалист по закупкам, логист.
   • Артефакты: Договоры поставки, сертификаты соответствия (в т.ч. взрывозащиты), транспортные накладные.
   • Контроль качества: Проверка комплектности поставки, сверка с ТЗ, контроль сроков.
   • Действия: Выбор поставщика с учетом репутации, цен (ориентир: 1080 руб. с НДС за ед. на 2023 г.) и условий гарантии (2 года). Организация доставки в регионы с экстремальными климатическими условиями, обеспечение надлежащего хранения до монтажа (1-я категория хранения).
3. Этап 3: Монтаж и подключение (Спринт 5-6)
   • Роли: Монтажная бригада, инженер-электрик, специалист по КИПиА, специалист по охране труда.
   • Артефакты: Протоколы монтажа, схемы подключения, акты выполненных работ.
   • Контроль качества: Проверка герметичности фланцевого соединения, корректности электрического подключения по параллельной схеме, наличия заземления, соответствие монтажа требованиям ГОСТ 12.1.011-78 для взрывоопасных зон В-Iа.
   • Действия: Установка блока в бак с минеральным маслом ТП-22, подключение к электросети с обязательной установкой систем защиты от перегрузок и короткого замыкания. Настройка автоматики для контроля и регулирования температуры масла в диапазоне, не превышающем 150 °C на поверхности ТЭНа.
4. Этап 4: Пусконаладка и ввод в эксплуатацию (Спринт 7-8)
   • Роли: Инженер-наладчик, представитель эксплуатирующей службы.
   • Артефакты: Акт пусконаладочных работ, инструкции по эксплуатации, журнал учета режимов работы.
   • Контроль качества: Тестовый запуск системы, проверка выхода на заданные температурные режимы, мониторинг энергопотребления, инструктаж персонала по эксплуатации и мерам безопасности.
   • Действия: Поэтапный запуск системы, контроль основных параметров (температура, ток, напряжение), отладка работы автоматики. Обучение операторов работе с новым оборудованием, акцентируя внимание на соблюдении температурных режимов и реагировании на нештатные ситуации.

Эксплуатация, регламентное обслуживание и управление рисками

Для обеспечения максимальной долговечности и надежности ТЭНБ-10И-220-И1 критически важны строгие регламенты эксплуатации и обслуживания:

• Мониторинг параметров: Регулярный контроль температуры масла и поверхности нагревателя, тока потребления. Отклонения могут указывать на загрязнение ТЭНа, снижение уровня масла или неисправность.
• Регламентные проверки: Ежеквартальный визуальный осмотр состояния фланцевого соединения, кабельных вводов, взрывозащищенной коробки. Ежегодная проверка сопротивления изоляции.
• Чистка и обслуживание: В зависимости от качества масла ТП-22, возможна накипь или отложения на поверхности ТЭНов. Рекомендуется плановая промывка или чистка нагревателей для поддержания эффективности теплопередачи. Частота определяется на основе опыта эксплуатации и анализа состояния масла.
• Замена элементов: При обнаружении отказа спирали или повреждения оболочки ТЭНа, рекомендуется полная замена блочного нагревателя на сертифицированном предприятии. Это снижает риски дальнейших поломок и обеспечивает взрывозащиту.
• Управление запасными частями: Целесообразно поддерживать небольшой запас критически важных компонентов или целых блоков ТЭНБ на складе, особенно для удаленных объектов, чтобы минимизировать время простоя в случае внепланового отказа.
• Автоматизация: Интеграция ТЭНБ с системами управления технологическими процессами (АСУ ТП) для автоматического контроля температуры, сигнализации о нештатных ситуациях и дистанционного управления. Это повышает безопасность и снижает человеческий фактор.

«Надежность ТЭНБ-10И-220-И1 в условиях Крайнего Севера – это не просто техническая характеристика, а ключевой фактор операционной стабильности и многомиллионной экономии за счет предотвращения простоев газоперекачивающих агрегатов. Грамотная эксплуатация и своевременное обслуживание лишь усиливают этот эффект.»

Кейсы применения: Адаптация и масштабирование

Приведем несколько гипотетических сценариев, демонстрирующих гибкость и ценность ТЭНБ-10И-220-И1 в различных промышленных контекстах:

1. Кейс 1: Крупномасштабная нефтегазовая добыча (Enterprise)
   • Задача: Обеспечение круглогодичной готовности десятков ГПА на удаленных компрессорных станциях в Арктическом регионе. Старые системы подогрева часто выходили из строя, приводя к простоям до 72 часов и потерям в миллионы рублей за смену.
   • Решение: Стандартизация систем подогрева масла ТП-22 путем полной замены устаревших ТЭНов на блоки ТЭНБ-10И-220-И1. Внедрение централизованной системы мониторинга температуры и статуса работы ТЭНов с интеграцией в SCADA-систему.
   • Эффект: Сокращение числа внеплановых остановок ГПА, связанных с низкими температурами, на 80%. Увеличение межремонтного интервала. Экономия до 50 млн рублей в год на одной компрессорной станции за счет снижения простоев и оптимизации энергопотребления. Упрощение логистики запчастей благодаря стандартизации.
2. Кейс 2: Небольшой завод по производству гидравлического оборудования (SMB)
   • Задача: Поддержание заданной температуры гидравлического масла в испытательных стендах для насосов и клапанов. Существующие проточные нагреватели не обеспечивали равномерный нагрев и имели высокий риск перегрева масла.
   • Решение: Интеграция ТЭНБ-10И-220-И1 в баки испытательных стендов. Использование встроенных температурных датчиков и внешнего ПИД-регулятора для точного контроля температуры масла.
   • Эффект: Повышение точности испытаний оборудования за счет стабильной температуры масла. Увеличение срока службы гидравлического масла на 30% за счет предотвращения локального перегрева. Снижение энергопотребления на 15% благодаря эффективной теплопередаче и автоматизированному контролю.
3. Кейс 3: Химическое производство с опасными зонами (Regulated)
   • Задача: Поддержание температуры сырья в реакторах в пределах строгих допусков, где любое искрообразование или перегрев могут привести к взрыву. Требования к оборудованию по взрывозащите класса Ex d/e.
   • Решение: Установка ТЭНБ-10И-220-И1 с его взрывозащищенным исполнением (соответствие зонам В-Iа, Ex e mb II T4 Gb X). Внедрение дублирующих систем контроля температуры и аварийного отключения.
   • Эффект: Полное соответствие нормативам промышленной безопасности для взрывоопасных зон. Снижение рисков аварий и инцидентов до нуля. Стабильность технологического процесса за счет точного поддержания температуры. Успешное прохождение аудитов надзорных органов.

Оценка совокупной стоимости владения (TCO) и рентабельности инвестиций

При принятии решения о закупке и внедрении ТЭНБ-10И-220-И1 важно учитывать не только прямые затраты, но и совокупную стоимость владения (TCO). Эта метрика дает полное представление о долгосрочной экономической эффективности:

• Начальные инвестиции (CAPEX): Стоимость самого блока, доставки и монтажа. Для ТЭНБ-10И-220-И1 это умеренные вложения, быстро окупаемые.
• Операционные расходы (OPEX):
  • Энергопотребление: 10 кВт. Благодаря параллельному соединению и быстрому выходу на режим, фактическое потребление оптимизируется за счет более короткого периода нагрева и возможности точного регулирования с автоматикой.
  • Обслуживание: Регламентные проверки, чистка. Благодаря прочной конструкции и качественным материалам, затраты на ТО минимизированы.
  • Запасные части: Блочная конструкция позволяет быстро заменить элемент при необходимости. Гарантия в 2 года значительно снижает риски в первые годы эксплуатации.
• Косвенные затраты/выгоды:
  • Предотвращенные простои: Наиболее значимый фактор ROI. Для ГПА простой в несколько часов может стоить миллионы рублей. Надежный ТЭНБ напрямую сокращает эти потери.
  • Повышение безопасности: Взрывозащищенное исполнение устраняет штрафы и ущерб от инцидентов.
  • Увеличение срока службы оборудования: Поддержание оптимальной температуры масла предотвращает износ и преждевременный выход из строя дорогостоящих узлов.

Расчет ROI (Return on Investment) упрощенно:

ROI = (Снижение операционных издержек + Предотвращенные потери от простоев — Стоимость внедрения) / Стоимость внедрения * 100%

Например, если стоимость блока с монтажом ~50000 руб., а предотвращенный простой ГПА в год экономит 2 000 000 руб. (оценочно, исходя из входных данных), то ROI будет крайне высоким, а срок окупаемости – очень коротким.
