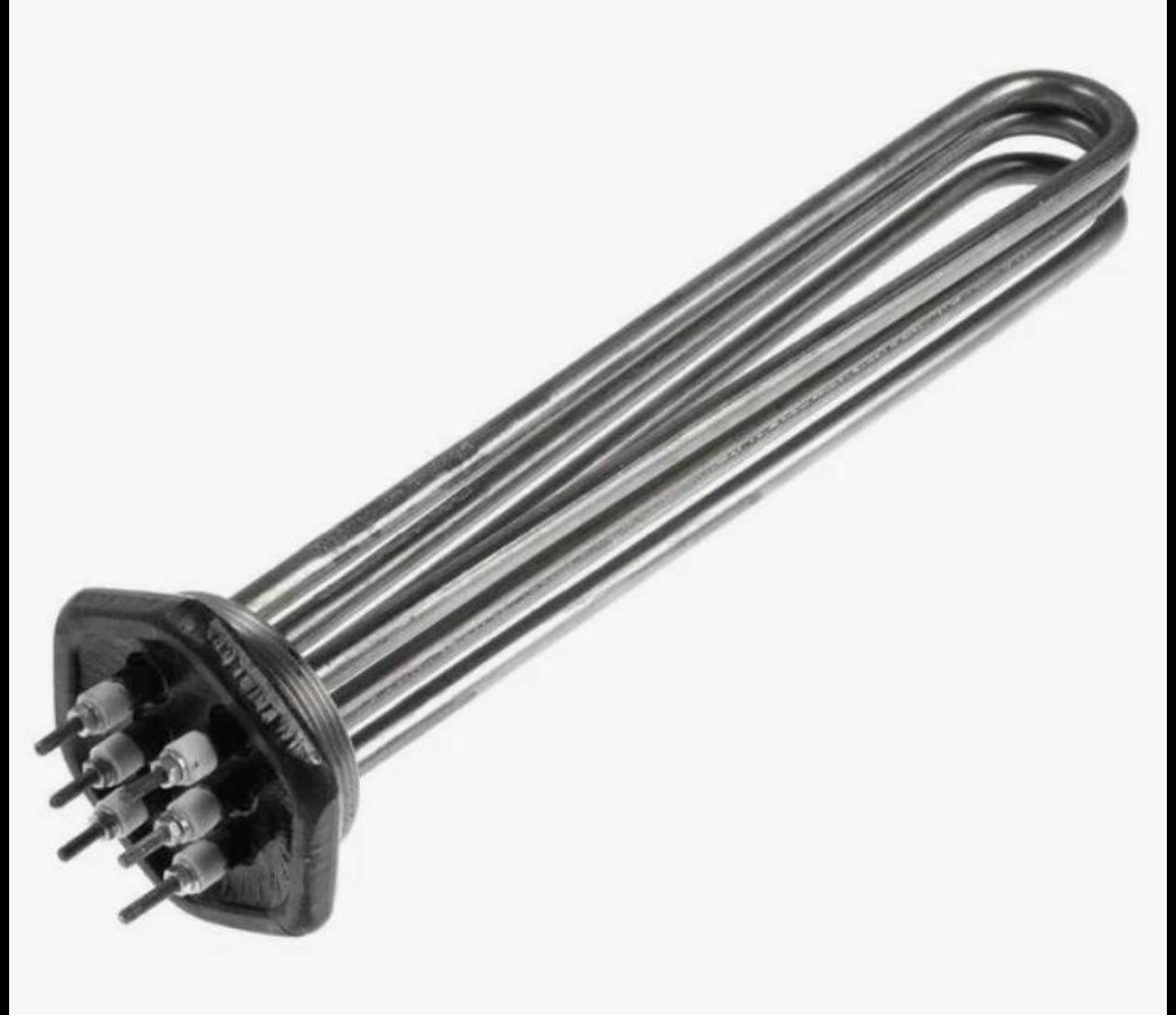

Тэн воздушный, трубчатый 1,5 квт

Оптимизация процессов нагрева: Обзор трубчатых воздушных ТЭНов 1,5 кВт для промышленного и коммерческого применения

В условиях возрастающих требований к энергоэффективности и надёжности промышленных, а также крупномасштабных коммерческих систем, выбор адекватных нагревательных элементов становится ключевым фактором успеха. Трубчатые электронагреватели (ТЭНы) воздушного типа мощностью 1,5 кВт занимают значимую нишу благодаря своей универсальности, компактности и возможности точной интеграции в широкий спектр оборудования. Данный материал призван систематизировать ключевую информацию для руководителей, инженеров, закупщиков и специалистов по эксплуатации, позволяя принимать обоснованные решения на всех этапах жизненного цикла оборудования.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Устройство, преобразующее электрическую энергию в тепловую посредством нагрева проволочной спирали, помещённой в металлическую трубку, заполненную теплопроводящим диэлектриком (обычно оксидом магния).
• КВт (киловатт): Единица измерения мощности, равная 1000 ватт. В контексте ТЭНов указывает на тепловую производительность.
• В (вольт): Единица измерения электрического напряжения, определяющая номинальное напряжение питания нагревательного элемента.
• Оребрение: Специальные металлические пластины (рёбра), напаянные или навитые на поверхность трубки ТЭНа. Увеличивает площадь теплоотдачи, что критически важно при конвективном нагреве воздуха или газов и способствует более эффективному отводу тепла.
• Удельная поверхностная мощность (УПМ): Количество тепловой энергии, выделяемой с единицы площади поверхности ТЭНа (Вт/см²). Для воздушных ТЭНов с обдувом рекомендованы более высокие значения УПМ для повышения эффективности.

Базовые технические характеристики и конструктивные особенности ТЭНов 1,5 кВт

Эффективность и долговечность любого нагревательного оборудования напрямую зависят от правильного выбора и интеграции его компонентов. Трубчатые воздушные ТЭНы мощностью 1,5 кВт спроектированы для оптимального баланса между производительностью и энергопотреблением в различных промышленных и бытовых системах.

• Номинальная мощность: Стандартная мощность в 1,5 кВт оптимальна для многих задач, требующих контролируемого нагрева воздуха или газовых сред. Эта величина позволяет достигать необходимой температуры без избыточных энергетических затрат, что важно для контроля операционных расходов.
• Напряжение питания: Преимущественно используется напряжение 220 В, соответствующее стандартным параметрам как однофазных промышленных, так и бытовых электрических сетей. Реже встречаются модификации на 127 В, что может быть актуально для специализированных рынков или старого оборудования.
• Диаметр трубки: Наиболее распространённый диаметр — 13 мм. Этот размер обеспечивает достаточную механическую прочность трубки, оптимальное размещение нагревательной спирали и эффективный теплообмен, особенно в условиях принудительного обдува.
• Длина и геометрия:
  • Длина в развёрнутом виде варьируется от примерно 350 мм до 1500 мм. Наиболее востребованные размеры включают 600 мм, 690 мм, 1000 мм, 1400 мм и 1500 мм, что позволяет интегрировать ТЭНы в различные габаритные ограничения оборудования.
  • Основные формы: U-образная (обозначается как Ф2) и прямая (Ф1). Некоторые модели обладают возможностью свободной гибки, что обеспечивает высокую адаптивность при монтаже в нестандартных или ограниченных пространствах.
  • Межцентровое расстояние между креплениями часто составляет около 73 мм, что является стандартным для унификации монтажных отверстий.
• Материалы оболочки: Выбор материала трубки критически важен для определения рабочей температуры и срока службы:
  • Углеродистая сталь с оребрением: Часто применяется для нагрева воздуха до средних температур (до 300-400 °C). Оребрение значительно увеличивает площадь теплообмена, что повышает эффективность нагрева при активном обдуве.
  • Нержавеющая жаропрочная сталь: Предпочтительна для высокотемпературных применений (до 450-600 °C) и агрессивных газовых сред. Обеспечивает повышенную долговечность, устойчивость к окислению и коррозии, что напрямую влияет на совокупную стоимость владения (TCO – Total Cost of Ownership) за счёт увеличения интервалов между заменами и снижения эксплуатационных рисков.
• Дополнительные конструктивные элементы:
  • Резьбовые штуцеры (1/2″ трубная резьба): Используются для надёжного механического крепления ТЭНа и герметизации в стенках нагревательных камер, обеспечивая удобство монтажа и демонтажа.
  • Контактные элементы: Могут быть выполнены в виде шпилек М4 или контактных стержней длиной до 40 мм, предназначенных для безопасного и надёжного электрического подключения.
  • Оребрение: Как уже упоминалось, существенно повышает теплоотдачу. Это особенно эффективно при наличии принудительного обдува воздуха со скоростью не менее 6 м/с, что позволяет избежать локального перегрева ТЭНа и продлить его ресурс.

Области применения и оценка экономической целесообразности

Трубчатые воздушные ТЭНы мощностью 1,5 кВт нашли широкое применение в различных секторах B2B благодаря своей адаптируемости и эффективности. Их использование позволяет оптимизировать процессы нагрева и снижать операционные издержки.

• Промышленное оборудование: Широко используются в сушильных камерах для древесины, пищевых продуктов или лакокрасочных покрытий; в печах для полимеризации; в промышленных конвекторах, калориферах и центральных воздухонагревателях. Они являются неотъемлемой частью систем, требующих стабильного и равномерного нагрева воздуха, например, в пищевой (хлебопекарное оборудование, сушилки для фруктов), химической (реакторы, камеры для отверждения) и медицинской (стерилизаторы, лабораторные сушилки) промышленности.
• Коммерческое и хозяйственное оборудование: Включают использование в профессиональных фритюрницах, саунах, промышленных обогревателях и тепловых пушках. Здесь ТЭНы обеспечивают быстрый и контролируемый нагрев, критически важный для поддержания рабочего режима.
• Ключевой аспект — обдув: Для всех указанных областей применения крайне важно обеспечить принудительный обдув воздуха со скоростью не менее 6 м/с. Несоблюдение этого требования приводит к значительному сокращению срока службы ТЭНа из-за перегрева, что влечёт за собой незапланированные простои оборудования и увеличение расходов на обслуживание и замену компонентов. Оребрение ТЭНа, в свою очередь, позволяет максимально эффективно использовать этот воздушный поток, интенсифицируя теплообмен.

Экономический эффект и ROI (окупаемость инвестиций)

Выбор оптимального трубчатого ТЭНа мощностью 1,5 кВт должен базироваться не только на первоначальной стоимости, но и на совокупной стоимости владения (TCO) и потенциальном ROI.

• Снижение TCO за счёт долговечности: Использование ТЭНов из нержавеющей жаропрочной стали в высокотемпературных или агрессивных средах, несмотря на более высокую начальную стоимость (ориентировочно на 15-30% выше по сравнению с углеродистой сталью), может увеличить срок службы элемента в 2-3 раза. Это приводит к значительному сокращению затрат на замену, минимизации времени простоя оборудования (до 50-70% сокращения потерь от простоев) и, как следствие, снижению TCO на горизонте 3-5 лет.
• Энергоэффективность и ROI: Правильно подобранный и эксплуатируемый ТЭН с оптимальным оребрением и эффективным обдувом обеспечивает максимальную теплоотдачу. Это означает, что для достижения заданной температуры требуется меньше времени и энергии, что напрямую влияет на операционные расходы. Например, при оптимизации системы обдува можно добиться снижения энергопотребления на 5-10% при сохранении или даже увеличении скорости нагрева, что приводит к быстрой окупаемости инвестиций (ROI в пределах 12-24 месяцев).
• Минимизация рисков: Выбор надёжных ТЭНов снижает риск аварийных ситуаций, связанных с перегревом или отказом элемента, что особенно важно в пищевой, химической и медицинской промышленности, где безопасность и непрерывность производственных процессов имеют критическое значение.

Критерии выбора трубчатых воздушных ТЭНов 1,5 кВт для B2B-заказчиков

Принятие решения о закупке и внедрении ТЭНов требует системного подхода. Ниже представлены ключевые критерии, которые помогут сделать информированный выбор, учитывающий как технические аспекты, так и экономическую целесообразность.

1. Оценка рабочей среды и температуры:
   • Для температур до 300-400 °C в неокисляющих средах может быть достаточно углеродистой стали.
   • Для температур до 600 °C, а также для сред с повышенной влажностью или наличием агрессивных паров, крайне рекомендуется нержавеющая жаропрочная сталь. Это предотвратит преждевременный выход из строя и обеспечит стабильность процесса.
2. Требуемая геометрия и габариты установки:
   • Определите доступное пространство для монтажа. Прямые или U-образные ТЭНы (Ф1, Ф2) подходят для стандартных решений.
   • Для сложных конфигураций или при необходимости максимально эффективного использования объёма камеры рассмотрите возможность применения свободно гнущихся ТЭНов.
   • Уточните межцентровое расстояние креплений (73 мм – распространённый стандарт).
3. Наличие и параметры системы обдува:
   • Всегда проектируйте систему с принудительным обдувом. Скорость потока воздуха должна быть не менее 6 м/с.
   • Если интенсивность обдува высока, оребрённый ТЭН будет значительно эффективнее, сокращая время нагрева и потребление энергии. Расчёт необходимой площади оребрения может быть выполнен поставщиком.
4. Тип крепления и подключения:
   • Убедитесь, что резьбовые штуцеры (1/2″) или шпильки М4 соответствуют вашим монтажным требованиям и обеспечивают надёжное, безопасное подключение.
   • Рассмотрите удобство обслуживания и замены элемента при выборе типа крепления.
5. Соотношение цена/качество и гарантийные обязательства:
   • Не всегда самый дешёвый ТЭН является наиболее экономически выгодным в долгосрочной перспективе. Сравните предложения поставщиков, учитывая материалы, технологию изготовления, сертификацию, репутацию производителя и срок гарантии.
   • Оцените, как гарантийные условия влияют на риски простоя и TCO.

Сравнительный анализ ТЭНов 1,5 кВт по ключевым критериям выбора

После детального изучения фундаментальных характеристик и стратегических аспектов выбора трубчатых воздушных ТЭНов 1,5 кВт, логичным следующим шагом становится рассмотрение вопросов их практической реализации. Вторая часть статьи углубится в продвинутые методы внедрения, архитектуру систем нагрева, поэтапный подход к реализации проектов и конкретные кейсы применения, что позволит перейти от теоретических знаний к эффективной практике.

Продвинутые аспекты внедрения и оптимизации систем нагрева на базе ТЭНов 1,5 кВт

Эффективное использование трубчатых воздушных ТЭНов 1,5 кВт выходит за рамки простого выбора элемента по спецификации. Оно требует глубокого понимания архитектуры систем, интеграции с управляющими компонентами и стратегического планирования эксплуатации. Этот раздел посвящён практическим аспектам, которые позволяют максимизировать производительность, надёжность и экономическую выгоду от инвестиций в нагревательное оборудование.

Архитектура систем нагрева и интеграционные решения

Интеграция ТЭНа в производственный или коммерческий процесс — это не только его механическая установка, но и создание комплексной системы, обеспечивающей безопасность, точность и долговечность.

1. Системы управления и контроля температуры:
   • Термостаты и терморегуляторы: Базовый уровень контроля для поддержания заданной температуры. Для ТЭНов 1,5 кВт обычно используются стандартные электромеханические или электронные термостаты.
   • PID-регуляторы (Пропорционально-интегрально-дифференциальные регуляторы): Необходимы для высокоточного поддержания температуры в динамических процессах, где требуется минимизировать колебания и обеспечить быстрый выход на заданный режим. Интегрируются с датчиками температуры (термопары, терморезисторы) и управляющими реле (твердотельные реле — SSR) для импульсного или фазового регулирования мощности.
   • Защитные термоограничители: Важный элемент безопасности, который отключает ТЭН при достижении критической температуры, предотвращая перегрев и выход оборудования из строя.
2. Электрическая инфраструктура и защита:
   • Системы питания: Для 1,5 кВт ТЭНа на 220 В потребуется номинальный ток порядка 6.8 А. Расчёт сечения кабеля и выбор автоматического выключателя должны производиться с запасом не менее 25-30% от рабочего тока.
   • Устройства защитного отключения (УЗО): Обязательны для обеспечения электробезопасности персонала и защиты оборудования от токов утечки.
   • Контактные соединения: Необходимо использовать высококачественные контактные стержни или клеммы (например, под шпильки М4), рассчитанные на длительную работу при повышенных температурах, чтобы исключить риск перегрева и оплавления.
3. Интеграция с системами автоматизации:
   • Для крупномасштабных промышленных объектов 1,5 кВт ТЭНы (часто используемые в массивах) интегрируются в общую систему автоматизированного управления технологическими процессами (АСУ ТП) или SCADA-системы (Supervisory Control and Data Acquisition).
   • Это позволяет централизованно управлять группами нагревателей, мониторить их состояние, регистрировать параметры работы и оперативно реагировать на любые отклонения, повышая общую эффективность и безопасность производства.
4. Модульность и масштабируемость:
   • Использование нескольких 1,5 кВт ТЭНов в одном блоке (например, в воздухонагревательных калориферах) обеспечивает гибкость регулирования мощности. Выход из строя одного элемента не приводит к полному отказу системы.
   • Модульная архитектура упрощает обслуживание и замену, позволяя производить ремонт без длительных простоев всего оборудования.

Пошаговая реализация проекта внедрения ТЭН

Грамотное планирование и поэтапное выполнение работ при внедрении новых или замене существующих ТЭНов снижает риски, оптимизирует затраты и гарантирует достижение целевых показателей.

1. Этап 1: Технико-экономическое обоснование и проектирование (Спринт 1)
   • Роли: Инженер-проектировщик, Технолог, Закупщик.
   • Действия:
     1. Анализ текущих потребностей в тепловой мощности и требуемого температурного режима.
     2. Выбор типа ТЭНа (материал, форма, длина) с учётом агрессивности среды и условий эксплуатации (согласно критериям из Части 1).
     3. Разработка монтажной схемы, электрической схемы подключения, выбор систем контроля (термостаты, PID-регуляторы) и защиты (автоматы, УЗО).
     4. Составление предварительной сметы, включающей стоимость ТЭНов, сопутствующих компонентов и работ.
   • Артефакты: Техническое задание (ТЗ), эскизный проект, спецификация оборудования.
2. Этап 2: Закупка и входной контроль (Спринт 2)
   • Роли: Закупщик, Инженер по качеству.
   • Действия:
     1. Выбор поставщиков, основываясь на надёжности, наличии сертификатов качества (ГОСТ, ISO) и гарантийных условиях.
     2. Приёмка оборудования: визуальный осмотр, проверка соответствия спецификации, измерение сопротивления изоляции (не менее 1 МОм при 500 В), сопротивления нагревательного элемента.
   • Артефакты: Договоры поставки, протоколы входного контроля, сертификаты на продукцию.
3. Этап 3: Монтаж и подключение (Спринт 3)
   • Роли: Монтажник, Электромонтажник.
   • Действия:
     1. Механический монтаж ТЭНа с использованием резьбовых штуцеров или крепежных элементов, обеспечивающих надёжную фиксацию и правильное положение в камере.
     2. Подключение электрических цепей к контактным шпилькам М4 или стержням, с соблюдением требований ПУЭ (Правила устройства электроустановок) и техники безопасности. Особое внимание — надёжности контактов.
     3. Установка и подключение датчиков температуры и компонентов системы обдува.
   • Артефакты: Акт монтажа, исполнительная документация.
4. Этап 4: Пусконаладочные работы и тестирование (Спринт 4)
   • Роли: Инженер по КИПиА (Контрольно-измерительные приборы и автоматика), Оператор.
   • Действия:
     1. Проверка работы всех элементов системы: ТЭН, вентилятор обдува, датчики, регуляторы, защитные устройства.
     2. Тестирование в различных режимах: выход на заданную температуру, поддержание стабильности, срабатывание аварийных систем.
     3. Настройка параметров PID-регуляторов для оптимального отклика.
     4. Проверка скорости воздушного потока (не менее 6 м/с) в зоне ТЭНа.
   • Артефакты: Протокол пусконаладочных работ, заключение о готовности к эксплуатации.
5. Этап 5: Эксплуатация и мониторинг (Постоянно)
   • Роли: Оператор, Инженер по обслуживанию.
   • Действия:
     1. Регулярный визуальный осмотр ТЭНа на предмет загрязнений, деформаций или коррозии.
     2. Периодическая чистка поверхности ТЭНа для поддержания высокой теплоотдачи.
     3. Контроль состояния электрических контактов и изоляции.
     4. Мониторинг рабочих параметров (температура, ток, скорость обдува) и своевременное реагирование на отклонения.
   • Артефакты: Журнал технического обслуживания.

Кейсы применения: оптимизация процессов с ТЭНами 1,5 кВт

Различные отрасли используют трубчатые воздушные ТЭНы 1,5 кВт для решения специфических задач. Приведём несколько примеров, демонстрирующих практическую ценность и экономическую выгоду.

1. Кейс 1: Модернизация сушильной камеры для полимерных покрытий (SMB-сегмент)
   • Задача: Увеличение производительности и снижение энергопотребления существующей сушильной камеры для полимерных деталей на небольшом мебельном производстве.
   • Решение: Установлен блок из шести оребрённых ТЭНов 1,5 кВт (общая мощность 9 кВт) из углеродистой стали с усиленной системой принудительной вентиляции. Интегрирован простой термостат и защитный термоограничитель.
   • Результат: Сокращение времени сушки на 20%, снижение удельного энергопотребления на 15%. Первоначальные инвестиции окупились за 18 месяцев за счёт экономии энергии и увеличения объёма производства. Выбранная углеродистая сталь оказалась достаточной, поскольку максимальная температура не превышала 250 °C, а среда была неагрессивной.
2. Кейс 2: Поддержание температурного режима в промышленной печи для термообработки металлов (Enterprise-сегмент)
   • Задача: Обеспечение стабильной и равномерной температуры до 500 °C в крупногабаритной печи для термообработки компонентов авиационной техники, с максимальной надёжностью и минимальным обслуживанием.
   • Решение: Внедрена система из 20 ТЭНов 1,5 кВт (общая мощность 30 кВт) из нержавеющей жаропрочной стали, специально изогнутых под внутреннюю геометрию печи. Интеграция с централизованной АСУ ТП через PID-регуляторы и твердотельные реле. Система обдува высокоскоростная (более 8 м/с).
   • Результат: Точность поддержания температуры +/- 2 °C, что критично для качества продукции. Увеличенный срок службы ТЭНов (планируемый интервал замены — 4 года) значительно снизил простои. Хотя первоначальные затраты были выше на 25%, TCO сократилось на 40% за 5 лет за счёт экономии на закупках запасных частей и сервисе.
3. Кейс 3: Стерилизационные камеры в фармацевтическом производстве (Regulated-сегмент)
   • Задача: Надёжный нагрев воздуха в стерилизационных камерах до 200 °C, с соблюдением строгих санитарных норм и требований валидации оборудования.
   • Решение: Использованы ТЭНы 1,5 кВт из полированной нержавеющей стали марки AISI 316L (повышенная коррозионная стойкость и гигиеничность), адаптированные к условиям CIP/SIP (Clean-in-Place/Sterilization-in-Place). Каждый ТЭН оснащён индивидуальным датчиком температуры и подключен к системе контроля качества воздуха и валидации процессов.
   • Результат: Обеспечено строгое соответствие требованиям GMP (Good Manufacturing Practice). Высокая надёжность элементов и минимальные требования к обслуживанию в агрессивной среде (пар, дезинфицирующие растворы) гарантировали непрерывность производственных циклов. Расходы на обслуживание снизились на 30% по сравнению с предыдущими решениями.

Чек-лист по долгосрочной эксплуатации и снижению TCO

Для обеспечения максимальной отдачи от инвестиций в трубчатые воздушные ТЭНы 1,5 кВт и минимизации эксплуатационных расходов, рекомендуется следовать проверенному перечню действий:

1. Контроль обдува: Ежедневно проверяйте стабильность работы вентиляторов и скорость потока воздуха. Убедитесь, что она поддерживается на уровне не менее 6 м/с. Недостаточный обдув — основная причина преждевременного выхода ТЭНа из строя.

2. Чистота поверхности ТЭНа: Регулярно (еженедельно или ежемесячно, в зависимости от запыленности среды) осматривайте и очищайте ТЭН от пыли, нагара и других отложений. Загрязнения значительно снижают теплоотдачу и приводят к локальному перегреву.

3. Состояние электрических контактов: Ежеквартально проверяйте надёжность затяжки контактных соединений (шпильки М4, резьбовые штуцеры). Ослабленные контакты вызывают искрение, перегрев и могут привести к пожару.

4. Сопротивление изоляции: Проводите замеры сопротивления изоляции между оболочкой ТЭНа и нагревательным элементом не реже одного раза в полгода. Значение должно быть не менее 1 МОм. Снижение этого параметра указывает на деградацию изоляции и риск пробоя.

5. Калибровка датчиков температуры: Ежегодно проводите калибровку термопар или терморезисторов, контролирующих температуру. Неточные показания могут привести к некорректной работе системы нагрева.

6. Запасные части: Поддерживайте минимальный запас наиболее часто выходящих из строя компонентов (ТЭНы, термостаты, вентиляторы) для оперативной замены и минимизации простоев.

7. Обучение персонала: Обеспечьте регулярное обучение операторов и обслуживающего персонала правилам эксплуатации, безопасности и основным приёмам диагностики неисправностей.

8. Анализ параметров работы: Используйте данные с АСУ ТП/SCADA для анализа тенденций в работе ТЭНов, выявления аномалий и планирования профилактического обслуживания. Например, резкое увеличение времени выхода на режим может сигнализировать о снижении эффективности ТЭНа.
