Тэн-блок для котла отопления «ЭВАН» 3x380V= 15KB 18/34)

Оптимизация систем отопления: Выбор и стратегическая интеграция ТЭН-блока ЭВАН 15 кВт 3×380В для коммерческих и промышленных объектов

При принятии решений о модернизации или создании новых систем отопления для коммерческих и производственных объектов, ключевое значение приобретает надёжность, энергоэффективность и предсказуемость эксплуатационных расходов. Выбор нагревательных элементов, таких как ТЭН-блок для котла отопления «ЭВАН» 3x380V= 15кВт 18/34, является критически важным этапом, напрямую влияющим на общую производительность, безопасность и совокупную стоимость владения (TCO) системы. Данный материал призван предоставить комплексный анализ технических характеристик и эксплуатационных преимуществ таких решений для специалистов, ответственных за закупки, инженерию и операционную деятельность.

Ключевые понятия и терминология ТЭН-блоков

• ТЭН-блок (трубчатый электронагреватель-блок) — это сборка из нескольких индивидуальных нагревательных элементов (ТЭНов), объединённых общим фланцевым креплением для установки в корпус котла или иного нагревательного оборудования. Целью является достижение заданной мощности и обеспечение равномерного нагрева среды.
• ТЭН (трубчатый электронагреватель) — основной элемент, преобразующий электрическую энергию в тепловую. Состоит из металлической оболочки, внутри которой расположен нагревательный элемент (спираль), изолированный от оболочки диэлектриком (например, оксидом магния).
• U-образная форма ТЭНа (форма «скрепки», классификатор форма 7) — распространённая конфигурация нагревательного элемента, обеспечивающая значительную площадь теплообмена при компактных размерах. Это оптимизирует размещение ТЭНа внутри ограниченного объёма, такого как теплообменник котла.
• Подключение по схеме «звезда» (Y-образное подключение) — трёхфазная схема соединения нагревательных элементов, при которой концы всех фазных обмоток соединяются в одной общей точке (нейтрали), а начала обмоток подключаются к фазам источника питания. Это обеспечивает симметричную нагрузку и стабильную работу системы, особенно при питании от сети 380 В. В контексте ТЭН-блоков ЭВАН 3×380 В, каждый из трёх ТЭНов на 5 кВт фактически работает при фазном напряжении около 220-230 В, подключённый между фазой и общей нейтралью, что повышает надёжность по сравнению с прямым линейным подключением.
• Фланец с резьбой G 2″ — стандартизированное резьбовое соединение (трубная цилиндрическая резьба), где 2 дюйма (примерно 59 мм внешнего диаметра) обозначают номинальный диаметр трубопровода. Это соединение обеспечивает надёжную герметизацию и стандартизацию при монтаже ТЭН-блока в котёл.
• Накипь — твёрдые отложения минеральных солей (преимущественно карбоната кальция и магния) на нагревательных элементах и внутренних поверхностях теплообменного оборудования, образующиеся в процессе нагрева жёсткой воды. Накипь значительно снижает эффективность теплообмена, увеличивает энергопотребление и сокращает срок службы ТЭНов.
• Ротация ТЭНов — функция автоматического управления, при которой нагрузка между несколькими нагревательными элементами распределяется не постоянно, а с заданной периодичностью или по определённому алгоритму. Это позволяет равномерно изнашивать все ТЭНы в блоке, продлевая общий срок службы всего ТЭН-блока и обеспечивая более стабильную работу системы.

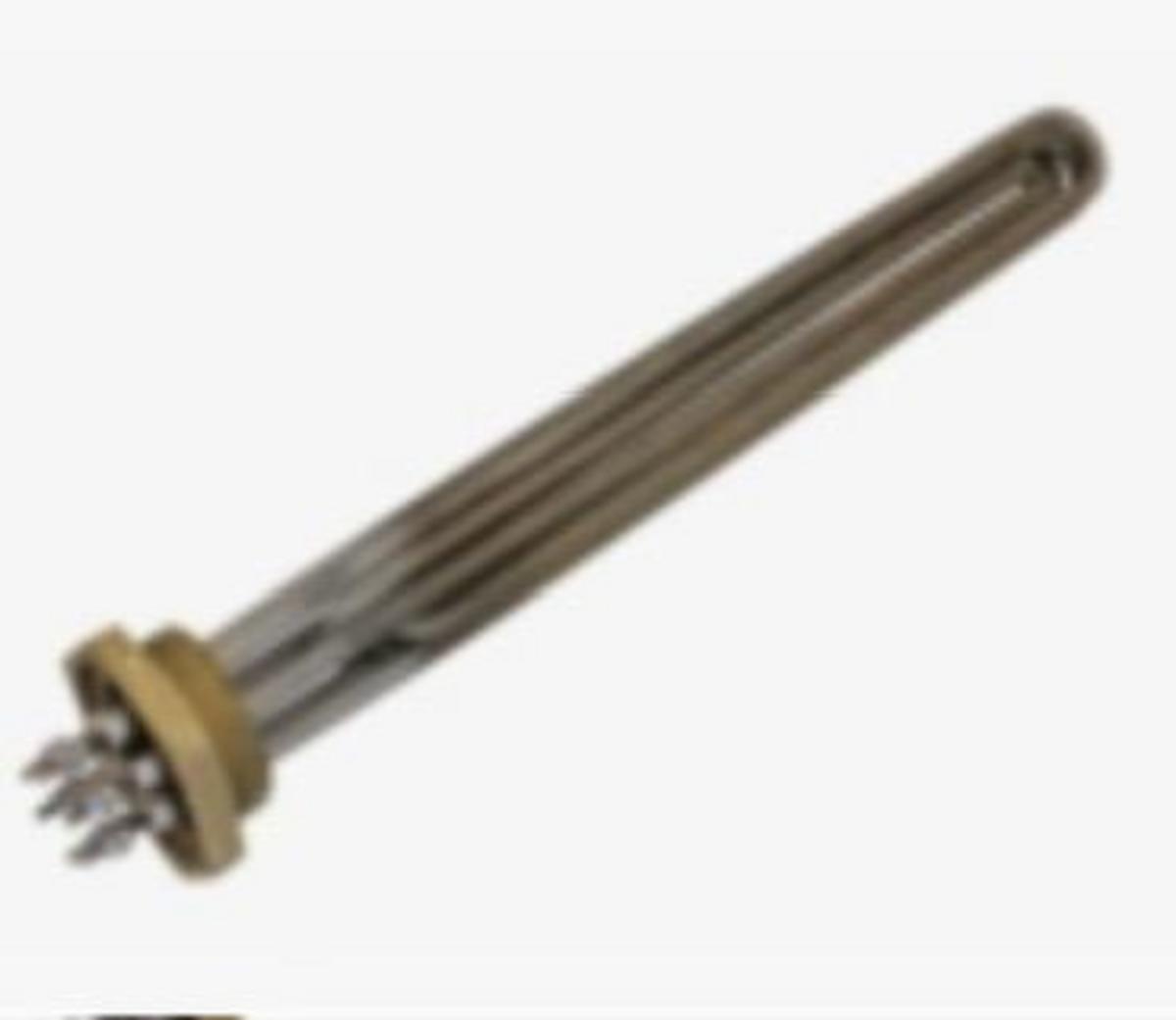

Архитектура и технические параметры ТЭН-блока ЭВАН 15 кВт

Модель ТЭН-блока для котлов ЭВАН мощностью 15 кВт, рассчитанная на трёхфазное напряжение 380 В, представляет собой инженерное решение, оптимизированное для эффективного и безопасного нагрева теплоносителя. Детальное понимание его характеристик критично для оценки применимости и долгосрочной экономической эффективности.

• Состав и мощность: ТЭН-блок состоит из трёх отдельных ТЭНов, каждый из которых обладает мощностью 5 кВт, что в сумме даёт 15 кВт. Такая конфигурация с равномерным распределением мощности на три элемента, подключённых по схеме «звезда» к трёхфазной сети 380 В (220-230 В на фазу), обеспечивает не только высокую общую мощность, но и повышенную надёжность. В случае выхода из строя одного ТЭНа, система может продолжить работу с частичной мощностью, минимизируя простои.
• Напряжение питания: Работа от трёхфазной сети 380 В является стандартом для промышленных и мощных коммерческих систем, обеспечивая стабильное электроснабжение и меньшие потери энергии по сравнению с однофазным подключением при той же мощности. Рабочее напряжение каждого отдельного ТЭНа составляет 220-230 В, что является оптимальным для стандартных компонентов и продлевает их ресурс.
• Конструкция и размеры:
  • Форма нагревателя: U-образная (форма 7). Эта форма обеспечивает максимальную площадь поверхности нагрева при минимальном занимаемом объёме внутри теплообменника. Это напрямую влияет на скорость нагрева теплоносителя и общую эффективность котла.
  • Длина нагревателя: Типовая длина составляет 450-500 мм. На практике могут встречаться модификации в диапазоне 415-450 мм, что требует точного сопоставления с требуемой моделью при закупке запасных частей.
  • Резьба фланца: G 2″ (59 мм). Стандартная трубная резьба обеспечивает универсальность и лёгкость монтажа/демонтажа. Для сравнения, 18/34 в маркировке указывает на длину контактной части 18 см и диаметр резьбы фланца 34 мм, что относится к другому, менее мощному блоку. В нашем случае для 15 кВт обычно используется G 2″.
  • Диаметр трубки ТЭНа: Варьируется от 18 до 20 мм. Больший диаметр трубки, как правило, указывает на повышенную механическую прочность и большую площадь поверхности, что благоприятно сказывается на теплообмене и снижает поверхностную плотность мощности, продлевая срок службы.
• Материалы: Нержавеющая жаростойкая сталь. Этот материал выбран не случайно:
  • Устойчивость к коррозии: Важна для систем, работающих с водой или другими теплоносителями, предотвращая преждевременное разрушение корпуса ТЭНа.
  • Жаростойкость: Обеспечивает стабильную работу при высоких температурах нагрева.
  • Долговечность: Заявленный срок службы от 6 000 до 10 000 часов непрерывной работы (что соответствует примерно 8-14 месяцам при круглосуточной эксплуатации или нескольким отопительным сезонам при сезонном использовании) является ключевым показателем TCO. Использование качественных материалов снижает частоту замен и связанные с этим операционные издержки.
• Заводская маркировка: Может включать длину в сантиметрах (например, 18/34, где 18 см — длина контактной части, 34 мм — диаметр резьбы фланца), общую мощность, рабочее напряжение, и тип нагреваемой среды (например, «J» для воды до 100°C). Понимание маркировки упрощает процесс идентификации и заказа запасных частей, минимизируя риск ошибок.

Преимущества конструкции и эксплуатационная ценность для B2B

Конструктивные особенности ТЭН-блоков ЭВАН обеспечивают ряд критических преимуществ, которые непосредственно влияют на операционную эффективность и экономическую выгоду для бизнеса:

• Минимизация времени простоя:
  • Простота обслуживания: Замена одного ТЭНа или всего блока занимает порядка 5 минут, требуя лишь базового набора инструментов. Это сокращает время, необходимое на ремонт, до минимума, что критично для поддержания непрерывности технологических процессов или комфортных условий в помещениях.
  • Модульная конструкция: Возможность замены отдельного ТЭНа, а не всего блока, может снизить затраты на запасные части и упростить логистику.
• Энергоэффективность и снижение эксплуатационных расходов:
  • U-образная форма: Максимизирует площадь теплообмена, ускоряя нагрев теплоносителя. Это позволяет быстрее достигать требуемой температуры, снижая общее время работы нагревательных элементов и, как следствие, потребление электроэнергии.
  • Схема подключения «звезда»: Обеспечивает равномерное распределение нагрузки между фазами, что снижает пиковые токи и повышает стабильность электросети, а также позволяет использовать ТЭНы с оптимальным для них фазным напряжением.
• Продление срока службы оборудования:
  • Ротация ТЭНов: В ряде моделей котлов ЭВАН реализована функция ротации нагревательных элементов. Это не только равномерно распределяет износ между ТЭНами в блоке, но и предотвращает перегрузку одного элемента, что значительно увеличивает совокупный срок службы всего блока и снижает частоту внеплановых ремонтов. Например, вместо замены одного ТЭНа каждый год, ротация может позволить заменить весь блок или отдельные ТЭНы раз в 2-3 года, сокращая затраты на обслуживание и запчасти.
  • Материалы: Использование нержавеющей жаростойкой стали в сочетании с системами водоподготовки значительно повышает устойчивость к накипи и коррозии. Это напрямую продлевает ресурс ТЭНов, снижая их деградацию и предотвращая образование «горячих точек», которые могут привести к локальному перегреву и выходу из строя.
• Безопасность и соответствие стандартам:
  • Стандартизация: ТЭН-блоки ЭВАН разработаны с учётом российских и международных стандартов, обеспечивая совместимость с существующими отопительными системами и упрощая процесс интеграции, а также последующего обслуживания.
  • Интеграция с автоматикой котла: Котлы ЭВАН оснащены комплексными системами защиты (от перегрева, избыточного давления, замерзания), что обеспечивает безопасную и стабильную эксплуатацию всего отопительного контура.

Применение и масштабирование в отопительных системах ЭВАН

ТЭН-блоки мощностью 15 кВт являются универсальным решением для широкого спектра коммерческих и производственных объектов, требующих надёжного и эффективного отопления. Их интеграция в котлы ЭВАН позволяет создавать гибкие и масштабируемые системы.

• Целевые объекты: ТЭН-блоки 15 кВт идеально подходят для отопления коммерческих площадей до 150 м², таких как небольшие офисные здания, складские помещения, автосервисы, магазины, а также в качестве основного или резервного источника тепла для более крупных объектов при модульном подключении нескольких котлов.
• Совместимость с котлами ЭВАН:
  • Эти блоки применяются в популярных моделях, таких как ЭВАН EXPERT Plus, ЭВАН NEXT, а также в универсальных системах с диапазоном мощности от 12 до 21 кВт. Высокая степень унификации упрощает подбор оборудования и запасных частей.
  • Встроенные функции автоматического управления мощностью (ступенчатое регулирование) позволяют адаптировать теплопроизводительность котла к текущим потребностям, экономя электроэнергию в периоды сниженной нагрузки. Например, котёл на 15 кВт может работать на 5, 10 или 15 кВт, управляя включением отдельных ТЭНов.
• Комплексные системы защиты: Котлы ЭВАН оборудованы функционалом, обеспечивающим высокий уровень безопасности и долговечности:
  • Защита от перегрева: Предотвращает критические температурные режимы, сохраняя целостность оборудования.
  • Защита от избыточного давления: Обеспечивает безопасную работу системы в допустимых параметрах.
  • Защита от замерзания теплоносителя: Критична для регионов с суровыми зимами, предотвращая повреждение труб и оборудования.

  Такие системы защиты минимизируют риски аварийных ситуаций и связанных с ними финансовых потерь, что является ключевым для любого бизнеса.

• Стандартизация и ремонтопригодность: Высокая степень стандартизации ТЭН-блоков ЭВАН с типичными российскими отопительными системами гарантирует лёгкость ремонта и замены элементов. Это снижает зависимость от специализированных поставщиков и позволяет оперативно решать вопросы с обслуживанием.

Сравнительный анализ и критерии выбора ТЭН-блоков для B2B-заказчиков

При выборе ТЭН-блока для отопительной системы критически важно учитывать не только номинальную мощность, но и ряд других параметров, влияющих на TCO и надёжность. Представленная таблица демонстрирует разнообразие предложений, а последующие критерии помогут принять обоснованное решение.

Критерии выбора ТЭН-блока для B2B-заказчиков:

1. Номинальная мощность и её регулирование: Определите пиковую и среднюю потребность в тепле. Возможность ступенчатого регулирования мощности (например, 5/10/15 кВт) позволяет оптимизировать энергопотребление в зависимости от текущей внешней температуры и внутренней загрузки помещения, что напрямую влияет на ежемесячные счета за электроэнергию.
2. Напряжение и тип подключения: Убедитесь, что выбранный ТЭН-блок соответствует имеющейся электросети (однофазная 220 В для маломощных решений или трёхфазная 380 В для более мощных систем). Трёхфазное подключение снижает нагрузку на отдельные фазы и повышает общую стабильность системы.
3. Материал нагревательных элементов: Для систем с обычным качеством водопроводной воды предпочтительна нержавеющая сталь из-за её устойчивости к коррозии и накипи. В условиях очень жёсткой воды или специфических теплоносителей можно рассмотреть ТЭНы с более продвинутыми покрытиями или с титановыми трубками, несмотря на их более высокую стоимость, за счёт значительно увеличенного срока службы.
4. Срок службы и ремонтопригодность: Оцените заявленный производителем ресурс ТЭН-блока. Более высокий ресурс напрямую коррелирует с меньшей частотой замен и, соответственно, снижением затрат на обслуживание и запасные части. Также важна доступность отдельных ТЭНов для замены и их стоимость.
5. Совместимость с системой автоматизации: Для объектов с высокими требованиями к энергоэффективности и удалённому управлению, убедитесь, что котёл поддерживает интеграцию с системами Building Management System (BMS), протоколами OpenTherm, а также имеет возможность подключения к Wi-Fi для удалённого мониторинга и управления.
6. Гарантия и сервисная поддержка: Наличие расширенной гарантии и развитой сети сервисных центров является важным фактором для быстрого устранения неисправностей и получения квалифицированной помощи, что минимизирует риски длительных простоев.

После тщательного анализа технических характеристик и стратегических преимуществ, следующий этап — это планирование практической реализации, внедрение и оптимизация эксплуатации ТЭН-блоков в рамках общей инфраструктуры предприятия. Этот процесс включает детальное рассмотрение архитектуры системы, поэтапное внедрение, а также методы контроля качества и анализ реальных кейсов для достижения максимальной операционной эффективности.

Продвинутая практика и внедрение ТЭН-блоков в корпоративные системы отопления

Переходя от выбора к практическому внедрению, важно учитывать комплексный подход, который охватывает не только монтаж, но и долгосрочную стратегию эксплуатации, включая профилактическое обслуживание, интеграцию с интеллектуальными системами управления и анализ показателей эффективности. Этот раздел детализирует шаги и подходы, направленные на максимизацию отдачи от инвестиций в ТЭН-блоки ЭВАН.

Эксплуатационные стратегии и минимизация рисков

Эффективная эксплуатация ТЭН-блоков в B2B-среде требует чёткого понимания факторов, влияющих на их ресурс, и применения превентивных мер. Основная цель — обеспечить максимальный срок службы оборудования при минимальных операционных расходах.

• Управление качеством теплоносителя:
  • Системы очистки воды: Установка систем умягчения или обратного осмоса для подготовки теплоносителя является критически важной инвестицией. Основная причина выхода ТЭНов из строя — образование накипи. ROI от такой системы проявляется в значительном продлении срока службы ТЭНов, снижении энергопотребления (слой накипи в 1 мм увеличивает расход энергии на 10-12%) и уменьшении частоты сервисных работ. Рассчитанный экономический эффект может достигать до 20-30% от затрат на электроэнергию и обслуживание в течение 5 лет.
  • Регулярный анализ воды: Периодический лабораторный анализ теплоносителя позволяет своевременно корректировать работу систем водоподготовки и предотвращать накопление вредных примесей.
• Профессиональный монтаж и подключение:
  • Электроснабжение: Подключение ТЭН-блока мощностью 15 кВт к трёхфазной сети 380 В должно выполняться квалифицированными электриками строго по действующим нормам и правилам. Неправильное распределение фаз или некачественное заземление может привести к перегрузкам, короткому замыканию и преждевременному выходу оборудования из строя.
  • Герметизация соединений: Правильная установка уплотнений и герметичность фланцевых и резьбовых соединений критичны для предотвращения утечек теплоносителя, которые могут привести к повреждению электроники котла и другим авариям.
  • Калибровка и пусконаладка: После монтажа обязательна комплексная пусконаладка системы, включающая проверку всех режимов работы, настройку автоматики и тестирование защитных функций.
• Мониторинг и превентивное обслуживание (PPM):
  • Регулярный контроль состояния: Визуальный осмотр ТЭНов и проверка электрических параметров (сопротивление изоляции, ток потребления) должны проводиться не реже одного раза в отопительный сезон.
  • Своевременная замена: Плановая замена ТЭНов, достигших регламентированного срока службы или показывающих признаки деградации (например, увеличение сопротивления), предотвращает аварийные остановки и дорогостоящие ремонты. Накопление данных по MTBF (Mean Time Between Failures – среднее время между отказами) для ТЭНов позволяет оптимизировать график PPM.
  • Ведение журнала: Детальное документирование всех выполненных работ, показаний приборов и выявленных отклонений является основой для прогнозирования отказов и оптимизации бюджета на обслуживание.

Интеллектуальное управление и интеграция с инфраструктурой

Современные котлы ЭВАН с ТЭН-блоками предлагают расширенные возможности управления, которые позволяют значительно повысить энергоэффективность и удобство эксплуатации, особенно для B2B-пользователей.

• Автоматизированное управление мощностью:
  • Многоступенчатое регулирование: Возможность гибкого изменения мощности (например, 5, 10, 15 кВт) в зависимости от текущей тепловой нагрузки. Это позволяет избежать перегрева и лишних энергозатрат, обеспечивая стабильную температуру в помещении при минимально необходимом расходе энергии.
  • Погодозависимый режим: Интеграция с внешними датчиками температуры позволяет котлу автоматически корректировать мощность в зависимости от погодных условий. Это сокращает потребление энергии на 10-25% за счёт адаптации к реальным потребностям, избегая излишнего нагрева в тёплую погоду.
• Дистанционный мониторинг и управление:
  • Wi-Fi и OpenTherm: Поддержка этих протоколов и модулей позволяет интегрировать котёл в систему «умного дома» или Building Management System (BMS). Это даёт возможность удалённо контролировать параметры работы, получать уведомления об ошибках и изменять настройки через мобильные приложения или веб-интерфейсы. Для бизнеса это означает сокращение операционных расходов на персонал, повышение оперативности реагирования на нештатные ситуации и возможность централизованного управления отоплением нескольких объектов.
  • Интеграция с SCADA/BMS: Для крупных промышленных предприятий и комплексов возможность интеграции данных с котлов в централизованные системы диспетчерского управления (SCADA) или BMS критически важна. Это позволяет вести комплексный учёт энергоресурсов, проводить глубокий анализ эффективности, прогнозировать потребности и оптимизировать работу всего инженерного оборудования.
• Энергетический менеджмент: Использование продвинутых систем управления позволяет собирать и анализировать данные о потреблении электроэнергии, строить графики нагрузки, идентифицировать пики и провалы. Такой подход даёт основу для разработки стратегий по снижению энергозатрат, например, путём сдвига нагрузки на периоды с более низкими тарифами или оптимизации температурных режимов.

Чек-лист по внедрению и обслуживанию ТЭН-блоков в B2B-среде

Для успешной интеграции и долгосрочной эксплуатации ТЭН-блока ЭВАН 15 кВт, специалисты могут использовать следующий чек-лист:

Этап 1: Предварительная оценка и планирование

1. Определить требуемую тепловую мощность для объекта, исходя из площади, объёма, теплопотерь и желаемого температурного режима.
2. Проверить характеристики существующей электросети на соответствие требованиям (3 фазы, 380 В, достаточная мощность вводного автомата).
3. Выполнить анализ качества водопроводной воды для определения необходимости системы водоподготовки (умягчение, фильтрация).
4. Согласовать проект установки котла с учётом требований СНиП и ПУЭ.
5. Оценить TCO (Total Cost of Ownership) с учётом стоимости оборудования, монтажа, водоподготовки, электроэнергии и планового обслуживания на 5-10 лет.

Этап 2: Закупка и монтаж

1. Заказать ТЭН-блок и котёл у официального дилера с предоставлением полной технической документации и гарантии.
2. Привлечь сертифицированных специалистов для монтажа электрокотла и ТЭН-блока.
3. Установить систему водоподготовки (если требуется) и выполнить её первичную настройку.
4. Обеспечить правильное подключение ТЭН-блока к электросети (схема «звезда», равномерное распределение фаз).
5. Провести проверку герметичности всех соединений в системе отопления.
6. Осуществить пусконаладочные работы, тестирование всех режимов и защитных функций котла.

Этап 3: Эксплуатация и обслуживание

1. Обучить оперативный персонал основам работы с котлом и системой автоматизации.
2. Вести журнал эксплуатации, фиксируя параметры работы, показания счётчиков, даты обслуживания и замены элементов.
3. Регулярно (не реже 1 раза в год) проводить визуальный осмотр ТЭН-блока на предмет накипи, коррозии, целостности изоляции.
4. Проверять электрические параметры ТЭНов (сопротивление, ток) для раннего выявления деградации.
5. Применять функцию ротации ТЭНов (если доступна) для равномерного распределения нагрузки.
6. Своевременно менять элементы водоподготовки (фильтры, смолы).
7. При плановой замене ТЭНа использовать оригинальные запасные части или рекомендованные аналоги.
8. Проводить анализ данных из систем мониторинга (Wi-Fi, BMS) для выявления аномалий и оптимизации работы.

Кейс-стади: Оптимизация отопления для различных сценариев B2B

Сценарий 1: Малый и средний бизнес (SMB) — Офисное помещение 120 м²

Задача: Заменить устаревшую газовую котельную для снижения операционных расходов и повышения экологичности.
Решение: Установлен электрокотёл ЭВАН EXPERT Plus с ТЭН-блоком 15 кВт 3×380В. Дополнительно инсталлирован фильтр-умягчитель воды.
Результат:

• Снижение эксплуатационных затрат: Ежемесячные затраты на отопление снизились на 15% за счёт более точного регулирования мощности и отказа от ежегодного обслуживания газового оборудования.
• Повышение надёжности: За 3 года эксплуатации не было ни одного внепланового простоя, благодаря качественной водоподготовке и ротации ТЭНов.
• Экологичность: Отсутствие выбросов продуктов сгорания.
• Простота управления: Удалённый контроль через Wi-Fi позволяет управлять температурой без присутствия персонала на объекте.

Сценарий 2: Крупное производственное предприятие — Цех площадью 500 м²

Задача: Обеспечить стабильное резервное отопление производственного цеха, а также возможность использования электроотопления в межсезонье для экономии на дорогостоящем запуске основной котельной.
Решение: Установлены два электрокотла ЭВАН NEXT 24 кВт, каждый с двумя ТЭН-блоками (12 кВт каждый) в каскадной схеме, подключённые к общей системе водоподготовки и интегрированные в централизованную систему BMS предприятия по протоколу OpenTherm.
Результат:

• Гибкость и экономия: В межсезонье система работает на электроэнергии, экономя до 30% затрат по сравнению с запуском основной газовой котельной.
• Высокая надёжность: Дублирование котлов и каскадная схема обеспечивают 99.9% доступности тепла.
• Централизованный контроль: Полный мониторинг и управление всеми параметрами системы отопления из единого диспетчерского центра.
• Оптимизация затрат: Анализ данных из BMS позволил выявить наиболее эффективные режимы работы, снизив потребление электроэнергии на 10% в пиковые периоды за счёт более точного управления.

Сценарий 3: Объект с критической инфраструктурой — Малый ЦОД (Центр обработки данных)

Задача: Поддержание стабильного температурного режима в административных помещениях и серверной, а также обеспечение минимального уровня отопления для предотвращения замерзания систем жизнеобеспечения при аварийных ситуациях.
Решение: Внедрён котёл ЭВАН EXPERT Plus 15 кВт с ТЭН-блоком, подключённым к ИБП (источник бесперебойного питания) и генератору, а также к системе мониторинга температуры и влажности в режиме 24/7. В качестве теплоносителя используется специально подготовленный незамерзающий раствор.
Результат:

• Бесперебойное отопление: Благодаря резервированию питания, система отопления способна работать автономно в течение нескольких суток.
• Предотвращение аварий: Система защиты от замерзания и постоянный мониторинг исключают риски повреждения оборудования из-за низких температур.
• Долговечность ТЭНов: Использование подготовленного незамерзающего теплоносителя и профессиональное обслуживание продлевает срок службы ТЭН-блока до верхних границ диапазона (10 000 часов).
• Снижение рисков: Минимизация человеческого фактора благодаря автоматизации и удалённому контролю, что критично для поддержания стабильности IT-инфраструктуры.
