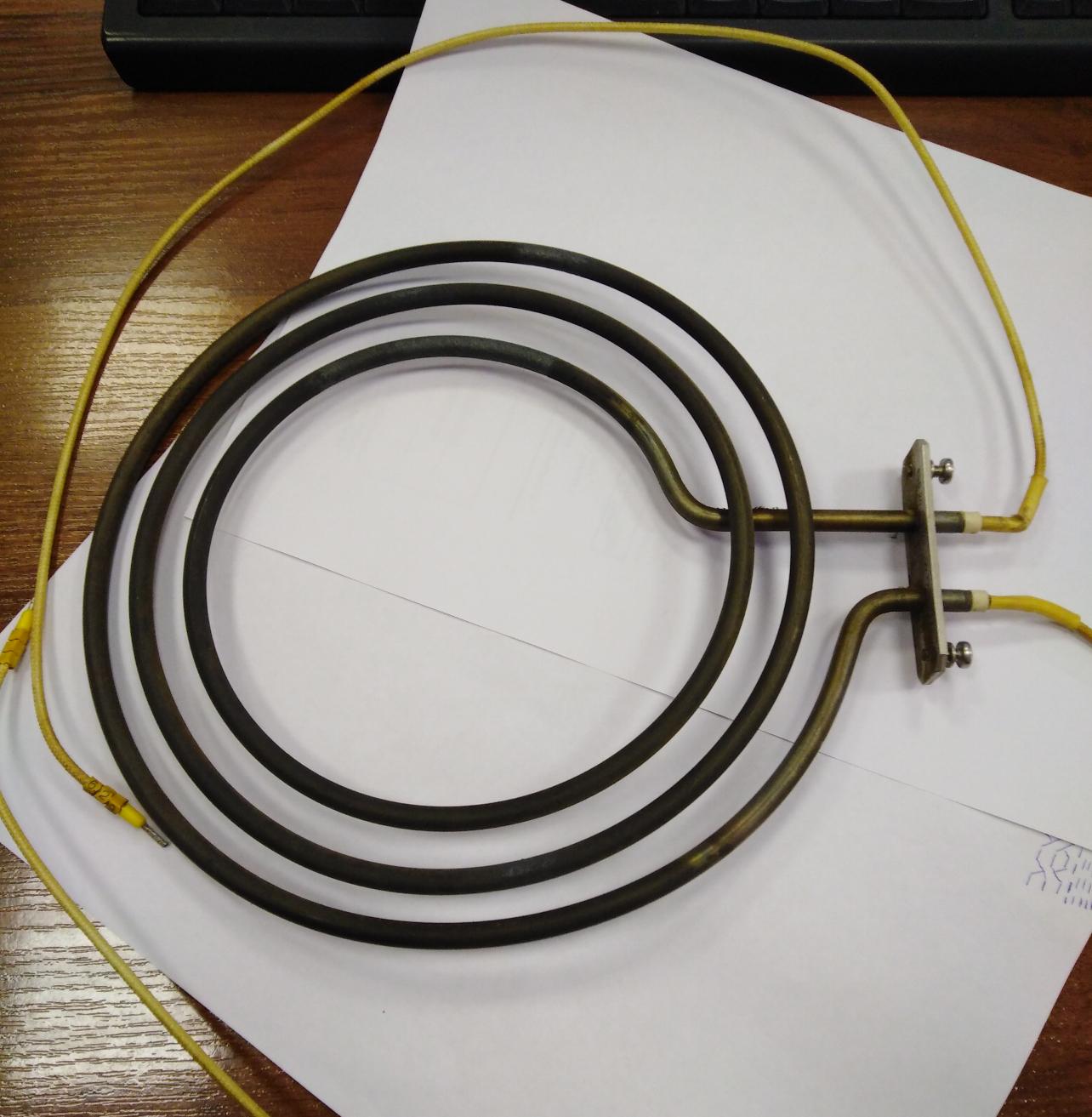

Тэн воздушный для вентилятора. Мощность 2 квт, напряжение 400 В

Выбор воздушных трубчатых электронагревателей (ТЭН) для систем вентиляции: Стратегический подход

Эффективное поддержание микроклимата в промышленных и коммерческих помещениях является критически важным для обеспечения комфортных условий труда, сохранности оборудования и оптимизации производственных процессов. В основе систем подогрева приточного воздуха часто лежат трубчатые электронагреватели (ТЭНы). Запрос на подбор ТЭНа мощностью 2 кВт с напряжением 400 В для вентиляционной системы указывает на необходимость применения промышленного, высокоэффективного решения, отличающегося от бытовых аналогов на 220 В.

Ключевые понятия и терминология

• Трубчатый электронагреватель (ТЭН): Электронагревательный прибор, предназначенный для преобразования электрической энергии в тепловую. Представляет собой металлическую трубку, внутри которой расположена нагревательная спираль из нихрома (как правило, с высоким удельным сопротивлением), изолированная от оболочки компактированной окисью магния (периклазом). Это обеспечивает электрическую изоляцию и эффективную передачу тепла.
• Трехфазное напряжение (400 В): Стандартный тип электропитания для большинства промышленных и мощных коммерческих установок. В отличие от однофазного (220/230 В), трехфазное напряжение обеспечивает более стабильную и равномерную передачу энергии, позволяет использовать более компактное оборудование при равной мощности и распределяет нагрузку между тремя фазами сети, снижая токовые нагрузки на каждую фазу.
• Удельная поверхностная мощность (Вт/см²): Важный параметр, определяющий количество тепла, выделяемое с одного квадратного сантиметра поверхности нагревателя. Для воздушных ТЭН этот показатель критичен, поскольку высокая удельная мощность может привести к перегреву оболочки, снижению срока службы и даже выходу из строя ТЭНа, особенно при низкой скорости обдува. Оптимальные значения для воздушных ТЭН обычно находятся в диапазоне 2-5 Вт/см².
• Коммутационная аппаратура: Комплекс электрических устройств (контакторы, магнитные пускатели, автоматические выключатели), предназначенных для включения, отключения и защиты электрических цепей, в том числе цепей питания ТЭН. Выбор аппаратуры зависит от номинального тока, напряжения и типа нагрузки.
• Система управления зданием (BMS, Building Management System) / SCADA (Supervisory Control and Data Acquisition): Комплекс аппаратных и программных средств, предназначенный для централизованного мониторинга и управления инженерными системами здания или промышленного объекта. Интеграция ТЭН в BMS позволяет автоматизировать контроль температуры, оптимизировать энергопотребление и осуществлять удаленный контроль за работой системы.

Технические аспекты и критерии выбора воздушных ТЭН

Выбор оптимального воздушного ТЭНа для вентиляционной системы требует глубокого понимания технических характеристик и условий эксплуатации. Для системы мощностью 2 кВт с напряжением 400 В ключевыми факторами являются не только номинальные значения, но и детализация по материалам, конструкции и безопасности.

1. Мощность и Напряжение: Промышленный стандарт 400 В

Мощность в 2 кВт является достаточной для поддержания заданной температуры в помещениях среднего размера или для локального подогрева в крупных системах. Однако, использование напряжения 400 В (трехфазное подключение) вместо традиционного 220/230 В имеет ряд стратегических преимуществ для B2B-сегмента:

• Эффективность и стабильность: Трехфазные системы обеспечивают более равномерное распределение нагрузки, что снижает пиковые токи в проводке и повышает общую стабильность электросети. Это критично для крупных производственных комплексов, где стабильность электропитания напрямую влияет на бесперебойность процессов.
• Масштабируемость: Использование 400 В оборудования упрощает масштабирование системы в будущем, поскольку большинство промышленных компонентов изначально рассчитаны на это напряжение.
• Снижение потерь: При одинаковой передаваемой мощности, трехфазная система требует меньшего тока по каждой фазе, что позволяет использовать кабели меньшего сечения и снижает потери энергии на нагрев проводников.

2. Материалы и Конструкция Нагревательной Оболочки

Выбор материала ТЭНа определяет его долговечность, устойчивость к агрессивным средам и, как следствие, совокупную стоимость владения (TCO). Основные материалы:

• Нержавеющая сталь (например, AISI 304, AISI 316, AISI 321):
  • Преимущества: Высокая коррозионная стойкость, устойчивость к влаге, агрессивным химическим соединениям, перепадам температур. AISI 304 является универсальным выбором, AISI 316 используется в более агрессивных средах (например, при наличии хлоридов), а AISI 321 – при высоких температурах (до 850°C) благодаря титановому стабилизатору.
  • Применение: Вентиляционные системы в пищевой, фармацевтической, химической промышленности, помещения с высокой влажностью или агрессивными испарениями.
• Углеродистая сталь (например, Ст3):
  • Преимущества: Низкая стоимость, хорошая теплопроводность.
  • Применение: Для обогрева сухого, неагрессивного воздуха, где коррозионная стойкость не является приоритетом. Срок службы может быть ниже в условиях повышенной влажности.
• Медь:
  • Преимущества: Отличная теплопроводность, устойчивость к некоторым видам коррозии.
  • Применение: Реже используется для воздушных ТЭН, чаще для жидкостных. В воздушных системах может применяться там, где требуется очень быстрая передача тепла и есть специфические требования к химической стойкости.

3. Форма и конфигурация ТЭН

Конструктивное исполнение ТЭНа должно соответствовать геометрии воздуховода и конструкции вентилятора для обеспечения оптимального воздушного потока и равномерного нагрева:

• Прямые ТЭНы: Удобны для установки в длинные каналы или сборки в кассетные нагревательные блоки.
• U-образные и спиралевидные ТЭНы: Позволяют разместить большую нагревательную поверхность в ограниченном объеме, что актуально для компактных вентиляционных установок.
• Типы крепления: Стандартные крепления включают штуцеры с резьбой, фланцевые соединения или специальные монтажные планки. Выбор типа крепления определяется условиями монтажа, необходимостью быстрой замены и требованиями к герметичности.

Сравнительная таблица: Подходы к выбору систем обогрева приточного воздуха

При выборе решения для обогрева воздуха в B2B-сегменте, помимо прямых электрических ТЭН, рассматриваются и другие технологии. Сравнение ключевых параметров помогает принять обоснованное стратегическое решение.

После тщательного анализа технических характеристик и стратегического сравнения доступных технологий, следующий этап фокусируется на практической реализации. Эффективное внедрение выбранных нагревательных элементов, их интеграция в существующую инфраструктуру и контроль за экономической эффективностью определяют долгосрочную успешность инвестиций.

Продвинутая практика и внедрение ТЭН в системы вентиляции

Выбор оптимального воздушного ТЭНа является лишь первым шагом. Дальнейший успех проекта зависит от грамотной инженерии, профессионального монтажа, а также эффективного управления и контроля. Внедрение ТЭН в промышленную вентиляцию — это комплексный процесс, который требует системного подхода и внимания к деталям, чтобы обеспечить надежность, безопасность и заявленную производительность.

Архитектура системы и интеграция

Интеграция ТЭН в вентиляционную систему должна быть продумана на этапе проектирования, чтобы исключить узкие места и обеспечить максимальную эффективность.

• Место ТЭН в воздушном тракте: Для равномерного нагрева и предотвращения термических ударов по вентилятору, ТЭНы обычно устанавливаются после вентилятора и фильтров, но до воздухораспределительных устройств. Важно обеспечить достаточную длину прямого участка воздуховода до и после нагревательного блока для стабилизации воздушного потока.
• Схемы подключения 400 В ТЭН: Для трехфазных ТЭН наиболее распространены две схемы:
  • «Звезда» (Y): Общий нулевой провод, фазы подключаются к каждому нагревательному элементу. Более безопасная для оборудования, обеспечивает стабильное напряжение на каждом элементе. Используется, когда требуется меньшее напряжение на одном элементе относительно земли, а также для меньших мощностей.
  • «Треугольник» (Δ): Нагревательные элементы подключаются между фазами. Обеспечивает максимальную мощность при заданном напряжении. Применяется для более мощных установок, но требует более тщательного контроля за симметрией нагрузки фаз.

  Важно обеспечить балансировку фаз: распределение общей мощности нагревателей таким образом, чтобы ток в каждой фазе был максимально близок к номинальному. Неравномерная нагрузка фаз приводит к перекосу фаз, что может вызвать перегрев проводников, выход из строя коммутационной аппаратуры и электродвигателей.

• Интеграция с системой управления зданием (BMS) или локальной автоматикой: Современные системы вентиляции требуют точного контроля температуры. Интеграция ТЭН с BMS позволяет:
  • Автоматическое регулирование: Использование канальных и комнатных датчиков температуры в совокупности с программируемыми логическими контроллерами (ПЛК) или ПИД-регуляторами для поддержания заданной температуры с минимальными отклонениями.
  • Энергооптимизация: Привязка работы ТЭН к расписанию, погодным условиям, загрузке помещений (например, через датчики присутствия), а также многоступенчатое или плавное регулирование мощности (с использованием тиристорных регуляторов) позволяют значительно сократить энергопотребление.
  • Мониторинг и диагностика: Удаленный контроль параметров работы (температура, ток, статус), оповещения об авариях, сбор данных для анализа и профилактического обслуживания.

Пошаговая реализация проекта внедрения ТЭН

Внедрение нагревательных элементов в промышленную вентиляционную систему следует рассматривать как полноценный проект с четкими этапами, ролями и контролем качества.

Этап 1: Проектирование и тепловой расчет

1. Сбор исходных данных:
   • Объем и назначение помещения.
   • Требуемая температура приточного воздуха.
   • Минимальная температура наружного воздуха.
   • Объем приточного воздуха (м³/ч).
   • Скорость воздушного потока через нагреватель.
   • Размеры воздуховода, доступное пространство для монтажа.
   • Характеристики доступной электросети (3-фазная 400 В, допустимый ток).
2. Тепловой расчет: Определение требуемой мощности нагревателя.
   Q = m * c * ΔT, где:
   • Q — требуемая тепловая мощность (Вт).
   • m — массовый расход воздуха (кг/с). Рассчитывается через объемный расход и плотность воздуха.
   • c — удельная теплоемкость воздуха (приблизительно 1005 Дж/(кг·°C)).
   • ΔT — разница между требуемой температурой притока и минимальной температурой наружного воздуха (°C).

   Пример: Для подогрева 2000 м³/ч воздуха от -20°C до +20°C (ΔT=40°C), потребуется мощность около 29 кВт. Таким образом, ТЭН на 2 кВт является частью более крупной системы или предназначен для вспомогательного подогрева.

3. Выбор ТЭНа по параметрам: На основании теплового расчета, определяются общая мощность, количество ТЭН, их форма, материал и удельная поверхностная мощность (не более 4 Вт/см² для обеспечения длительного срока службы в вентиляции).
4. Разработка электрической схемы: Схемы подключения (звезда/треугольник), выбор коммутационной аппаратуры (контакторы, автоматические выключатели с тепловой и электромагнитной защитой, реле контроля фаз), систем защиты (УЗО/дифференциальные автоматы), датчиков и контроллеров.
5. Разработка схемы автоматизации: Определение алгоритмов управления (включение/выключение, поддержание температуры, защита от перегрева и замораживания).

Этап 2: Закупка и подготовка к монтажу

1. Выбор поставщика: Предпочтение отдается производителям с подтвержденной репутацией, наличием сертификатов соответствия (ГОСТ, ТР ТС) и возможностью технической поддержки. Качество ТЭН напрямую влияет на безопасность и срок службы всей системы.
2. Контроль качества при приемке: Проверка ТЭН на соответствие проектным спецификациям (мощность, напряжение, материал, габариты, тип крепления). Измерение сопротивления изоляции и сопротивления нагревательного элемента.
3. Подготовка монтажной площадки: Обеспечение удобного доступа для установки и обслуживания. Подготовка креплений для нагревательного блока, прокладка кабельных трасс, монтаж щита автоматики.

Этап 3: Монтаж и подключение

1. Монтаж нагревательного блока: Установка ТЭН в воздуховод строго по проекту, с соблюдением зазоров между элементами и стенками для обеспечения равномерного обдува. Крепления должны исключать вибрации.
2. Электрическое подключение: Выполнение всех электрических соединений в строгом соответствии с разработанной схемой. Использование кабелей требуемого сечения, качественных клеммных соединений. Особое внимание — заземлению корпуса нагревательного блока и всех металлических частей.
3. Подключение автоматики и датчиков: Монтаж датчиков температуры (защитных и рабочих), подключение контроллеров, контакторов и других элементов автоматики.
4. Меры безопасности: Обязательное соблюдение Правил устройства электроустановок (ПУЭ) и правил техники безопасности при работе с высоким напряжением. Установка защитных решеток, предупреждающих табличек.

Этап 4: Пусконаладка и тестирование

1. Предпусковые проверки: Измерение сопротивления изоляции всей системы после монтажа, проверка правильности фазировки, работоспособности защитных автоматов и контакторов.
2. Постепенный запуск: Включение ТЭН при минимальной мощности, постепенное увеличение нагрузки. Контроль за нагревом элементов, проверка воздушного потока.
3. Калибровка и настройка автоматики: Проверка точности показаний датчиков температуры, настройка порогов срабатывания защитных устройств, калибровка ПИД-регуляторов для обеспечения стабильного температурного режима.
4. Обучение персонала: Проведение инструктажа для эксплуатационного персонала по правилам работы с установкой, мерам безопасности и порядку действий в аварийных ситуациях.

Кейсы применения и оптимальные паттерны

Рассмотрим типовые сценарии применения воздушных ТЭН на 400 В, 2 кВт в B2B-среде, чтобы показать разнообразие подходов и решений.

Кейс 1: Вентиляция небольшого производственного цеха (SMB-сегмент)

• Задача: Поддержание минимальной комфортной температуры (+18°C) в холодное время года в цехе площадью 150 м² с приточной вентиляцией.
• Исходные данные: Существующая система вентиляции обеспечивает 1500 м³/ч приточного воздуха. Минимальная уличная температура -10°C.
• Решение: Установка секции из нескольких ТЭН общей мощностью около 12 кВт (включая запас). В данной секции один ТЭН на 2 кВт, 400 В может выполнять роль дополнительного, ступенчатого нагревателя. Управление осуществляется простым канальным термостатом с двухпозиционным (вкл/выкл) или трехступенчатым регулированием мощности. Защита от перегрева и замерзания при помощи аварийного термостата и датчика протока воздуха.
• Особенность: Фокус на надежности, простоте обслуживания и экономичности. Используются ТЭНы из углеродистой стали, если воздух не агрессивен.

Кейс 2: Поддержание микроклимата на фармацевтическом производстве (Регулируемый сегмент)

• Задача: Точное поддержание температуры (+22°C ± 1°C) и влажности в «чистых» помещениях класса ISO 7/8.
• Исходные данные: Приточный воздух проходит многоступенчатую очистку. Высокие требования к стерильности, отсутствие коррозии, надежность.
• Решение: В секции подогрева устанавливается набор ТЭН из нержавеющей стали AISI 316 (для устойчивости к дезинфицирующим средствам и влажности) с низкой удельной поверхностной мощностью (до 2,5 Вт/см²) для предотвращения «выжигания» частиц пыли. Управление осуществляется многоступенчатым ПИД-регулятором, интегрированным в центральную BMS. Предусмотрено резервирование нагревательных секций. ТЭН на 2 кВт, 400 В, может быть частью такого каскада, обеспечивая точную доводку температуры.
• Особенность: Приоритет — точность, надежность, соответствие строгим стандартам GMP (Good Manufacturing Practice). Высокая стоимость оправдана минимизацией рисков.

Оценка экономической эффективности и ROI

Инвестиции в системы обогрева приточного воздуха должны быть подкреплены расчетами экономической целесообразности. Для B2B-сегмента это включает оценку энергопотребления, совокупной стоимости владения (TCO) и ключевых показателей эффективности (KPI).

Расчет энергопотребления

Основная статья затрат при эксплуатации электрических ТЭН – это потребление электроэнергии.
Энергопотребление (кВт·ч) = Мощность ТЭН (кВт) × Время работы (часы)
Например, один ТЭН мощностью 2 кВт, работающий 8 часов в сутки в течение 200 дней в году:
2 кВт × 8 ч/день × 200 дней/год = 3200 кВт·ч/год
При средней стоимости электроэнергии для промышленных потребителей (ориентировочно 6-8 руб./кВт·ч, в зависимости от региона и тарифа):
3200 кВт·ч/год × 7 руб./кВт·ч = 22 400 руб./год
Этот расчет помогает оценить прямые операционные расходы и спланировать бюджет. Для более точного расчета необходимо учитывать ступенчатое или плавное регулирование мощности и фактическую загрузку ТЭН.

Total Cost of Ownership (TCO)

TCO – это общая стоимость владения системой на протяжении всего ее жизненного цикла.
TCO = Стоимость приобретения + Стоимость монтажа + Стоимость обслуживания + Стоимость электроэнергии за срок службы - Остаточная стоимость
Для ТЭН это включает:

• Стоимость ТЭН и вспомогательного оборудования: Цена самого нагревателя, коммутационной аппаратуры, датчиков, контроллеров.
• Стоимость монтажа и пусконаладки: Заработная плата инженеров и монтажников, стоимость расходных материалов.
• Стоимость обслуживания и ремонта: Регулярные проверки, чистка, замена изношенных элементов, аварийные ремонты. Средний срок службы воздушного ТЭНа из нержавеющей стали при правильной эксплуатации составляет 5-10 лет.
• Стоимость электроэнергии: Суммарные затраты за весь срок службы.

Минимизация TCO достигается за счет выбора качественных компонентов, профессионального монтажа и эффективной системы управления, которая оптимизирует энергопотребление. Например, ТЭН из нержавеющей стали, хоть и дороже на старте, может обеспечить более низкий TCO за счет большей долговечности и меньших затрат на ремонт по сравнению с углеродистой сталью в условиях повышенной влажности.

Ключевые показатели эффективности (KPI)

Оценка эффективности внедрения ТЭН может производиться по следующим KPI:

• Энергоэффективность (кВт·ч/1000 м³ воздуха или кВт·ч/°C подогрева): Позволяет сравнить различные решения и отслеживать динамику потребления.
• Стабильность температурного режима (отклонение от заданных значений, °C): Чем меньше отклонения, тем выше качество системы и комфорт.
• Количество аварийных остановок/поломок за период: Прямой показатель надежности системы и качества обслуживания.
• Затраты на ремонт и обслуживание на 1 кВт мощности/год: Позволяет оценить эксплуатационные расходы.
