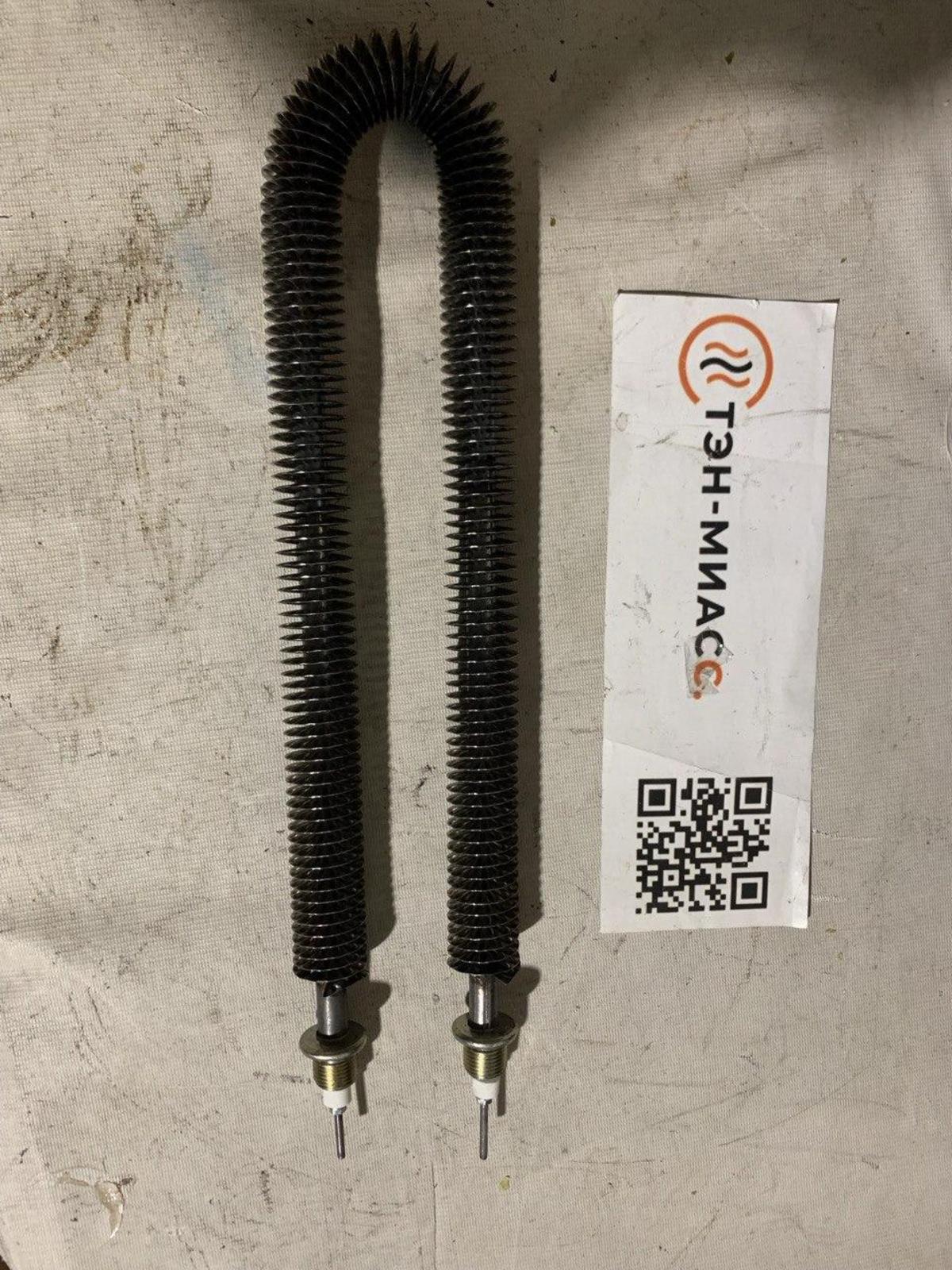

Тэн оребренный. Размеры: А=160 мм; D=13 мм; D1=30-35мм; r=80-90мм; Общая мощность: 2 кВт; Напряжение: 220 В;

Оребренный ТЭН с заданными параметрами: ключевые аспекты для повышения эффективности промышленных и коммерческих систем

При выборе нагревательных элементов для промышленных и коммерческих систем, таких как воздушное отопление, сушильные установки или системы вентиляции, руководители и технические специалисты сталкиваются с необходимостью оценки не только номинальной мощности, но и эксплуатационных характеристик. В фокусе данного обзора — оребренный трубчатый электрический нагреватель (ТЭН) с конкретными параметрами: длина оребренного участка (А) 160 мм, диаметр трубки (D) 13 мм, диаметр оребрения (D1) 30–35 мм, радиус изгиба (r) 80–90 мм, мощность 2 кВт и напряжение 220 В. Эти параметры определяют его уникальные свойства и область наиболее эффективного применения.

Сущность и функциональные преимущества оребренных ТЭНов

Оребренный трубчатый электрический нагреватель (ТЭНР) — это специализированный нагревательный элемент, конструкция которого разработана для максимальной теплоотдачи в воздушных и газовых средах. Его отличительная особенность — наличие оребрения (спиральной или ленточной навивки) на внешней поверхности металлической трубки. Это оребрение увеличивает площадь теплообмена в 1,5–2 раза по сравнению с гладкими ТЭНами аналогичного размера, что значительно повышает эффективность нагрева воздуха или газов.

• Конструкция: Основой ТЭНа является металлическая трубка (в данном случае, диаметром 13 мм), внутри которой расположена нихромовая спираль. Пространство между спиралью и стенками трубки заполнено высокоэффективным теплоизоляционным наполнителем (например, периклазом), который обеспечивает диэлектрическую прочность и оптимальную передачу тепла от спирали к трубке.
• Оребрение: На внешнюю поверхность трубки навита металлическая лента или спираль, формирующая ребра. Материал оребрения, как правило, углеродистая или нержавеющая сталь, выбирается исходя из агрессивности рабочей среды. Для заданных параметров ТЭНа наружный диаметр с оребрением составляет 30–35 мм, что является оптимальным для компактных систем с высокой эффективностью теплообмена.
• Принцип работы: Электрический ток, проходя через нихромовую спираль, вызывает ее нагрев. Тепло передается наполнителю, затем трубке и, благодаря увеличенной площади оребрения, эффективно рассеивается в окружающую воздушную среду. Критически важным условием для ТЭНРов является обеспечение принудительного обдува со скоростью не менее 6 м/с. Это предотвращает локальный перегрев, продлевает срок службы нагревателя и обеспечивает номинальную теплоотдачу.

Технические параметры и стандартизация для модели А=160 мм, D=13 мм

Детальное понимание технических характеристик конкретного оребренного ТЭНа позволяет точно интегрировать его в существующие или проектируемые системы, оптимизируя производительность и минимизируя эксплуатационные риски. Для модели с указанными размерами (А=160 мм, D=13 мм, D1=30-35 мм, r=80-90 мм, 2 кВт, 220 В) эти параметры имеют следующие значения и функциональное значение:

Маркировка и идентификация: что означают символы для закупщика и инженера

Система маркировки ТЭНов стандартизирована и предоставляет всю необходимую информацию о продукте в сжатом виде. Пример маркировки ТЭНР 16 А 13/2,0 О 220 Ф1 является наглядным пособием для понимания характеристик:

• ТЭНР: Тип нагревателя – Трубчатый Электрический Нагреватель Ребристый (оребренный).
• 16: Обозначение развернутой длины ТЭНа (в дециметрах, если не указано иное). В данном контексте может означать 160 мм активной длины.
• А: Длина контактного стержня (неоребренной части) – часто около 40 мм, используется для подключения и монтажа.
• 13: Диаметр трубки в миллиметрах. Соответствует D=13 мм в нашем случае.
• 2,0: Мощность нагревателя в киловаттах (2 кВт).
• О: Указывает на среду нагрева – Обдуваемый воздух или газы. Это подтверждает требование к минимальной скорости обдува (≥6 м/с).
• 220: Номинальное напряжение в вольтах (220 В).
• Ф1: Тип крепления или фланца (например, шпильки М6, М8, или конкретный фланец). Важно для механического закрепления нагревателя в оборудовании.

Правильная расшифровка маркировки позволяет точно подобрать элемент для замены или проектирования, избегая ошибок совместимости и обеспечения требуемой производительности.

Ключевые понятия и терминология в контексте воздушного нагрева

Для эффективного взаимодействия между отделами закупок, инженерии и эксплуатации важно иметь единое понимание специализированной терминологии:

• Оребрение: Металлические пластины или ленты, приваренные или навитые на поверхность ТЭНа для увеличения площади теплообмена с окружающей средой.
• Нихромовая спираль: Нагревательный элемент внутри трубки, выполненный из сплава никеля и хрома, обладающего высоким электрическим сопротивлением и жаропрочностью.
• Периклаз (оксид магния): Высокотемпературный диэлектрический наполнитель, используемый внутри ТЭНа для изоляции спирали и эффективной передачи тепла к стенкам трубки.
• Плотность мощности (Вт/см²): Отношение мощности ТЭНа к площади его активной нагревательной поверхности. У оребренных ТЭНов плотность мощности на трубке может быть выше, чем у гладких, благодаря эффективному теплоотводу.
• Обдув: Принудительное движение воздуха или газа вдоль поверхности нагревательного элемента. Критически важен для оребренных ТЭНов для предотвращения перегрева и обеспечения номинальной мощности.
• Калорифер: Устройство, предназначенное для нагрева воздуха или газа, часто оснащенное пучком оребренных ТЭНов.
• Терморегулятор: Устройство для поддержания заданной температуры, управляющее включением/выключением нагревателя.

Применение и экономическая целесообразность: где и почему ТЭНы такого типа приносят наибольшую выгоду

Оребренные ТЭНы с заданными параметрами находят широкое применение в различных отраслях, демонстрируя высокую эффективность и окупаемость инвестиций (ROI) за счет оптимальной теплоотдачи и долговечности. Их компактные размеры и мощность 2 кВт делают их идеальным решением для:

• Систем воздушного отопления: В калориферах, тепловых пушках, электрокалориферах и тепловых завесах для обогрева промышленных цехов, складских помещений, логистических центров, а также бытовых объектов большой площади.
• Вентиляционных и климатических систем: Для дополнительного подогрева приточного воздуха, поддержания комфортной температуры в вентилируемых помещениях.
• Сушильных и термических камер: В промышленных сушилках для древесины, пищевых продуктов, лакокрасочных покрытий, а также в лабораторных и бытовых сушильных шкафах, где требуется быстрый и равномерный нагрев воздушной среды.
• Системах оттайки: В промышленных холодильных камерах для предотвращения образования льда на испарителях, обеспечивая стабильную работу оборудования и снижение энергопотребления.
• Технологических процессах: В различных производственных линиях, где требуется точный и контролируемый нагрев газовых потоков.

Расчет ROI и снижение эксплуатационных затрат

Инвестиции в качественные оребренные ТЭНы окупаются за счет нескольких факторов:

1. Энергоэффективность: Высокая площадь теплообмена обеспечивает более быструю и равномерную передачу тепла, что снижает время работы нагревателя и, следовательно, энергопотребление. Оценка ROI может быть сделана путем сравнения энергозатрат на поддержание температуры с использованием ТЭНРов и других типов нагревателей.
2. Долговечность: При соблюдении условий эксплуатации (в первую очередь, достаточного обдува) оребренные ТЭНы имеют длительный срок службы, что снижает частоту замен и затраты на обслуживание и запасные части. Расчет совокупной стоимости владения (TCO — Total Cost of Ownership) должен учитывать не только стоимость покупки, но и расходы на электроэнергию, обслуживание и потенциальный простой оборудования.
3. Снижение простоев: Надежность ТЭНРов минимизирует риски внезапных отказов оборудования, что критически важно для непрерывных производственных процессов. Каждый час простоя может стоить компании значительных сумм.

Ориентировочная формула для первичной оценки ROI:

ROI = ( (Экономия энергии + Снижение затрат на обслуживание + Снижение потерь от простоев) / Первоначальные инвестиции ) * 100%

Пример: Если замена устаревших нагревателей на оребренные ТЭНы мощностью 2 кВт приводит к снижению энергопотребления на 15% и увеличению срока службы в 1,5 раза, то при стоимости электроэнергии X и стоимости обслуживания Y, экономия может составлять десятки тысяч рублей в год на одну установку.

Сравнительный анализ: оребренные ТЭНы против других методов нагрева воздуха

Принимая решение о выборе нагревательного элемента, важно сопоставить оребренные ТЭНы с альтернативными решениями. Это позволяет обосновать выбор с точки зрения совокупной стоимости владения и эксплуатационной эффективности.

Исходя из таблицы, оребренные ТЭНы представляют собой оптимальный баланс между стоимостью, эффективностью и долговечностью для систем, где требуется интенсивный и контролируемый нагрев воздуха или газов, особенно при наличии принудительного обдува. Они избегают сложностей, связанных с газовыми коммуникациями, и предлагают значительно лучшую теплоотдачу по сравнению с гладкими ТЭНами.

Выбор конкретной конфигурации оребренного ТЭНа, такой как модель с параметрами А=160 мм, D=13 мм, D1=30-35 мм, r=80-90 мм, мощностью 2 кВт и напряжением 220 В, является лишь первым шагом. Следующий этап — это детальное планирование его интеграции, эксплуатации и оптимизации для обеспечения максимальной производительности и минимизации рисков в реальных производственных условиях.

Продвинутая практика и внедрение оребренных ТЭНов в промышленные системы

После выбора оптимального типа нагревательного элемента, каким является оребренный ТЭН с заданными характеристиками, успешное внедрение в производственную или коммерческую инфраструктуру требует комплексного подхода. Это включает не только техническую реализацию, но и стратегическое планирование, оценку рисков и последующую оптимизацию. Данная часть статьи фокусируется на практических аспектах, позволяющих руководителям и специалистам максимально эффективно использовать потенциал этих нагревателей.

Этапы выбора, интеграции и контроля качества

Внедрение оребренных ТЭНов в существующие или новые системы проходит несколько критически важных этапов. Компетентное управление каждым из них гарантирует соответствие ожиданиям по производительности и сроку службы.

Выбор материала корпуса и оребрения: факторы среды эксплуатации

Для ТЭНа мощностью 2 кВт на 220 В с диаметром трубки 13 мм и оребрением 30–35 мм, материал корпуса и оребрения является ключевым фактором, определяющим долговечность и безопасность. Хотя углеродистая сталь (например, Сталь 20) является экономичным вариантом для чистых, сухих воздушных сред, существуют сценарии, требующие более стойких материалов:

• Нержавеющая сталь AISI 304: Универсальный выбор для общих промышленных применений, где возможна повышенная влажность или присутствие легких коррозионных агентов. Обеспечивает хорошую стойкость к окислению при высоких температурах.
• Нержавеющая сталь AISI 316: Рекомендуется для более агрессивных сред, включая присутствие хлоридов, некоторых кислот или щелочей. Идеально подходит для пищевой промышленности, фармацевтики, химических производств, где требуется повышенная коррозионная стойкость и гигиеничность.
• Нержавеющая сталь AISI 321 (или 310S): Для экстремально высоких температур (до 800-1000°C) и сред с высоким содержанием агрессивных газов. Этот выбор обусловлен наличием стабилизирующих добавок, таких как титан или никель, которые предотвращают межкристаллитную коррозию.
• Медь: Редко используется для оребрения воздушных ТЭНов из-за стоимости и более низкой жаропрочности по сравнению со сталью, но может применяться для специальных задач теплообмена.

Ориентировочное увеличение стоимости при переходе от углеродистой стали к AISI 304 может составлять 20-40%, к AISI 316 — 40-70%. Это инвестиции, которые окупаются за счет сокращения затрат на ремонт и замену в долгосрочной перспективе, особенно в агрессивных условиях.

Особенности монтажа и требования к воздушному потоку: обеспечение долговечности и эффективности

Правильный монтаж и эксплуатация напрямую влияют на срок службы и эффективность ТЭНа. Для элемента с A=160 мм, D=13 мм, D1=30-35 мм, r=80-90 мм, 2 кВт, 220 В, крайне важны следующие аспекты:

1. Обеспечение обдува: Минимальная скорость воздушного потока не менее 6 м/с является императивным требованием. Без этого ТЭН будет работать в режиме перегрева, что приведет к деградации нихромовой спирали, разрушению изоляционного наполнителя и преждевременному выходу из строя. Установка соответствующих вентиляторов и контроль скорости потока (например, с помощью анемометров) — обязательны.
2. Монтажное пространство: Радиус изгиба 80-90 мм (для U-образных конфигураций) позволяет размещать ТЭН в ограниченных пространствах, но требует точного проектирования установочных отверстий. Прямые ТЭНы длиной 160 мм могут монтироваться в ряд с минимальным зазором 1.5–2 диаметра оребрения (около 50-70 мм между центрами) для обеспечения равномерного обдува и предотвращения взаимного перегрева.
3. Тип крепления: Стандартные резьбовые соединения (шпильки М4-М8) обеспечивают надежное крепление. Важно использовать жаропрочные шайбы и гайки, а также следить за моментом затяжки, чтобы не повредить резьбу или корпус. Для ТЭНов с фланцевым креплением (например, Ф1) необходимо обеспечить герметичное соединение.
4. Электрическое подключение: Использование термостойких проводов и клемм, соответствующих номинальному току (для 2 кВт при 220 В это ~9.1 А), является обязательным. Контактные группы должны быть чистыми и плотно затянутыми, чтобы исключить искрение и дополнительные потери тепла.

Подключение и системы управления: интеграция в автоматизированные комплексы

Современные производственные процессы требуют интеграции нагревательных элементов в автоматизированные системы. Для ТЭНа с указанными параметрами это означает:

• Терморегулирование: Использование электронных терморегуляторов с ПИД-регулированием (пропорционально-интегрально-дифференциальное) для точного поддержания заданной температуры. Датчики температуры (термопары или терморезисторы) должны быть установлены в зоне максимального нагрева или в контролируемой среде.
• Защита: Обязательное включение в схему тепловых реле, автоматических выключателей и устройств защитного отключения (УЗО) для предотвращения перегрузок, коротких замыканий и поражения электрическим током. Датчики перегрева (термостаты аварийного отключения) должны блокировать работу ТЭНа при выходе температуры за допустимые пределы, особенно при отсутствии обдува.
• Интеграция с ПЛК: Возможность управления работой ТЭНа через программируемые логические контроллеры (ПЛК) для построения сложных алгоритмов нагрева, чередования режимов работы и взаимодействия с другими элементами системы (например, вентиляторами, насосами).

Пошаговая реализация проекта по внедрению или модернизации нагревательных систем

Внедрение или модернизация систем с использованием оребренных ТЭНов требует структурированного подхода. Ниже представлен типовой чек-лист этапов, который может быть адаптирован под специфику проекта:

1. Анализ требований и проектирование (Фаза 1: Оценка и Планирование)
   • Определение необходимой тепловой мощности и параметров ТЭНа (проверка соответствия заданным 2 кВт, 220 В, D=13 мм, A=160 мм).
   • Расчет требуемой скорости и объема воздушного потока.
   • Выбор материала ТЭНа исходя из рабочей среды.
   • Разработка схемы размещения ТЭНов и системы обдува.
   • Проектирование электрической схемы подключения и системы управления.
   • Оценка бюджета и сроков реализации.
2. Закупка и подготовка (Фаза 2: Приобретение и Подготовка)
   • Выбор надежного поставщика ТЭНов и сопутствующего оборудования (вентиляторы, датчики, терморегуляторы).
   • Контроль качества поставляемых компонентов (визуальный осмотр, проверка параметров).
   • Подготовка монтажной площадки, прокладка кабельных трасс.
3. Монтаж и подключение (Фаза 3: Инсталляция)
   • Установка ТЭНов в соответствии с проектной документацией, соблюдая зазоры и радиусы изгиба.
   • Подключение электрических цепей, заземление оборудования.
   • Монтаж датчиков температуры и вентиляционного оборудования.
   • Проверка механической фиксации и электрических соединений.
4. Пусконаладочные работы и тестирование (Фаза 4: Ввод в эксплуатацию)
   • Первичный запуск системы без нагрузки (или с минимальной нагрузкой).
   • Проверка работоспособности системы обдува и соответствия скорости потока.
   • Калибровка датчиков температуры и настройка терморегуляторов.
   • Тестирование аварийных систем защиты (перегрев, отсутствие обдува).
   • Измерение фактической потребляемой мощности и выходной температуры.
5. Обучение и документация (Фаза 5: Эксплуатация и Поддержка)
   • Обучение персонала правилам эксплуатации и базовому обслуживанию.
   • Подготовка полной эксплуатационной документации и инструкций.

Кейсы и типовые сценарии применения: от малых цехов до крупных производств

Оребренные ТЭНы с мощностью 2 кВт на 220 В, благодаря своей универсальности и компактности, эффективно используются в различных масштабах.

Кейс 1: Оптимизация сушильной камеры в малом производственном цехе (SMB)

Задача: Необходимость ускорить процесс сушки лакокрасочных покрытий на мебельных фасадах в небольшом цехе. Существующие инфракрасные лампы были энергозатратными и создавали неравномерный нагрев.

Решение: Внедрение двух U-образных оребренных ТЭНов с радиусом изгиба 90 мм, мощностью 2 кВт каждый, расположенных в верхней части сушильной камеры. Установлен осевой вентилятор, обеспечивающий скорость обдува около 8 м/с через ТЭНы, и простой терморегулятор для поддержания температуры 60°C.

Результат: Время сушки сократилось на 30%, энергопотребление снизилось на 15% за счет более эффективной конвекции и равномерного нагрева. Общие инвестиции окупились за 8 месяцев.

Кейс 2: Модернизация системы приточной вентиляции крупного производственного комплекса (Enterprise)

Задача: Существующая система подогрева приточного воздуха в цеху по производству электроники не справлялась с поддержанием заданной температуры в зимний период, что приводило к снижению комфорта и риску конденсации влаги.

Решение: Интеграция блока из 12 оребренных ТЭНов (прямых, A=160 мм, D=13 мм, 2 кВт каждый) из нержавеющей стали AISI 304 в приточный вентиляционный канал. Общая мощность блока составила 24 кВт. Установлена система автоматического управления на базе ПЛК, которая регулировала мощность нагрева в зависимости от температуры наружного воздуха и скорости потока (средняя скорость 10 м/с).

Результат: Стабильное поддержание температуры +22°C в цеху при температуре наружного воздуха до -25°C. Снижение аварийных ситуаций, связанных с температурными перепадами, на 90%. Повышение производительности труда за счет улучшения микроклимата.

Кейс 3: Система оттайки испарителей в пищевой морозильной камере (Regulated Industry)

Задача: В крупной морозильной камере для хранения мясной продукции требовалась надежная и гигиеничная система оттайки, не допускающая образования наледи на испарителях и соответствующая санитарным нормам.

Решение: Установка оребренных ТЭНов (U-образных, A=160 мм, D=13 мм, 2 кВт) с корпусом из нержавеющей стали AISI 316L, специально предназначенных для работы во влажных и агрессивных средах при низких температурах. ТЭНы были интегрированы в систему автоматической оттайки, активирующейся по расписанию и при определенных условиях влажности, с принудительным обдувом для равномерного распределения тепла.

Результат: Эффективная оттайка без ручного вмешательства, поддержание оптимальной производительности холодильного оборудования. Соответствие строгим санитарным стандартам за счет выбора материала. Сокращение времени простоя камеры для ручной очистки на 100%.

Оценка рисков и рекомендации по техническому обслуживанию

Для обеспечения долгосрочной и безопасной работы оребренных ТЭНов необходимо предвидеть потенциальные риски и внедрить регулярные процедуры технического обслуживания.

Основные риски:

• Перегрев: Основной риск, связанный с недостаточным обдувом. Приводит к разрушению спирали и диэлектрика.
• Коррозия: Неправильный выбор материала ТЭНа для агрессивной среды.
• Механические повреждения: При монтаже или эксплуатации, особенно для U-образных форм.
• Осаждение пыли и загрязнений: Снижает эффективность теплоотдачи и может привести к перегреву.
• Неисправности электрической части: Плохие контакты, перегрузки, короткие замыкания.

Чек-лист по техническому обслуживанию:

1. Еженедельно:
   • Визуальный осмотр ТЭНов на предмет внешних повреждений, пыли, окисления контактов.
   • Контроль работы вентиляторов и системы обдува.
2. Ежемесячно:
   • Измерение скорости воздушного потока через нагревательный блок.
   • Проверка температуры поверхности ТЭНа (при наличии термокамеры или пирометра).
   • Очистка оребрения от пыли и загрязнений (сжатым воздухом или мягкой щеткой).
3. Ежеквартально:
   • Проверка электрических соединений на предмет ослабления или окисления.
   • Измерение сопротивления изоляции (мегаомметром) для предотвращения пробоев.
   • Тестирование систем аварийной защиты (термостатов, реле).
4. Ежегодно:
   • Полная диагностика всей системы нагрева, включая управляющую автоматику.
   • Калибровка датчиков температуры.
   • Анализ энергопотребления и эффективности работы ТЭНов.
   • Плановая замена элементов с истекающим сроком службы (при необходимости).
