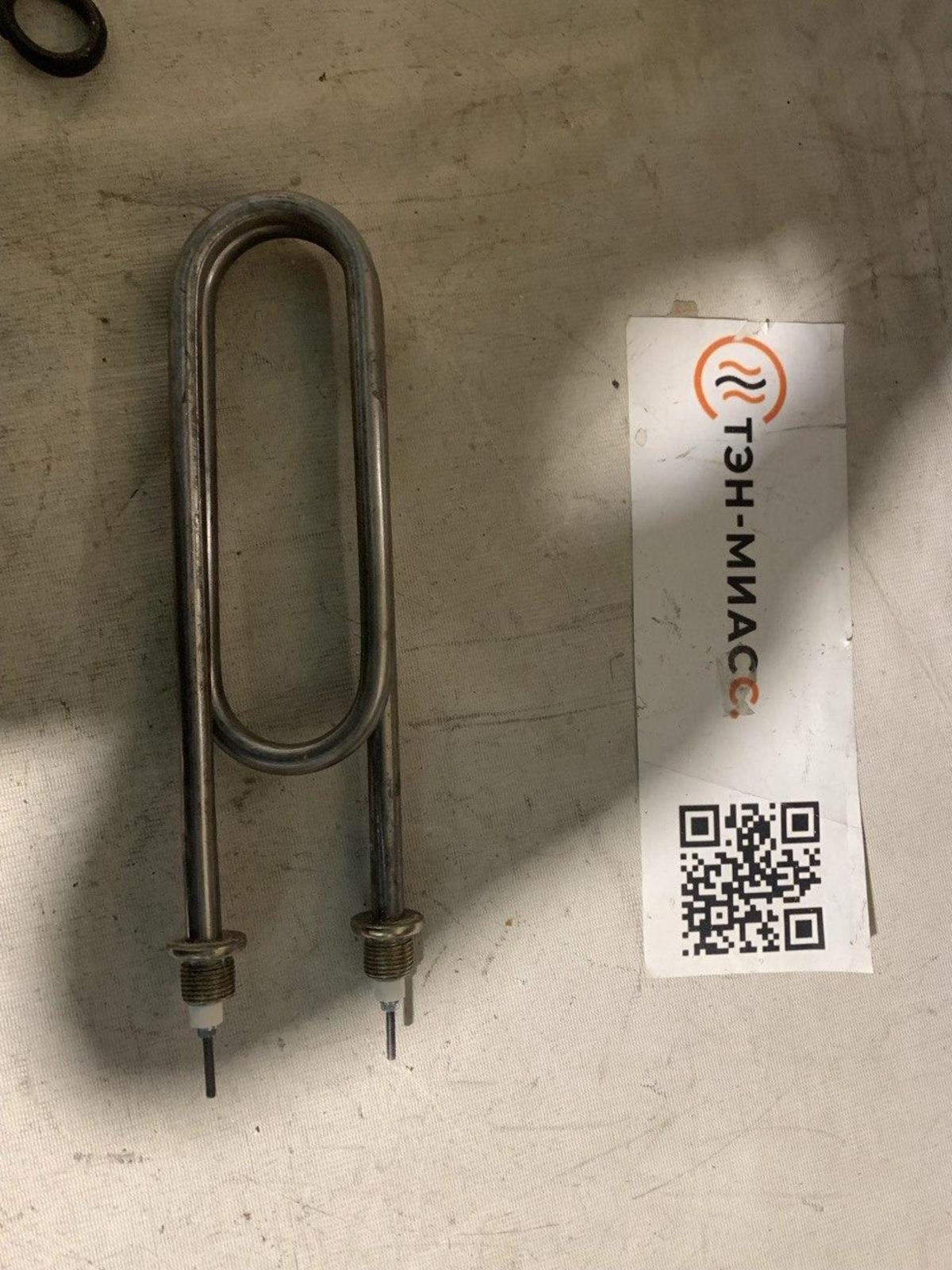

Тэн водяной мощностью 5 кВт. Длина 35. Напряжение 380

Тэн водяной мощностью 5 кВт. Длина 35. Напряжение 380 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные технические характеристики водяного ТЭНа 5 кВт

Водяной ТЭН мощностью 5 кВт — это универсальный нагревательный элемент, предназначенный для нагрева воды в различных бытовых и промышленных приложениях. Номинальная мощность составляет 5000 Вт (5 кВт), что делает его оптимальным выбором для семей из 3–5 человек и бойлеров объемом 50–100 литров.

Электрические параметры

Примечание: В поисковых результатах отсутствуют спецификации для напряжения 380 В — это трёхфазное напряжение, которое используется реже в бытовых приложениях. Большинство водяных ТЭНов 5 кВт производятся под 220 В (однофазное напряжение).

Рекомендуемое сечение кабеля питания: не менее 2,5 мм² для обеспечения безопасности при работе с таким уровнем потребления электроэнергии.

Размеры и конструктивные варианты

Основные габариты

Водяные ТЭНы 5 кВт выпускаются в различных длинах для разных применений:

Примечание: Длина 35 см (350 мм) находится в стандартном диапазоне компактных ТЭНов и может быть заказана как специальная модификация у производителей. В стандартном ассортименте такой размер встречается реже, поэтому рекомендуется уточнять наличие у поставщиков.

Конструктивные формы

U-образная форма (Ф.2) — одна из наиболее распространённых конфигураций:

• Межцентровое расстояние: 50–85 мм (в зависимости от модели)
• Материал оболочки: углеродистая или нержавеющая сталь
• Тип контактов: шпилька резьбовая М4 или М16

Скрепка-образная форма (Ф.7) — компактный вариант:

• Расстояние между клеммами: 50–55 мм
• Материал: нержавеющая сталь
• Применяется в компактных водонагревателях

Материал и долговечность

Выбор материала оболочки

Рекомендация экспертов: При выборе приоритизируйте нержавеющую сталь, так как она обеспечивает долгий срок службы и экономию на замене. Это особенно важно при постоянном контакте с водой.

Припайной штуцер обычно изготавливается из углеродистой или нержавеющей стали и имеет резьбу М16, М18, М21 или G1/2″ для надёжного соединения.

Производительность и скорость нагрева

Практические показатели для ТЭНа 5 кВт

Скорость нагрева воды при стандартных условиях:

• 50 литров нагреваются до 60°C примерно за 25–30 минут.
• 100 литров нагреваются до 60°C за 50–60 минут.
• 10 литров нагреваются с 20°C до 100°C примерно за 10 минут (требуется мощность 5,5 кВт).

Оптимальное применение:

• Бойлеры объемом 50–100 литров
• Семьи из 3–5 человек
• Системы отопления с дополнительным электроподогревом

Типичные применения водяного ТЭНа 5 кВт

Согласно производственным данным, водяные ТЭНы этой мощности применяются в:

• Водонагревателях (бойлеры накопительные и проточные)
• Кипятильниках для промышленного и бытового использования
• Котлах отопления электрических
• Умывальниках с подогревом
• Самодельных ёмкостях для нагрева воды
• Прочих нагревательных устройствах специального назначения

Электротехнические параметры и монтаж

Типы штуцеров и крепления

Для напряжения 380 В: ТЭН мощностью 5 кВт при трёхфазном подключении потребляет ток примерно 7,6 А на фазу, что значительно ниже, чем при однофазном подключении (22,7 А). Это делает использование на 380 В более безопасным в электросетях, рассчитанных на трёхфазное питание.

Регулярное обслуживание

Для обеспечения надёжной работы ТЭНа рекомендуется:

• Проводить регулярные проверки состояния элемента
• Очищать от отложений накипи (особенно в жёстких водах)
• Контролировать электрическое соединение контактов
• При необходимости заменять уплотнители и прокладки

Дополнительная информация: Большинство производителей предоставляют паспорта с детальными рекомендациями по эксплуатации. При возникновении вопросов рекомендуется связываться с менеджерами поставщиков.

Необходимые компоненты для установки

При покупке водяного ТЭНа 5 кВт убедитесь, что у вас есть:

• Кабель сечением не менее 2,5 мм²
• Автоматический выключатель соответствующего номинала (25–32 А)
• Ремкомплекты и запасные части: уплотнители, прокладки, штуцеры
• Правильный штуцер для вашей системы (М16, М18, М21 или G1/2″)

Все необходимые компоненты можно заказать у поставщиков вместе с основным элементом.

Рекомендации по выбору

Выбирая водяной ТЭН 5 кВт, обратите внимание на:

1. Материал оболочки — предпочитайте нержавеющую сталь для долговечности.
2. Конфигурацию — U-образная (Ф.2) для больших объёмов, скрепка (Ф.7) для компактных приложений.
3. Размер штуцера — должен соответствовать вашей системе подключения.
4. Страну производства — отечественные производители часто предлагают лучшее соотношение цены и качества.
5. Наличие паспорта — обязательно запрашивайте техническую документацию у продавца.

ТЭН мощностью 5 кВт — это оптимальное решение для нагрева 50–100 литров воды в условиях стандартной жилой сети. При правильном выборе материала и регулярном обслуживании такой элемент обеспечит надёжную работу в течение многих лет.

Следующая часть статьи:

В следующем разделе мы подробно рассмотрим размеры и конструкцию водяного ТЭНа 5 кВт, а также его монтажные особенности, чтобы помочь вам выбрать подходящий продукт для вашего проекта.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Размеры и конструкции водяного ТЭНа 5 кВт

После этапа выбора и определения основных характеристик водяного ТЭНа 5 кВт, следующим шагом становится понимание его размеров и конструктивных вариантов, а также деталей монтажа. Это поможет гарантировать правильное использование элемента в различных установках и системах.

Детали и размеры для установки

Размеры ТЭНа имеют значение не только для совместимости с вашим оборудованием, но и для эффективности его работы. Рассмотрим основные параметры, на которые стоит обратить внимание.

Данные размеры позволяют эффективно использовать ТЭН в стандартных бойлерах и нагревательных системах, сохраняя нужное количество горячей воды для потребностей семьи или бизнеса.

Конструктивные особенности

ТЭНы 5 кВт могут иметь различные конструктивные формы, что влияет на их производительность и область применения:

U-образная форма (Ф.2)

Наиболее распространённая форма, обеспечивающая равномерное нагревание воды. Подходит для больших бойлеров.

Скрепка-образная форма (Ф.7)

Компактный вариант для установки в небольшие системы, такие как умывальники или прикроватные бойлеры.

Монтаж и установка ТЭНа

Установка водяного ТЭНа 5 кВт требует внимательного подхода, особенно в вопросах электромонтажа и подключения к системе водоснабжения. Важно следовать ряду рекомендаций для успешного монтажа:

• Перед установкой выключите питание и отключите все электрические соединения.
• Убедитесь в совместимости размеров ТЭНа со стыковочными частями.
• Используйте герметичные прокладки при подключении для предотвращения протечек.
• Подключение должно выполняться только с помощью качественных кабелей и автоматического выключателя соответствующего номинала.

Советы по дальнейшему обслуживанию

Для безопасности и долговечности работы водяного ТЭНа важна регулярная проверка и профилактика:

• Осматривайте область подключения на наличие следов коррозии или сухих пятен.
• Заменяйте изношенные прокладки при каждом обслуживании.
• Проверяйте работу термостата и наличие накипи в системе, особенно в регионах с жёстой водой.

Энергетические требования и безопасность

С учетом высоких потребностей, связанных с работой ТЭНа мощностью 5 кВт, обязательно нужно учитывать электробезопасность. Вот ключевые аспекты:

• Сечение проводов, используемых для подключения, должно соответствовать установленным нормам безопасной эксплуатации.
• Рекомендуется использовать автоматические выключатели с защитой от короткого замыкания, чтобы минимизировать риски.
• При установке на 380 В, важно следить за равномерной нагрузкой на фазах для предотвращения перегрузок.

Подбор комплектующих для установки

Помимо самого ТЭНа, вы также должны быть уверены, что у вас есть все необходимые компоненты для монтажа. Рекомендуется подготовить:

• Кабели сечением не менее 2,5 мм²
• Подходящие автоматические выключатели и защитные устройства.
• Комплектующие для крепления и соединения: соединительные гайки и прокладки.

Наличие всех вышеперечисленных частей обеспечит безотказную работу водяного ТЭНа 5 кВт и повысит уровень безопасности вашей установки.

Следующий раздел статьи

В следующем разделе мы углубимся в различные аспекты ремонта, обслуживания и проверки работоспособности ТЭНа, а также рассмотрим, какие действия необходимо предпринимать при возникновении неисправностей.
