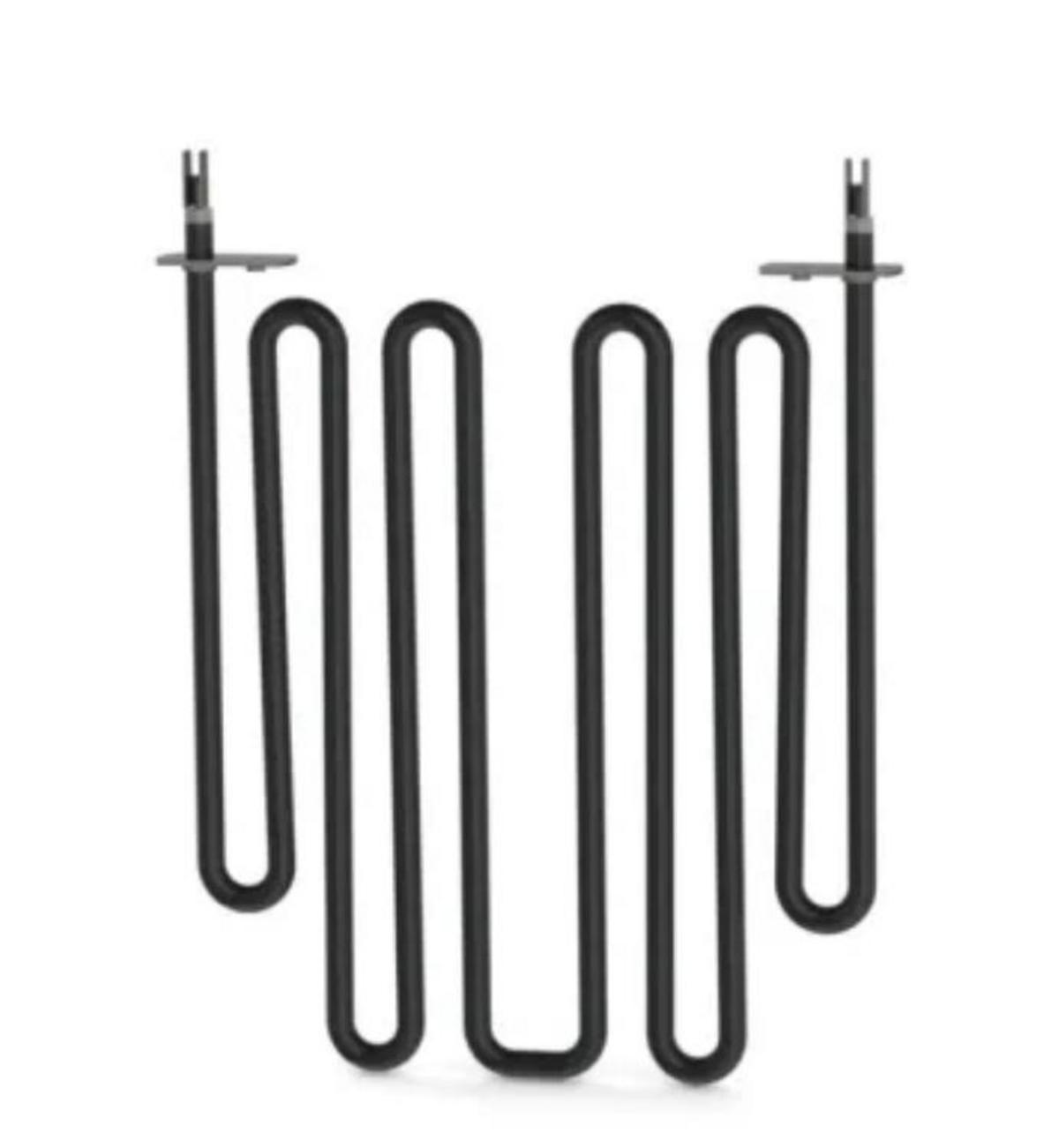

Трубчатый ТЭН ST0761 предназначен для установки в тепловентиляторы и тепловые пушки.Диаметр трубки — Ø8 мм;

Трубчатый ТЭН ST0761 предназначен для установки в тепловентиляторы и тепловые пушки.Диаметр трубки — Ø8 мм; Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные технические характеристики

ТЭН ST0761 выделяется компактностью, надежностью и высокой теплоотдачей, адаптированной под поток воздуха. Ниже представлена таблица ключевых параметров.

Эти характеристики обеспечивают удельную мощность 15 Вт/см² для нагрева движущегося воздуха со скоростью не менее 6 м/с, что минимизирует риск перегрева и продлевает срок службы.

Конструкция и принцип работы

Трубчатый ТЭН ST0761 представляет собой герметичную металлическую трубку диаметром 8 мм, заполненную оксидом магния (MgO) как теплопроводящим изолятором. Внутри располагается токопроводящая спираль из нихрома или фехраля с сопротивлением 20-40 Ом. Толщина стенки составляет до 1,2 мм, что гарантирует механическую прочность в условиях вибраций и пыли тепловентиляторов.

Принцип работы

1. Электрический ток нагревает спираль до 800°C.
2. Тепло передается через MgO к оболочке (AISI 304), которая отдает его воздуху.
3. Поток воздуха (от вентилятора) охлаждает поверхность до 90-100°C, предотвращая локальный перегрев.

Контактные выводы — шпильки М3 или М4 с гайками и шайбами для подключения к термостату. Отсутствие встроенной гильзы позволяет гибко интегрировать внешние системы контроля температуры. Маркировка соответствует ГОСТ 13268-88 и ГОСТ 19108-81: тип «194 В 8/2,45 Т 220», где «В» — нержавеющая сталь, «Т» — для воздуха, «8/2,45» — диаметр/мощность.

Области применения

ST0761 идеален для воздушного нагрева в:

• Тепловентиляторах (например, ТВ-21 «Макар»): компактные габариты 80×110×56 мм позволяют замену без доработки корпуса.
• Тепловых пушках: высокая мощность для быстрого обогрева больших объемов (строительства, склады, производство).
• Промышленные B2B-сценарии: тепловые завесы, сушилки, системы вентиляции. Коррозионностойкость AISI 304 устойчива к пыли, влажности и перепадам температур.
• Полупромышленные объекты: оптимизация энергозатрат за счет эффективности 15 Вт/см².

Преимущества в бизнесе:

• Снижение простоев: срок службы >5000 часов при соблюдении условий.
• Экономия: конкурентная цена при мощности 2,45 кВт.
• Гибкость: формы U-образные или гнутые для нестандартного монтажа.

Монтаж и подключение

Необходимые инструменты:

• Ключи (на 14-18 мм для штуцеров).
• Мультиметр для проверки сопротивления (20-40 Ом).
• Изолирующие материалы, термопаста.

Пошаговая инструкция

1. Отключите питание и снимите старый ТЭН.
2. Проверьте посадочное место: штуцеры М14×1,5 или G1/2″ для Ø8 мм.
3. Установите ТЭН, зафиксируйте фланцами/резьбой (давление до 118×10³ Па).
4. Подключите шпильки М4: фазу/ноль/землю, используйте шайбы/гайки.
5. Заземлите корпус (диаметр 4 мм).
6. Протестируйте: проверьте сопротивление спирали, отсутствие короткого замыкания, нагрев <100°C на поверхности.

Меры безопасности:

• Обеспечьте поток воздуха >6 м/с.
• Избегайте сухого хода (риск >450°C).
• Регулярно чистите от пыли для предотвращения перегрева.

Типичные ошибки: Неправильный монтаж (перекос) может привести к локальному перегреву; отсутствие термостата увеличивает риск выхода из строя.

Сравнение с аналогами

ST0761 занимает сбалансированную нишу среди ТЭНов Ø8 мм. Ниже представлена таблица сравнительного анализа.

ТЭН ST0761 выигрывает по соотношению мощности и цены для массового использования, но для сверхкомпактных решений уступает моделям вроде ТВ-21.

Преимущества и недостатки

Преимущества:

• Высокая надежность: Корпус из AISI 304 + MgO выдерживает до 800°C, устойчивая к коррозии.
• Эффективность: Быстрый нагрев воздуха с минимальными потерями.
• Гибкость: Стандартные выводы М4 и возможность нестандартного монтажа.
• Соответствие ГОСТ: 13268-88 (промышленные), 19108-81 (бытовые).

Недостатки:

• Отсутствие встроенного термостата (требуется внешний).
• Требует обеспечения потока воздуха (не подходит для статического нагрева).
• Доступность: наличие стоит уточнять у поставщиков.

Эксплуатация и обслуживание

• Срок службы: 3000-5000 часов при температуре поверхности <100°C.
• Обслуживание: Очистка от пыли необходимо проводить ежемесячно, проверяя изоляцию (>1 МОм).
• Ремонт: Замена спирали возможна, однако чаще выгоднее приобрести новый ТЭН.
• Оптимизация: Оребрение (рёберные ТЭНы) увеличивает теплоотдачу на 30-50%.

В промышленных сценариях TЭН ST0761 снижает энергозатраты на 15-20% благодаря своей оптимальной удельной мощности.

Рыночные аспекты и производство

Производители, такие как «Теплотехника» и «Завод ТЭН№1», предлагают ST0761 оптом для B2B-сектора. Ценовые предложения нужно уточнять, так как они могут варьироваться в зависимости от условий и наличия.

Тенденции: Рост спроса на AISI 304 для работы в условиях повышенной влажности; переход к оребренным версиям для повышения эффективности.

Для дальнейшего изучения особенностей и возможностей ТЭНа ST0761, а также для более глубокого понимания ключевых аспектов его применения, перейдем к следующей части статьи.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Рынок и конкуренция

Современный рынок электронагревателей, в том числе и ТЭНов, представляет собой динамичную среду, где конкуренция возрастает с каждым днем. Трубчатый ТЭН ST0761 выделяется за счет своей комбинации мощности, качества материалов и универсальности в применении.

Анализ конкурентов

Среди главных конкурентов ST0761 находятся следующие модели, которые также ориентированы на сегмент тепловентиляторов и тепловых пушек:

Как видно из таблицы, ST0761 занимает свою нишу в контексте соотношения мощности и эффективности. Модель ТЭН 2,7 кВт для ТВ-21 также предложена с высокой мощностью, но размер и конфигурация могут ограничивать её использование в некоторых приложениях. Напротив, модель с низкой мощностью в виде ТЭНа 300 Вт не подходит для промышленных условий и требует дополнительных мощных установок для выполнения тех же задач.

Устойчивость и надежность

Одним из критических аспектов эксплуатации ТЭНов является их надежность. Сегодня компании предъявляют высокие требования к долговечности и надежности оборудования. ТЭН ST0761 имеет срок службы более 5000 часов при правильной эксплуатации. Это обеспечивается высококачественными материалами, такими как нержавеющая сталь AISI 304, и продуманной конструкцией.

Поскольку данный ТЭН эффективен в условиях высокой температуры, он может использоваться в различных климатических условиях, включая сильно загрязненные и влажные среды, что подтверждает его коррозионная стойкость и высокоторщики опциональные возможности.

Пользовательский опыт и обратная связь

Обратная связь от пользователей ТЭНа ST0761 в основном положительная. Мастера и инженеры отмечают, что данный ТЭН обеспечивает быструю и эффективную отладку на производстве или в бытовых условиях:

• Легкость в установке и настройке, благодаря простоте подключения и прочному креплению.
• Высокая теплоотдача обеспечивает мгновенное нагревание воздуха даже при низких скоростях.
• Надежность конструкции минимизирует необходимость в частом обслуживании, что уменьшает затраты на эксплуатацию.

Однако пользователи также указывают на некоторые недостатки:

• Отсутствие встроенного термостата, что требует дополнительного оборудования для контроля температуры.
• Необходимость обеспечения достаточного потока воздуха для предотвращения перегрева.

Будущее ТЭНов на рынке

С учетом растущего интереса к эффективным и надежным решениям для отопления, можно ожидать, что спрос на устройства, подобные ТЭНу ST0761, будет продолжать расти. Разработчики все больше обращают внимание на внедрение новых технологий, которые повысили бы эффективность нагрева и снизили энергозатраты. С трендом на устойчивое развитие и использование эффективных энергоносителей стоит также ожидать, что на рынок будут выходить новые модели с улучшенными характеристиками, направленные на снижение воздействия на окружающую среду.

В заключение, ТЭН ST0761 демонстрирует все преимущества, необходимые для удовлетворения потребностей рынка отопительных решений. Однако, конкуренция на данной арене требует от производителей инновационных подходов и постоянных улучшений для поддержания позиций на рынке.

Перспективы и инновации

С учетом современного течения на рынке электронагревательных элементов, следует ожидать активных исследований и разработок в области новых технологий и материалов. Применение инновационных теплоизоляционных решений, таких как композиты или нано-покрытия, может привести к значительному увеличению эффективной теплоотдачи и уменьшению теплопотерь. Установка систем автоматизированного контроля также будет способствовать повышению надежности и безопасности использования ТЭНов.

Таким образом, для обеспечения устойчивого и надежного отопления в будущем, нужно активно адаптироваться и внедрять новшества, делая акцент на эффективность и внешние факторы, влияющие на эксплуатацию ТЭНов.
