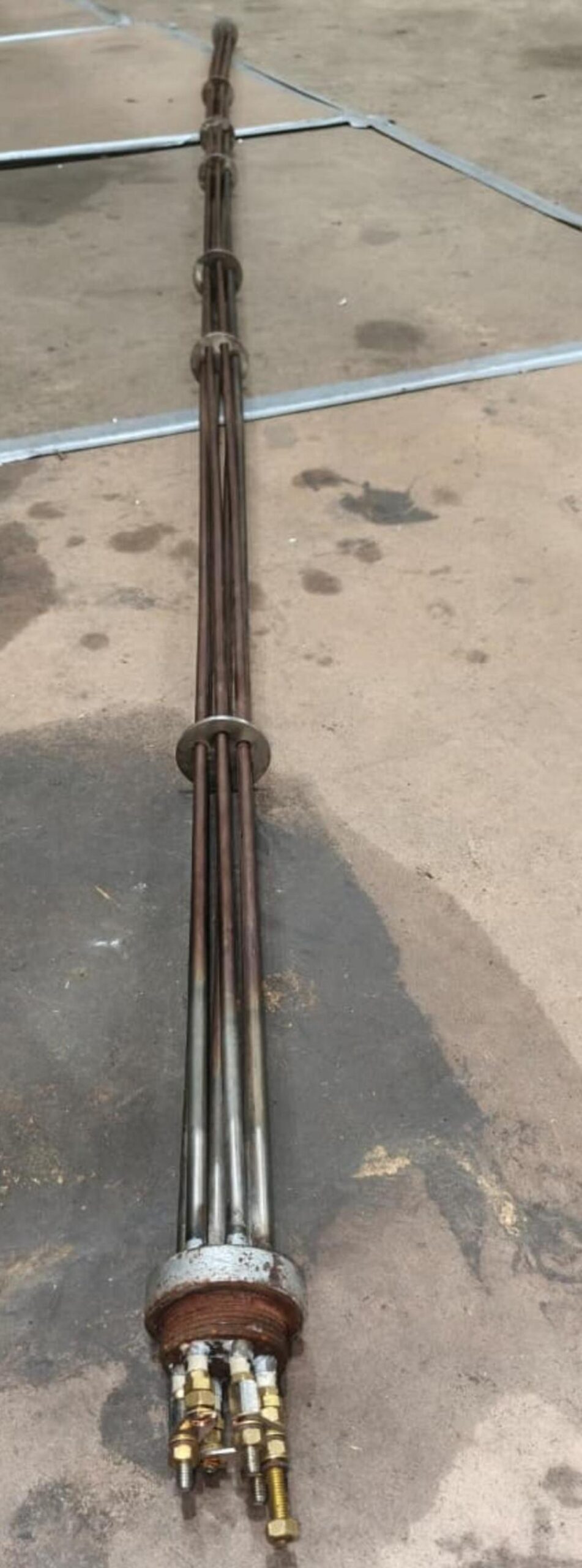

ТЭН взрывозащищенного исполнения, класс зоны 2А. Мощность ТЭН 15 кВт, 0.4кВ Длина нагревательных элементов ТЭН – 2,9м Внутренний диаметр трубы/гильзы 62,2мм.
ТЭН взрывозащищенного исполнения, класс зоны 2А. Мощность ТЭН 15 кВт, 0.4кВ
Длина нагревательных элементов ТЭН – 2,9м
Внутренний диаметр трубы/гильзы 62,2мм.
Общее описание и назначение взрывозащищенных ТЭНов класса зоны 2А
Взрывозащищенные ТЭНы (трубчатые электронагреватели) предназначены для работы в зонах повышенной взрывоопасности, где могут присутствовать горючие газы, пары или пыль, классифицируемые как зона 2А. Данный класс указывает на то, что взрывоопасные смеси гаснут лишь в экстренных случаях, в нормальных условиях они не образуются.
Для эксплуатации в таких зонах необходимо, чтобы ТЭНы имели взрывозащищенное исполнение, соответствующее требованиям соответствующих стандартов (например, ТР ТС 012/2011, ГОСТ Р, МЭК 60079). Это гарантирует безопасность и предотвращает искрообразование, а также превышение температуры до уровня самовоспламенения горючих веществ в окружающей среде.
Технические характеристики ТЭНа 15 кВт, 0.4 кВ с длиной 2,9 м и диаметром гильзы 62,2 мм
- Мощность: 15 кВт — высокая производительность позволяет использовать ТЭН в энергоемких промышленных процессах.
- Напряжение: 0.4 кВ (400 В) — стандартное напряжение для промышленного трехфазного питания, используемое для масштабных ТЭНов в зонах 2А.
- Длина нагревательного элемента: 2,9 метра — обеспечивает возможность размещения в трубах или гильзах большого диаметра для эффективного теплообмена.
- Внутренний диаметр трубы/гильзы: 62,2 мм — соответствует стандартам и обеспечивает надежность корпуса.
Корпус нагревателя обычно изготавливается из углеродной или нержавеющей стали, что гарантирует коррозионную стойкость и длительный срок службы. Особенности конструкции предполагают использование толстостенных труб, изготовленных из качественных материалов (например, 20Х13 нержавеющая сталь), с антикоррозийным покрытием.
Конструктивные особенности и требования по взрывозащите
Конструкция взрывозащищенного ТЭНа основана на принципе взрывонепроницаемой оболочки (маркировка Ex d), что исключает возможность выхода искр или перегретых элементов наружу. Это критически важно для предотвращения воспламенения окружающей взрывоопасной среды.
Основной аспект безопасности — соблюдение максимально допустимой температуры поверхности, соответствующей температурным классам T3 или T4, что ниже температуры самовоспламенения возможных газов или паров.
Использование надежных материалов и качественной электрической изоляции обеспечивает эксплуатационную безопасность и долговечность ТЭНа. Регулярное техническое обслуживание предполагает контроль состояния изоляции и очистку от нагара для поддержания температуры и безопасности.
Классификация и нормативы по взрывозащите для зоны 2А
Зона 2А характеризуется редким и кратковременным появлением взрывоопасных смесей, что требует от оборудования высокой надежности и соответствия стандартам. Оборудование должно иметь маркировку Ex d и принадлежать к классу IIA по группе газов.
Существующие нормативные документы, такие как ТР ТС 012/2011, ГОСТ Р и международные стандарты МЭК, устанавливают требования по конструкции, испытаниям и эксплуатации взрывозащищенных ТЭНов.
Применение и достоинства
Взрывозащищенные ТЭНы мощностью 15 кВт на напряжение 0.4 кВ активно применяются в таких отраслях, как нефтехимическая, газовая, пищевая и фармацевтическая. Их размеры (длина 2,9 м, внутренний диаметр 62,2 мм) позволяют использовать в широком спектре объектов с высокой теплопередачей и теплоёмкостью.
Использование высококачественных материалов корпуса гарантирует долговечную эксплуатацию и устойчивость к коррозии, что важно для индустриальных условий. Это делает ТЭНы надежным решением в условиях, где присутствует риск образования взрывоопасных смесей.
Итоговая структурированная техническая характеристика
| Параметр | Значение |
|---|---|
| Мощность | 15 кВт |
| Напряжение | 0.4 кВ (400 В) |
| Длина нагревательного элемента | 2,9 м |
| Внутренний диаметр гильзы | 62,2 мм |
| Материал корпуса | Углеродистая или нержавеющая сталь с антикоррозионным покрытием |
| Класс взрывозащиты | Ex d (взрывонепроницаемая оболочка) |
| Класс зоны | 2А (редкое кратковременное появление взрывоопасных газов) |
| Максимальная температура поверхности | Соответствует температурному классу (например, T3-T4) |
| Сертификация | ТР ТС 012/2011, ГОСТ Р, МЭК стандарты |
Эти аспекты создают полное представление о характеристиках, конструкции и применении взрывозащищенного ТЭНа мощностью 15 кВт, напряжением 0.4 кВ в зонах класса 2А. Следующая часть статьи подробнее рассмотрит методы установки и эксплуатации таких ТЭНов в специфических производственных условиях.
Методы установки взрывозащищенного ТЭНа 15 кВт
Установка взрывозащищенного ТЭНа должна проводиться в строгом соответствии с инструкциями производителя и действующими нормами. Одним из важнейших этапов является правильный выбор места установки, что поможет минимизировать риски и гарантировать эффективное нагревание технологических сред.
- Подготовка места установки: Перед установкой важно обеспечить соответствие окружающей среды требованиям по классификации зоны 2А. Это включает в себя проверку на наличие горючих газов, паров и пыли, а также учет наличия вентиляции для поддержания безопасного уровня концентрации.
- Монтаж: ТЭНы следует монтировать в горизонтальном или вертикальном положении в зависимости от типа технологического процесса. Установку нужно выполнять с использованием крепежных элементов, которые обеспечивают надежное и безопасное фиксирование нагревателя.
- Электрическое подключение: Подключение должно производиться опытными специалистами с использованием четырехжильного кабеля для трехфазной системы 0.4 кВ. Особое внимание при этом следует уделить правильной настройке защитных устройств, таких как автоматические выключатели и устройства защитного отключения (УЗО).
Техническое обслуживание и управление
Для обеспечения надежной работы ТЭНа, установленного в условиях взрывоопасной зоны, необходимо проводить регулярное техническое обслуживание. Рекомендуется следовать определённому графику, чтобы гарантировать эффективность эксплуатации:
- Контроль состояния изоляции: Необходимость регулярного контроля состояния электрической изоляции обусловлена высоким уровнем требований к безопасности в зонах класса 2А. Это может включать использование специализированных средств измерения и проводку визуальных проверок.
- Очистка от отложений: Ежемесячная очистка нагревателя от коксовых и других отложений помогает поддерживать высокую эффективность теплообмена и снижает риск перегрева.
- Брендовые замены компонентов: В случае обнаружения неисправностей или износа элементов, необходимо немедленно проводить замену на оригинальные детали указанного производителя, что позволит сохранить гарантии и эксплуатационные характеристики.
Безопасность эксплуатации
Обеспечение безопасности эксплуатации — ключевой аспект использования взрывозащищенных ТЭНов. Ниже приведены основные меры:
- Обучение персонала: Все работники, взаимодействующие с ТЭНом, обязаны пройти обучение по безопасным методам работы с взрывозащищенным оборудованием. Это поможет предотвратить аварийные ситуации и минимизировать риски.
- Мониторинг условий эксплуатации: Рекомендуется установить системы мониторинга, которые будут отслеживать изменения в температуре и давлении, а также сигнализировать о возможных отклонениях от нормы.
- Аварийное отключение: Важно предусмотреть жизненно важные аварийные отключения, такие как автоматические системы отключения, которые сработают при обнаружении аномалий.
Рекомендации по выбору оборудования
При выборе взрывозащищенного ТЭНа важно обращать внимание на некоторые ключевые моменты:
- Проверка сертификатов: Всегда выбирайте оборудование, имеющее необходимые сертификаты соответствия стандартам, таким как ТР ТС 012/2011 и ГОСТ Р. Это гарантирует соблюдение всех требований по безопасности.
- Анализ условий работы: Перед покупкой тщательно анализируйте условия, при которых будет работать ТЭН, включая тип нагреваемой среды и требуемую мощность.
- Консультации с производителями: В случае сомнений привлекайте специалистов для консультаций, таким образом вы сможете выбрать оборудование, полностью соответствующее специфичным нуждам вашего производства.
Заключение
Таким образом, правильная установка, регулярное техническое обслуживание и выполнение всех норм безопасности позволяют максимально эффективно использовать взрывозащищенный ТЭН мощностью 15 кВт в условиях зоны 2А. Обеспечение должного контроля и управления будет способствовать надежной и безопасной эксплуатации оборудования.
