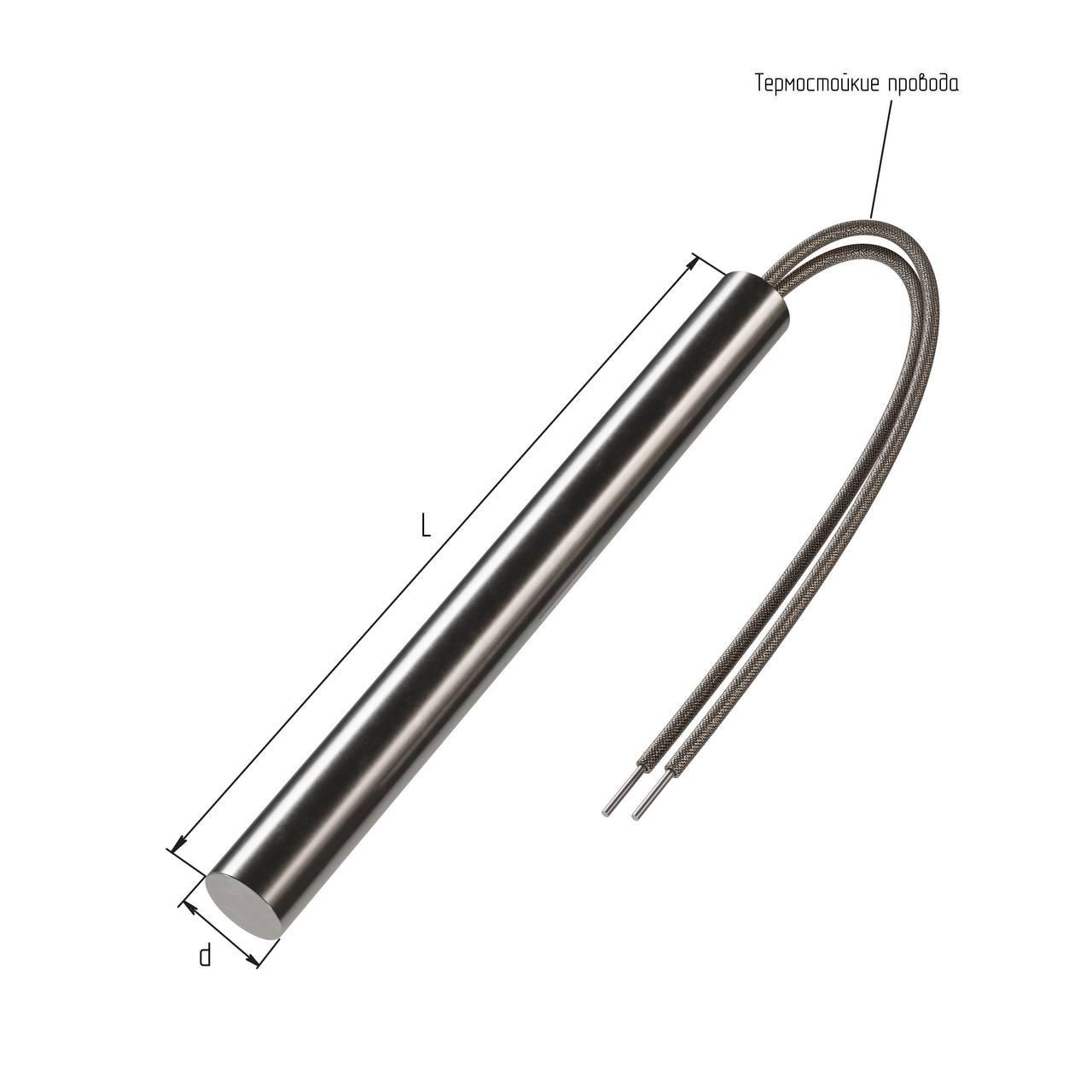

Патронный нагреватель. Диаметр 8 Длина 200 Мощность 300 Напряжение 220

Патронный нагреватель. Диаметр 8
Длина 200
Мощность 300
Напряжение 220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные технические параметры патронного нагревателя с указанными характеристиками

• Диаметр: 8 мм — стандартный размер для патронных нагревателей, обеспечивающий компактность и удобство монтажа в узкие отверстия.
• Длина: 200 мм — популярная длина, способствующая достаточной теплоотдаче; размеры варьируются от 20 мм до 1500 мм (иногда до 2000 мм).
• Мощность: 300 Вт — оптимальный уровень мощности для эффективного и безопасного нагрева; мощности варьируются от 100 Вт до 10 кВт.
• Напряжение: 220 В — стандартное напряжение для бытовых и промышленных систем в России и большинстве стран.

Конструкция патронного нагревателя

Патронный нагреватель представляет собой цилиндрический электронагревательный элемент (часто называемый «пальчиковым»), конструкция которого включает:

• Трубку из нержавеющей стали или другого коррозионно-устойчивого металла, служащую корпусом и тепловым каналом.
• Внутренний изолятор (обычно керамический), обеспечивающий изоляцию и фиксирование нихромовой (нагревательной) проволоки.
• Намотку нихромовой спирали RESCAL или аналогичного сплава, выделяющего тепло при подаче напряжения.
• Наполнитель (микрокремнезем или минераловатный порошок) для плотной фиксации спирали и улучшения теплопередачи.
• Контактные выводы из термостойких материалов, обеспечивающие подключение к электросети.

Особенности и преимущества патронного нагревателя 8×200 мм, 300 Вт, 220 В

• Высокая удельная мощность. Удельная мощность патронных нагревателей может достигать до 15 Вт/см², обеспечивая эффективный нагрев без перегрева самого устройства.
• Температурный диапазон. Рабочая температура ТЭНов варьируется от 300°C до 700°C, что делает их подходящими для множества промышленных и бытовых задач.
• Универсальность применения. Эти устройства находят применение в пресс-формах, 3D-принтерах, экструзионном оборудовании, печах, термостолах, а также в системах прогрева жидкостей.
• Высокая надежность и долговечность. Качественные материалы и точная обработка продлевают срок службы нагревателя.
• Простота монтажа и эксплуатации. Компактные размеры и стандартное напряжение обеспечивают легкость установки и замены.
• Экономичность. Высокая теплоотдача и низкие потери тепла обеспечивают эффективное потребление энергии.

Технические рекомендации и эксплуатация

• При монтаже в металлические блоки или пресс-формы рекомендуется использовать высокотемпературную монтажную пасту для повышения теплопередачи.
• Поверхность для монтажа должна быть ровной, без трещин и царапин — это увеличивает срок службы и эффективность нагрева.
• Контроль температуры необходим для предотвращения превышения максимальных рабочих значений (обычно от 300°C до 700°C).
• Выводы должны комплектоваться термостойкой изоляцией для безопасного подключения и продления срока службы.
• Патронные нагреватели могут комплектоваться термопарами для интеграции в системы контроля температуры.

Пример модели и вариации с похожими параметрами

На рынке представлено множество нагревателей с параметрами: диаметр 8 мм, длина 200 мм, мощность 300 Вт и напряжение 220 В. Например, такие устройства можно найти на площадках, как Ozon, с быстрым сроком доставки.

Существуют варианты с длиной от 50 до 300 мм и мощностью от 100 Вт до более чем 300 Вт на 220 В, что позволяет выбрать решение под специфические задачи.

Также доступны различные типы подключения — с гибкими проводами, жесткими выводами или с металлической оплеткой для защиты от механических повреждений.

Таблица основных параметров и технических характеристик для патронного нагревателя 8 мм, длина 200 мм, мощность 300 Вт, 220 В

Теперь рассмотрим более детально процессы монтажа и расчета тепловой мощности для патронных нагревателей, а также сравним их с альтернативными типами нагревателей, чтобы выбрать оптимальное решение для ваших нужд.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж патронного нагревателя

Процесс установки патронного нагревателя диаметром 8 мм и длиной 200 мм можно разделить на несколько этапов, которые обеспечивают правильное и эффективное использование устройства. Каждый этап имеет свои технические нюансы, которые важно учитывать для достижения оптимального результата.

1. Подготовка места установки

Перед установкой важно тщательно подготовить поверхность, где будет размещен нагреватель. Она должна быть ровной, без трещин и неровностей, что значительно улучшает контакт между нагревателем и материалом, который необходимо нагреть. Также стоит учесть, что любые загрязнения могут снизить эффективность теплоотдачи.

2. Монтаж нагревателя

При установке патронного нагревателя в металлические блоки или пресс-формы рекомендуется применять высокотемпературную монтажную пасту. Это не только улучшает теплопередачу, но и помогает избежать локального перегрева нагревателя.

Нагреватель должен быть помещен в подготовленный отверстие, которое соответствует его диаметру (8 мм). После этого его необходимо надежно зафиксировать, чтобы исключить возможность смещения или перемещения во время эксплуатации.

3. Подключение к электросети

Подключение нагревателя к электросети требует особого внимания. Выводы нагревателя должны быть защищены термостойкой изоляцией, что гарантирует безопасность при эксплуатации устройства. Необходимо следовать схемам подключения и инструкции производителя, чтобы избежать короткого замыкания и других электрических неисправностей.

Расчет тепловой мощности

Правильный расчет тепловой мощности имеет критическое значение для эффективной эксплуатации патронного нагревателя. Он позволяет определить, насколько быстро и эффективно устройство сможет нагреть необходимый объект.

Формула расчета

Основная формула для расчета необходимой мощности нагревателя имеет следующий вид:

P = Q / (Δt * t)

• P — мощность, необходимая для нагрева (Вт);
• Q — количество тепла, необходимое для нагрева материала (Дж);
• Δt — разница температур (°C);
• t — время, за которое необходимо нагреть материал до нужной температуры (с).

Эти параметры могут варьироваться в зависимости от материала и его объема, а также от желаемого результата.

Пример расчета

Допустим, необходимо нагреть 1 литр воды (объем = 1 кг) с 20°C до 100°C. Учтем, что удельная теплоемкость воды равна 4184 Дж/(кг·°C).

• Q = 1 кг * 4184 Дж/(кг·°C) * (100 — 20)°C = 334720 Дж;
• Δt = 100 — 20 = 80°C;
• t — допустим, это 600 секунд.

Таким образом, расчет мощности будет выглядеть так:

P = 334720 Дж / (80°C * 600 с) = 6.98 Вт

Итак, мощность в 7 Вт достаточно для данной задачи, однако для обеспечения необходимой скорости нагрева стоит учитывать и другие факторы, такие как потери тепла.

Сравнение с альтернативными типами нагревателей

Среди аналогичных устройств можно выделить несколько типов нагревателей: карбоновые, инфракрасные и теплоотводные. Каждый из них имеет свои преимущества и недостатки.

Выбор между различными типами нагревателей зависит от конкретных условий эксплуатации, доступного бюджета и технических требований. Патронный нагреватель 8×200 мм, 300 Вт, 220 В является отличным вариантом для тех, кто ищет компактное и эффективное решение для локального нагрева.
