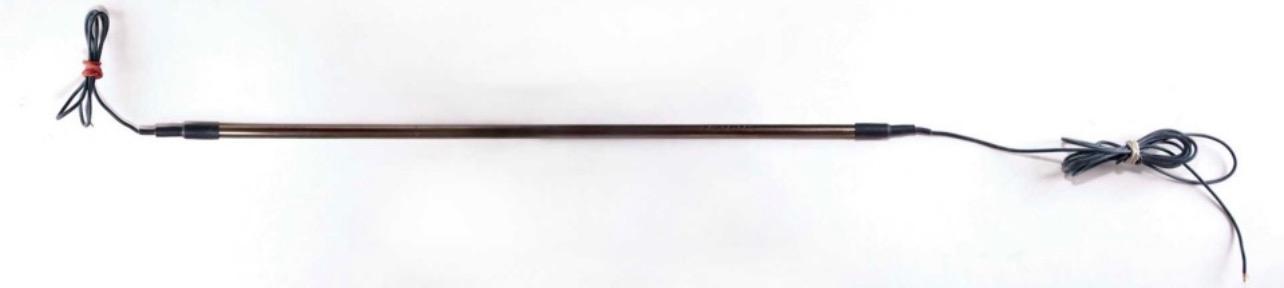

Тэны оттайки охладителя трюма Диаметр 8мм 220 в 600 вт длина 1800мм Rica 8184 325rvs 175 230v 600w
Тэны оттайки охладителя трюма Диаметр 8мм 220 в 600 вт длина 1800мм Rica 8184 325rvs 175 230v 600w
Технические характеристики и спецификации
ТЭНы оттайки трюмных охладителей стандартизированы для морских условий: низкая мощность на единицу длины (около 0,33 Вт/мм) предотвращает локальный перегрев, а малый диаметр обеспечивает гибкость монтажа в тесных рефрижераторных системах. Ниже приведена сводная таблица ключевых параметров:
| Параметр | Значение | Примечание |
|---|---|---|
| Напряжение | 220–230 В (однофазное, 50 Гц) | Стандарт для судовых сетей; совместимо с 230 В в моделях 325RVS 175 |
| Мощность | 600 Вт | Низкая удельная нагрузка (3–4 Вт/см²) для безопасной оттайки без перегрева |
| Диаметр трубки | 8 мм | Тонкостенная конструкция для быстрого нагрева; стандарт для компактных оттайщиков |
| Длина нагревателя | 1800 мм (1,8 м) | Развернутая длина для покрытия змеевиков трюма; активная зона ~1600–1700 мм |
| Материал трубки | Нержавеющая сталь (AISI 304/321 или аналог) | Коррозионностойкость к влаге, соли и конденсату в трюмах; альтернативы — медь или титан |
| Изоляция | MgO (перклаза, оксид магния) | Высокая термическая стойкость до 800–900 °C; электрическая прочность >2 кВ |
| Температура поверхности | До 200–450 °C (длительная) | Контроль для оттайки: не >150 °C в оребрении; риск перегрева при слабом обдуве |
| Тип монтажа | Штуцеры, фланцы или хомуты (G1/2–G1″) | Резьба/фланец для фиксации в охладителе; уплотнение паронитом до 450 °C |
| Форма | Прямая или U/T-образная (“T”) | Адаптирована для змеевиков; двусторонние выводы для 220 В |
| Срок службы | 5–10 лет | При правильном обдуве (>6 м/с воздуха) и чистке; гарантия 3–12 мес. |
| Ток | ~2,6–2,7 А (при 230 В) | Низкая нагрузка на сеть; защита от перегрузки ИБП/терморегулятором |
Эти параметры соответствуют промышленным стандартам для судовых ТЭНов: диаметр 8 мм входит в диапазон 6–24 мм, где малые размеры оптимизируют теплоотдачу в ограниченном пространстве трюмов. Мощность 600 Вт позволяет оттаивать лед за 15–30 минут при цикличной работе, с КПД 95–98%.
Применение в системах оттайки охладителей трюма
Основная функция ТЭНов — автоматическая или ручная оттайка рефрижераторных охладителей в грузовых трюмах судов. Охладители трюма (испарители) накапливают иней при заморозке продуктов (рыба, мясо), снижая эффективность на 30–50%. ТЭНы активируются термостатом, нагревая змеевик до 0–+10 °C, и сливают талую воду через трапы.
- Морское применение: В рефрижераторных судах (траулеры, контейнеровозы) для трюмов объемом 100–500 м³. Совместимы с хладагентами R404A/R508B.
- Циклы работы: 10–20 мин нагрев + пауза; двухрежимность (600/300 Вт) экономит 20–40% энергии.
- Интеграция: Монтаж в ребрах охладителя; обдув вентилятором (>6 м/с) обязателен для равномерного теплораспределения.
- Аналогичные системы: Используют похожие нагреватели 230 В для оттайки.
В промышленных сушилках или вентиляциях такие ТЭНы нагревают воздух до 150–250 °C, но в трюмах акцент на влажной среде с конденсатом.
Конструкция и материалы
Трубчатая конструкция включает герметичную трубку Ø8 мм с никелевым хромовым нагревательным элементом в MgO-изоляторе. Выводы представляют собой керамические изоляторы для 220 В с защитой от вибрации (хомуты).
Материалы для морских условий:
- Оболочка: Нержавейка (325RVS) устойчива к соли и коррозии.
- Оребрение (опционально): Алюминий/сталь увеличивают теплоотдачу в 2–2,5 раза, но требуют регулярной чистки от инея.
- Крепеж: Хомуты/штуцеры G1/2 с паронитовыми прокладками.
Длина 1800 мм и форма “T” или прямой позволяет изгиб под контур охладителя.
Монтаж, эксплуатация и меры безопасности
Пошаговый монтаж:
- Подготовка: Отключите рефрижирант, слейте конденсат; проверьте габариты (1800 мм).
- Фиксация: Вставьте в каналы охладителя, закрепите фланцами/хомутами; уплотните паронитом.
- Подключение: Выводы к термостату (230 В, 600 Вт); установите термореле (макс. 150 °C).
- Проверка: Тест на утечку (>2 кВ); запуск на 10 мин.
- Инструменты: Ключи, мультиметр, термометр; материалы — паронит, герметик.
Эксплуатация:
Регулярная чистка (каждые 100 циклов) от накипи/льда; обдув >6 м/с предотвращает перегрев. ИБП/PTC-защита от скачков.
Безопасность:
- Риск: Перегрев при слабом обдуве, коррозия в соленой среде.
- Меры: Автовыключение, заземление; не >80% номинальной мощности.
- Ошибки: Ослабленные крепления вызывают вибрацию; загрязнения снижают теплоотдачу.
Преимущества, недостатки и отзывы
Преимущества:
- Компактность: Ø8 мм идеален для трюмов; быстрая оттайка.
- Эффективность: Теплоотдача в 2 раза выше гладких аналогов.
- Долговечность: 5–10 лет в морских условиях; доступная цена.
- Универсальность: Подходит для воздуха/конденсата; возможны современные системы управления.
Недостатки:
- Чувствительность к загрязнениям, требующим чистки.
- Большие размеры ограничивают в малых системах.
- Не подходят для агрессивных химикатов без титана.
Отзывы пользователей:
- «Высокая скорость оттайки в холодном трюме; служит 7 лет без поломок.»
- «Эффективен при 600 Вт — экономит энергию на судне.»
Следует учитывать аналогичные модели при выборе и обслуживании ТЭНов, чтобы обеспечить их надежную работу в условиях морских судов. Теперь перейдем к сравнению различных моделей и их характеристик.
Сравнение с аналогами
Для лучшего понимания места ТЭНов оттайки охладителей в рыночной нише важно провести сравнительный анализ с другими моделями нагревателей, доступных на рынке. Это поможет выявить преимущества и недостатки каждого типа, а также оценить их применимость в разных сценариях эксплуатации.
| Модель/Тип | Диаметр (мм) | Длина (мм) | Мощность (Вт) | Напряжение (В) | Применение | Цена (руб., ориентир) |
|---|---|---|---|---|---|---|
| Rica 8184 / 325RVS 175 | 8 | 1800 | 600 | 220–230 | Трюмная оттайка | 2000–5000 |
| ТЭН 200 А13/1,6 “T” | 13 | 2000 | 1600 | 220 | Воздух/жидкость | 1500–3000 |
| ТЭН 210 В10/2,5 | 10 | 2100 | 2500 | 220 | Сушилки/вентиляция | 2500–4000 |
| Воздушный оребренный | 13 | 600 | 1500 | 220 | Обогрев | 590–768 |
Сравнение показывает, что модель Rica 8184 и 325RVS 175 имеет значительное преимущество в компактности благодаря небольшому диаметру (8 мм), что делает их предпочтительными для установки в ограниченных пространствах трюмов. Модели с большими диаметрами (например, 13 мм) могут не подойти для применения в условиях ограниченного пространства, где требуется высокая теплоотдача при минимальных размерах.
Рекомендации по выбору и обслуживанию
При выборе ТЭНа оттайки важно учитывать следующие критерии:
- Соответствие длине змеевика: Оптимальная длина нагревателя должна составлять 1800 мм для эффективного покрытия всей рабочей зоны испарителя.
- Материалы: Предпочтение следует отдавать нержавеющей стали для обеспечения долговечности в условиях повышенной влажности и соленой среды.
- Мощность: Для безопасной эксплуатации рекомендуется выбирать модели с мощностью менее 6 Вт на см².
- Маркировка: Важно проверять наличие оригинальной маркировки, например, Rica 8184, чтобы избежать подделок.
Обслуживание нагревателей включает регулярные проверки и чистку. Рекомендуется проводить чистку с использованием щеток или пара каждые 100 циклов работы. При повышении тока до 3 А или перегреве выше 450 °C следует рассмотреть возможность замены устройства. Хранить ТЭНы необходимо в сухом месте, чтобы избежать коррозии и других повреждений.
Заключение
ТЭНы оттайки охладителей трюма играют ключевую роль в поддержании высокой эффективности рефрижераторных систем на судах. Их применимость в условиях морского климата и высокая эффективность делают их незаменимыми в данной области. От правильного выбора моделей до регулярного обслуживания — все эти факторы в значительной степени определяют долговечность и надежность работы системы.
Учитывая важность надежных и высокоэффективных нагревателей в рефрижераторных судах, пользователям рекомендовано внимательно подходить к выбору конструкции и мониторингу их состояния для достижения оптимальных результатов эксплуатации.
