Резистивный нагревательный элемент: секреты эффективного отопления

Принцип работы: от физики к практике

В основе резистивного нагрева лежит закон Джоуля-Ленца, описывающий количество тепла Q, выделяемого в проводнике: Q = I² * R * t, где I — сила тока, R — сопротивление материала, t — время. Чем выше сопротивление и сила тока, тем интенсивнее нагрев. Этот процесс обеспечивает почти 100% эффективность преобразования электрической энергии в тепло.

Например, в резистивном греющем кабеле токопроводящие жилы из сплавов с повышенным сопротивлением, таких как никель-хром или канталь, равномерно выделяют тепло по всей длине. Мощность P, выделяемая элементом, можно рассчитать с помощью формул P = U² / R (где U — напряжение) или P = I² * R. В бытовых сетях с напряжением 220 В это позволяет точно прогнозировать тепловыделение. Для переменного тока при расчете используется среднеквадратичное значение напряжения.

Секрет эффективности заключается в том, что постоянное сопротивление материала обеспечивает стабильную мощность при номинальном напряжении. Однако без системы контроля температуры перегрев неизбежен. Здесь на помощь приходят терморегуляторы, которые модулируют подачу энергии, позволяя экономить до 50-70% электричества.

Резистивный нагрев можно разделить на прямой (ток проходит напрямую через нагреваемый объект) и косвенный (тепло передается через отдельный элемент, используя излучение, конвекцию или кондукцию). Косвенный метод в основном используется в отопительных системах, таких как ТЭНы и кабели, которые нагревают воздух или поверхности без непосредственного контакта с нагреваемой средой.

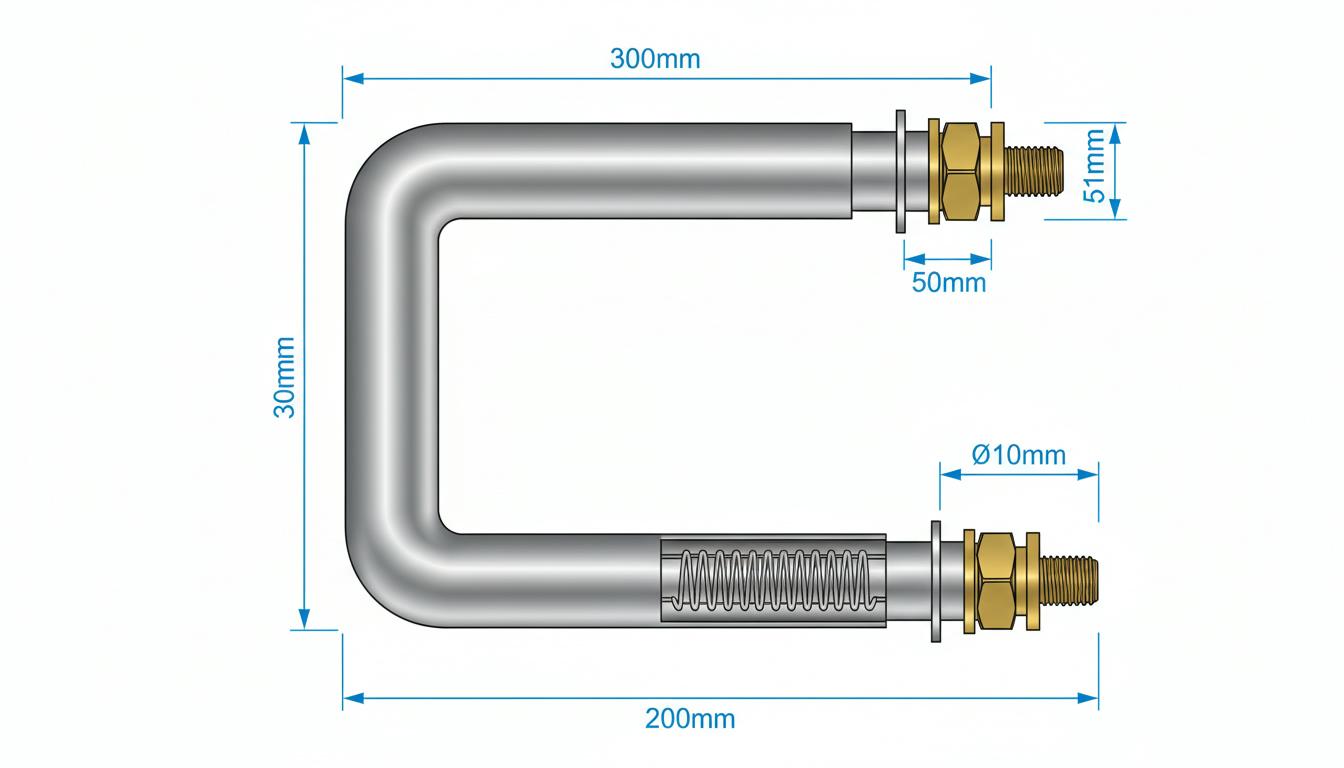

Конструкция резистивных нагревательных элементов

Конструкция резистивных элементов разработана таким образом, чтобы обеспечить максимальную надежность. Основные компоненты включают:

• Греющий элемент: Проволока, лента или пленка из материалов с высоким сопротивлением. Температура плавления достигает 1500°C, а рабочая температура — до 1200°C. Сплавы вроде кантала имеют температурный коэффициент сопротивления 70×10⁻⁶/°C.
• Изоляция и защита: Полимерные оболочки (например, фторполимер, лавсан), экраны для заземления и муфты. Толщина пленочных нагревателей составляет всего 0,5 мм.
• Соединения: Одножильные кабели подключаются петлей, а двужильные — с одной стороны через муфту.

Секрет долговечности элементов заключается в том, что использованные материалы негорючие, нетоксичные и стабильные со временем. Разбег сопротивления составляет 1-15%, что обеспечивает равномерный нагрев по области.

Виды резистивных нагревательных элементов

Резистивные элементы классифицируют по форме, мощности и режиму работы:

1. Классические резистивные элементы: Фиксированное сопротивление с равномерным нагревом, к которым относятся одножильные и двужильные кабели (мощностью 10-60 Вт/м).
2. Саморегулирующиеся элементы: Полимерная матрица, меняющая сопротивление в зависимости от температуры. При повышении температуры сопротивление возрастает, что снижает мощность — это защищает от перегрева. Подключаются с одной стороны и могут быть нарезаны на куски.
3. PTC-термисторы: Керамические материалы с резким увеличением сопротивления при температуре 70-150°C, идеальны для точного контроля.
4. Зональные элементы: Две параллельные жилы с поперечными соединениями для локального нагрева.

Инновационные разработки, такие как пленки FlexyHeat, начавшие использоваться с 2019 года, позволили ограничить температуру до 150°C при мощностях до 1500 Вт/м², что обеспечило саморегуляцию и предотвращение локального перегрева.

Напряжение варьируется от 12 до 600 В, при этом мощность может достигать от 100 Вт до 10 кВт+, а диаметры трубок находятся в диапазоне 8-18 мм, длина — до 6 м.

Применения в системах отопления

Резистивные элементы отличаются универсальностью и находят применение в различных областях:

• Бытовое отопление: Теплый пол (кабели под стяжку), инфракрасные панели, которые нагревают объекты напрямую.
• Антиобледенение: Кабели мощностью 20-40 Вт/м используются для предотвращения образования льда на крышах, трубах и дорожках.
• Промышленное использование: Нагрев форм, цилиндров и воздуха в печах. Трубчатые ТЭНы применяются в конвекторах.
• Специальные решения: Пленки для зеркал и термоматы для стен.

Секрет эффективности резистивного нагрева заключается в комбинировании с терморегуляторами и датчиками. Например, в "теплом полу" мощность составит 150-200 Вт/м², а температура — 25-30°C, что позволяет сэкономить до 30% по сравнению с конвекторами.

Преимущества и секреты энергоэффективности

Резистивный нагрев занимает лидирующие позиции по нескольким важным параметрам:

• Точный контроль: Возможность регулировки мощности и температуры, обеспечивая воспроизводимость ±1°C.
• Энергоэффективность: 100% КПД преобразования, зональный нагрев минимизирует потери.
• Надежность: Средний срок службы — от 20 до 50 лет, минимальные требования к обслуживанию. Выдерживают вибрации и коррозию (для защиты используются нержавеющая сталь, титан и другие стойкие материалы).
• Простота установки: Легкость монтажа (клеевые пленки, клипсы для кабелей) и возможность интеграции в существующие системы.
• Экономичность: Чаще оказывается дешевле альтернативных источников отопления, таких как газовые и масляные системы, для локального обогрева.

Секреты эффективности

• Выбор по нагрузке: Рассчитайте требуемую тепловую мощность (Вт/м²) по формуле P = S * q, где q — удельная нагрузка, зависящая от изоляции.
• Терморегуляция: Обязательный элемент в системах отопления, позволяющий экономить 40-60% энергии.
• Изоляция: Использование фольги или отражающих экранов поднимает отдачу на 25%.
• Зональность: Разделение системы на секции для равномерного нагрева.
• Саморегуляция: Элементы саморегулирования снижают риск перегрева и снижают потребление энергии на 15-20%.
• Материалы: Важно выбирать материалы с высоким сопротивлением и низким температурным коэффициентом электросопротивления для стабильности.

Необходимо избегать ошибок, таких как укорочение классических кабелей (что приводит к изменению сопротивления и перегреву) и игнорирование заземления.

Монтаж и эксплуатация: пошаговые секреты

Инструменты

• Мультиметр
• Терморегулятор
• Изолента
• Клейкая лента

Для кабеля (теплый пол)

1. Подготовьте поверхность: она должна быть ровной и сухой.
2. Разметьте шаг укладки (10-15 см).
3. Закрепите кабель клипсами и выведите концы.
4. Подключите кабель к сети 220 В через регулятор.
5. Проведите тестирование сопротивления (отклонение должно быть менее 5%).
6. Залейте стяжкой слоем 5-7 см.

Соблюдайте правила безопасности: используйте защиту IP65, отключение при превышении температуры 90°C и избегайте перехлестов.

Для пленок

Клеите пленку на заранее подготовленную поверхность и подключайте с помощью шин. Толщина менее 0,5 мм позволяет укладывать пленку под обои.

Секрет: перед первым запуском «просушите» систему в течение 48 часов на 50% мощности.

Инновации и будущее

• Саморегулирующиеся пленки: Технология PTC позволяет снизить мощность при температуре выше 150°C.
• Гибкие нано-композиты: Удельная мощность более 10 Вт/см² и температура до 500°C.
• Интеграция IoT: Умные регуляторы, работающие через Wi-Fi.
• Экологичные технологии: Минимальное воздействие на окружающую среду и возможность переработки полимеров.

В 2026 году ожидается развитие гибридных систем, сочетание резистивных и инфракрасных технологий для "умных" домов, что откроет новые горизонты в отоплении.

Теперь рассмотрим более подробные аспекты монтажа и выбора резистивных нагревательных элементов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и эксплуатация: пошаговые секреты

Подход к установке резистивных нагревательных элементов требует внимания к деталям, чтобы гарантировать эффективную и безопасную работу системы. Ниже рассмотрим основные этапы, необходимые инструменты и рекомендации по монтажу для различных типов систем отопления.

Инструменты для монтажа

• Мультиметр — для проверки сопротивления и правомерности монтажных соединений.
• Терморегулятор — необходим для управления температурой и предотвращения перегрева.
• Изолента и клейкая лента — используются для крепления и изоляции проводов и кабелей.

Монтаж кабельной системы (теплый пол)

1. Подготовка основания: Убедитесь, что поверхность ровная, чистая и сухая. Неровности могут привести к неравномерному нагреву.
2. Разметка: Определите шаг укладки кабелей, который обычно составляет 10-15 см в зависимости от желаемой мощности нагрева.
3. Закрепление: Закрепите греющий кабель с помощью монтажных клипс или специальных стяжек.
4. Подключение: Соедините концы кабелей с терморегулятором, следя за правильной полярностью.
5. Проверка: Измерьте сопротивление кабеля с помощью мультиметра. Отклонения должны быть менее 5% от заявленных значений.
6. Заливка стяжки: Залейте стяжку толщиной 5-7 см, обеспечивая равномерное распределение нагрева по всей площади.

Безопасность при монтаже

Ключевыми аспектами безопасности являются:

• Использование материалов с защитой IP65 для обеспечения влагостойкости.
• Автоматическое отключение системы при достижении температуры 90°C для предотвращения перегрева.
• Избегание перекрестков и перегибов кабелей, чтобы снизить риск повреждений.

Монтаж пленочных систем

1. Подготовка поверхности: Убедитесь, что стена или поверхность, на которую будут крепиться пленки, чистая и ровная.
2. Клей: Нанесите специальный клей на поверхность и аккуратно приклейте пленку, избегая пузырей.
3. Подключение: Специальные шины обеспечивают удобное соединение пленок. Убедитесь в правильности подключения.

При толщине пленки менее 0,5 мм можно укладывать ее под обои или другие декоративные материалы.

Секреты обслуживания и эксплуатации

• Тестирование
• Очистка: Держите поверхность, на которой располагаются нагревательные элементы, чистой, чтобы избежать накопления пыли и грязи, что может ухудшить теплопередачу.
• Техническое обслуживание: При необходимости проверяйте и обновляйте терморегуляторы и другие компоненты для поддержания оптимальной работы системы.
