# ТЭНы воздушные оребренные: форма Ф1, длина 240 мм, мощность 150 Вт, напряжение 220 В

Воздушные оребренные ТЭНы (трубчатые электронагреватели с оребрением, ТЭНР) представляют собой специализированные нагревательные элементы для эффективного нагрева воздуха или газовых смесей. Эти устройства оптимальны для сред, где воздух находится в неподвижном состоянии или движется со скоростью не менее 6 м/с. Модель с формой Ф1 (прямолинейная конфигурация), длиной 240 мм, мощностью 150 Вт и напряжением 220 В является стратегически важным решением для компактных систем обогрева. Её ключевое преимущество — минимальная потребляемая мощность при высокой теплоотдаче, достигаемой благодаря оребрению, что критически важно для энергоэффективности и долговечности систем в B2B-сегменте.

Ключевые понятия и терминология

• ТЭНР (Трубчатый электронагреватель оребренный): Это модификация стандартного ТЭНа, оснащенная спиральной лентой (оребрением) на внешней поверхности. Цель оребрения — многократно увеличить площадь теплообмена, что значительно повышает эффективность нагрева воздушных или газовых сред по сравнению с гладкими ТЭНами.
• Форма Ф1: Обозначает прямолинейную (стержневую) конфигурацию нагревательного элемента. Отсутствие изгибов упрощает монтаж в типовых воздуховодах и камерах, где требуется прямое размещение нагревателя.
• MgO-изоляция (Перклаз): Оксид магния (MgO) используется в качестве изоляционного наполнителя внутри трубки ТЭНа. Его высокая теплопроводность обеспечивает эффективную передачу тепла от нихромовой спирали к оболочке, а отличные электроизоляционные свойства гарантируют безопасность эксплуатации и сопротивление изоляции не менее 0,5 МОм (мегаом) в холодном состоянии. Это критично для предотвращения коротких замыканий и повышения надежности.
• Ваттная нагрузка (Вт/см²): Показатель мощности, приходящейся на единицу площади поверхности нагревательного элемента. Для оребренных ТЭНр этот показатель ниже по сравнению с гладкими ТЭНами при той же общей мощности, благодаря увеличенной площади теплообмена. Низкая ваттная нагрузка (например, 0,6–1 Вт/см для данной модели) существенно продлевает срок службы элемента, снижая риски перегрева и деградации материала.
• Среда «S» (Спокойный воздух) и «О» (Обдув): Эти обозначения классифицируют условия эксплуатации ТЭНа. «S» указывает на работу в неподвижном воздухе, «О» — на обдув воздухом со скоростью потока не менее 6 м/с. Правильный выбор среды критически важен для оптимальной теплоотдачи и предотвращения перегрева, который может сократить ресурс элемента и привести к аварии.

Конструкция и принцип работы

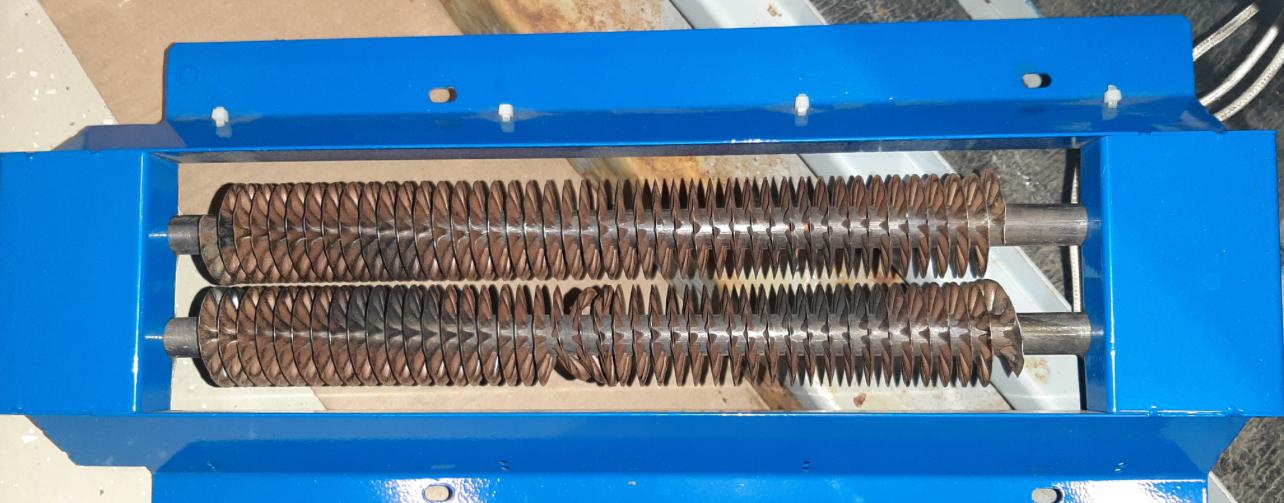

Оребренные воздушные ТЭНы состоят из трубчатого нагревательного элемента круглого сечения. В его основе — нихромовая спираль, заключенная в плотную MgO-изоляцию (перклаз), которая равномерно распределяет тепло и обеспечивает электроизоляцию. Внешняя оболочка трубки, обычно диаметром 8–13 мм, плотно обвивается спиральной гофрированной лентой. Эта лента, как правило, из углеродистой или нержавеющей стали, приваривается к концам трубки, обеспечивая однородность материалов и минимизируя термические напряжения, возникающие из-за различий в коэффициентах расширения при нагреве и охлаждении.

Ключевые элементы и их функциональное значение

• Трубка-оболочка: Для рассматриваемой модели характерный диаметр составляет 13 мм. В зависимости от агрессивности среды, она изготавливается из углеродистой стали (для стандартных условий) или нержавеющей стали (для коррозионных сред). С оребрением эффективный диаметр элемента достигает 33 мм, что наглядно демонстрирует увеличение площади теплоотдачи.
• Оребрение: Лента шириной 5,5–10 мм, навитая на трубку, является ключевым элементом для повышения эффективности. Она увеличивает площадь теплообмена в 5–10 раз по сравнению с гладкими ТЭНами, значительно интенсифицируя конвекционный нагрев воздуха или газовых смесей.
• Нагревательный элемент: Нихромовая спираль (сплав никеля и хрома) благодаря своему высокому электрическому сопротивлению и способности выдерживать высокие температуры без окисления является идеальным источником тепла. Плотная засыпка MgO-изоляцией гарантирует равномерность нагрева по всей длине элемента.
• Контактные выводы: Длина контактных стержней может варьироваться (типовые А=40 мм или В=65 мм), что обеспечивает гибкость при подключении. Предусмотрены различные варианты для интеграции в электрические цепи: плоские разъемы 6,3 мм, винты М3/М4, штырьковые выводы, керамические клеммы или защищенные провода. Это позволяет адаптировать ТЭН к различным стандартам монтажа и безопасности.

Форма Ф1, означающая прямую линейную конфигурацию, значительно упрощает монтаж в стандартные воздуховоды или калориферы. При длине 240 мм и мощности 150 Вт, ваттная нагрузка на поверхность элемента остается низкой (в диапазоне 0,6–1 Вт/см), что является критическим фактором для увеличения срока службы ТЭНа до 10 000 часов при соблюдении эксплуатационных условий. Такая низкая нагрузка минимизирует температурные напряжения и замедляет деградацию материалов.

Представленная модель с мощностью 150 Вт и длиной 240 мм обладает оптимизированной теплоотдачей для воздушных сред: как для неподвижного воздуха (обозначается как «S»), так и для принудительного обдува со скоростью более 6 м/с (обозначается как «О»).

Для принятия решений о закупке и внедрении, руководителям и техническим специалистам важно понимать, как данная модель соотносится с другими конфигурациями и их типичными характеристиками. Ниже представлена таблица для сравнения:

Назначение и применение

Основная функция оребренных ТЭНр — эффективный нагрев воздуха и газовых смесей. Модель мощностью 150 Вт и длиной 240 мм благодаря своей компактности и низкому энергопотреблению находит применение в условиях, где требуется точечный, контролируемый и безопасный обогрев.

Целевые сегменты и специфические сценарии использования

• Бытовые и коммерческие системы:
  • Малые вентиляторы и локальные обогреватели: Идеально для создания тепловых зон в офисах, небольших мастерских, или как компонент компактных тепловых пушек.
  • Сушилки воздуха и инкубаторы: Точный контроль температуры и влажности, где критична стабильность процесса. Низкая мощность позволяет минимизировать колебания температуры.
  • Системы защиты от конденсата: В электрошкафах, шкафах автоматики, где необходимо поддерживать температуру выше точки росы для предотвращения коррозии и отказов оборудования.
• Промышленные применения:
  • Нагрев в воздуховодах малой мощности: Интеграция в приточные вентиляционные системы небольших помещений или для локального подогрева воздуха в производственных линиях.
  • Лабораторное оборудование: В сушильных шкафах, термостатах, климатических камерах, где требуется прецизионный нагрев воздуха до 150–200°C.
  • Системы вентиляции с низкой производительностью: Для подогрева приточного воздуха в компактных установках, где мощные калориферы избыточны.
• Специфические и нишевые сценарии:
  • Обогрев в чувствительных электронных системах: Например, в телекоммуникационных шкафах или оборудовании видеонаблюдения, расположенном в холодных условиях, для поддержания рабочих температур компонентов.
  • Медицинское оборудование: В портативных аппаратах для поддержания заданной температуры, где важны безопасность, надежность и компактность.
  • Малые печи и муфели: Вспомогательный нагрев или основной элемент в компактных устройствах для термообработки при низких температурах.

Экономические и эксплуатационные преимущества оребрения

• Экономия объема и пространства: За счет многократного увеличения площади поверхности, оребренный ТЭН длиной 240 мм может заменить гладкий аналог длиной 1–1,5 м. Это позволяет создавать более компактные и эффективные системы обогрева, что критично для современных производственных линий и ограниченных пространств.
• Снижение эксплуатационных затрат и увеличение ресурса: Оребрение способствует более эффективному отводу тепла от оболочки нагревателя. Температура поверхности оребренного ТЭНа снижается до 200–300°C (вместо 500–600°C у гладких ТЭНов), что значительно продлевает срок службы элемента, уменьшает частоту замены и, как следствие, снижает общую стоимость владения (TCO).
• Высокая теплоотдача и КПД: Увеличение площади теплообмена на 300–500% за счет конвекции напрямую влияет на коэффициент полезного действия (КПД) системы, обеспечивая быстрый и равномерный нагрев при меньших энергозатратах по сравнению с гладкими аналогами.

Маркировка и спецификации

Стандартизованная маркировка ТЭНР (например, по ГОСТ Р 54828-2011) позволяет однозначно идентифицировать технические параметры элемента, что критически важно для подбора, заказа и сервисного обслуживания в промышленных условиях. Для рассматриваемой модели пример стандартной маркировки выглядит так: ТЭНР-Ф1-24-13/0,15-О-220.

Декодирование маркировки

• ТЭНР: Обозначает тип элемента — трубчатый электронагреватель оребренный.
• Ф1: Указывает на форму нагревателя — прямой, без изгибов. Это важно для проектирования посадочных мест и обеспечения совместимости.
• 24: Длина активной части элемента в дециметрах (дм), что соответствует 240 мм. Этот параметр критичен для определения области нагрева и интеграции в габаритные ограничения оборудования.
• 13: Диаметр трубки нагревательного элемента в миллиметрах. Влияет на жесткость конструкции и совместимость с крепежными элементами.
• 0,15: Номинальная электрическая мощность в киловаттах (кВт), т.е. 150 Вт. Это ключевой параметр для расчета энергопотребления и проектирования электрических цепей.
• О: Среда, в которой должен эксплуатироваться ТЭН. «О» означает обдув воздухом со скоростью не менее 6 м/с. Альтернативный вариант «S» (спокойный воздух) также возможен для данной модели, но требует других условий монтажа и контроля температуры поверхности.
• 220: Номинальное рабочее напряжение в вольтах (В). В данном случае 220 В является стандартным для однофазных промышленных и бытовых сетей в России.

Полные технические спецификации для модели

• Диапазон мощности: Хотя данная модель относится к низкому сегменту (150 Вт), оребренные ТЭНы в целом производятся с мощностью от 100 Вт до 5000 Вт и выше, что позволяет масштабировать решения под различные задачи.
• Напряжение питания: 220 В для этой модели. Однако, доступны варианты ТЭНр для различных промышленных стандартов — от 12 В до 380 В и выше, что обеспечивает гибкость при проектировании систем питания.
• Максимальная температура эксплуатации: Температура оболочки элемента может достигать 300–400°C, а температура нагреваемого воздуха — до 150–200°C. Превышение этих значений может привести к сокращению срока службы и выходу элемента из строя.
• Варианты монтажа: Для прямолинейных ТЭНр Ф1 применяются различные методы фиксации: штуцеры, фланцы, а также крепление пластинами, опрессовкой, пайкой или аргоновой сваркой. Наиболее популярными и экономичными являются зажимы, скобы и хомуты, обеспечивающие надежную фиксацию и тепловой контакт с окружающей средой.
• Срок службы: При соблюдении условий эксплуатации (правильный обдув, отсутствие загрязнений, поддержание допустимых температур) срок службы составляет 5000–10 000 часов. Это важный показатель для расчета Total Cost of Ownership (TCO) и планирования сервисного обслуживания.

Преимущества и недостатки

Оребренные ТЭНы Ф1 с низким энергопотреблением и компактными размерами обладают рядом критически важных преимуществ для B2B-применений, но также имеют специфические ограничения, которые необходимо учитывать при проектировании систем.

Преимущества для бизнеса и производства

• Высокая теплоотдача и энергоэффективность: Оребрение обеспечивает прирост КПД на 300–500% за счет увеличенной площади поверхности и интенсификации конвекции. Это напрямую приводит к снижению энергозатрат на единицу тепла и повышению окупаемости инвестиций (ROI) в долгосрочной перспективе.
• Компактность и оптимизация пространства: Модель длиной 240 мм заменяет существенно более длинные гладкие аналоги, что позволяет экономить производственные площади, проектировать более компактное оборудование и снижать габариты конечных продуктов.
• Долговечность и низкая эксплуатационная нагрузка: Низкая ваттная нагрузка (150 Вт на 0,24 м) минимизирует температурный стресс на материалы элемента, что значительно продлевает срок его службы и снижает риски внеплановых простоев оборудования.
• Универсальность форм и материалов: Хотя форма Ф1 является прямолинейной, возможность изготовления на заказ U-образных, круглых и других конфигураций, а также использование различных материалов (углеродистая сталь для бюджетных решений, нержавеющая сталь или титан для агрессивных сред), обеспечивает высокую адаптивность ТЭНов к специфическим требованиям производства.

Эксплуатационные недостатки и проектные ограничения

• Чувствительность к загрязнениям: Пространство между ребрами может забиваться пылью, мелкими частицами или волокнами, что существенно снижает эффективность теплоотдачи и приводит к перегреву элемента. Это требует регулярной очистки и, возможно, установки дополнительных фильтров в системе вентиляции, что увеличивает затраты на обслуживание.
• Ограничения по рабочей среде: Оребренные ТЭНы предназначены исключительно для воздушных или газовых сред. Погружение в жидкости или эксплуатация в условиях высокой влажности без специальной защиты не допускается, так как может привести к короткому замыканию и выходу из строя. Активная зона нагревателя должна быть полностью охвачена потоком воздуха для предотвращения локальных перегревов.
• Требования к монтажу при обдуве: При эксплуатации в условиях обдува (скорость потока более 6 м/с), особенно в промышленных вентиляционных системах, ТЭНы требуют надежной фиксации для предотвращения вибрации. Недостаточная фиксация может привести к разрушению сварных соединений оребрения и сокращению срока службы.

Сравнительный анализ: Оребренный против гладкого воздушного ТЭНа

При выборе нагревательного элемента для воздушных систем, ключевым фактором является соотношение эффективности, стоимости и срока службы. Ниже представлена сравнительная таблица, демонстрирующая преимущества оребренных ТЭНр на примере модели Ф1, 150 Вт.

Монтаж, эксплуатация и безопасность

Правильный монтаж и строгое соблюдение правил эксплуатации критически важны для обеспечения долговечности, безопасности и эффективности оребренных ТЭНр в промышленных и коммерческих системах.

Пошаговая инструкция монтажа и ввода в эксплуатацию

1. Предварительная проверка и контроль качества:
   • Обязательно проверьте маркировку ТЭНа на соответствие проектным требованиям (мощность, напряжение, форма, длина).
   • Измерьте сопротивление изоляции (между токоведущими выводами и оболочкой) мегаомметром. Значение должно быть не менее 0,5 МОм в холодном состоянии. При более низких значениях ТЭН может быть влажным и потребовать просушки или отбраковки.
   • Визуально осмотрите элемент на предмет механических повреждений оребрения, трубки или контактных выводов.
2. Установка и механическая фиксация в системе:
   • Установите ТЭН в предназначенное для него место в воздуховоде, калорифере или камере. Для форм Ф1 используются различные крепления: хомуты, скобы, специальные зажимы для штуцеров без резьбы. Обеспечьте надежную фиксацию для предотвращения вибраций, особенно в системах с принудительным обдувом.
   • Убедитесь, что активная (оребренная) часть нагревателя полностью находится в потоке нагреваемой среды. Контактные выводы могут выступать за пределы нагреваемой зоны.
   • При монтаже нескольких ТЭНов обеспечьте достаточное расстояние между ними для свободного прохождения воздуха и предотвращения взаимного перегрева. Рекомендуемое расстояние между осями – не менее 3-х диаметров оребрения.
3. Электрическое подключение и заземление:
   • Подключите ТЭН к источнику питания 220 В. Соблюдайте полярность (фаза/ноль, если применимо) и обязательно выполните заземление оболочки нагревателя в соответствии с действующими электротехническими нормами (ПУЭ).
   • Используйте рекомендованные варианты подключения: винтовые клеммы М4, плоские разъемы 6,3 мм, штырьковые выводы или керамические клеммы, обеспечивая надежный электрический контакт.
   • Проверьте корректность подключения и отсутствие коротких замыканий мультиметром.
4. Обеспечение условий обдува:
   • Для ТЭНр, предназначенных для обдува («О»), убедитесь, что система вентиляции обеспечивает минимальную скорость потока воздуха не менее 6 м/с через активную зону элемента. Недостаточный обдув приведет к перегреву и сокращению срока службы.
   • Для ТЭНр, предназначенных для спокойного воздуха («S»), убедитесь, что они находятся в закрытом объеме, но с возможностью естественной конвекции.
5. Тестирование и ввод в эксплуатацию:
   • Осуществите постепенный пуск системы. Контролируйте потребляемый ток (для 150 Вт при 220 В это около 0,68 А) и температуру нагреваемого воздуха, а также температуру поверхности ТЭНа (используя пирометр).
   • Убедитесь в стабильности работы и отсутствии посторонних запахов или шумов.

Меры безопасности и регламенты эксплуатации

• Температурный контроль: Категорически запрещается превышать максимальную рабочую температуру оболочки (до 300–400°C) и нагреваемого воздуха (до 150–200°C). В промышленных системах обязательно использование автоматики с термореле, датчиками температуры и системами аварийного отключения.
• Регулярная очистка: Оребрение является «пылесборником». Ежемесячная (или чаще, в зависимости от условий среды) очистка оребрения от пыли и загрязнений является обязательной. Это предотвращает снижение эффективности теплообмена, локальные перегревы и возгорания.
• Избегание «сухого хода»: Эксплуатация оребренного ТЭНа без адекватного воздушного потока или в среде, для которой он не предназначен, приводит к мгновенному перегреву и выходу из строя. Автоматика должна контролировать наличие потока воздуха.
• Защита от влаги: Электрические выводы ТЭНа должны быть защищены от попадания влаги. При работе во влажных условиях используйте ТЭНы со степенью защиты IP, соответствующей условиям среды.
• Квалифицированный персонал: Все работы по монтажу, подключению и обслуживанию должны выполняться квалифицированным персоналом, имеющим соответствующие допуски и опыт работы с электронагревательным оборудованием.

Типичные ошибки при эксплуатации и их последствия

• Недостаточный обдув: Самая распространенная ошибка. Приводит к перегреву ребер до >400°C, деформации оребрения, быстрому износу нихромовой спирали, пробою изоляции и возможному возгоранию.
• Неправильный монтаж: Ненадежная фиксация ТЭНа в системах с обдувом приводит к вибрациям, что может разрушить сварные соединения оребрения и вызвать механические повреждения.
• Использование в агрессивных средах: Применение ТЭНр с оболочкой из углеродистой стали в химически агрессивных средах приводит к быстрой коррозии и выходу из строя. Необходимо выбирать ТЭНы с оболочкой из нержавеющей стали или титана.
• Игнорирование загрязнений: Накопление пыли и отложений между ребрами создает тепловой барьер, снижая эффективность и вызывая перегрев, что ведет к поломке и пожароопасности.

Рынок, цены и изготовление на заказ

Рынок оребренных ТЭНр в России достаточно развит. Крупные производители, такие как «Электронагрев», «Далтэн», «Урал-ТЭН» и другие, предлагают широкий ассортимент продукции, обеспечивая доступность элементов в большинстве крупных городов: Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске и более чем 100 региональных центрах от Абакана до Тольятти.

Ценообразование и экономические аспекты

Ценовая политика на оребренные ТЭНы формируется в зависимости от мощности, длины, материала оболочки и оребрения, а также от объемов заказа. Для ориентира, аналог мощностью 1 кВт и длиной 600 мм может стоить в диапазоне 2000–3500 руб. Для рассматриваемой модели (150 Вт, 240 мм) ориентировочная цена составляет 800–1500 руб.

При оценке экономической эффективности для B2B-заказчика, важно учитывать не только закупочную стоимость, но и общую стоимость владения (TCO), которая включает:

• Капитальные затраты (CAPEX): Стоимость самого ТЭНа и сопутствующего оборудования (крепеж, проводка, автоматика).
• Операционные затраты (OPEX): Энергопотребление, стоимость регулярного обслуживания (чистка, контроль), затраты на замену вышедших из строя элементов.
• Скрытые затраты: Стоимость простоя оборудования из-за поломки ТЭНа, потери производства, логистические расходы на доставку и установку.

Оребренные ТЭНы, несмотря на возможно более высокую начальную цену по сравнению с гладкими аналогами, демонстрируют лучшую окупаемость инвестиций (ROI) за счет более высокой энергоэффективности, увеличенного срока службы и меньших затрат на обслуживание. Расчет ROI может показать, что инвестиции в более качественные оребренные ТЭНы окупаются в течение 1–2 лет за счет экономии энергии и снижения частоты замены.

Изготовление на заказ и индивидуальные решения

Возможность изготовления ТЭНр по индивидуальным параметрам является ключевым преимуществом для промышленных предприятий, сталкивающихся с нестандартными задачами. Можно заказать элементы с индивидуальной длиной (например, 240 мм), требуемой мощностью (150 Вт), заданной формой (Ф1), а также выбрать материал оребрения (алюминий для дополнительной теплоотдачи, титан для агрессивных сред) и трубки. Минимальная партия для таких заказов может начинаться от 1–4 штук, что делает их доступными даже для небольших проектов или прототипирования.

Изготовление на заказ позволяет точно соответствовать требованиям оборудования, оптимизировать систему по энергоэффективности и габаритам, а также обеспечить максимальную надежность в специфических условиях эксплуатации.

Дополнительные факты и тенденции

Рынок нагревательных элементов постоянно развивается, предлагая новые решения и стандарты. Эти тенденции могут быть важны для стратегического планирования и модернизации оборудования.

• Эволюция материалов оребрения: Современные разработки включают использование алюминиевого оребрения, которое может увеличить теплоотдачу на дополнительные 20% по сравнению со стальным. Это направление актуально для задач, где требуется максимальная эффективность при сохранении компактности.
• Альтернативные технологии нагрева: Наряду с ТЭНр, существуют керамические нагреватели, способные работать при сверхвысоких температурах. Однако их стоимость значительно выше, а применение ограничено специализированными процессами, что делает ТЭНр более экономически целесообразным решением для большинства воздушных систем.
• Стандарты качества и экологичность: ГОСТ Р 54828-2011 регулирует производство ТЭНр, обеспечивая соответствие продукции высоким требованиям качества и безопасности. Акцент на экологичности производства и использовании материалов без вредных веществ становится все более актуальным для компаний, ориентированных на устойчивое развитие и соответствие международным нормам.
• Инновационные применения: Компактность ТЭНр длиной 240 мм открывает двери для интеграции в высокотехнологичные и нишевые устройства. Например, такие нагреватели используются в дронах для обогрева батарей в условиях низких температур, в 3D-принтерах для поддержания стабильной температуры в камерах печати и в медицинских инкубаторах, где критична точность и надежность температурного режима.

Глубокое понимание конструктивных особенностей, принципов работы и ключевых эксплуатационных параметров оребренных ТЭНр, таких как модель Ф1, 150 Вт, 240 мм, является фундаментом для принятия обоснованных решений. Однако стратегическое преимущество достигается не только за счет правильного выбора компонента, но и посредством комплексного подхода к его внедрению, интеграции в общую инфраструктуру и постоянной оптимизации процессов. В следующей части мы рассмотрим продвинутые практики внедрения и эксплуатации, сосредоточившись на архитектурных решениях, пошаговой реализации, контроле качества и кейсах, демонстрирующих экономическую эффективность в различных бизнес-сценариях.

Продвинутая практика и внедрение

После того как фундаментальные характеристики и преимущества оребренных ТЭНр (ТЭНр) поняты, следующий критический шаг для B2B-сегмента — это их стратегическое внедрение и интеграция в комплексные производственные и климатические системы. Это включает не только техническую установку, но и проектирование архитектуры системы, оптимизацию процессов, обеспечение синергии с другими компонентами и постоянный мониторинг для максимизации эффективности и возврата инвестиций (ROI).

Архитектура систем с оребренными ТЭНр

Проектирование архитектуры системы, включающей оребренные ТЭНр, требует комплексного подхода, учитывающего не только теплотехнические параметры, но и аспекты безопасности, управления, интеграции и масштабируемости. Для модели Ф1, 150 Вт, 240 мм, это означает создание оптимальной микросреды для её эффективной работы.

• Зональное разделение нагрева: Вместо одного мощного нагревателя целесообразно использовать несколько маломощных ТЭНр, таких как 150 Вт модели, для создания зон локального нагрева. Это повышает точность температурного контроля, позволяет точечно компенсировать теплопотери и обеспечивает избыточность системы (выход из строя одного элемента не парализует весь процесс).
• Системы управления и автоматизации: Интеграция ТЭНр с программируемыми логическими контроллерами (ПЛК), PID-регуляторами (пропорционально-интегрально-дифференциальными) и системами SCADA (Supervisory Control and Data Acquisition) позволяет добиться максимальной точности поддержания температуры, адаптивного регулирования мощности в зависимости от нагрузки и дистанционного мониторинга.
• Датчики и обратная связь: Обязательно использование комплексной системы датчиков:
  • Термопары или терморезисторы: Для контроля температуры воздуха в зоне нагрева и на поверхности ТЭНр.
  • Датчики потока воздуха: Для ТЭНр типа «О» (обдув) критично контролировать минимальную скорость потока, чтобы предотвратить перегрев и «сухой ход».
  • Датчики влажности: В сушильных камерах или инкубаторах для поддержания оптимального микроклимата.

  Эти данные формируют обратную связь для системы автоматического управления.

• Механизмы безопасности: В дополнение к стандартному заземлению и защите от короткого замыкания, архитектура должна предусматривать:
  • Аварийные термовыключатели: Срабатывают при превышении критической температуры оболочки ТЭНр или воздуха.
  • Защита от перегрузки по току: Автоматические выключатели или предохранители, соответствующие номинальной мощности ТЭНр.
  • Системы сигнализации: Оповещение оператора или передача данных в централизованную систему при возникновении нештатных ситуаций.
• Вентиляционная инфраструктура: Для обеспечения оптимального обдува необходимо проектировать воздуховоды таким образом, чтобы минимизировать турбулентность и обеспечить равномерное распределение потока через нагревательный элемент. Использование направляющих пластин или диффузоров может значительно улучшить аэродинамику.

Правильно спроектированная архитектура обеспечивает не только эффективный нагрев, но и значительно снижает риски аварий, простоев и незапланированных расходов на ремонт, что является прямой выгодой для бизнеса.

Пошаговая реализация проекта внедрения ТЭНр

Внедрение оребренных ТЭНр в производственные или климатические системы должно следовать проектному подходу, разделенному на этапы. Это позволяет эффективно управлять ресурсами, контролировать качество и минимизировать риски.

1. Этап 1: Анализ и проектирование (Спринт 1-2)
   • Определение требований: Детальный сбор данных о целевой температуре, объеме нагреваемой среды, требуемой производительности, габаритных ограничениях, условиях окружающей среды и требованиях к безопасности. (Роли: Заказчик, Инженер-проектировщик, Технолог).
   • Выбор ТЭНр и материалов: На основе требований, подбор конкретных моделей ТЭНр (например, Ф1, 150 Вт, 240 мм) с учетом материала оболочки (углеродистая/нержавеющая сталь) и оребрения. (Роли: Инженер-теплотехник, Специалист по закупкам).
   • Разработка технического задания (ТЗ) и проекта: Создание детализированной проектной документации, электрических схем, чертежей размещения, спецификаций оборудования и системы автоматизации. (Роли: Ведущий инженер, Проектный менеджер).
   • Оценка TCO и ROI: Расчет полной стоимости владения и ожидаемой окупаемости инвестиций, сравнение с альтернативными решениями. (Роли: Финансовый аналитик, Руководитель проекта).
   • Артефакты: ТЗ, проектная документация, спецификации, финансовые расчеты.
2. Этап 2: Закупка и подготовка (Спринт 3-4)
   • Выбор поставщика и заказ: Организация тендера или выбор надежного поставщика, способного обеспечить требуемые объемы и сроки поставки, а также возможность изготовления на заказ. Заключение договоров. (Роли: Специалист по закупкам, Юрист).
   • Контроль качества при поставке: Входной контроль поставляемых ТЭНр – проверка маркировки, документации, механических повреждений, сопротивления изоляции. (Роли: Инженер по качеству, Кладовщик).
   • Подготовка инфраструктуры: Подготовка места установки, прокладка электропроводки, монтаж воздуховодов, установка систем управления. (Роли: Монтажники, Электрики, Сантехники).
   • Артефакты: Договоры поставки, акты входного контроля, протоколы готовности инфраструктуры.
3. Этап 3: Монтаж и интеграция (Спринт 5-6)
   • Механический монтаж ТЭНр: Установка нагревательных элементов в соответствии с проектной документацией, обеспечение надежной фиксации и соблюдение зазоров. (Роли: Монтажник, Инженер по монтажу).
   • Электрическое подключение: Подключение ТЭНр к системе электропитания и автоматики, заземление, проверка всех соединений. (Роли: Электрик, Инженер-электрик).
   • Интеграция систем управления: Настройка ПЛК, датчиков, терморегуляторов, программирование логики работы и безопасности. (Роли: Инженер по автоматизации, Программист АСУ ТП).
   • Артефакты: Акты скрытых работ, протоколы электроизмерений, схемы подключения АСУ ТП.
4. Этап 4: Тестирование и пусконаладка (Спринт 7-8)
   • Индивидуальные испытания: Поэтапное включение каждого ТЭНр, контроль токов, напряжений, температуры поверхности и воздуха. (Роли: Инженер по пусконаладке).
   • Комплексное тестирование: Запуск всей системы в различных режимах работы, проверка взаимодействия всех компонентов, функционирования автоматики и систем безопасности. (Роли: Инженер по пусконаладке, Технолог).
   • Обучение персонала: Обучение операторов и обслуживающего персонала правилам эксплуатации, мониторинга и устранения неисправностей. (Роли: Инженер по эксплуатации, Специалист по охране труда).
   • Артефакты: Протоколы испытаний, акты пусконаладочных работ, инструкции по эксплуатации.
5. Этап 5: Эксплуатация и оптимизация (Постоянный процесс)
   • Регламентное обслуживание: Регулярная очистка оребрения, проверка электрических контактов, контроль сопротивления изоляции, калибровка датчиков. (Роли: Обслуживающий персонал, Инженер по ТО).
   • Мониторинг производительности: Постоянный сбор данных о энергопотреблении, температуре, влажности, частоте срабатывания защит. Анализ отклонений. (Роли: Оператор, Инженер АСУ ТП).
   • Оптимизация и модернизация: На основе данных мониторинга, поиск путей улучшения энергоэффективности, снижения износа, повышения точности контроля. Рассмотрение внедрения новых технологий (например, алюминиевое оребрение). (Роли: Инженер-аналитик, Руководитель проекта).
   • Артефакты: Журналы ТО, отчеты по энергопотреблению, аналитические отчеты по эффективности.

Кейсы/паттерны использования ТЭНр Ф1, 150 Вт, 240 мм

Рассмотрим несколько типовых сценариев внедрения данной модели ТЭНр, демонстрирующих её адаптивность и экономическую ценность для различных сегментов B2B.

Кейс 1: Малый и средний бизнес (SMB) – Камера для сушки пищевых продуктов

Задача: Небольшое фермерское хозяйство или крафтовое производство нуждается в компактной и экономичной камере для сушки трав, фруктов или вяления мяса. Требуется стабильное поддержание температуры в диапазоне 40-70°C с минимальным энергопотреблением и простым обслуживанием.

Решение: Внедряется сушильная камера объемом 0.5-1 м³, оснащенная 4-6 ТЭНр Ф1, 150 Вт, 240 мм, расположенными равномерно по периметру или в нижней части. Каждый ТЭНр подключен через индивидуальный терморегулятор или единый ПЛК с возможностью зонального управления. Предусмотрен небольшой вентилятор (до 100 Вт) для обеспечения минимального обдува (режим «О»).

Экономический эффект:

• Низкие CAPEX: Общая мощность 600-900 Вт, что требует простой электропроводки и минимальных затрат на автоматику.
• Энергоэффективность: Суммарное потребление на уровне бытового утюга, что существенно снижает OPEX.
• Высокое качество продукта: Стабильный температурный режим без перепадов, продлевающий срок хранения и улучшающий вкусовые качества продукции.
• Простота обслуживания: Легкий доступ к ТЭНр для очистки от пыли или продуктов сушки.

ROI-метрики: За счет снижения брака и затрат на электроэнергию, а также возможности увеличения объемов производства, окупаемость инвестиций в такую камеру достигается за 6-12 месяцев.

Кейс 2: Крупное предприятие (Enterprise) – Подогрев приточного воздуха в цеху точной сборки

Задача: В крупном производственном цеху точной сборки необходимо поддерживать стабильную температуру приточного воздуха (например, 20-22°C) для комфорта персонала и предотвращения температурных деформаций материалов. Существующая центральная система вентиляции не справляется с локальными «холодными зонами» или требует слишком больших затрат на полное масштабирование.

Решение: Внедряется децентрализованная система подогрева приточного воздуха в «холодных зонах» с использованием модулей, каждый из которых содержит 10-15 ТЭНр Ф1, 150 Вт, 240 мм. Модули интегрируются непосредственно в небольшие воздуховоды или диффузоры. Каждый модуль оснащен собственным термостатом, датчиком потока воздуха и защитной автоматикой, подключенной к общей системе диспетчеризации здания.

Экономический эффект:

• Оптимизация энергопотребления: Вместо обогрева всего цеха до единой температуры, энергия расходуется только там, где это необходимо. Общая мощность одного модуля 1.5-2.25 кВт.
• Улучшение условий труда: Повышение комфорта персонала напрямую влияет на производительность и снижение заболеваемости.
• Снижение TCO: Меньшие затраты на модернизацию по сравнению с полной переработкой центральной системы, а также экономия на отоплении.
• Масштабируемость: Легкая адаптация системы к изменению планировки или новым требованиям путем добавления/удаления модулей.

ROI-метрики: Сокращение затрат на отопление до 15-20% и повышение производительности труда на 5-7% обеспечивают окупаемость проекта в течение 1.5-2.5 лет.

Кейс 3: Регулируемые отрасли (Regulated) – Поддержание температуры в медицинском инкубаторе

Задача: Производство медицинских инкубаторов для новорожденных, где требуется чрезвычайно высокая точность поддержания температуры (±0.1°C), надежность, стерильность и соответствие строгим медицинским стандартам.

Решение: В систему инкубатора интегрируются 2-3 ТЭНр Ф1, 150 Вт, 240 мм с оболочкой из медицинской нержавеющей стали (AISI 316L) и алюминиевым оребрением для максимальной теплоотдачи. Нагреватели работают в режиме «S» (спокойный воздух, обеспечивающий минимальную конвекцию) или с очень медленным, контролируемым обдувом. Используется двойная система термодатчиков и ПЛК с алгоритмами ПИД-регулирования для прецизионного контроля. Вся система проходит валидацию на соответствие ISO 13485.

Экономический эффект:

• Безопасность и надежность: Минимальная ваттная нагрузка и высококачественные материалы обеспечивают длительный срок службы и минимальный риск отказа, что критично для жизни пациентов.
• Соответствие стандартам: Возможность выбора материалов и тщательное тестирование гарантируют прохождение сертификации.
• Компактность: Малые размеры ТЭНр позволяют создать инкубатор с оптимальным внутренним объемом и эргономикой.
• Экономия энергии: Прецизионный контроль минимизирует перегрев и недогрев, что снижает общее энергопотребление системы.

ROI-метрики: Хотя прямые ROI менее очевидны из-за приоритета жизни и здоровья, снижение гарантийных случаев, улучшение репутации бренда и возможность выхода на новые регулируемые рынки формируют долгосрочную стратегическую окупаемость инвестиций. Высокая надежность снижает затраты на постпродажное обслуживание.

Оптимизация затрат и окупаемость инвестиций (ROI)

Для руководителей, отвечающих за бюджет и стратегическое развитие, понимание ROI является ключевым. Инвестиции в качественные оребренные ТЭНр, несмотря на их возможно более высокую начальную стоимость, обеспечивают значительную экономию в долгосрочной перспективе.

Формула расчета ROI:
\[ ROI = \frac{(Выгоды — Затраты)}{Затраты} \times 100\% \]

Где:

• Выгоды включают:
  • Снижение энергопотребления (за счет высокого КПД и низких температур оболочки).
  • Увеличение срока службы оборудования (меньше замен ТЭНр, меньше простоев).
  • Сокращение затрат на обслуживание (меньше необходимости в ремонте, реже чистка благодаря оптимизации воздушных потоков).
  • Повышение производительности (стабильность температуры, отсутствие сбоев).
  • Уменьшение брака (точный температурный контроль).
  • Снижение рисков (пожаробезопасность, соответствие нормам).
• Затраты включают:
  • Первоначальные капитальные вложения (стоимость ТЭНр, монтаж, автоматика).
  • Эксплуатационные расходы (электроэнергия, плановое ТО, персонал).
  • Скрытые затраты (обучение, документооборот).

Примерный расчет TCO (Total Cost of Ownership) для сравнения оребренных и гладких ТЭНр:

Представленные метрики показывают, что несмотря на более высокую начальную стоимость, инвестиции в оребренные ТЭНр обеспечивают долгосрочные выгоды за счет снижения операционных расходов и повышения надежности, что является ключевым для устойчивого развития бизнеса.
