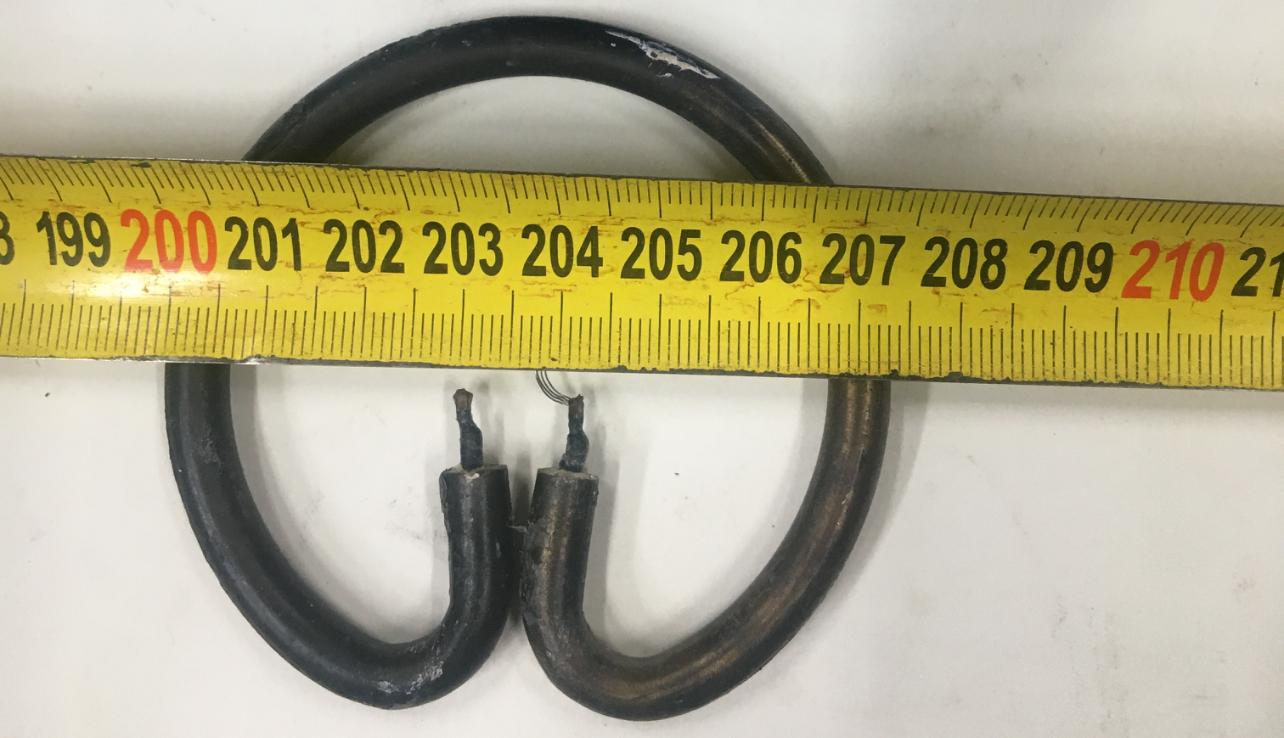

Трубчатый тэн на 110V, общий диаметр 74мм, диаметр трубки тэна 6мм

Трубчатый ТЭН на 110V с общим диаметром 74 мм и диаметром трубки 6 мм: Анализ специализированных решений для B2B

Трубчатые электронагреватели (ТЭНы) с напряжением 110 В, общим диаметром фланца или блока 74 мм и диаметром трубки около 6 мм представляют собой специализированные компактные устройства, предназначенные для нагрева жидкостей, воздуха или масел в ограниченных пространствах промышленных и бытовых системах. Хотя точного совпадения всех параметров (110V + 74 мм + 6 мм) в стандартных каталогах не всегда встречается, ближайшие аналогии сочетают эти характеристики в блоках ТЭНБ (блочные ТЭНы) для котлов и маломощных системах, где малый диаметр трубки обеспечивает критически важную гибкость конструкции и оптимизацию материалоемкости, что является ключевым фактором для снижения производственных затрат и повышения конкурентоспособности продукции.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Устройство, преобразующее электрическую энергию в тепловую, состоит из нагревательного элемента (нихромовая спираль) внутри металлической трубки, заполненной диэлектриком.
• ТЭНБ (Блочный ТЭН): Комплекс из нескольких ТЭНов, объединенных в единый фланец для удобства монтажа и подключения. Часто используются в котлах и промышленных емкостях.
• Оксид магния (MgO): Высококачественный электрический изолятор, используемый для заполнения оболочки ТЭНа. Обеспечивает электрическую прочность и теплопроводность, защищая нагревательный элемент.
• Нихром (Никелевый хромовый сплав): Основной материал нагревательного элемента, характеризующийся высоким электрическим сопротивлением и стойкостью к окислению при высоких температурах.
• Резьба G 2,5″: Стандартный тип резьбы для фланцевого соединения, обозначающий диаметр трубы в дюймах. В данном случае соответствует внешнему диаметру около 74 мм.
• ГОСТ и ТУ (Государственные стандарты и Технические условия): Нормативные документы, регламентирующие требования к качеству, безопасности и техническим характеристикам продукции в Российской Федерации.
• Рабочая среда: Тип жидкости или газа, который нагревается ТЭНом (например, вода, масло, воздух, щелочи). Выбор материала оболочки ТЭНа напрямую зависит от агрессивности рабочей среды.

Конструктивные особенности и спецификации

Трубчатые ТЭНы состоят из металлической трубки (оболочки), заполненной изоляционным материалом (обычно оксид магния MgO) с никелевым хромовым нагревательным элементом внутри. Торцы герметизированы, контактные стержни изолированы, сопротивление изоляции в холодном состоянии не менее 0,5 МОм. Такие ТЭНы выдерживают давление до 1,18·10^6 Па (примерно 11.8 атмосфер) и имеют радиус гибки от 19 мм, что позволяет интегрировать их в сложные и компактные системы.

Ключевые параметры для указанных размеров, представляющие стратегический интерес для проектировщиков и закупщиков:

• Напряжение: 110 В — стандарт для низковольтных систем, включая специализированные установки, экспортные модели для рынков США и Азии (36–127 В в маркировке). Это обеспечивает совместимость с распространёнными промышленными и бытовыми сетями в ряде стран, минимизируя необходимость в дорогостоящих преобразователях напряжения.
• Диаметр трубки: 6–7,4 мм — один из минимальных среди серийных решений (стандарты: 6,25; 8; 10 мм). Такой малый диаметр значительно снижает материалоемкость, облегчает формуобразование (U-образные, зигзагообразные конфигурации) и удешевляет производство, а также позволяет размещать нагревательные элементы в крайне ограниченных пространствах.
• Общий диаметр (фланец/блок): 74 мм (резьба G 2,5″ или гайка 74–76 мм под ключ 86–90 мм) — типичный размер для блочных ТЭНБ в котлах. Этот стандартный размер фланца упрощает интеграцию в существующие конструкции и унифицирует процесс замены компонентов.

Для 6 мм трубки характерна повышенная гибкость (радиус гибки 19–24 мм), что идеально для U-образных или зигзагообразных конфигураций в узких корпусах. Блоки собираются из 2–3 ТЭНов, монтируемых во фланец с предусмотренными перемычками для адаптации под одно- или трехфазное подключение, что расширяет их применимость.

Маркировка и стандарты

Маркировка ТЭНов следует общепринятым стандартам (ГОСТ и ТУ), предоставляя полную информацию о технических характеристиках изделия. Унифицированный формат помогает в подборе, закупке и инвентаризации:

ТЭН [длина см] А [диаметр мм]/[мощность кВт] [среда] [напряжение В] [крепление].

Примеры из практики:

• ТЭН 32А 13/0,4 L 110 Ф.1 110В 0,4кВт Ø13мм — обозначает ТЭН с развернутой длиной 32 см, диаметром оболочки 13 мм, мощностью 0,4 кВт, для воды, на напряжение 110В, с длиной контактного стержня 110 мм и фланцевым креплением типа Ф.1.
• ТЭН 42 А 13-0,5 Р 110 — U-образный ТЭН длиной 42 см, диаметром 13 мм, мощностью 0,5 кВт, предназначенный для нагрева щелочей (индекс «Р»), работающий от сети 110В.
• ТЭНБ-6 (d=7,4 мм, П — для слабых щелочей, соответствующий ГОСТ 15150-69) — блочный ТЭН с диаметром трубки 7,4 мм, адаптированный для работы в слабощелочных растворах согласно климатическому исполнению.

Индекс среды нагрева указывает на допустимые условия эксплуатации и выбор материала оболочки:

• В: Вода (различные подкатегории: Х — холодная, P — проточная, J — кипячение).
• Z: Масло и жиры.
• O/K: Подвижный воздух (О — с температурой поверхности ТЭНа до 450°C, K — до 250°C).
• S/T: Спокойный воздух (S — до 450°C, T — до 250°C).
• P: Щелочные растворы.

Диаметры оболочки, как правило, варьируются от 6,25 до 13 мм, а напряжение 110 В стабильно присутствует в списке номинальных значений, что подтверждает его востребованность в специфических промышленных и экспортных проектах.

Применение в практике

ТЭНы с указанными характеристиками демонстрируют высокую востребованность в ряде ключевых сегментов, где компактность, энергоэффективность и долговечность являются критически важными:

• Котлы отопления: Блоки ТЭНБ-6 кВт (с фланцем 74 мм) являются стандартным компонентом для электрических котлов (ЭВП), а также для интеграции в твердотопливные или комбинированные котлы таких производителей, как Евраз Кессель и ZOTA. Рабочая длина в 320 мм оптимальна для большинства моделей, а возможность адаптации подключения (220/380 В с перемычками, или 110 В для спецпроектов) значительно расширяет рынок сбыта.
• Компактные обогреватели: В сегменте маломощных решений (от 0,4 до 0,7 кВт) эти ТЭНы используются в тепловых пушках, сушильных камерах, лабораторном оборудовании и других устройствах с жёсткими ограничениями по пространству.
• Промышленность: Применяются для нагрева воды и масел до 100°C в технологических процессах, таких как гальваника, термокамеры, пищевое производство. Использование нержавеющей стали обеспечивает высокую устойчивость к коррозии в агрессивных средах, что увеличивает срок службы и снижает частоту простоев.
• Специфика 6 мм диаметра трубки: Эта характеристика является ключевым конкурентным преимуществом. Меньший диаметр трубки не только легче формуется для создания нестандартных форм и конфигураций, но и обеспечивает более низкую цену за счет меньшего расхода материала. Это особенно важно для оптимизации себестоимости при крупносерийном производстве.

В конструкциях котлов фланец G 2,5″ (диаметром 74–76 мм) стандартизирован для упрощения процедур замены. Использование гайки под ключ 86–90 мм облегчает монтаж и обслуживание. Для систем, ориентированных на напряжение 110 В, эти ТЭНы идеально подходят для экспортных или специализированных установок на рынках США и Азии, где 110 В является основным стандартом электросети.

Преимущества и инновации

Применение ТЭНов с указанными характеристиками предоставляет ряд значимых преимуществ для производителей и конечных пользователей:

• Компактность и интеграция: Диаметр трубки 6–7,4 мм и фланца 74 мм позволяют вписывать нагревательные элементы в самые узкие патрубки и ограниченные корпуса благодаря малому радиусу гибки. Это открывает возможности для создания более компактного и эргономичного оборудования.
• Высокая эффективность: Обеспечивается равномерный нагрев, высокая термостойкость материалов и эффективное преобразование электроэнергии в тепло, что способствует энергосбережению и снижению эксплуатационных расходов.
• Долговечность и надёжность: Использование нержавеющей стали или латуни для оболочки гарантирует высокую коррозионную стойкость в агрессивных средах. Неразъемная конструкция ТЭНа минимизирует риски утечек и повышает общую надёжность системы.
• Универсальность подключения: Возможность адаптации к сетям 110 В, 220 В или 380 В (через перемычки в блочных ТЭНах) делает их применимыми в широком спектре географических рынков и технических условий. Способность выдерживать давление до 12 атмосфер расширяет области применения.
• Экономическая выгода: Меньший диаметр трубки не только снижает стоимость и вес изделия за счет меньшего расхода материалов, но и оптимизирует логистические затраты. Материалоемкость ТЭНов диаметром 7,4 мм на 20–30% ниже, чем у аналогов с 13 мм, что является критичным фактором для оптимизации себестоимости в условиях крупносерийного производства.

Сравнительная таблица стратегических опций выбора ТЭНов

При выборе ТЭНов для промышленных систем и оборудования, ключевые решения принимаются не только на основе технических характеристик, но и с учетом долгосрочных экономических и операционных показателей. Ниже представлена сравнительная таблица, акцентирующая внимание на стратегических аспектах выбора различных типов ТЭНов.

Выбор оптимального нагревательного элемента требует комплексного анализа, выходящего за рамки базовых технических параметров. Он включает в себя оценку операционных затрат, управление рисками и стратегическое планирование поставок. Переход от теоретического понимания к практической реализации этих решений — ключевой этап для любой компании, стремящейся к оптимизации своих производственных процессов и повышению конкурентоспособности на рынке.

Продвинутая практика и внедрение: Архитектура, процессы и интеграции специализированных ТЭНов

После оценки базовых характеристик и стратегических преимуществ специализированных ТЭНов, особенно моделей с напряжением 110 В, диаметром трубки 6 мм и фланцем 74 мм, следующим этапом является их эффективная интеграция в существующие или проектируемые системы. Этот процесс требует системного подхода к архитектуре решения, выстраиванию процессов закупки и контроля качества, а также продуманной интеграции с общей инфраструктурой предприятия.

Экономическое обоснование и метрики эффективности

Для C-уровня и руководителей направлений критически важен возврат инвестиций (ROI) и совокупная стоимость владения (TCO) при внедрении новых компонентов. Использование специализированных ТЭНов, несмотря на потенциальные начальные затраты на кастомизацию, может обеспечить значительную экономию в долгосрочной перспективе.

• Снижение материалоемкости и себестоимости: Как упоминалось, трубки диаметром 6-7,4 мм требуют на 20–30% меньше материала, чем 13 мм аналоги. Это напрямую сокращает прямые производственные затраты.

  Формула экономии: Экономия = (Цена_ТЭН_стандартный - Цена_ТЭН_тонкий) * Объем_закупки

• Оптимизация пространства и размеров оборудования: Возможность размещения ТЭНов с малым радиусом гибки (от 19 мм) в компактных корпусах позволяет создавать меньшее по габаритам оборудование. Это снижает затраты на транспортировку, хранение и аренду производственных площадей.

  Потенциальный эффект: уменьшение габаритов конечного продукта на 5-15%, снижение логистических расходов на 3-10% (оценочно).

• Увеличение срока службы и снижение TCO: Использование коррозионностойких материалов (нержавеющая сталь, латунь) и герметичная конструкция продлевают срок службы ТЭНов. Это уменьшает частоту замены, снижает расходы на обслуживание, трудозатраты и предотвращает простои оборудования.

  Расчет TCO: TCO = Начальные_затраты + (Количество_замен * Цена_ТЭНа_с_установкой) + Расходы_на_энергию_за_срок_службы + Расходы_на_обслуживание

  Сравнение TCO для стандартных и специализированных ТЭНов покажет долгосрочную выгоду.

• Энергоэффективность: Равномерный и быстрый нагрев минимизирует потери энергии. Это особенно актуально для систем, работающих от 110 В, где оптимизация потребления критична.

  Метрика: КПД (коэффициент полезного действия) и удельное энергопотребление на единицу нагретой среды.

• Снижение рисков простоя: Надёжная конструкция и устойчивость к агрессивным средам снижают вероятность аварийных ситуаций и незапланированных остановок производства. Замена ТЭНа занимает 15-30 минут, что минимизирует потери от простоя.

  Оценка: Расчёт стоимости часа простоя оборудования и сравнение с частотой отказов различных ТЭНов.

Пошаговая реализация и управление проектом

Внедрение специализированных ТЭНов — это проект, требующий поэтапного планирования и контроля:

1. Этап 1: Исследование и проектирование (1–2 недели)
   • Роли: Главный инженер, конструктор, закупщик.
   • Артефакты: Техническое задание (ТЗ) на ТЭН (с указанием всех параметров: мощность, напряжение, длина, среда, материал, фланец, диаметр трубки, радиус гибки), чертежи узла интеграции.
   • Контроль качества: Согласование ТЗ с производственными возможностями поставщиков, анализ аналогов и референсов.
   • Цель: Формирование четких требований к кастомизированному или наиболее близкому стандартному решению.
2. Этап 2: Выбор поставщика и заказ (2–5 недель)
   • Роли: Закупщик, юрист, руководитель проекта.
   • Артефакты: Коммерческие предложения от 2-3 поставщиков, сравнительный анализ по цене/качеству/срокам, договор поставки с спецификациями на кастомизацию, графики производства и отгрузки.
   • Контроль качества: Проверка репутации поставщика, запрос тестовых образцов (если возможно), контроль договорных обязательств по срокам и качеству. Акцент на возможностях кастомизации под 6 мм трубку и 74 мм фланец.
   • Цель: Заключение договора с надёжным поставщиком, способным выполнить заказ с требуемыми параметрами.
3. Этап 3: Получение, входной контроль и монтаж (1–2 недели)
   • Роли: Технический специалист, специалист по качеству, монтажник.
   • Артефакты: Акт входного контроля (проверка размеров, напряжения, сопротивления изоляции >0,5 МОм), чек-лист по монтажу, акт выполненных работ.
   • Контроль качества: Измерение фактических параметров ТЭНа, проверка герметичности фланцевого соединения (G 2,5″), корректность подключения к сети 110В через перемычки, запуск и тестовые испытания в рабочих условиях.
   • Цель: Успешный монтаж и ввод ТЭНа в эксплуатацию, подтверждение соответствия заявленным характеристикам.
4. Этап 4: Эксплуатация и обслуживание (постоянно)
   • Роли: Инженер по эксплуатации, сервисная служба.
   • Артефакты: Журнал ТО, регламент чистки от накипи (1-2 раза в год), план замены изнашиваемых элементов (уплотнители), отчёты о работе ТЭНа (температура, мощность, срок службы).
   • Контроль качества: Мониторинг эффективности, своевременное обслуживание для предотвращения перегрева и продления срока службы. Оценка фактической долговечности и сравнение с заявленной.
   • Цель: Обеспечение бесперебойной работы и максимизация срока службы ТЭНа, минимизация эксплуатационных затрат.

Кейсы и паттерны использования

Специализированные ТЭНы 110В с диаметром трубки 6 мм и фланцем 74 мм находят применение в различных сценариях:

1. Сценарий 1: Производство экспортных электрокотлов для рынка США (Enterprise сегмент)

   Крупный производитель отопительного оборудования разрабатывает новую линейку компактных электрокотлов для американского рынка, требующего напряжения 110В. Выбор пал на блочные ТЭНБ с фланцем 74 мм, но с трубками 6 мм для уменьшения габаритов котла и обеспечения высокой плотности мощности. Производитель налаживает долгосрочное партнёрство с поставщиком, способным обеспечить кастомизацию под эти параметры и гарантировать стабильные поставки. Ключевые метрики успеха: соответствие стандартам UL, снижение себестоимости материалов на 15%, увеличение маржинальности экспортного продукта.

2. Сценарий 2: Модернизация гальванических ванн на промышленном предприятии (Mid-Market)

   Предприятие по нанесению покрытий сталкивается с частыми отказами нагревательных элементов в ваннах для подготовки поверхности из-за агрессивных щелочных растворов и ограниченного пространства. Было принято решение использовать ТЭНы 110В с трубкой из нержавеющей стали 6 мм, специально изогнутые для размещения в узких промежутках между электродами. Фланец 74 мм позволял легко интегрировать их в существующие патрубки. Результат: увеличение срока службы ТЭНов на 50%, сокращение времени простоя ванн на 20%, снижение затрат на обслуживание на 10% за первый год эксплуатации.

3. Сценарий 3: Разработка лабораторного оборудования для медицинских целей (SMB/Стартап)

   Небольшой стартап, занимающийся разработкой компактных стерилизаторов для медицинских лабораторий, нуждается в сверхнадежных и миниатюрных нагревательных элементах. Выбор пал на ТЭНы 110В с 6 мм трубкой, которая позволяет создать уникальную внутреннюю конфигурацию нагревательной камеры. Фланец 74 мм обеспечивает стандартизированный и простой монтаж. Гибкость кастомизации позволяет получить точные формы, необходимые для эффективного нагрева и поддержания стерильности. Метрики: снижение энергопотребления на 7% за счет оптимизации теплопередачи, достижение заданной температуры за 30% меньшее время, получение сертификации на продукт благодаря высокой надёжности компонентов.
