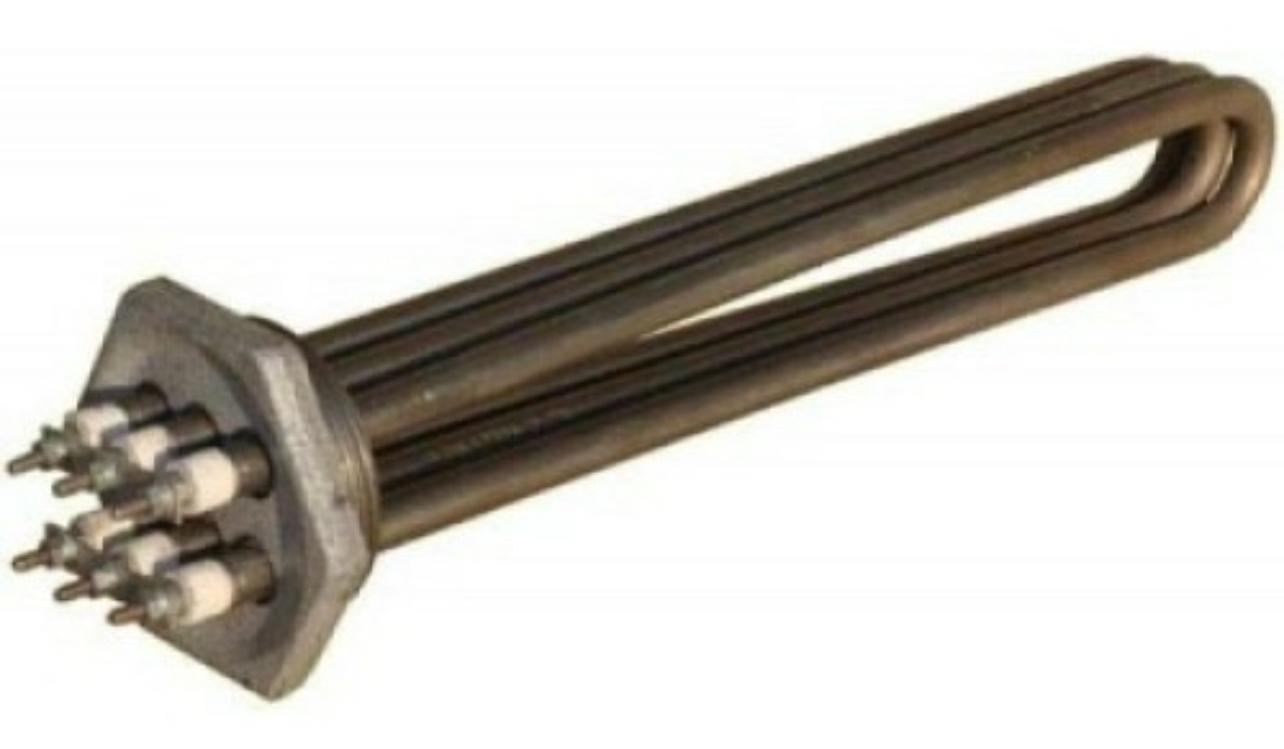

ТЭНБ(СЭВ)-12 кВт (фланец 2 1/2″)

Блочные электронагреватели ТЭНБ(СЭВ)-12 кВт с фланцем 2 1/2″: Инженерные решения для промышленного нагрева жидкостей

В условиях современной промышленности и коммунального хозяйства эффективный и надежный нагрев рабочих жидкостей является критически важным аспектом для множества технологических процессов. Блочные электронагреватели (ТЭНБ) мощностью 12 кВт, оснащенные стандартным резьбовым фланцем G 2 1/2″, представляют собой специализированное решение, объединяющее высокую производительность и удобство монтажа. Эти устройства разработаны для обеспечения быстрого и контролируемого нагрева воды, различных минеральных масел и других неагрессивных жидкостей в широком спектре промышленных и бытовых систем. Их применение охватывает отопительные котлы, водонагреватели, парогенераторы, а также специализированное оборудование на транспорте, включая судовые и железнодорожные установки, где требуется высокая надежность и продолжительный срок службы.

Конструктивное исполнение ТЭНБ предусматривает объединение нескольких трубчатых электронагревателей (ТЭН) — обычно трех элементов, каждый по 4 кВт — в едином корпусе, который крепится к нагреваемой емкости посредством резьбового фланца. Такой подход не только упрощает установку и обслуживание, но и повышает общую эффективность системы за счет оптимального распределения тепловой энергии. Фланцевое крепление, выполненное из углеродистой или нержавеющей стали, обеспечивает герметичность и устойчивость к вибрациям, что особенно важно в динамичных условиях эксплуатации, например, на судах.

Применение данных блоков нагревателей ориентировано на работу с жидкостями при избыточном давлении до 2,5 бар (примерно 2,5 атмосферы) и температуре до 100 °C. Ключевым условием безопасной и эффективной работы является полное погружение активной нагревательной части ТЭНов в рабочую среду. Несоблюдение этого требования может привести к локальному перегреву, быстрому выходу элементов из строя и, как следствие, к дополнительным затратам на замену и простои оборудования.

Ключевые понятия и терминология в контексте блочных электронагревателей

• ТЭНБ (Блок ТЭН): Блочный электронагреватель — сборка из нескольких трубчатых электронагревателей, установленных на одном общем фланце, что обеспечивает компактность, удобство монтажа и высокую удельную мощность.
• ТЭН (Трубчатый Электронагреватель): Основа ТЭНБ; герметичная металлическая трубка, внутри которой расположен нагревательный элемент (спираль из высокоомного сплава, например, нихрома) в изоляции из оксида магния. Передает тепло рабочей среде через стенки трубки.
• Фланец G 2 1/2″ (2,5 дюйма): Стандартизированное резьбовое соединение с номинальным диаметром 2,5 дюйма (около 76 мм), используемое для крепления блока ТЭН к емкости или трубопроводу. Обеспечивает герметичность и механическую прочность.
• Мощность (кВт): Киловатт — единица измерения электрической мощности. В данном случае 12 кВт указывает на общую тепловую мощность блока, определяющую скорость и интенсивность нагрева.
• Напряжение (В): Вольт — единица измерения электрического напряжения. Указывает на номинальное рабочее напряжение (220 В или 380 В), к которому подключается нагреватель. Возможность работы на разных напряжениях обеспечивает гибкость в подключении к различным электросетям.
• Рабочее давление (бар/атм): Единица измерения давления. Максимально допустимое избыточное давление, при котором устройство может безопасно функционировать. Для ТЭНБ-12 кВт это 2,5 бар.
• Материалы корпуса (Углеродистая сталь, Нержавеющая сталь AISI 304/CF8): Типы металлов, используемые для изготовления фланца и рабочей трубки ТЭНов.
  • **Углеродистая сталь (черная)**: Бюджетный вариант, подходит для чистой воды и минеральных масел, но подвержен коррозии в агрессивных средах.
  • Нержавеющая сталь AISI 304 (CF8): Аустенитная нержавеющая сталь с высоким содержанием хрома и никеля, обеспечивает превосходную коррозионную стойкость, особенно в водных средах и при воздействии слабых кислот, что увеличивает срок службы и надежность.
• Климатическое исполнение У3 (ГОСТ 15150-69): Указывает на пригодность оборудования для эксплуатации в умеренном климате (У) в помещениях с естественной вентиляцией, где нет прямого воздействия осадков и солнечной радиации (категория размещения 3).
• TCO (Total Cost of Ownership) – Общая Стоимость Владения: Метод оценки всех прямых и косвенных затрат, связанных с приобретением, эксплуатацией, обслуживанием и утилизацией оборудования на протяжении всего его жизненного цикла.
• ROI (Return on Investment) – Окупаемость Инвестиций: Финансовый показатель, используемый для оценки эффективности инвестиций, выраженный как процентное отношение прибыли к затратам.

Сравнительный анализ блочных электронагревателей ТЭНБ-12 кВт

Выбор оптимального решения для нагрева жидкостей в промышленных условиях требует комплексного подхода, учитывающего не только первоначальную стоимость, но и долгосрочные эксплуатационные затраты, надежность и соответствие специфике технологического процесса. Ниже представлена сравнительная таблица, сопоставляющая ТЭНБ-12 кВт с фланцем 2 1/2″ с альтернативными подходами к нагреву.

Выбор ТЭНБ-12 кВт с фланцем G 2 1/2″ часто оказывается оптимальным балансом между мощностью, простотой установки, надежностью и стоимостью владения для многих промышленных и коммунальных систем. Этот подход минимизирует риски, связанные с множественными точками крепления и подключения, характерными для систем из нескольких отдельных ТЭНов, а также предоставляет гибкость в эксплуатации, недоступную для более сложных и дорогостоящих систем.

Переходя от общих характеристик и сравнительного анализа к практическим аспектам, важно рассмотреть, как именно блочные электронагреватели ТЭНБ-12 кВт интегрируются в существующие промышленные инфраструктуры, какие продвинутые стратегии эксплуатации и обслуживания позволяют максимизировать их эффективность и снизить операционные затраты на протяжении всего жизненного цикла.

Продвинутая практика и внедрение блочных электронагревателей ТЭНБ-12 кВт: от интеграции до оптимизации

Успешная эксплуатация блочных электронагревателей ТЭНБ-12 кВт на промышленных объектах выходит за рамки простой установки и подключения. Она требует продуманной стратегии интеграции в общие производственные системы, оптимизации режимов работы и внедрения эффективных программ технического обслуживания. Такой подход позволяет не только увеличить срок службы оборудования, но и значительно сократить совокупную стоимость владения (TCO), повысить энергоэффективность и обеспечить бесперебойность технологических процессов.

Архитектура и интеграция в промышленные системы

Интеграция ТЭНБ-12 кВт в существующую инфраструктуру является ключевым этапом для достижения максимальной операционной эффективности. Современные промышленные системы требуют не просто функционального нагревателя, но и компонента, способного взаимодействовать с управляющими и мониторинговыми системами.

• Системы SCADA и АСУ ТП: Блоки ТЭНБ могут быть интегрированы в системы диспетчерского управления и сбора данных (SCADA) или автоматизированные системы управления технологическими процессами (АСУ ТП). Это достигается через подключение датчиков температуры (термопар или терморезисторов), для которых в ТЭНБ предусмотрена специальная трубка. Показания этих датчиков позволяют в реальном времени контролировать температуру нагреваемой среды и автоматически регулировать мощность нагревателя через внешние контроллеры (ПЛК – программируемые логические контроллеры).
• Энергоменеджмент и оптимизация нагрузки: За счет интеграции с системами энергоменеджмента (EMS) возможно динамическое управление мощностью ТЭНБ. Это позволяет оптимизировать потребление электроэнергии, например, путем активации нагревателей в периоды минимальных тарифов или распределения нагрузки для предотвращения пиковых значений энергопотребления. Использование алгоритмов прогнозирования нагрузки на основе производственного графика или погодных условий для систем отопления способствует значительному снижению затрат на электроэнергию.
• Диагностика и предиктивное обслуживание: Сбор данных о работе ТЭНБ (температура, ток, напряжение, время наработки) позволяет внедрять системы предиктивного обслуживания. Анализ тенденций изменения этих параметров (например, рост сопротивления изоляции или снижение эффективности нагрева) может заранее сигнализировать о потенциальных неисправностях, давая возможность провести плановое обслуживание до наступления аварии.
• Резервирование и отказоустойчивость: В критически важных процессах рекомендуется предусматривать резервирование. Это может быть установка параллельных блоков ТЭНБ или модульная конструкция системы, позволяющая быстро заменить вышедший из строя блок без остановки всего производства. Фланцевое крепление G 2 1/2″ упрощает этот процесс, сокращая время простоя.

Оптимизация эксплуатации и снижение TCO (Total Cost of Ownership)

Для C-level менеджеров и руководителей направлений TCO является ключевым показателем при принятии решений. Оптимизация эксплуатации ТЭНБ-12 кВт направлена на снижение всех категорий затрат на протяжении его жизненного цикла.

Метрики и экономический эффект:

1. Энергоэффективность: Мониторинг потребления электроэнергии (кВт·ч) на единицу произведенной тепловой энергии (Гкал или МДж) позволяет выявлять отклонения. Интеллектуальное управление, поддержание чистоты нагревательных элементов (удаление накипи) и правильная теплоизоляция емкостей могут снизить энергопотребление на 10-20%.
   Формула экономического эффекта от энергосбережения:
   Э_энергосбережение = (P_баз - P_опт) * T_экспл * C_энергии
   Где:
   P_баз — базовое энергопотребление, кВт;
   P_опт — оптимизированное энергопотребление, кВт;
   T_экспл — время эксплуатации, часы;
   C_энергии — стоимость электроэнергии, руб./кВт·ч.
2. Сокращение простоев: Каждый час простоя промышленного оборудования влечет за собой прямые и косвенные убытки. Использование надежных ТЭНБ с нержавеющей сталью снижает частоту отказов. Предиктивное обслуживание и наличие ЗИП (запасных частей и принадлежностей) позволяют сократить время ремонта.
3. Продление срока службы: Выбор ТЭНБ из нержавеющей стали AISI 304, особенно для агрессивных сред или воды с высоким содержанием минералов, значительно продлевает срок службы по сравнению с углеродистой сталью. Эффективная водоподготовка (фильтрация, умягчение) предотвращает образование накипи, которая является основной причиной перегрева и выхода ТЭНов из строя.
   ROI от инвестиций в нержавеющую сталь:
   ROI = ((Срок_службы_нерж / Срок_службы_угл) * Стоимость_угл - Стоимость_нерж) / Стоимость_нерж * 100%
   Где:
   Срок_службы — средний срок службы, лет;
   Стоимость — стоимость блока ТЭН, руб.

Чек-лист по снижению TCO для ТЭНБ:

• ☑ Используйте нержавеющую сталь (AISI 304) для ТЭНБ в средах с повышенной коррозионной активностью или в водонагревателях.
• ☑ Обеспечьте эффективную водоподготовку (умягчение, деаэрация) для систем с водной средой.
• ☑ Регулярно проводите инспекцию и удаление накипи/отложений с поверхности нагревательных элементов.
• ☑ Внедрите систему мониторинга температуры и энергопотребления.
• ☑ Разработайте график планово-предупредительных ремонтов (ППР) и имейте необходимый ЗИП на складе.
• ☑ Обучите персонал правилам монтажа, подключения и эксплуатации, а также мерам безопасности.
• ☑ Рассмотрите возможность использования автоматизированных систем управления для оптимизации режимов нагрева.

Пошаговая реализация и управление жизненным циклом ТЭНБ-12 кВт

Внедрение и эксплуатация блочных электронагревателей должны быть частью структурированного процесса управления жизненным циклом, который включает в себя следующие этапы:

1. Этап 1: Планирование и проектирование (Спринт 1-2)
   • Роли: Инженер-проектировщик, Технический директор, Руководитель закупок.
   • Артефакты: Техническое задание (ТЗ), схема подключения, спецификация материалов (углеродистая/нержавеющая сталь), оценка нагрузки, расчеты мощности.
   • Контроль качества: Соответствие ТЗ, оптимальный выбор материалов и мощностных характеристик.
   • Ключевые решения: Выбор материала ТЭНБ (углеродистая сталь для бюджетных решений/чистых масел, нержавеющая сталь для воды/коррозионноактивных сред), оценка объема и скорости нагрева, интеграция с существующей системой управления.
2. Этап 2: Закупка и поставка (Спринт 3)
   • Роли: Руководитель закупок, Логист.
   • Артефакты: Договор поставки, сертификаты соответствия (ГОСТ, ТУ), логистический план.
   • Контроль качества: Проверка комплектации, подтверждение качества (например, сопротивление изоляции должно быть не менее 0,5 МОм при поставке), сроки поставки.
   • Ключевые решения: Выбор надежного поставщика, способного обеспечить оперативную поставку, в том числе и оригинальных фланцев под заказ, и предоставить послепродажное обслуживание.
3. Этап 3: Монтаж и пусконаладка (Спринт 4)
   • Роли: Главный инженер, Монтажная бригада, Электрик.
   • Артефакты: Акт ввода в эксплуатацию, протоколы испытаний, инструкция по подключению.
   • Контроль качества: Проверка герметичности фланцевого соединения, корректность электрических подключений (схема звезда для 380 В, подключение к 220 В), полнота погружения активной части ТЭНов, проверка системы безопасности (УЗО, заземление).
   • Ключевые решения: Обеспечение квалифицированного персонала для установки, строжайшее соблюдение правил техники безопасности, тестовый запуск и калибровка датчиков температуры.
4. Этап 4: Эксплуатация и мониторинг (Постоянно)
   • Роли: Оператор оборудования, Инженер КИПиА, Энергетик.
   • Артефакты: Журнал эксплуатации, данные телеметрии, отчеты по энергопотреблению.
   • Контроль качества: Регулярный визуальный осмотр, контроль параметров (температура, давление, ток), анализ эффективности нагрева, своевременное реагирование на аварийные сигналы.
5. Этап 5: Техническое обслуживание и ремонт (Согласно графику ППР)
   • Роли: Служба главного механика/энергетика, Ремонтная бригада.
   • Артефакты: График ППР, акты выполненных работ, отчеты о замене ЗИП.
   • Контроль качества: Своевременное обслуживание (чистка от накипи, проверка контактов), замена изношенных элементов, диагностика остаточного ресурса.

Кейсы и паттерны использования ТЭНБ-12 кВт в B2B-сегменте

Практическое применение ТЭНБ-12 кВт демонстрирует их универсальность и эффективность в различных промышленных сценариях.

• Кейс 1: Малое и среднее предприятие (SMB) – Производство пищевых продуктов

  Небольшой цех по производству молочных продуктов нуждается в поддержании постоянной температуры воды в резервуаре для пастеризации. Выбор пал на ТЭНБ-12 кВт из нержавеющей стали с фланцем G 2 1/2″.

  Преимущества: Компактность блока позволила сэкономить пространство. Легкость монтажа (одна врезка, одно подключение) сократила время пусконаладки. Использование нержавеющей стали AISI 304 обеспечило устойчивость к санитарным обработкам и отсутствие коррозии в контакте с водой. Экономический эффект проявился в быстром выходе на рабочую температуру, сокращении производственного цикла и снижении TCO за счет долговечности элемента и минимальных затрат на обслуживание.

• Кейс 2: Крупное промышленное предприятие – Нефтеперерабатывающий завод

  На НПЗ необходимо было обеспечить нагрев минерального масла для подготовки к перекачке в зимний период. Из-за высокой вязкости масла при низких температурах требовался мощный и надежный нагревательный элемент.

  Преимущества: ТЭНБ-12 кВт с фланцем G 2 1/2″ из углеродистой стали был интегрирован в систему подогрева масляных резервуаров. Высокая удельная мощность блока позволила быстро доводить масло до нужной температуры, снижая затраты на электроэнергию за счет сокращения времени нагрева. Возможность подключения трубки под термопару позволила интегрировать блок в АСУ ТП завода для точного контроля температуры и предотвращения перегрева масла, что критично для безопасности и качества продукта. Экономический эффект выразился в предотвращении простоев оборудования из-за низкой температуры масла и оптимизации процесса перекачки.

• Кейс 3: Специализированное оборудование – Судовые системы

  На морском судне требовался надежный и компактный нагреватель для системы горячего водоснабжения и подогрева топлива. Учитывались жесткие требования к надежности, виброустойчивости и коррозионной стойкости в морских условиях.

  Преимущества: Выбор ТЭНБ-12 кВт из нержавеющей стали (AISI 304) был обусловлен его устойчивостью к коррозии в морской воде и конденсату. Фланцевое крепление обеспечило герметичность и устойчивость к вибрациям, характерным для судовых условий. Компактность блока позволила эффективно использовать ограниченное пространство машинного отделения. Универсальность подключения (220/380 В) упростила интеграцию в бортовую электросеть. Экономический эффект — высокая надежность в экстремальных условиях, минимизация рисков отказов в море и снижение расходов на ремонт и замену.
