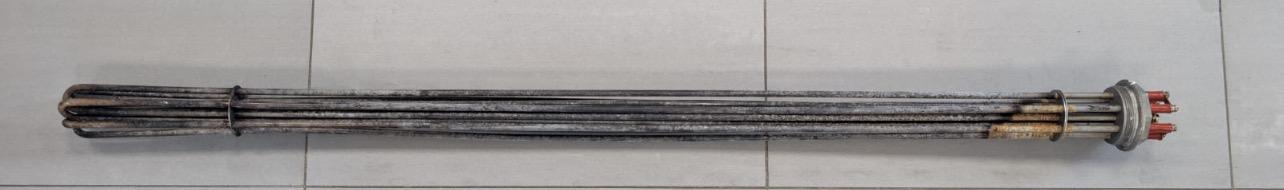

Тэн водяной. Мощность 30000 вт, напряжение 400 В

Выбор и Применение Промышленных Водяных ТЭНов: Технические и Эксплуатационные Аспекты

Трубчатые электронагреватели (ТЭНы), предназначенные для работы в жидких средах, представляют собой ключевой элемент инфраструктуры в широком спектре промышленных и специализированных применений. От пищевой и химической промышленности до медицины и коммунального хозяйства, задача эффективного, надежного и безопасного нагрева жидкостей, включая воду, масла, щелочные и кислотные растворы, является критически важной. Выбор оптимального ТЭНа — это не просто подбор по мощности, а комплексное решение, влияющее на эксплуатационные расходы, срок службы оборудования и общую эффективность производственных или технологических процессов.

Ключевые Параметры Водяных ТЭНов и Их Влияние на Бизнес-Процессы

При выборе водяных ТЭНов для промышленных задач необходимо тщательно анализировать ряд технических характеристик, которые прямо влияют на капитальные и эксплуатационные затраты, а также на надежность системы в целом.

Принцип Работы и Основы Термодинамики

Принцип работы ТЭНов основан на законе Джоуля-Ленца: электрический ток, проходя через нагревательный элемент (спираль из высокоомного материала, например, нихрома), вызывает его нагрев за счет электрического сопротивления. Это тепло передается металлической оболочке ТЭНа, а затем — окружающей жидкости. Эффективность этого процесса критична для промышленных систем, где каждый процент потерь энергии оборачивается значительными финансовыми издержками.

Удельная поверхностная мощность (УПМ, Вт/см²) — ключевая характеристика, показывающая, сколько тепла выделяется с единицы площади поверхности ТЭНа. Высокая УПМ в жидкостях с низкой теплопроводностью или высоким содержанием примесей (например, жесткая вода) может привести к локальному перегреву, образованию накипи и преждевременному выходу элемента из строя. Для обеспечения максимального срока службы и минимизации рисков рекомендуется выбирать ТЭНы с оптимальной УПМ, соответствующей характеристикам нагреваемой среды.

Примеры Промышленных Решений

На рынке представлен широкий спектр ТЭНов, адаптированных под различные промышленные задачи:

• Высокомощные фланцевые ТЭНы: Например, аналоги ТЭН TP110 с мощностью 30 кВт и напряжением 3×400 В, предназначенные для работы в промышленных водонагревателях, бойлерах, емкостях для химических растворов. Эти системы обеспечивают быстрый и равномерный нагрев больших объемов, что критично для поддержания технологического цикла.
• Погружные ТЭНы специального назначения: Для нагрева масел, вязких жидкостей, химически агрессивных сред используются ТЭНы со специальными покрытиями или из титановых сплавов, что предотвращает коррозию и гарантирует долгий срок службы даже в экстремальных условиях.

Ключевые Понятия и Терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Электронагревательный прибор, преобразующий электрическую энергию в тепловую путем прохождения тока через резистивный элемент, заключенный в металлическую оболочку.
• кВт (киловатт): Единица измерения мощности, равная 1000 Вт. Используется для обозначения тепловой производительности ТЭНа.
• Удельная поверхностная мощность (УПМ): Количество тепловой энергии, выделяемой с единицы площади поверхности ТЭНа (Вт/см²). Чем выше УПМ, тем интенсивнее нагрев, но и выше риск образования отложений и перегрева.
• Мокрый ТЭН (погружной): Нагревательный элемент, который непосредственно контактирует с нагреваемой средой. Требует выбора коррозионностойких материалов.
• Сухой ТЭН: Нагревательный элемент, заключенный в защитную колбу (обычно из нержавеющей стали или керамики), которая контактирует с жидкостью. Сам ТЭН не погружен в среду, что упрощает обслуживание и повышает устойчивость к коррозии.
• Накипь: Твердые отложения, образующиеся на поверхности нагревательного элемента при нагреве жесткой воды, содержащей соли кальция и магния. Снижает эффективность теплопередачи и срок службы ТЭНа.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием агрессивных сред (воды, химикатов).
• Термостат: Устройство для автоматического поддержания заданной температуры путем включения/отключения нагревательного элемента.
• TCO (Total Cost of Ownership — общая стоимость владения): Комплексный показатель, включающий все затраты, связанные с приобретением, эксплуатацией, обслуживанием и утилизацией оборудования на протяжении всего его жизненного цикла.
• ROI (Return on Investment — окупаемость инвестиций): Метрика, используемая для оценки прибыльности или эффективности инвестиций.

Сравнительный Анализ Стратегий Выбора Промышленных ТЭНов

При стратегическом планировании закупок и модернизации систем нагрева, выбор типа ТЭНа и подхода к его эксплуатации должен основываться не только на стартовой стоимости, но и на долгосрочных показателях эффективности, надежности и ремонтопригодности. Ниже представлена сравнительная таблица различных подходов.

Понимание технических характеристик и стратегических преимуществ различных типов ТЭНов является фундаментом для принятия обоснованных решений. Однако успех проекта по внедрению или модернизации системы нагрева в промышленных условиях определяется не только выбором оборудования, но и качеством его интеграции, управлением жизненным циклом и оптимизацией эксплуатации. Далее мы рассмотрим продвинутые практики, этапы реализации и конкретные кейсы, которые помогут максимально раскрыть потенциал выбранных решений.

Продвинутая Практика и Внедрение: Оптимизация Работы Промышленных Нагревательных Систем

Эффективное функционирование промышленных систем нагрева на основе ТЭНов требует не только грамотного выбора компонентов, но и системного подхода к их проектированию, интеграции и эксплуатации. Ключевые аспекты включают архитектуру системы, автоматизацию процессов, превентивное обслуживание и постоянный мониторинг для обеспечения максимальной производительности и минимизации рисков.

Архитектура Системы Нагрева и Интеграции

Современные промышленные системы нагрева с ТЭНами представляют собой сложный комплекс, включающий сам нагреватель, управляющую автоматику, датчики и исполнительные механизмы. Правильная архитектура системы обеспечивает не только целевое назначение (нагрев жидкости), но и безопасность, энергоэффективность и долговечность.

• Контроль температуры: Использование прецизионных термостатов и температурных датчиков (например, Pt100, термопары) для точного поддержания заданного температурного режима. Это критично для технологических процессов, где малейшие отклонения могут привести к браку продукции или снижению качества.
• Защита от перегрева: Интеграция дублирующих систем защиты, таких как аварийные термовыключатели или датчики уровня жидкости, предотвращающие работу ТЭНа без достаточного объема среды. Это исключает сухое включение, которое является одной из основных причин выхода ТЭНов из строя.
• Автоматизация и управление: Подключение ТЭНов к автоматизированным системам управления технологическими процессами (АСУ ТП) или SCADA-системам. Это позволяет централизованно управлять параметрами нагрева, мониторить состояние ТЭНов, собирать данные для аналитики и оптимизации, а также интегрировать их в общую производственную цепочку. Использование программируемых логических контроллеров (ПЛК) дает гибкость в настройке алгоритмов нагрева.
• Энергомониторинг: Внедрение систем учета и анализа энергопотребления ТЭНов. Это позволяет выявлять неэффективные режимы работы, планировать пиковые нагрузки и оптимизировать затраты на электроэнергию.
• Каскадное управление мощностью: Для больших систем целесообразно использовать несколько ТЭНов меньшей мощности, управляемых каскадно. Это позволяет более гибко регулировать тепловую производительность, экономить энергию и повышать надежность, так как выход из строя одного элемента не приводит к полному отказу системы.

Пошаговая Реализация Проекта по Внедрению/Модернизации Системы Нагрева

Внедрение или модернизация промышленных систем нагрева с ТЭНами — это проект, требующий структурированного подхода. Ниже представлены ключевые этапы.

1. Этап 1: Аудит и Техническое Задание (Спринт 1)
   • Цель: Определение текущих потребностей, оценка существующих мощностей и формирование требований к новой системе.
   • Роли: Главный инженер, технолог, специалист по закупкам.
   • Артефакты: Отчет об аудите, техническое задание (ТЗ) с детализацией требуемой мощности, типа жидкости, температурных режимов, материалов, типа монтажа, требований к автоматизации.
   • Контроль качества: Согласование ТЗ с ключевыми стейкхолдерами, анализ рисков невыполнения требований.
2. Этап 2: Проектирование и Выбор Оборудования (Спринт 2)
   • Цель: Разработка проектной документации и подбор оптимального оборудования.
   • Роли: Проектировщик, инженер-теплотехник, поставщик оборудования.
   • Артефакты: Проектная документация (схемы подключения, компоновка, спецификации), обоснование выбора ТЭНов и сопутствующего оборудования (автоматика, датчики, защитные устройства). Расчет TCO и ROI.
   • Контроль качества: Экспертиза проекта, проверка соответствия нормативным требованиям (ПУЭ, ГОСТы, СНиПы), сравнение предложений от нескольких поставщиков.
3. Этап 3: Закупка и Подготовка (Спринт 3)
   • Цель: Приобретение оборудования и подготовка площадки к монтажу.
   • Роли: Отдел закупок, логист, ответственный за склад.
   • Артефакты: Договоры поставки, акты приемки оборудования, наличие необходимых материалов и инструментов.
   • Контроль качества: Проверка комплектности и соответствия поставленного оборудования спецификациям, сроков поставки.
4. Этап 4: Монтаж и Подключение (Спринт 4)
   • Цель: Физическая установка ТЭНов и подключение к инженерным сетям.
   • Роли: Монтажная бригада, электромонтажник, инженер КИПиА (контрольно-измерительные приборы и автоматика).
   • Артефакты: Протоколы электромонтажных работ, акты пусконаладки электрических цепей.
   • Контроль качества: Визуальный осмотр, проверка правильности монтажа, изоляции, заземления, соответствия схемам.
5. Этап 5: Пусконаладка и Тестирование (Спринт 5)
   • Цель: Запуск системы, настройка автоматики и проверка работоспособности под нагрузкой.
   • Роли: Инженер КИПиА, технолог, главный инженер.
   • Артефакты: Протоколы пусконаладочных испытаний, отчеты о работе системы в различных режимах, настройка контроллеров и программного обеспечения.
   • Контроль качества: Достижение заданных параметров нагрева, стабильность работы, отработка аварийных ситуаций, обучение персонала.

Кейсы и Паттерны Внедрения

Рассмотрим типовые сценарии внедрения ТЭНов в различных промышленных условиях.

Кейс 1: Предприятие среднего бизнеса (SMB) – Модернизация Системы Горячего Водоснабжения

Контекст: Производственный цех, использующий большие объемы горячей воды для технических нужд. Старые бойлеры с мокрыми ТЭНами мощностью 6 кВт каждый требовали ежеквартальной очистки от накипи и ежегодной замены, что приводило к простоям до 8 часов и затратам на обслуживание.

Решение: Переход на сухие ТЭНы мощностью 10 кВт в колбах из нержавеющей стали с удельным тепловым потоком, сниженным на 20%. Модернизация включила установку ПЛК для каскадного управления ТЭНами и интеграцию датчиков жесткости воды.

Эффект:

• Срок службы: Увеличен с 1 года до 4 лет.
• Время простоя: Сокращено на 90% (замена без слива воды занимает 30 минут).
• TCO: Снижено на 35% за счет уменьшения затрат на запчасти, обслуживание и минимизации потерь от простоев.
• ROI: Достигнут за 18 месяцев.

Кейс 2: Крупное промышленное предприятие (Enterprise) – Нагрев Агрессивных Химических Растворов

Контекст: Химический завод, где требуется нагрев емкостей с кислотами и щелочами. Стандартные ТЭНы из нержавеющей стали выходили из строя каждые 3-6 месяцев из-за коррозии, что создавало риски безопасности и значительные операционные издержки.

Решение: Внедрение специализированных ТЭНов из титана (сплав Grade 2) с низкоплотным тепловым потоком (ниже 5 Вт/см²) и фланцевым креплением. Система интегрирована в АСУ ТП завода с постоянным мониторингом pH среды и автоматическим отключением при аномалиях.

Эффект:

• Надежность: Отказы сокращены до минимума, срок службы ТЭНов увеличен до 5-7 лет.
• Безопасность: Значительно снижены риски аварий и утечек опасных веществ.
• TCO: Несмотря на высокую начальную стоимость титановых ТЭНов, TCO сокращен на 50% за счет отсутствия простоев, экономии на закупках и минимизации рисков.
• ROI: Проект окупился за 2,5 года.

Кейс 3: Медицинское учреждение (Regulated Environment) – Высокоточный Нагрев Стерилизационного Оборудования

Контекст: Крупная больница, использующая автоклавы для стерилизации медицинских инструментов. Требовалась исключительно высокая точность поддержания температуры и безупречная надежность, чтобы соответствовать строгим медицинским стандартам.

Решение: Установка ТЭНов из нержавеющей стали AISI 316L (медицинская сталь) с полированной поверхностью и встроенными высокоточными цифровыми термодатчиками. Использована система с резервированием ТЭНов (N+1) и дублированным контроллером, сертифицированная по стандартам ИСО 13485 (Системы менеджмента качества медицинских изделий).

Эффект:

• Соответствие стандартам: 100% соответствие требованиям стерилизации, отсутствие сбоев.
• Надежность: Практически нулевая вероятность отказа системы нагрева за счет резервирования.
• Операционные расходы: Оптимизированы за счет точного контроля температуры, что снизило энергопотребление на 10% по сравнению с предыдущей системой.
• Метрика: MTBF (Mean Time Between Failures – среднее время наработки на отказ) увеличено в 5 раз.

Чек-лист по Оптимизации Эксплуатации и Обслуживания ТЭНов

Для долгосрочной и эффективной работы систем нагрева критически важен систематический подход к обслуживанию.

1. Регулярный Мониторинг Параметров:
   • Контроль температуры нагреваемой среды и поверхности ТЭНа.
   • Мониторинг силы тока и напряжения для выявления аномалий.
   • Отслеживание уровня жидкости, чтобы избежать сухого хода.
2. Планово-Предупредительный Ремонт (ППР):
   • График периодической очистки ТЭНов от накипи или отложений (частота зависит от жесткости воды и УПМ).
   • Осмотр и проверка состояния электрических контактов и изоляции.
   • Замена уплотнителей и прокладок при каждой ревизии.
3. Анализ Состояния Среды:
   • Регулярный химический анализ нагреваемой жидкости (pH, жесткость, содержание примесей) для корректировки материалов ТЭНов или применения соответствующих присадок.
   • Использование систем водоподготовки (фильтрация, умягчение), если это экономически оправдано и технологически необходимо.
4. Обучение Персонала:
   • Проведение регулярных тренингов для операторов и обслуживающего персонала по правилам эксплуатации и базовому обслуживанию систем нагрева.
   • Информирование о мерах безопасности при работе с электронагревательным оборудованием.
5. Запасные Части:
   • Поддержание необходимого запаса критически важных ТЭНов и комплектующих для минимизации времени простоя в случае аварии.
