Подключение 3 фазного тэна: секреты надежной установки

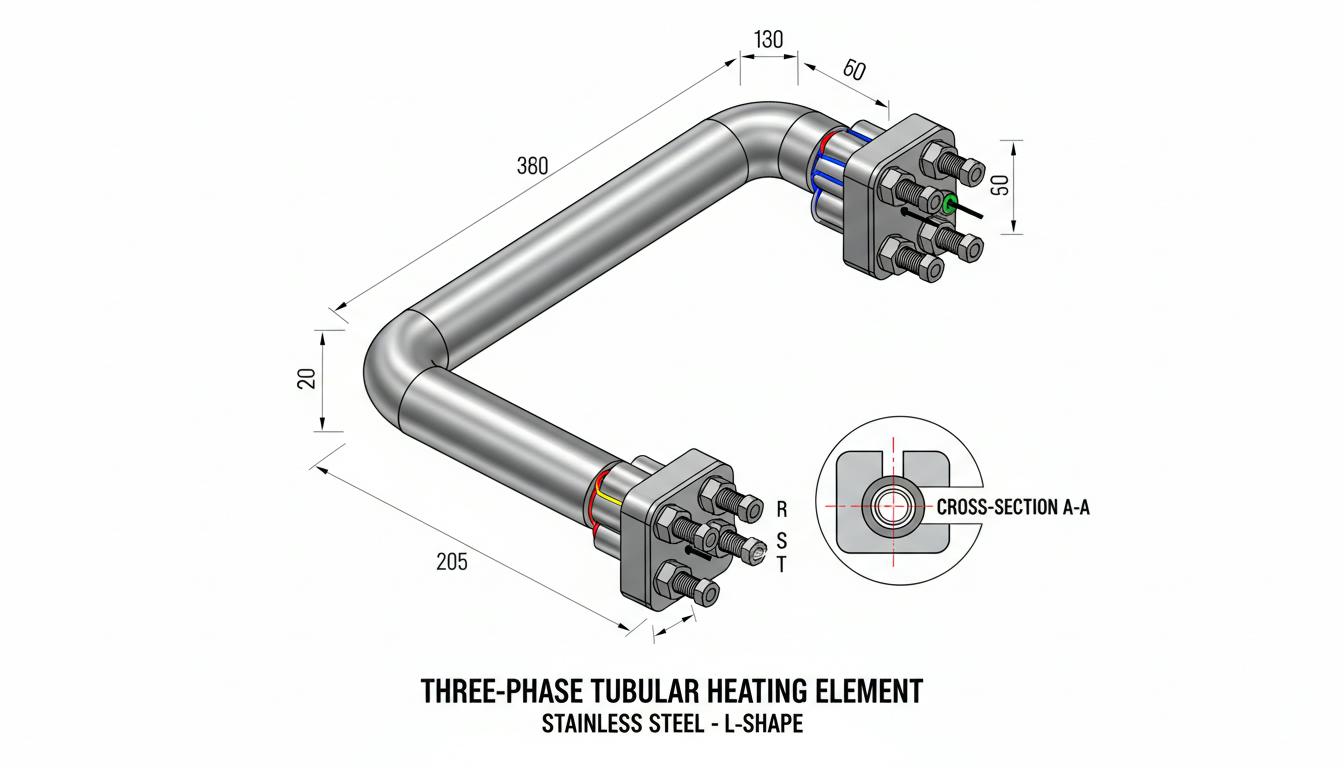

Основные схемы подключения и их различия
Подключение трёхфазных ТЭНов к электрической сети осуществляется только двумя способами. Каждый из них обладает своими особенностями и областью применения.
Схема «звезда»
Схема «звезда» предназначена для нагревателей, рассчитанных на напряжение 220 В. В этом случае все первые выводы ТЭНов соединяются в одну общую точку, которая подключается к нулевой шине источника напряжения. Второй вывод каждого ТЭНа подключается к отдельной фазе трёхфазной сети. Фазное напряжение на каждый элемент составляет 220 В, тогда как линейное в сети — 380 В. Данная схема имеет четыре провода, так как требует подключения трёх фаз и нулевого провода.
Схема «треугольник»
Схема «треугольник» применяется для ТЭНов, предназначенных на напряжение 380 В. При таком подключении выводы трёхфазного нагревателя соединяются последовательно, образуя замкнутый треугольный контур. Каждая вершина треугольника (точка соединения двух элементов) подключается к одной из фаз трёхфазной сети. Эта трёхпроводная схема не требует использования нулевого провода, и каждый элемент получает полное линейное напряжение 380 В.
Критически важно помнить, что в схеме «треугольник» категорически запрещено использовать ТЭНы, рассчитанные на 220 В. Применение такого устройства приведёт к его перегреву и быстрому выходу из строя.
Подробное подключение трёх ТЭНов по схеме «звезда»
Для установки трёх ТЭНов на 220 В по схеме «звезда» потребуется выполнить следующие соединения:
- Подготовка элементов. Убедитесь, что все три ТЭНа имеют номинальное напряжение 220 В и идентичное сопротивление. Рассчитайте общую мощность системы: если каждый элемент имеет мощность 2 кВт, то общая мощность составит 6 кВт. В таком случае сила тока в каждой фазе будет примерно 9 ампер.
- Соединение нейтрали. Сначала совместите первые выводы всех трёх ТЭНов (обычно маркируются синим или чёрным цветом) в одну общую точку на клеммной колодке, что создаст нулевую точку нагрузки.
- Подключение фаз. Второй вывод первого ТЭНа (обычно коричневый провод) подключите к фазе L1, второй вывод второго ТЭНа (чёрный провод) — к фазе L2, второй вывод третьего ТЭНа (серый провод) — к фазе L3.
- Подключение нулевого провода. Соедините общую нулевую точку с нулевой шиной источника напряжения подходящим кабелем.
- Заземление. При наличии заземляющего провода (PE) подключите его к корпусам всех трёх ТЭНов для обеспечения электробезопасности.
В этой схеме каждый ТЭН получает фазное напряжение 220 В, токи распределяются равномерно по фазам, минимизируя риск перекоса.
Подробное подключение трёх ТЭНов по схеме «треугольник»
Схема «треугольник» для трёх ТЭНов на 380 В требует последовательного соединения:
- Подготовка. Убедитесь, что все три ТЭНа рассчитаны на напряжение 380 В, иначе использование ТЭНов на 220 В приведёт к их перегреву.
- Формирование первого плеча. Соедините первый вывод ТЭНа №1 с первым выводом ТЭНа №2 для создания первой стороны треугольника.
- Формирование второго плеча. Соедините второй вывод ТЭНа №2 со вторым выводом ТЭНа №3, формируя вторую сторону треугольника.
- Замыкание контура. Соедините второй вывод ТЭНа №1 с первым выводом ТЭНа №3, завершив треугольник.
- Подключение фаз к вершинам. Подайте фазу L1 на соединение первых выводов ТЭНов №1 и №2, фазу L2 — на соединение вторых выводов ТЭНов №2 и №3, а фазу L3 — на соединение второго вывода ТЭНа №1 и первого вывода ТЭНа №3.
Каждый ТЭН в такой схеме получает полное линейное напряжение 380 В. Сила тока в каждом элементе будет выше, чем в схеме «звезда», что требует более толстых контактных клемм и надежных соединений.
Критерии выбора между схемами
Выбор между «звездой» и «треугольником» зависит от нескольких факторов:
| Критерий | Схема «звезда» | Схема «треугольник» |
|---|---|---|
| Мощность системы | До 6-9 кВт | 18 кВт и выше |
| Наличие нулевого провода | Требуется | Не требуется |
| Безопасность при замене | Безопасная замена | Нарушение нагрузки |
| Соотношение цены и эффективности | ТЭНы дешевле, но проводка дороже | ТЭНы дороже, но проводка дешевле |
Следующий этап — это пошаговая инструкция по физическому монтажу ТЭНов, которая позволит осуществить качественное подключение и обеспечить надёжность работы системы.
Проверка и контроль перед включением
После завершения монтажа и подготовки системы необходимо выполнить детальную проверку перед первым включением. Эти шаги помогут избежать опасных ситуаций и гарантировать корректную работу устройства:
Измерение сопротивления
С помощью омметра измерьте сопротивление каждого ТЭНа отдельно. Ожидаемое значение должно соответствовать характеристикам, указанным на устройстве (например, примерно 16 Ом для ТЭНа мощностью 3 кВт на 220 В). Сопротивление, близкое к нулю, свидетельствует о внутреннем коротком замыкании, что требует немедленного отключения устройства.
Измерение изоляции
Используйте мегомметр для измерения сопротивления изоляции. Измерьте сопротивление между каждым выводом ТЭНа и его корпусом. Для безопасной работы это значение должно быть не менее 1 МОм. Если этот показатель оказывается ниже 0,5 МОм, это указывает на пробой изоляции и необходимость проверки или замены ТЭНа.
Проверка полярности и последовательности фаз
Важно убедиться, что фазные провода подключены верно для предотвращения перекоса нагрузки. Подавайте напряжение на каждую из фаз и проверяйте их последовательность. Неправильная последовательность может вызвать неравномерный нагрев и перегрузку системы.
Включение на малую мощность
После выполнения всех проверок включите систему на короткий промежуток времени, не превышая 10 минут. В это время обратите внимание на следующие параметры:
- Нормальный ток в каждой фазе (для схемы «звезда», например, около 9 А на каждую фазу при мощности 6 кВт).
- Отсутствие искрения и запаха гари — это признаки возможного короткого замыкания или перегрева.
- Справедливое начальное нагревание корпуса ТЭНов — оно должно быть равномерным для всех элементов.
- Отсутствие срабатывания защитных устройств.
Измерение напряжений и токов
После включения измерьте фазные напряжения (должны составлять 220 В в схеме «звезда» или 380 В в схеме «треугольник») и линейные токи в каждой фазе. Токи должны быть примерно одинаковыми; разница более 10% указывает на неравномерное распределение нагрузки и требует коррекции.
Техническое обслуживание и долгосрочная надёжность
Надежность работы трёхфазного ТЭНа также зависит от регулярного технического обслуживания. Это включает в себя:
Периодическая проверка соединений
Рекомендуется проверять затяжку всех винтовых зажимов не реже одного раза в полгода. При изменениях температуры контакты могут ослабляться, что чревато образом перегрева и выходом системы из строя.
Очистка от накипи
Если ТЭНы работают в системах с жёсткой водой, на их поверхности с течением времени может образовываться накипь. Это ухудшает теплопередачу и может вызвать перегрев. Регулярно удаляйте накипь, используя лимонную кислоту или специальные химические средства, по мере необходимости (обычно каждые 6-12 месяцев).
Замеры сопротивления
Ежегодно проверяйте сопротивление и изоляцию ТЭНов. Снижение сопротивления может свидетельствовать о старении спирали, а также о необходимости замены элемента из-за потери изоляционных свойств.
Проверка герметичности
В случае использования резьбовых соединений регулярно проверяйте герметичность на наличие утечек. Если будете замечать капли воды вокруг ТЭНа, это требует немедленной реактивации: затяните гайку или замените фум-ленту.
Тепловизионная диагностика
Если у вас есть доступ к тепловизору, используйте его для периодической проверки температуры корпусов ТЭНов. Если один из ТЭНов будет заметно холоднее других, это может указывать на проблему с электрическим соединением или внутренний дефект элемента.
Хорошо организованное подключение и регулярное техническое обслуживание обеспечивают бесперебойную работу системы теплообменников. Понимание особенностей эксплуатации и своевременная диагностика позволит значительно продлить срок службы оборудования.
