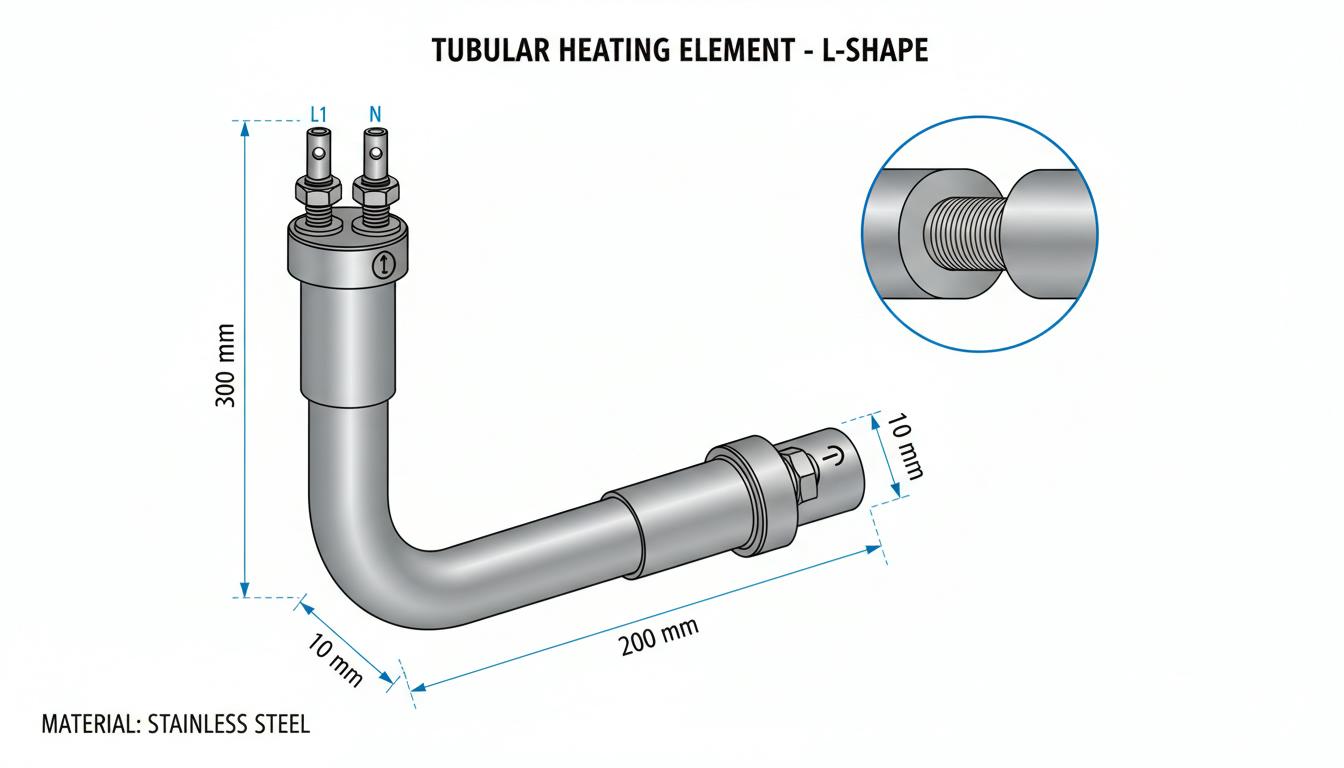

Подключение тэна через терморегулятор: секреты успешного монтажа

Основные принципы работы терморегулятора

Терморегулятор для ТЭНа — это устройство, которое автоматически управляет включением и отключением нагревательного элемента в зависимости от температуры теплоносителя. Механизм работы достаточно прост: внутри корпуса находится специальный стержень, который при нагреве расширяет пластину, отключающую подачу электричества. Когда температура опускается ниже установленного значения, цепь замыкается, и ТЭН снова начинает работать.

Терморегулятор функционирует по принципу поддержания заданного температурного режима. Когда температура электрокотла достигает установленных значений, ТЭН прекращает нагрев. Как только значения опускаются ниже необходимого уровня, устройства нагрева вновь начинают свою работу. Благодаря таким регуляторам можно легко выставлять требуемые термические значения теплоносителя.

Подготовка к монтажу: необходимые компоненты

Перед началом установки убедитесь, что у вас есть все необходимые элементы:

• ТЭН соответствующей мощности и напряжения
• Терморегулятор подходящего типа (с учетом схемы подключения)
• Датчик температуры (чувствительный элемент)
• Гильза или колба для установки ТЭНа и датчика
• Контактор (при необходимости управления мощными нагревателями)
• Провода сечением, соответствующим мощности (обычно 2,5–4 мм²)
• Крепежные элементы: винты, гайки М4 и М8, шайбы, пружинные шайбы-гровер
• Герметик для герметизации резьбовых соединений
• Заземляющий провод (желто-зеленый)

Установка ТЭНа и датчика температуры

Правильная физическая установка — основа надежной работы системы:

Снятие крышки и подготовка корпуса

Начните со снятия крышки бойлера или котла, открутив крепежные винты. Убедитесь в отсутствии напряжения в сети перед началом работ.

Установка ТЭНа в колбу

Установите ТЭН в специальную колбу, предварительно нанеся герметик на резьбовую часть для обеспечения герметичности. Затяните пластиковую пластину с помощью винта, но не переусложняйте — достаточно плотного крепления.

Размещение датчика температуры

Чувствительный элемент терморегулятора следует вставить в гильзу как можно глубже, но не превышая указанного уровня. Это обеспечит более точное измерение температуры. Датчик должен находиться максимально близко к теплоносителю для быстрого реагирования на изменения.

Крепление пластин

С помощью винтов закрепите пластины, удерживающие как ТЭН, так и терморегулятор. Они не должны смещаться, но крепление не должно быть чрезмерно жестким, чтобы избежать деформации компонентов.

Проверка ТЭНа

Перед подключением проверьте ТЭН на предмет целостности: сопротивление должно находиться в диапазоне 15–100 Ом, а изоляция должна быть не менее 1 МОм.

Схемы электрического подключения

Базовая схема для однофазной сети (220В)

Это наиболее распространенная схема подключения для домашних систем:

• Точка соединения контактов. Соедините один контакт каждого ТЭНа перемычкой — это создаст общую точку. К этой общей точке подключите рабочий ноль (синий провод) от источника питания.
• Подключение фазы через терморегулятор. Свободные контакты ТЭНов соедините с фазой L через терморегулятор. Вход фазы 220В подается непосредственно на терморегулятор, а выход — подключается к свободным контактам нагревательного элемента.
• Управление с помощью контактора. Если используется контактор (электромагнитное реле) для управления мощными ТЭНами, схема усложняется. Катушка контактора подключается по принципу: вывод A1 — к термостату на контакт K1, вывод A2 — к нулевой шине источника питания. Когда реле замыкает контакт K1, фаза подается на катушку, контактор срабатывает и его силовые контакты замыкаются, подавая напряжение на ТЭН.

Схема «звезда» для трёхфазной сети (380В)

Эта схема используется в промышленных котлах и мощных системах отопления:

Соедините перемычкой по одному из имеющихся контактов каждого из трех трубчатых нагревателей. Оставшиеся концы подайте поочередно на фазы L1, L2 и L3 соответственно. Нулевой провод подключается к общей точке соединения перемычек.

Схема «треугольник» для трёхфазной сети

Используется для ТЭНов, рассчитанных на полное напряжение 380В:

Соедините нагреватели последовательно: первый вывод первого нагревателя присоединяется к первому выводу второго, второй вывод второго стыкуется со вторым выводом третьего, второй вывод первого присоединяется к первому выводу третьего. Фазы L1, L2 и L3 подаются на три точки этого треугольника.

Подключение проводов: пошаговый процесс

Подготовка проводов

Зачистите конец каждого провода на 5–10 мм для обеспечения хорошего электрического контакта. Провода, которые будут затягиваться гайками, зачистите более тщательно для создания петелек.

Подключение фазного провода

Для подключения фазного провода к выводам ТЭНа выполните следующую последовательность: сначала накрутите гайку М4, затем наложите шайбу, наденьте наконечник-кольцо питающего провода, снова положите шайбу и установите пружинную шайбу-гровер. Все это зажимается гайкой М4. Пружинная шайба предотвращает самораскручивание соединения вибрацией.

Подключение нулевого провода

Провод, подключаемый к нейтральной фазе, затягивается болтом М8 и располагается в перемычке между контактными отверстиями нагревателя.

Сечение провода

Провод должен выбираться с учетом мощности ТЭНа. Для ТЭНов мощностью до 3 кВт подойдет сечение 2,5 мм², для более мощных — 4 мм² и выше. Недостаточное сечение провода может привести к перегреву и возгоранию.

Изоляция и защита

После подключения все открытые металлические части следует изолировать, используя кембрик (термоусадочную трубку) или другой изолирующий материал. Провода должны быть расположены так, чтобы они не касались горячих поверхностей ТЭНа.

Подключение терморегулятора: практические советы

Установка чувствительного элемента

Чувствительный элемент должен быть помещен в середину трубки ТЭНа как можно глубже, но в пределах безопасной глубины, указанной производителем. Медная трубка, содержащая датчик, должна быть аккуратно уложена без перегибов.

Электрическое подключение датчика

Датчик температуры подключается к клеммам T1 и T2 терморегулятора. При использовании защитного термостата убедитесь, что он установлен правильно и не заблокирован.

Настройка температуры вручную

Для начального тестирования установите минимальную температуру ручкой регулятора. Процесс регулировки выглядит так: поддеть ручку регулятора и аккуратно снять её, увидев внутренний механизм, крутить по часовой стрелке до щелчка, после щелчка открутить обратно на 60 градусов и вставить ручку регулятора. Ручка настройки регулирует расстояние пластины до выключателя, тем самым изменяя температуру срабатывания.

Маркировка шкалы

Обычно на регуляторе нанесена маркировка температуры (например, от 0 до 90 градусов Цельсия). Убедитесь, что ручка правильно выровнена относительно этой шкалы для точной установки требуемой температуры.

Заземление системы

Критичность заземления

Это один из самых важных аспектов электробезопасности. После подключения всех проводов обязательно установите заземление корпуса нагревателя и проводов подключения ТЭНа.

Место подключения заземления

Обычно у котлов для заземления с левой стороны у блока электронагревателей находится специальный болт, к которому следует подключать проводник заземления (желто-зеленый провод). Убедитесь, что соединение надежное и не ослабевает со временем.

Проверка сопротивления заземления

После завершения монтажа проверьте качество заземления с помощью мультиметра. Сопротивление заземления не должно превышать 10 Ом для жилых помещений.

Особенности подключения для различных типов бойлеров

Бойлеры STOUT и Thermex

Для этих моделей применяется специфичная схема подключения. В комплекте обычно идет защитный термостат, рассчитанный на 95°С, который необходимо установить согласно инструкции производителя. Чувствительный элемент размещается в гильзу, а ТЭН — в колбу, которые затем закрепляются пластинами с винтами.

Вспомогательный источник тепла

Если бойлер нагревается от внешнего источника тепла (например, газового котла), а ТЭН поддерживает температуру воды не ниже заданного значения, схема подключения терморегулятора ТЭНа должна быть настроена на сценарий вспомогательного нагрева. При таком подключении терморегулятор включает нагревательный элемент только тогда, когда основной источник недостаточен или не работает.

Основной источник нагрева

Если ТЭН является основным источником нагрева, то регулирование температуры осуществляется полностью через терморегулятор бойлера. В этом случае подключение выполняется с использованием более простой схемы без дополнительных коммутационных элементов.

Типичные ошибки при монтаже и как их избежать

Существует несколько распространенных ошибок, которые могут произойти во время монтажа.

• Неправильное сечение провода. Это наиболее распространенная ошибка. Используйте провод с достаточным сечением, рассчитанным на ток, потребляемый ТЭНом. Формула: I = P/U, где P — мощность ТЭНа, U — напряжение.
• Недостаточная глубина установки датчика. Если датчик расположен неглубоко в гильзе, он может не отражать истинную температуру теплоносителя, что приведет к неправильной работе системы.
• Отсутствие или неправильное заземление. Это опасная ошибка, которая может привести к электрическому удару. Всегда проверяйте наличие заземления перед включением системы.
• Неправильное подключение датчика температуры. Перепутание контактов T1 и T2 может привести к неправильной работе терморегулятора. Внимательно следите за обозначениями.
• Забывчивость при установке перемычек. Для соединения ТЭНов в схему необходимо использовать перемычки правильного сечения. Недостаточное сечение перемычки может привести к перегреву и повреждению.
• Отсутствие изоляции открытых проводов. Все открытые электрические соединения должны быть защищены изоляционным материалом или кембриком.
• Неправильная первоначальная настройка. При первом включении система должна быть настроена на минимальную температуру для проверки её работоспособности перед полноценной эксплуатацией.

Проверка и тестирование системы

После завершения монтажа системы крайне важно провести оценку её функциональности и безопасности.

• Визуальный осмотр. Перед включением проведите полный визуальный осмотр всех соединений. Убедитесь, что нет оголённых проводов, все крепления надежны, а изоляция целая.
• Проверка сопротивления изоляции. С помощью мегаомметра или мультиметра в режиме измерения сопротивления проверьте изоляцию между проводами и между проводами и корпусом. Минимальное сопротивление изоляции должно быть не менее 1 МОм.
• Проверка работы в холостом режиме. Включите систему на минимальной температуре и наблюдайте за поведением. Прибор должен включиться, начать нагреваться, а при достижении заданной температуры — выключиться.
• Слышимые признаки неисправности. При включении контактор издает характерный щелчок — это нормально. Если слышны посторонние звуки, потрескивание или запахи, немедленно отключите систему и проверьте её.
• Измерение напряжения на выходе. С помощью вольтметра проверьте наличие напряжения на выводах ТЭНа при срабатывании системы. Напряжение должно соответствовать расчётному (220В или 380В в зависимости от схемы).

Безопасность при монтаже

• Отключение электричества. Перед началом любых работ обязательно отключите электричество в щитке и убедитесь в отсутствии напряжения, используя тестер или мультиметр.
• Влажность и окружающая среда. Не выполняйте работы во влажной среде без надлежащей защиты. Влага может привести к коротким замыканиям.
• Защита от ожогов. ТЭН нагревается очень быстро. Будьте осторожны при работе с системой, даже если она отключена от сети, так как вода или металл могут быть горячими.
• Использование инструментов. Используйте только изолированный инструмент. Отвёртки, кусачки и другие инструменты должны иметь изолированные ручки.
• Надлежащая вентиляция. При монтаже в закрытых помещениях обеспечьте хорошую вентиляцию для удаления паров и газов, которые могут выделяться при нагреве.

Техническое обслуживание и регулировка

Регулярное обслуживание системы гарантирует её долгую и стабильную работу.

• Регулярная проверка температуры. Периодически проверяйте, достигает ли система установленной температуры. Если показания термометра отличаются от установленных на регуляторе, может потребоваться его регулировка.
• Очистка датчика. Со временем датчик температуры может покрыться минеральными отложениями, особенно в регионах с жёсткой водой. Периодическая очистка обеспечит точность измерений.
• Проверка целостности проводов. Визуально инспектируйте все провода на предмет повреждений, перегибов или признаков старения изоляции.
• Проверка крепежа. Вибрация и циклическое расширение/сжатие при нагреве-охлаждении могут привести к ослаблению болтов и гаек. Периодически проверяйте и затягивайте крепёжные элементы.
• Проверка герметичности. Убедитесь, что нет утечек воды из соединения ТЭНа и гильзы датчика. Утечки могут привести к коррозии и электрическим проблемам.

Правильное подключение ТЭНа через терморегулятор — это не только вопрос функциональности, но и безопасности. Следующие разделы статьи будут посвящены более детальному рассмотрению каждой из этих тем, чтобы вы могли избежать распространённых ошибок и достичь наилучших результатов в обслуживании своей системы отопления.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подбор терморегулятора в зависимости от типа ТЭНа

При выборе терморегулятора важным аспектом является его совместимость с типом и мощностью ТЭНа. Разные устройства имеют разные характеристики, зависящие от требуемой мощности и условий эксплуатации. Например, при использовании мощных ТЭНов (более 3 кВт) рекомендуется выбирать терморегуляторы, которые измеряют и регулируют температуру с высокой степенью точности, а также способны выдерживать больший ток.

• Терморегуляторы для однофазных ТЭНов: оптимальны для бытового использования, легки в установке и имеют широкий диапазон регулирования температуры.
• Терморегуляторы для трехфазных систем: необходимы для промышленных или мощных котлов, обеспечивают надежность и стабильность работы.

Настройка и калибровка терморегулятора

Точная работа терморегулятора напрямую влияет на эффективность системы обогрева. Для обеспечения корректной работы следует выполнить его настройку и, если необходимо, калибровку.

Процесс настройки

1. Установите желаемую температуру на регуляторе, используя ручку управления.
2. Включите систему и дайте ей время для достижения заданных параметров.
3. Проверьте, соответствует ли реальная температура на датчике температуре, установленной на терморегуляторе.
4. Если показания не совпадают, выполните корректировку с помощью механизмов калибровки, предусмотренных в конструкции терморегулятора.

Корректная настройка обеспечит долговечность системы и сэкономит электроэнергию, предотвращая избыточный нагрев.

Мониторинг работы системы

Для надежной эксплуатации системы отопления важно не только правильно подключить ТЭН через терморегулятор, но и регулярно мониторить её работу. Современные терморегуляторы могут быть оснащены дополнительными функциями, такими как:

• Автоматический контроль температуры: позволяет отслеживать изменения и автоматически управлять включением/выключением ТЭНа.
• Функция записи данных: поможет вести учет потребления энергии и температуры, что будет полезно для последующего анализа.
• Удаленный доступ: необходимость в мониторинге через мобильные приложения или онлайн-платформы становится популярной при интеграции терморегуляторов в «умные» системы домов.

Обслуживание системы

Регулярное обслуживание системы — залог её эффективного функционирования. Чтобы избежать проблем, связанных с работой терморегулятора и ТЭНа, следуйте простым рекомендациям.

Краткие советы по обслуживанию

• Проверка соединений: регулярно инспектируйте все электрические соединения на наличие коррозии или ослабления крепежа.
• Очистка от накипи: если вода в вашей системе содержит много минеральных солей, рекомендуется периодически проводить очистку от накипи, особенно ТЭНа и датчика температуры.
• Замена фильтров: некоторые системы отопления могут требовать наличия фильтров для очистки воды; их следуют менять по мере загрязнения.

Безопасность и предостережения

Независимо от того, насколько надежно проведено подключение, всегда следует соблюдать технику безопасности:

• Регулярная проверка системы: проводите как минимум один раз в год полную проверку безопасности и работоспособности системы.
• Мониторинг на наличие утечек: сразу же устраняйте любые признаки утечек, чтобы предотвратить коррозию и повреждение оборудования.
• Обучение пользователей: все, кто пользуется системой отопления, должны знать, как правильно ею управлять и что делать в экстренных ситуациях.

Эти предостережения помогут избежать серьезных проблем и продлить срок службы всей системы отопления.

Советы по выбору и покупке ТЭНа и терморегулятора

При выборе оборудования следует учитывать множественные параметры, чтобы достичь оптимального результата.

Что учитывать при покупке

• Мощность: выбирайте ТЭН с мощностью, соответствующей потребностям вашего помещения.
• Качество материалов: предпочтение следует отдавать изделиям из коррозионно-стойких и теплообменных материалов.
• Гарантия производителя: дорогие и качественные устройства часто комплектуются длительной гарантией, что указывает на надежность.

Следуя этим рекомендациям при выборе, вы существенно снизите риск возникновения проблем в будущем, что позволит ваше отопительное оборудование функционировать бесперебойно в течение многих лет.
