Подключение 3 тэнов: секреты эффективного нагрева

Основные схемы подключения трех ТЭНов: «Звезда» vs «Треугольник»

При подключении 3 ТЭНов оптимально использовать количество нагревателей, кратное трем. Это обеспечивает симметричную нагрузку на фазы L1, L2, L3 (380 В между фазами, 220 В фазное). Выбор схемы подключения зависит от номинального напряжения ТЭНов и наличия нейтрали (N).

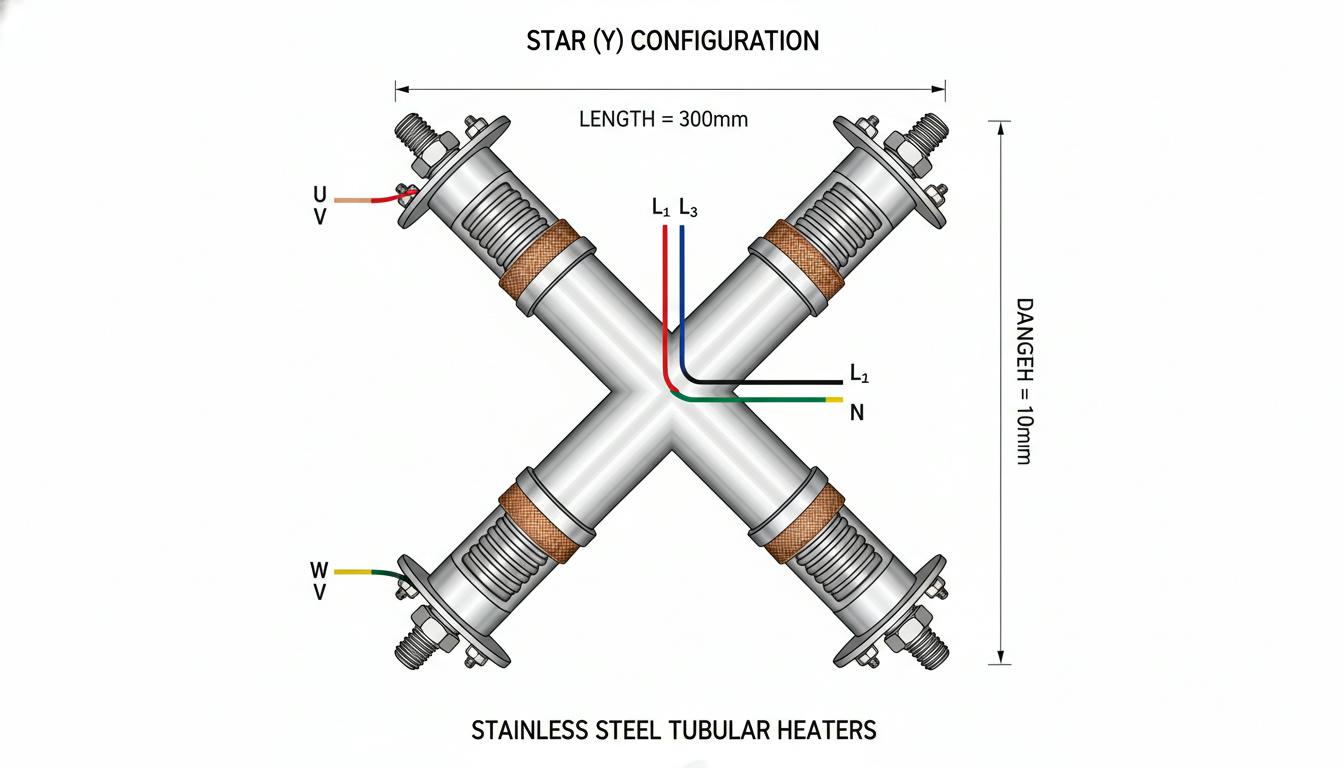

Схема «Звезда» (Y-соединение)

Это распространенный вариант для бытовых и полупромышленных систем, особенно если ТЭНы рассчитаны на 220 В. Один конец каждого ТЭНа соединяется в общей точке — нейтрали (N), а второй подключается к фазам L1, L2, L3.

Как собрать шаг за шагом:

1. Подготовьте идентичные ТЭНы: мощность 1–3 кВт каждый (общая — 3–9 кВт), сопротивление R = U²/P (например, для 2 кВт/220 В — около 24 Ом).
2. Соедините первый вывод каждого ТЭНа в общей клеммной колодке (нейтраль N, обычно синий или черный провод).
3. Второй вывод каждого ТЭНа подключите к отдельным фазам: ТЭН1 — L1 (коричневый), ТЭН2 — L2 (черный), ТЭН3 — L3 (серый).
4. Используйте клеммы с гайками M4: последовательность должна быть следующей — гайка, шайба, наконечник-кольцо, шайба, пружинная гровер-шайба, фиксация.

Электрические параметры:

• Фазное напряжение на каждый ТЭН: 220 В.
• Линейный ток = фазному току (I = P / (√3 × U × cosφ)).
• Фазное напряжение = линейному / √3.

Секрет эффективности №1:

В каждую «ветвь звезды» можно добавить несколько ТЭНов параллельно (одинаковое напряжение, ток делится) или последовательно (ток одинаковый, напряжение делится). Для 6 ТЭНов — две параллельные группы по 3, с ступенчатым включением для регулировки мощности. Это балансирует нагрузку и предотвращает перегрев одной фазы.

Преимущества:

• Безопасно для замены элементов (нейтраль упрощает диагностику).
• Подходит для систем с разными сопротивлениями ТЭНов (нулевой провод компенсирует).
• Минимальный риск «перекоса фаз» при равных мощностях.

Недостатки:

• Требует нейтрали; общая мощность ниже, чем в «треугольнике».

Схема «Треугольник»

Эта схема идеальна для ТЭНов на 380 В, без нейтри (трехпроводная сеть). ТЭНы соединяются последовательно в замкнутый контур: каждый получает напряжение между фазами.

Как собрать шаг за шагом:

1. Нумеруйте ТЭНы 1, 2, 3.
2. Соедините: вывод 1 ТЭН1 → вывод 1 ТЭН2; вывод 2 ТЭН2 → вывод 2 ТЭН3; вывод 2 ТЭН1 → вывод 1 ТЭН3.
3. В результате получится три «плеча» (a, b, c): подключите a — к L1, b — к L2, c — к L3.

Электрические параметры:

• Напряжение на каждый ТЭН: 380 В.
• Линейный ток = фазному / √3.
• Суммарная мощность = сумма мощностей ветвей.

Секрет эффективности №2:

Для равномерности используйте ТЭНы с идентичным сопротивлением. Если мощности разные, добавьте параллельные/последовательные группы в плечи. В «треугольнике» мощность на ТЭН выше (P = U²/R), но следите за током — сечение кабеля минимум 2,5 мм² на 3 кВт.

Преимущества:

• Выше общая мощность (на 15–20% эффективнее «звезды»).
• Не нужна нейтраль — проще для промышленности.
• Стабильный нагрев в больших объемах (котлы, резервуары).

Недостатки:

• Если один ТЭН выйдет из строя, вся схема «умрет».
• Сложнее диагностика без N.

Секреты эффективного нагрева: продвинутые техники

1. Балансировка нагрузки — ключ к долговечности

Перекос фаз (одна фаза нагружена более чем на 20%) приводит к перегреву кабелей, срабатыванию УЗО и неравномерному нагреву. Секрет: Подключайте кратное 3 ТЭНов (3, 6, 9 и т.д.). Для 6 ТЭНов: две группы «звездой» параллельно — сначала включайте 3 кВт, потом +3 кВт для ступенчатого разгона (режим «разгон» — все параллельно 3×1 кВт = 3 кВт, ток 14 А через регулятор).

2. Последовательное и параллельное соединение внутри схем

• Параллельно: Напряжение одинаковое, мощность суммируется (2×500 Вт = 1 кВт). Идеально для ускорения нагрева, но ток растет (I = U/R).
• Последовательно: Ток одинаковый, напряжение делится (2×220 В на 480 В = по 240 В каждый). Минус — выход одного = стоп всей цепи; мощность падает вдвое.

Секрет №3: Комбинируйте! В «звезде» — параллельные ТЭНы в ветвях для мощности 5–10 кВт и более.

3. Регулировка мощности и термоконтроль

Без автоматики нагрев «грубый».

• Реле/контакторы: Замыкают фазу при падении температуры ниже порога (датчик + реле К1).
• ТРМ (тиристорные регуляторы): Плавная регулировка (например, ТРМ 500 30А для печей, скорость 5 град/мин).
• Механические регуляторы: Для бойлеров (16 А), сигнал на 80°C.

Секрет №4: Ступенчатое включение: 3 кВт разгон → 1,5 кВт поддержка.

4. Монтажные хитрости для максимальной отдачи тепла

• Материалы: ТЭНы из нержавеющей стали для воды; диаметр 8–18 мм, длина 280–6000 мм.
• Изоляция: Гайки M4 + гровер для предотвращения вибрации; наконечники-кольца.
• Защита: Автоматы (16–25 А/фазу), УЗО 30 мА, заземление.

Секрет №5: Устанавливайте ТЭНы вертикально в потоке жидкости — теплоотдача увеличится на 30%. Для сухих ТЭНов используйте термопасту.

5. Расчеты для оптимизации

Общая мощность P_общ = 3 × P_ТЭН (при условии баланса).

Ток I_фаза = P_общ / (√3 × 380 × 0,9) ≈ 10 А/кВт.

Секрет №6: Для воды (ёмкость 100 л): 3×2 кВт нагреют до 80°C за 1–1,5 ч. Учитывайте КПД 90–95%.

Типичные ошибки и как их избежать

• Несимметрия: Разные R приводят к перекосу. Решение: используйте мультиметр и ищите идентичные ТЭНы.
• Перегрузка: Кабель 1,5 мм² на 3 кВт приводит к риску пожара. Рекомендуется использовать 2,5–4 мм².
• Без нейтрали в «звезде»: Нет баланса. Рассмотрите переход на «треугольник».
• Игнор термоконтроля: Перегрев и осушка. Всегда интегрируйте датчик и реле.
• Самоделки без УЗО: Пожалуйста, не забывайте об электрической безопасности.

Практические примеры из реальных применений

• Бойлер 100 л: 3×1,5 кВт «звездой» (220 В). Разгон параллельно, поддержка реле.
• Промкотел: 3×3 кВт «треугольником» (380 В) + ТРМ для 5 град/мин.
• Самогонный аппарат: 2 параллельно (3 кВт) + 1,5 кВт ступень (ток 14 А).
• 6 ТЭНов: Две «звезды» параллельно — гибкость мощности 3/6/9 кВт.

Далее мы рассмотрим дополнительные техники повышения эффективности и совместные решения для предотвращения потерь энергии.
