Подключение тэна нагрева: секреты эффективной установки

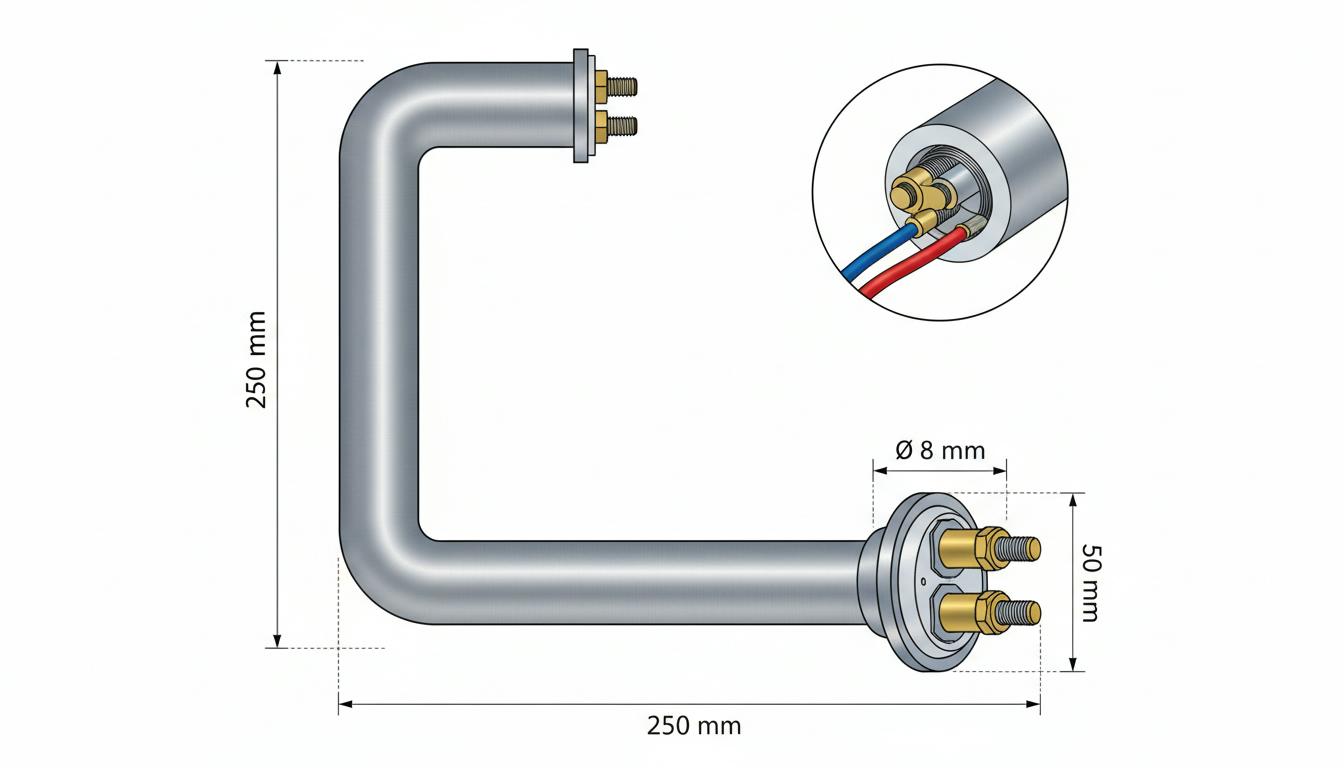

Основные типы ТЭНов и их особенности установки
ТЭНы классифицируются по нескольким параметрам: конструкции, мощности и области применения. К основным типам относятся погружные (предназначенные для жидкостей), поверхностные (используемые в пресс-формах), гибкие (рассчитанные на установку в элементы сложной геометрии) и блочные (для котлов). Стандартные параметры включают диаметры трубок от 8 до 18 мм, длины от 280 мм до 6 м, мощность от 100 Вт до более 10 кВт, а также напряжение в диапазоне 12-600 В. Материалы, из которых изготавливаются ТЭНы, варьируются от нержавеющей стали до меди и титана для агрессивных сред.
Секрет №1: Выбор по типу монтажа
Для обеспечения герметичного крепления в баке необходимо использовать штуцеры — резьбовые втулки с буртиком. Прокладка устанавливается между буртиком и стенкой бака. Важно, чтобы отверстие в баке имело точность ±0,1 мм, а края были зачищены от заусенцев и окалины, что предотвращает утечки и коррозию.
Для погружных ТЭНов с несколькими трубами (длиной менее 1 м) монтаж проводится через верхний люк. Важно очистить емкость, опустить стойку с кабелем и зафиксировать её болтами с прокладками, затем защитить контакты крышкой. Кабель пропускается через патрубок.
Гибкие ТЭНы для коллекторов пресс-форм устанавливаются вручную. Необходимо рассчитать длину с учетом расширения (концы должны быть прямыми минимум на 10 мм). Установка производится секциями по 2-3 см, забиванием с помощью молотка над канавкой и уплотнением пробойником для достижения 75% контакта оболочки. Рекомендуется использовать единичный сильный удар, чтобы сохранить целостность нагревателя.
Необходимые инструменты и материалы для эффективной установки
Подготовка — важная часть процесса. Для успешного монтажа рекомендуется собрать специальный набор инструментов:
- Ключи и гаечные ключи (М4, М8), молоток, пробойник (для гибких ТЭНов).
- Фум-лента, тефлоновая лента или прокладки для герметизации резьбы.
- Кабель сечением 2,5 мм² (для ТЭНов мощностью до 4 кВт), наконечники-кольца, шайбы (гроверы, пружинные), гайки М4/М8.
- Мультиметр для проверки изоляции и сопротивления.
- Автомат (20 А), терморегулятор, магниевый анод, диэлектрическая изоляция.
- Заземляющий провод (желто-зеленый), керамические изоляторы для выводов.
Секрет №2: Проверка перед монтажом
Перед установкой необходимо внимательно осмотреть ТЭН на наличие повреждений, которые могли возникнуть во время транспортировки. Измерьте изоляцию с помощью мультиметра (сопротивление должно быть >1 МОм) и сравните параметры с заменяемым элементом. Очистите посадочное место от накипи — это может повысить скорость нагрева на 20-30%.
Пошаговое руководство по установке и подключению
Шаг 1: Подготовка и отключение
Перед началом работ отключите питание и слейте жидкость, если устанавливаете мокрые ТЭНы. Также снимите старый ТЭН и осмотрите фланец/резьбу. Обычно этот шаг занимает 10-15 минут.
Шаг 2: Монтаж ТЭНа
- Нанесите фум-ленту на резьбу (3-5 витков).
- Вставьте ТЭН и затяните с моментом 20-30 Нм, избегая перегрузки, что может привести к деформации прокладки.
- Установите анод и термостат, если это предусмотрено конструкцией.
- Для блока: пропустите кабель через патрубок и зафиксируйте стойку болтами.
Секрет №3: Герметизация под давлением
Для случаев с агрессивными средами рекомендовано использовать прокладки с фторопластом — они выдерживают до 10 атм и могут в два раза увеличить срок службы ТЭНа.
Шаг 3: Электрическое подключение
При фиксации выводов ТЭНов используйте керамические изоляторы, а концы резьбовых выводов крепите шайбой и гайкой. Правила подключения:
- Для фазы используйте последовательность: гайка М4, шайба, наконечник-кольцо, шайба, гровер, гайка М4.
- Для нейтрали подключите болт М8 в перемычку.
Общие правила подключения включают:
- Обязательно заземляйте корпус (болт слева у блока).
- Защищайте токоведущие части от влажности и случайных касаний.
- Используйте клеммные колодки: один конец ТЭНа (синий/черный) — в N, другой (коричневый/красный) — в фазы A/B/C.
Время на подключение составляет 15-30 минут.
Шаг 4: Заполнение и тест
Заполните емкость, проверьте на утечки (5-10 минут под давлением). Включите систему, измерьте температуру и ток, затем настройте терморегулятор.
Секрет №4: Тестирование под нагрузкой
Запустите ТЭН на 50% мощности на 30 минут, контролируйте вибрацию и нагрев контактов. Если температура превышает 60°C, возможно, присутствует плохой контакт.
Схемы подключения: звезда, треугольник, комбинированные
Выбор схемы подключения зависит от напряжения (220В/380В) и количества ТЭНов. Для ТЭНов на 220В можно использовать схемы «звезда» или «параллель», а для 380В — «треугольник» или «последовательно».
| Схема | Напряжение | Описание | Преимущества | Секрет эффективности |
|---|---|---|---|---|
| Звезда | 220В/380В | Концы ТЭНов соединяются перемычкой в нейтраль (N). Фазы A/B/C подключаются к свободным концам. | Обеспечивает равномерную нагрузку и экономию энергии. | Идеально для котлов, устраняет дисбаланс и снижает пики тока на 15-20%. |
| Треугольник | 380В | Вывод 1 первого ТЭНа соединяется с выводом 1 второго, вывод 2 второго — с выводом 2 третьего, и т.д. | Полное использование мощности для высокомощных блоков. | Последовательное соединение для 380В делает нагрузку равномерной. |
| Параллельное | 220В | Правые выводы — фазы, левые — в N. | Простота подключения и высокая мощность. | Можно комбинировать с последовательным для баланса. |
| С термореле/контактором | Любое | Фаза проходит через выключатель к термореле, которое управляет реле. | Позволяет автоматически контролировать работу системы. | Додавьте контактор для мощных ТЭНов, исключая возможность пробоя. |
Секрет №5: Управление мощностью
Термостат поддерживает заданную температуру: при ее падении ниже порога реле замыкает цепь, подавая питание на ТЭН. Для трехфазных систем сигнал проходит на контактор, позволяя последовательное закрытие силовых контактов.
Следующий раздел расставит акценты на мерах безопасности и уклонится от распространенных ошибок при установке ТЭНов. Подробное обсуждение этих аспектов поможет избежать многих проблем, связанных с подключением и эксплуатацией.
Меры безопасности и типичные ошибки
Безопасность на первом месте
Работа с электрическими нагревателями требует повышенного внимания к безопасности. Важно помнить следующие ключевые моменты:
- Отключение питания: Всегда работайте только при отключенном электропитании. Это не только защищает вас от электрических травм, но и предохраняет оборудование от возможных повреждений.
- Заземление: Обязательно заземлите устройство. Используйте желто-зеленый провод для соединения с корпусом и заземляющим контуром.
- Изоляция: Проверяйте состояние керамических изоляторов на выводах и используйте диэлектрические материалы на проводах.
- Защита от влаги: Убедитесь, что токоведущие части в защищены от влаги. Использование крышек и герметиков поможет избежать короткого замыкания.
Частые ошибки и как избежать
Невнимательность на этапе установки может привести к серьезным проблемам и необходимым дорогостоящим ремонтом. Рассмотрим распространенные ошибки и способы их предотвращения:
- Перетяжка резьбы: Избегайте чрезмерного усилия при закручивании резьбы, чтобы не деформировать прокладку. Рекомендуемый момент затяжки составляет 20-30 Нм.
- Плохой контакт: Следите за тем, чтобы гайки были надежно затянуты, так как рыхлые соединения могут вызывать перегрев. Используйте двойные шайбы и гроверы для улучшения контакта.
- Игнорирование расширения: При установке гибких ТЭНов учитывайте пространство для теплового расширения, оставляя запас минимум 10 мм на каждом конце.
- Отсутствие защитных реле: Без установки реле возможен перегрев ТЭНа, что может привести к его поломке. Убедитесь, что система защищена от перегрева.
- Недостаточная проверка схемы подключения: Перед подключением убедитесь в соответствии напряжения и спецификаций. Неправильное подключение может привести к выходу оборудования из строя.
Секрет №6: Подбор ТЭНов для жесткой воды
При использовании в условиях жесткой воды рекомендуется отдать предпочтение сухим ТЭНам. Они отличаются более надежной изоляцией, устойчивостью к образованию накипи и легкостью замены. Такие ТЭНы способны увеличивать скорость нагрева на 25%, что может существенно положительно сказаться на общей эффективности системы.
Продвинутые секреты для максимальной эффективности
- Оптимизация теплопередачи: Обеспечьте хороший контакт в канавках для уплотнения с нагревателем — 75% контактной поверхности значительно продлевает срок службы устройства и улучшает его теплопередачу.
- Экономия энергии: Применяйте схему «звезда» для минимизации потерь в сети. Оснастите систему датчиком для автоматизации цикла «нагрев/пауза», что может сэкономить от 10 до 15% энергии.
- Для промышленного применения: В процессе монтажа в цистернах обеспечьте надежное крепление стойки с кабелем и используйте болты с прокладками. Очистка перед установкой играет важную роль в повышении прочности соединений.
- Замена в бойлерах: Процесс замены ТЭНа займет от 30 до 60 минут. Обязательно используйте фум-ленту, установите магниевый анод для защиты от коррозии и проверяйте изоляцию гарантированной.
- Для мощных ТЭНов: Используйте кабель сечением не менее 2,5 мм². Установите предохранитель на 20 А и проводите тестирование на наличие утечек.
Заключение
Правильная установка и подключение ТЭНа — это залог обеспечения его надежной и эффективной работы. Соблюдая все упомянутые рекомендации и секреты, вы сможете не только увеличивать срок службы устройств, но и обеспечивать безопасность эксплуатации. Характеристики и особенности подключаемых элементов могут варьироваться, поэтому не забывайте консультироваться с производителями и следовать их рекомендациям.
Внимательное отношение к всем аспектам монтажа и эксплуатации ТЭНов — это залог успешного и безопасного функционирования систем нагрева.
