Подключение контактов тэна: секреты надежного монтажа

Почему надежное подключение контактов — ключ к долговечности ТЭНа

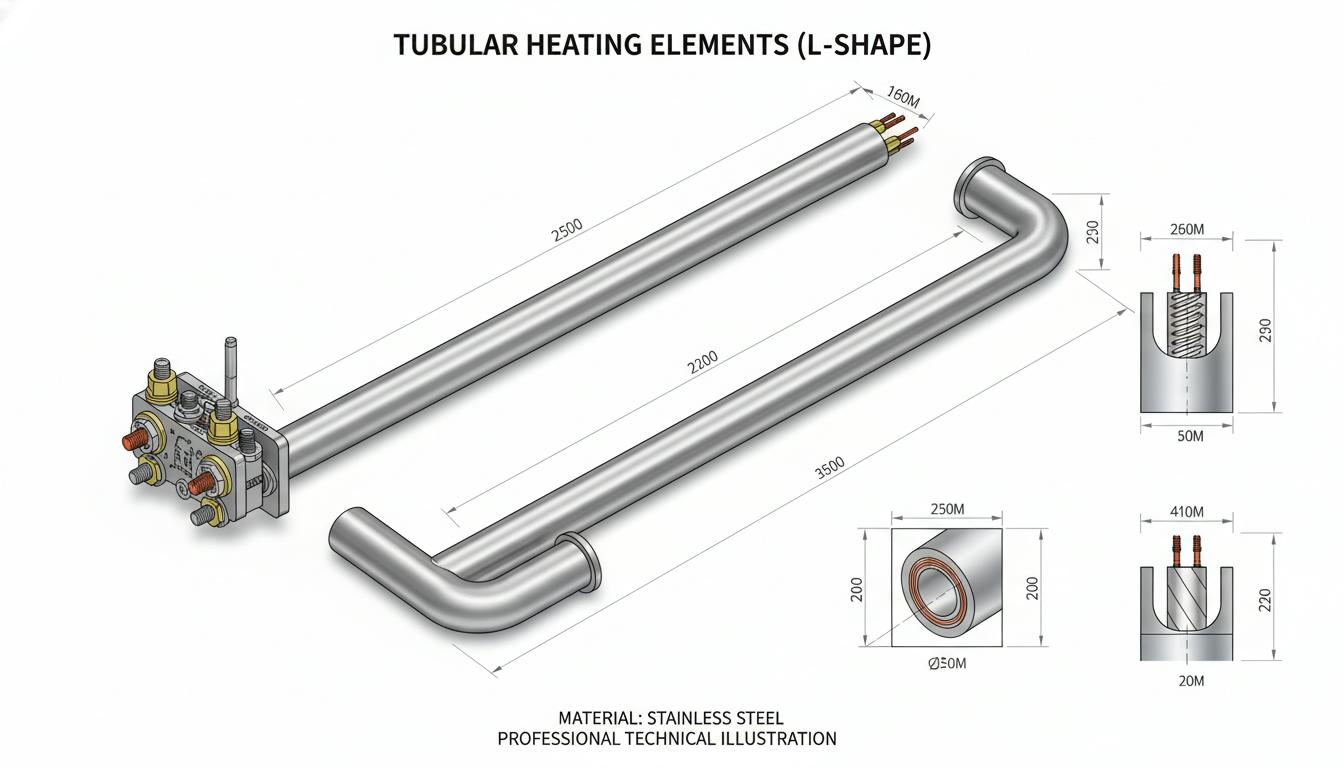

ТЭНы представляют собой герметичные трубки с nichromeовой нитью внутри, изолированной оксидом магния, и выводами (контактами) для подключения питания. Контакты обычно выполнены в виде стержней или клемм с гайками, рассчитанных на токи от 5-10 А для бытовых моделей до 20-50 А для промышленных. Секрет надежности №1: подтягивайте контактные гайки осторожно, без проворачивания стержней в корпусе — это предотвращает повреждение изоляции и нагревательные дефекты. Попадание влаги на контакты сокращает срок службы в 2-3 раза, поэтому всегда используйте защитные кожухи.

Основные риски при подключении:

• Перекос нагрузки: приводит к неравномерному нагреву и быстрому выходу из строя.
• Плохой контакт: вызывает искрение, окисление и перегрев (температура контакта может достигать 200-300°C).
• Отсутствие защиты: без УЗО и заземления риск поражения током возрастает в 10 раз.

Необходимые инструменты и материалы для подключения контактов

Для профессионального монтажа соберите полный комплект — это сэкономит время и минимизирует риски. Вот расширенный список:

Секрет №2: маркируйте провода цветами (синий — N, коричневый/черный/серый — фазы A/B/C, желто-зеленый — PE) для быстрого обслуживания. Используйте 4-5-жильный кабель для трехфазных схем.

Пошаговая инструкция по физическому монтажу ТЭНа перед подключением

Перед работой с контактами обеспечьте надежную установку ТЭНа — 90% проблем с подключением возникают из-за плохой фиксации.

1. Подготовка места: Определите нижнюю часть емкости для равномерного прогрева. Слейте жидкость, снимите заглушку. Очистите отверстие от заусенцев, загрязнений и высушите. Секрет №3: нанесите тонкий слой герметика на сопряженные поверхности — это предотвращает 90% протечек.
2. Создание отверстия: Сверлите строго по диаметру ТЭНа (стандарт: 8, 10, 12, 16 мм). Обработайте края.
3. Установка:
   • Резьбовой ТЭН: Нанесите фум-ленту (3-5 витков) или герметик на резьбу, вкрутите, затяните контргайкой (момент 30-50 Нм).
   • Фланцевый ТЭН: Уложите прокладку с герметиком, вставьте, затяните болты крест-накрест (равномерно, чтобы избежать деформации). Убедитесь, что нагревательные элементы не касаются стенок или друг друга — поправьте вручную.
4. Проверка герметичности: Залейте жидкость, запустите на 15-20 мин, осмотрите на течи. Подтяните при необходимости.
5. Фиксация: Используйте зажимы или штуцеры для вибрационной устойчивости.

Секрет №4: Для агрессивных сред (масло, химия) выбирайте ТЭНы из титана или Incoloy с тефлоновыми уплотнителями — они выдерживают до 200°C без коррозии.

Схемы подключения контактов ТЭНов: от простого к сложному

Подключение зависит от сети (220В или 380В) и количества ТЭНов. Всегда отключайте питание, проверяйте отсутствие напряжения индикатором!

1. Однофазная сеть 220В (1 ТЭН или параллельный блок)

• Фаза (L, коричневый) → один контакт ТЭНа.
• Ноль (N, синий) → второй контакт.
• Заземление (PE, желто-зеленый) → корпус.

Для блока ТЭНов: Соедините все «нулевые» контакты перемычкой в общую клемму N, фазные — параллельно к фазе L. Пример для 3 ТЭНов 2 кВт: общая мощность 6 кВт, кабель 4 мм².

С термостатом: Фаза → термореле → ТЭН → N. Датчик температуры на T1/T2.

2. Трехфазная сеть 380В: схемы «Звезда» и «Треугольник»

Это самые надежные схемы для равномерной нагрузки, исключающие перекос фаз и экономящие энергию.

Схема «Звезда» (для ТЭНов 220В, 3 шт.)

1. Соедините по одному контакту каждого ТЭНа перемычкой — это нулевая точка (N*).
2. Второй контакт каждого: A (фаза1), B (фаза2), C (фаза3).
3. Кабель: фазы A/B/C → клеммы фаз, N сети → нулевая точка, PE → корпус.

Напряжение на ветвях: 220В. Идеально для котлов — нагрузка равномерная.

Схема «Треугольник» (для ТЭНов 380В, 3 шт.)

1. Контакт1 ТЭН1 → фаза A и контакт2 ТЭН3.
2. Контакт1 ТЭН2 → фаза B и контакт2 ТЭН1.
3. Контакт1 ТЭН3 → фаза C и контакт2 ТЭН2.

Напряжение на ТЭНе: 380В. Используйте для мощных блоков >6 кВт.

Проверка и тестирование подключенных контактов

После монтажа — обязательная проверка, чтобы избежать 80% аварий.

1. Визуал: Надежность соединений, отсутствие оголенных проводов, правильная изоляция.
2. Мультиметр:
   • Сопротивление ТЭНа: 10-100 Ом (для 1-6 кВт).
   • Отсутствие КЗ: ∞ Ом между фазой/N/PE.
   • Утечка: <0,5 мОм.
3. Пуск: Включите автомат, проверьте нагрев (темп. подъема 1-2°C/мин), отсутствие искр/течи.
4. Долгосрочный тест: Запустите на 1-2 часа, мониторьте температуру контактов (<60°C).

Секрет №6: Регулярно проверяйте на накипь/коррозию — чистите каждые 6-12 мес., заменяйте при сопротивлении <80% номинала.

Типичные ошибки и секреты надежного монтажа

• Ошибка 1: Игнор заземления — всегда подключайте PE к корпусу и шине.
• Ошибка 2: Неправильный кабель — для 6 кВт берите 4 мм² медь, алюминий не используйте.
• Ошибка 3: Перекрутка гаек — стержни гнутся, контакт слабеет.
• Ошибка 4: Включение «всухую» — ТЭН сгорает за минуты.

Профессиональные секреты:

• Используйте клеммные колодки с пружинным зажимом для вибрационных систем.
• Для влажных сред — IP65 кожухи + диэлектрическая смазка на контакты.
• Автоматика: добавьте ПИД-регулятор для точного поддержания температуры (±1°C).
• Экономия: схема «звезда» снижает ток на 40%, продлевая жизнь автомата.
• Для пром. объектов: монтируйте в нижней трети емкости + циркуляцию для равномерного нагрева.

Переход к следующей части

После того, как вы ознакомились с основами подключения и монтажом ТЭНов, пора изучить конкретные схемы подключения и принципы их работы. В следующей части мы подробно рассмотрим, как правильно выбрать тип подключения в зависимости от ваших требований и условий эксплуатации, а также оптимальные решения для различных задач.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Выбор типа подключения ТЭНа в зависимости от условий эксплуатации

Теперь, когда мы разобрали основы установки и подключения контактів ТЭНов, давайте перейдем к выбору типа подключения, который будет соответствовать вашим требованиям и условиям эксплуатации. Определение правильной схемы подключения имеет решающее значение для обеспечения надежности и экономической эффективности работы оборудования.

Однофазное подключение: когда оно оптимально?

Однофазное подключение подходит для небольших объектов, где мощность ТЭНа не превышает 6 кВт. Оно идеально подходит для бытовых приборов, таких как водонагреватели и маленькие отопительные системы. Особенность однофазного подключения заключается в его простоте и более низкой стоимости установки.

При подключении однофазного ТЭНа важно учитывать следующие рекомендации:

• Используйте стандартные автоматические выключатели в пределах 10-25 А.
• Проверьте, чтобы сечение используемого кабеля соответствовало мощности ТЭНа (например, 2,5 мм² для 3-6 кВт).
• Обязательно применяйте защитное заземление.

Трехфазное подключение: преимущества для мощных систем

Трехфазное подключение является предпочтительным для промышленных объектов и систем с высокой нагрузкой, где мощность ТЭНа превышает 6 кВт. Эта схема позволяет равномерно распределить нагрузку на все три фазы, что снижает вероятность перегрузки и обеспечивает более стабильную работу системы.

Преимущества трехфазного подключения:

• Уменьшение тока на каждую фазу, что обеспечивает надежность компонентов.
• Экономия энергии за счет более эффективного использования электросети.
• Возможность подключения мощных ТЭНов, до 12 кВт и выше.

Для трехфазного подключения рекомендуется использовать схемы «Звезда» или «Треугольник». Каждая из них имеет свои особенности:

• Схема «Звезда» подходит для подключения ТЭНов, рассчитанных на 220 В. В этой схеме один конец обмотки каждого нагревателя соединяется с общей нулевой точкой.
• Схема «Треугольник» используется для мощных моделей, работающих от 380 В, и обеспечивает максимальную загрузку каждого ТЭНа.

Мониторинг и поддержка работоспособности системы

Независимо от выбранного типа подключения, периодическое обслуживание и мониторинг являются обязательными для обеспечения долговечности и надежности системы. Вот несколько ключевых рекомендаций:

Регулярная проверка состояния ТЭНа

• Проверяйте состояние контактов и соединений на наличие окисления или механических повреждений.
• Измеряйте сопротивление нагревательного элемента с помощью мультиметра — значения, отклоняющиеся от нормы, могут указывать на проблемы.

Обслуживание системы нагрева

Проводите профилактическое обслуживание системы не реже одного раза в год. Чистка ТЭНа от накипи и загрязнений значительно продлевает срок его службы и повышает производительность.

Профессиональные советы по обслуживанию:

• Используйте специальные средства для удаления накипи, особенно если ТЭН работает в области с жесткой водой.
• Заменяйте поврежденные или изношенные компоненты (например, прокладки или проводку) при первых признаках износа.
• Следите за работой автоматики и защитного оборудования (УЗО, автоматические выключатели), чтобы избежать коротких замыканий.

Альтернативные решения и инновации в подключении ТЭНов

Существует множество современных решений и технологий, которые помогают упростить процесс подключения ТЭНов и повысить их эффективность. Современные системы управления могут включать в себя:

• ПИД-регуляторы — позволяют точно контролировать температуру и улучшать стабильность работы.
• Автоматизированные системы мониторинга — могут использоваться для удаленного контроля за состоянием нагревающего оборудования, что значительно упрощает обслуживание.
• Модульные системы — обеспечивают возможность легкого расширения или изменения конфигурации подключений в зависимости от новых потребностей.

Использование новых технологий поможет не только оптимизировать работу системы, но и снизить затраты на эксплуатацию.

Заключение

Правильный выбор схемы подключения, регулярное обслуживание и внедрение инновационных решений обеспечат надежную и безопасную работу ТЭНов, что в конечном итоге приведет к повышению эффективности систем. Понимание этих аспектов поможет вам не только стать более уверенным в монтаже, но и значительно улучшить эксплуатацию вашего оборудования.
