Тэн конвектора подключение: секреты эффективного монтажа
ТЭН в конвекторе: особенности и грамотное подключение
Трубчатый электронагревательный элемент (ТЭН) является неотъемлемой частью электрического конвектора. Эффективность работы конвектора во многом зависит от того, как правильно осуществлено его подключение. Необходимо учитывать не только электрические схемы, но и скрытые нюансы монтажа, позволяющие избежать перегрева, кратковременных замыкания и продлить срок службы устройства.
Что такое ТЭН в конвекторе и его значение

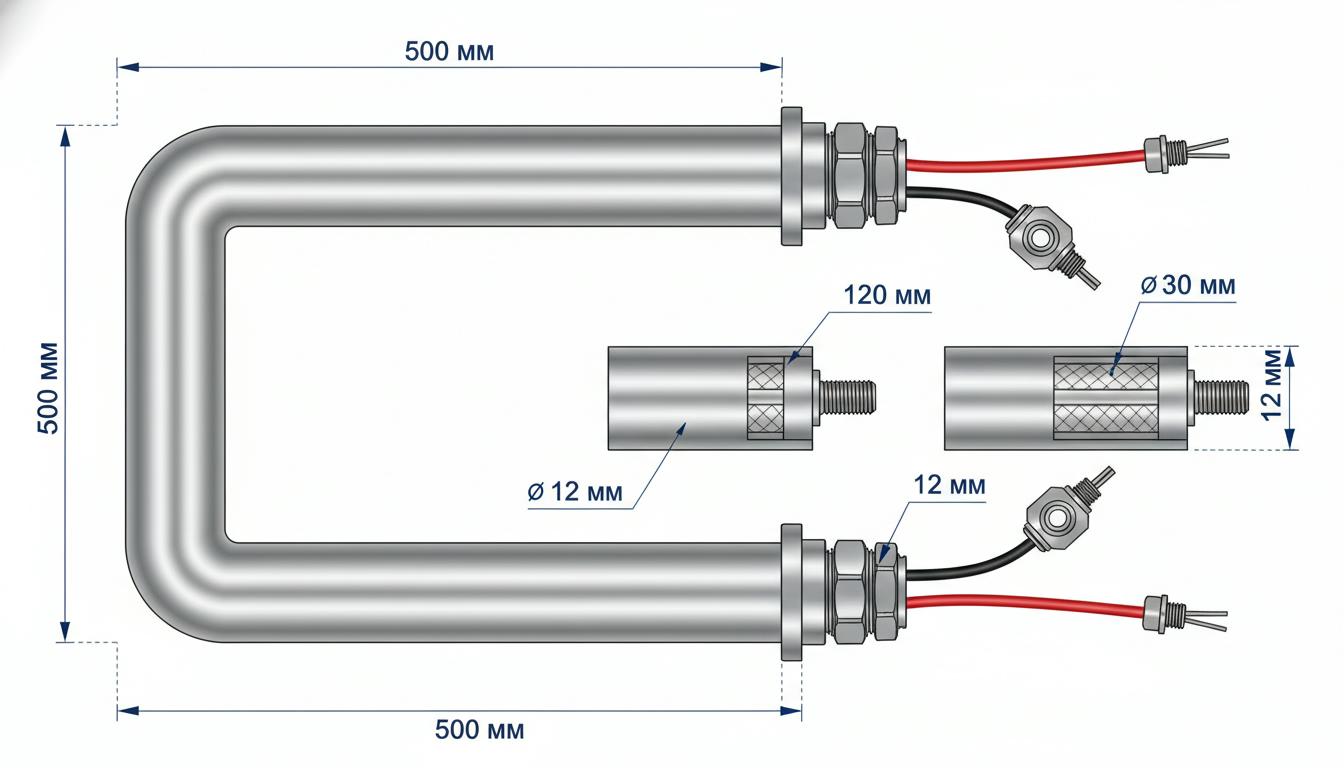

ТЭН в конвекторе — это нихромовая спираль, изолированная от металлического корпуса различными изоляционными материалами, такими как кварцевый песок или оксид магния. Конструкция включает герметичные торцы и керамические изоляторы на выводах, что предотвращает вероятность коротких замыканий. Для надежной работы и поддержания стабильной температуры управления мощностью служит термостат.
Правильное подключение ТЭНа критически важно. Например, при трехфазном подключении (380 В) необходимо выбрать схему «звезда» или «треугольник». Неправильное подключение приводит к неравномерному нагреву и сокращению срока службы устройства.
Основные схемы подключения ТЭНа: «Звезда» и «Треугольник»
Подход к подключению ТЭНов зависит от количества фаз и мощности устройства. Рассмотрим основные схемы подключения:
Схема «Звезда» (для 220 В на элемент)
- Правые выводы ТЭНов подключаются к фазам A, B, C.
- Левые выводы соединяются в нулевую точку, которая идет на шину нуля сети.
- Эта схема идеально подходит для бытовых конвекторов, обеспечивающих равномерное распределение нагрузки.
Секрет №2: Нулевой провод обязательно должен использоваться для ТЭНов с разными сопротивлениями. Без него нагрузка может распределяться неравномерно, что приводит к перегреву.
Схема «Треугольник» (для 380 В)
- ТЭНы подключаются последовательно между фазами A-B, B-C, C-A.
- На каждый элемент подается 380 В, что позволяет использовать эту схему в мощных промышленных конвекторах.
Секрет №3: Важным моментом является однородность мощностей всех ветвей. Ошибка в 5% может привести к перегрузке слабой ветви.
| Параметр | Схема «Звезда» | Схема «Треугольник» |
|---|---|---|
| Напряжение на ТЭН | 220 В | 380 В |
| Нужен нулевой провод | Да | Нет |
| Равные сопротивления | Желательны | Обязательны |
| Автоматы | 3P+N или 3+N | 3P |
| Применение | Бытовые конвекторы | Промышленные/мощные |
Пошаговое руководство по монтажу ТЭНа
1. Подбор места и подготовка
Оптимально устанавливать конвектор под окном или у холодной стены на расстоянии от пола 10-36 см. Стены должны быть ровными и негорючими. Для внутрипольных конвекторов стоит подготовить нишу с уклоном для стока конденсата.
Секрет №5: Перед установкой измерьте высоту конвектора и отметьте места для крепежей. Допуск по горизонтали не должен превышать ±1 мм.
2. Монтаж корпуса конвектора
Для настенного варианта:
- Разметьте места кронштейнов на стене.
- Просверлите отверстия и установите дюбели с саморезами.
- Закрепите нижнюю часть конвектора на кронштейне и зафиксируйте верх защелками.
3. Электрическое подключение ТЭНа
После фиксации корпуса:
- Снимите кожух для доступа к блоку ТЭНов.
- Подключите провода по схеме «звезда» или «треугольник».
- Заземлите корпус на выделенный болт.
Секрет №7: Используйте наконечники-кольца на проводах для надежного контакта и предотвращения искрения.
4. Проверка работоспособности и запуск
После завершения монтажа проводите проверку на предмет электрических коротких замыканий. При включении конвектора, необходимо контролировать температуру ТЭНа, чтобы она не превышала 200°C.
Секрет №8: Установка внешнего термодатчика значительно повысит энергоэффективность работы конвектора.
Гарантия безопасности
Помните о мерах безопасности, работая с электричеством. Обязательно отключайте питание и используйте средства индивидуальной защиты (СИЗ). Защитное заземление должно быть обязательным.
Ошибки при монтаже могут серьезно повредить конвектор, например, игнорирование нулевого провода или недостаточная затяжка контактов. Для обеспечения долгосрочной эксплуатации ТЭНа регулярно проверяйте его состояние и очищайте от пыли. Для специфических моделей всегда проверяйте паспорт устройства.
Теперь мы рассмотрим более сложные схемы подключения и продвинутые секреты монтажа, которые помогут вам не только правильно установить устройство, но и существенно повысить его эффективность в работе.
Продвинутые секреты монтажа ТЭНа конвектора
После завершения основных этапов установки, можно перейти к более сложным и специализированным техникам, которые позволят значительно улучшить работу конвектора и продлить срок его службы. Обсудим, как оптимизировать КПД, провести диагностику и модернизировать систему для современных требований.
Оптимизация КПД
Для увеличения эффективности работы конвектора обратите внимание на следующие аспекты:
- Вертикальное размещение ТЭНа: Установите ТЭН в вертикальном положении. Это улучшит конвекцию воздуха вокруг устройства, так как горячий воздух будет подниматься вверх, создавая циркуляцию.
- Отражающий экран: Установите отражающий экран за конвектором, изготовленный из фольги или другого теплоотражающего материала. Это дополнительное решение может привести к увеличению тепловой отдачи на 10%.
Диагностика и troubleshooting
При возникновении проблем с ТЭНом важно быстро определить причину неисправности. Если конвектор не нагревается:
- Проверка термостата: Часто проблема кроется в сильных нагревах контактов термостата. Отключите питание, снимите корпус и осмотрите соединения.
- Замена термостата: Если термостат неисправен, замените его, предварительно нанеся термопасту для улучшения теплопередачи.
Модернизация устройства
Современные технологии предлагают множество возможностей для улучшения систем отопления:
- Умный дом: Интеграция с системами умного дома, такими как Wi-Fi-термостаты, может существенно повысить эффективность использования энергии. Это решение способно обеспечить экономию до 30% электроэнергии за счет автоматизации процесса управления температурой.
- Удаленный доступ: С помощью мобильных приложений можно управлять температурой в помещении на расстоянии, задавая режимы работы конвектора в зависимости от ваших потребностей.
Расчет мощности и выбор оборудования
Для правильного выбора мощности конвектора необходимо учитывать площадь помещения. Оптимальное значение — 1 кВт мощности на каждые 10 м². Убедитесь, что:
- Для ТЭНа мощностью 2 кВт используйте кабель с сечением не менее 2,5 мм².
- От автоматического выключателя требуется наличие значения 10-16 А, в зависимости от общей нагрузки.
Уход и обслуживание ТЭНа
Чтобы продлить срок службы ТЭНа, следуйте рекомендациям по обслуживанию:
- Регулярная чистка: Проводите периодическую уборку от пыли и загрязнений, так как это может снизить эффективность нагрева. Очищая от пыли, можно повысить тепловую отдачу на 15%.
- Замена ТЭНа: Рекомендуется менять ТЭН каждые 5-7 лет, чтобы избежать сбоев в работе прибора.
Типичные ошибки при монтаже и уходе
Существуют распространенные ошибки, которых следует избегать:
- Игнорирование заземления: Всегда обеспечивайте надежное заземление для безопасности.
- Неверная установка провода: При соединении проводов следите за тем, чтобы при подключении не было ослабленных контактов.
- Проблемы в влажной среде: В помещениях с высокой влажностью используйте защитные элементы для подключения ТЭНа.
Следуя этим рекомендациям и секретам, вы сможете добиться максимально эффективного функционирования вашего конвектора с ТЭНом. Запомните, что качественная установка и регулярное обслуживание — залог надежной работы на долгие годы.
