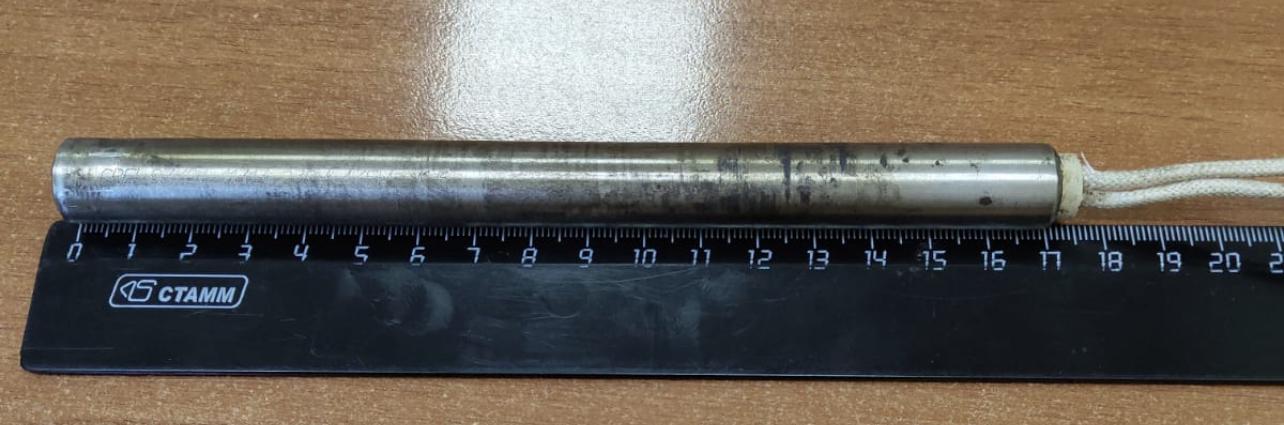

Патронный нагреватель. Диаметр 15 мм. Длина 170 мм. Нержавеющий. 230V, 475 W

Патронный нагреватель диаметром 15 мм, длиной 170 мм, из нержавеющей стали с параметрами 230В и мощностью 475 Вт — это промышленный трубчатый электронагревательный элемент цилиндрической формы, предназначенный для точного, равномерного и эффективного локального нагрева. Его корпус выполнен из нержавеющей стали, что обеспечивает высокую коррозионную стойкость и долговечность, а напряжение 230 В и мощность 475 Вт делают его удобным для подключения к стандартной бытовой или промышленной электросети.

При выборе критически важных компонентов для промышленных систем, таких как нагревательные элементы, руководители проектов, инженеры и специалисты по закупкам сталкиваются с необходимостью глубокого понимания технических характеристик, эксплуатационных преимуществ и потенциального экономического эффекта. Данный патронный нагреватель представляет собой высокотехнологичное решение, разработанное для обеспечения прецизионного контроля температуры в требовательных промышленных условиях. Его сбалансированные параметры — диаметр 15 мм, длина 170 мм, мощность 475 Вт при 230 В — делают его оптимальным выбором для широкого круга задач, где ключевыми являются точность, надежность и долговечность.

Ключевые понятия и терминология

• Патронный нагреватель (Cartridge Heater): Цилиндрический трубчатый электронагревательный элемент, предназначенный для установки в просверленные отверстия для локального нагрева твердых тел (металл, формы) или косвенного нагрева жидкостей/газов.
• Нихромовая спираль: Резистивный нагревательный элемент, как правило, из сплава никеля и хрома, обладающий высоким электрическим сопротивлением и способностью выдерживать высокие температуры. Обеспечивает преобразование электрической энергии в тепловую.
• Оксид магния (MgO): Высокоплотный диэлектрический наполнитель, используемый для электрической изоляции нихромовой спирали от металлического корпуса и эффективной передачи тепла от спирали к оболочке. Обладает отличными теплопроводными и электроизоляционными свойствами при высоких температурах.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием агрессивных сред (химических реагентов, влаги, высоких температур). Нержавеющая сталь марок 304 и 316 обладает повышенной коррозионной стойкостью.
• Плотная посадка (Tight Fit): Метод установки патронного нагревателя в отверстие с минимальным зазором (допуском ±0.01 — 0.05 мм). Критически важен для максимальной теплопередачи от нагревателя к нагреваемому объекту и предотвращения локального перегрева нагревателя.
• Термопара: Датчик температуры, состоящий из двух проводников из разных металлов, соединенных на одном конце. Используется для измерения температуры и обратной связи с системой управления нагревом.
• КПД (Коэффициент полезного действия): Отношение полезно использованной энергии к общей затраченной энергии. В контексте нагревателей высокий КПД означает меньшие потери энергии и более эффективное использование мощности.

Инженерный анализ конструкции и материалов

Выбор материалов и конструктивных решений для данного патронного нагревателя продиктован требованиями к надежности, долговечности и эффективности в условиях промышленной эксплуатации. Корпус из нержавеющей стали является основой его устойчивости к внешним воздействиям. Применение марок 304 или 316 обуславливает различные уровни коррозионной стойкости:

• Нержавеющая сталь марки 304: Стандартный, наиболее распространенный аустенитный сплав. Отличается хорошей коррозионной стойкостью в обычных атмосферных условиях и при работе с многими неагрессивными средами, а также высокой прочностью при высоких температурах до 400-500 °C. Оптимален для общего промышленного применения.
• Нержавеющая сталь марки 316: Улучшенная версия 304, содержит молибден, что значительно повышает ее устойчивость к точечной коррозии и воздействию хлоридов, серной и уксусной кислот. Это делает ее незаменимой для применения в химической, пищевой и фармацевтической промышленности, а также в условиях высокой влажности или контакта с солевыми растворами. Выбор между 304 и 316 зависит от агрессивности рабочей среды и требований к сроку службы.

Внутренняя конструкция также демонстрирует инженерную продуманность:

1. Нихромовая спираль на керамическом сердечнике: Нихром (Ni-Cr сплавы) выбран за его стабильное электрическое сопротивление при высоких температурах и стойкость к окислению. Намотка на керамический сердечник обеспечивает точное позиционирование спирали, предотвращает короткие замыкания и способствует равномерному распределению тепла по всей длине нагревательного элемента.
2. Изоляция из оксида магния (MgO): Высокоплотный MgO — ключевой компонент, обеспечивающий одновременно отличную электрическую изоляцию и высокую теплопроводность. Это критично для безопасной работы нагревателя и эффективной передачи тепла от нихромовой спирали к внешнему корпусу. Качественное уплотнение MgO предотвращает попадание влаги, что является частой причиной выхода нагревателей из строя.
3. Медно-никелевые выводы с термостойкой изоляцией (до 450°C): Выбор этих материалов для выводов питания обеспечивает надежное электрическое соединение и устойчивость к высоким температурам в области подключения, минимизируя риск перегрева и повреждения изоляции проводов.

Эта комбинация материалов и конструкции гарантирует не только функциональность, но и долговременную, безопасную работу нагревателя даже в самых требовательных условиях.

Специфические технические параметры и их влияние на производительность

Понимание параметров данного патронного нагревателя критически важно для его правильного выбора и интеграции в систему. Каждый параметр имеет прямое влияние на его функциональность и экономическую эффективность:

1. Диаметр (15 мм): Стандартный диаметр, обеспечивающий совместимость с большинством промышленных отверстий для прецизионного нагрева. Малый диаметр способствует высокой удельной мощности на единицу площади, что важно для быстрого и интенсивного нагрева.
2. Длина (170 мм): Определяет активную зону нагрева. Длина 170 мм является достаточно универсальной для локального нагрева пресс-форм, матриц и других компактных деталей, обеспечивая оптимальное покрытие тепловой энергией.
3. Мощность (475 Вт): Указывает на объем тепловой энергии, генерируемой нагревателем за единицу времени. Мощность 475 Вт позволяет достигать и поддерживать заданную температуру в относительно небольших объемах, что делает его энергоэффективным для целевых применений.
4. Напряжение (230 В): Стандартное однофазное напряжение, что упрощает подключение к большинству промышленных и бытовых электросетей без необходимости использования сложных трансформаторов или инверторов.
5. Максимальная рабочая температура (около 500 °C): Определяет температурный диапазон, в котором нагреватель может безопасно и эффективно работать. Способность выдерживать до 500 °C позволяет использовать его в процессах, требующих высоких температур, таких как плавление металлов с низкой температурой плавления, термоформовка пластмасс и т.д.

Правильный подбор этих параметров гарантирует, что нагреватель не будет работать на пределе своих возможностей (что сокращает срок службы) и при этом обеспечит необходимую производительность.

Сценарии промышленного применения и оптимизация процессов

Конкретные параметры патронного нагревателя (15 мм x 170 мм, 230 В, 475 Вт) делают его особенно эффективным для решения следующих промышленных задач:

• Пресс-формы и литьевые формы: В пластмассовой и металлообрабатывающей промышленности точный контроль температуры пресс-форм критичен для качества конечного продукта, минимизации брака и сокращения времени цикла. Нагреватель обеспечивает равномерный прогрев формообразующих полостей.
• Штамповочные матрицы: Повышение температуры штампов улучшает пластичность материала, снижает усилие штамповки и износ инструмента.
• Технологическое оборудование для обработки материалов: Нагрев экструзионных головок, дозаторов клеев, горячих ножей для резки полимеров, где требуется концентрированное и стабильное тепло.
• Оборудование для пищевой промышленности: В случае, если процессы требуют нагрева неагрессивных сред, где важна точность и санитарная чистота (корпус из нержавеющей стали 316).
• Вакуумные системы и лабораторное оборудование: Для обеспечения локального нагрева компонентов в контролируемых средах.

Оптимизация процессов достигается за счет:

• Снижения энергопотребления: Локальный нагрев минимизирует потери тепла в окружающую среду по сравнению с объемным нагревом, что приводит к экономии энергии.
• Улучшения качества продукции: Стабильный и равномерный нагрев предотвращает температурные градиенты, которые могут привести к деформациям, неравномерной структуре или другим дефектам в обрабатываемых материалах.
• Увеличения производительности: Быстрый выход на заданный температурный режим и точное его поддержание сокращают время цикла производства.

Экономическое обоснование и метрики эффективности

Для C-level руководителей и специалистов по закупкам важен не только технический аспект, но и экономическая целесообразность инвестиций. Применение патронных нагревателей с указанными характеристиками можно обосновать через следующие метрики:

• Расчет ROI (Return on Investment):

  ROI = ((Экономия от снижения брака + Экономия от повышения производительности - Стоимость нагревателей и установки) / Стоимость нагревателей и установки) * 100%

  Например, снижение брака на 5% при объеме производства в $1M/год, может принести $50K экономии. Увеличение скорости цикла на 10% может повысить объем производства на аналогичную величину.

• TCO (Total Cost of Ownership):

  TCO = (Стоимость закупки + Стоимость установки + Стоимость электроэнергии за срок службы + Стоимость обслуживания и замены)

  Патронные нагреватели из нержавеющей стали с изоляцией из MgO обладают длительным сроком службы (от 5 000 до 15 000 часов при правильной эксплуатации), что значительно снижает частоту замены и расходы на обслуживание по сравнению с менее надежными аналогами.

• Энергоэффективность: Мощность 475 Вт при 230 В обеспечивает удельную мощность, достаточную для большинства локальных задач. Плотная посадка нагревателя в отверстие (с допуском до 0.05 мм) минимизирует потери тепла через воздушный зазор, что напрямую снижает потребление электроэнергии. Потери мощности могут быть на 10-30% ниже, чем при использовании нагревателей с плохой посадкой или открытых элементов.

Сравнительный анализ альтернативных решений

Выбор оптимального нагревательного элемента для конкретной промышленной задачи требует сравнения патронных нагревателей с другими типами. Ниже представлена сравнительная таблица, акцентирующая внимание на ключевых критериях для принятия решения.

Как видно из таблицы, патронный нагреватель отличается уникальным сочетанием прецизионности, высокой температуры работы и устойчивости к агрессивным условиям, что делает его предпочтительным выбором для задач, где эти параметры являются критически важными.

Понимание фундаментальных характеристик и стратегических преимуществ патронных нагревателей закладывает основу для принятия обоснованных решений. Однако успех в значительной степени зависит от корректного внедрения и эффективной эксплуатации. Далее мы углубимся в практические аспекты, рассмотрим пошаговые этапы реализации, методы оптимизации и реальные кейсы, которые позволят максимально раскрыть потенциал этих элементов в ваших производственных процессах.

Продвинутая практика и внедрение

Переход от выбора к успешной интеграции патронных нагревателей в производственный цикл требует систематического подхода, учитывающего не только технические параметры самого элемента, но и особенности целевой системы. В этом разделе мы рассмотрим архитектурные аспекты, ключевые этапы внедрения, методы оптимизации и практические примеры, которые помогут руководителям и специалистам обеспечить максимальную отдачу от инвестиций.

Этапы проектного внедрения патронных нагревателей

Внедрение нового нагревательного решения должно рассматриваться как полноценный инженерный проект, разбитый на управляемые этапы:

1. Этап 1: Техническое обоснование и проектирование (1-2 недели)
   • Определение требований: Точная температура нагрева, время выхода на режим, максимальная температура окружающей среды, химический состав среды (для выбора SS304/SS316), требования к контролю.
   • Расчет тепловых потерь: Определение необходимой мощности нагревателя с учетом теплопроводности материала, площади поверхности, изоляции и других факторов. Формула тепловой мощности: P = Q / t, где P — мощность, Q — требуемое тепло, t — время. Q = m * Cp * ΔT для нагрева массы (m — масса, Cp — удельная теплоемкость, ΔT — изменение температуры).
   • Проектирование посадочных мест: Определение оптимального диаметра и глубины отверстий, допусков (±0.01 — 0.05 мм) для обеспечения плотной посадки. Расчет расположения нагревателей для равномерного нагрева (например, шахматный порядок).
   • Выбор системы управления: Определение типа терморегулятора (ПИД-регулятор, двухпозиционный), датчиков температуры (термопары типа K, J), силовых элементов (твердотельные реле, контакторы).
   • Роли: Инженер-проектировщик, технолог, специалист по закупкам.
   • Артефакты: Техническое задание (ТЗ), тепловой расчет, чертежи, спецификация оборудования.
2. Этап 2: Закупка и подготовка (2-4 недели)
   • Выбор поставщика: Ориентир на производителей с сертификацией (ISO 9001), подтвержденным качеством и технической поддержкой.
   • Проверка качества: Входной контроль партии (визуальный осмотр, измерение сопротивления, проверка изоляции).
   • Подготовка оборудования: Сверление и калибровка отверстий в нагреваемом объекте в соответствии с заданными допусками. Удаление заусенцев, очистка поверхностей.
   • Роли: Специалист по закупкам, инженер-метролог, оператор станка.
   • Артефакты: Акт входного контроля, протоколы измерений, технологические карты.
3. Этап 3: Монтаж и подключение (1-3 дня)
   • Установка нагревателей: Аккуратная установка в отверстия. Рекомендуется использовать теплопроводную пасту для улучшения теплового контакта.
   • Электромонтаж: Подключение к источнику питания 230 В с соблюдением требований электробезопасности (заземление, защита от перегрузок, УЗО). Использование термостойких кабелей и качественных клеммных соединений.
   • Установка датчиков температуры: Размещение термопар в непосредственной близости от зоны нагрева или внутри нагреваемого элемента для точного контроля.
   • Роли: Электрик, монтажник, инженер КИПиА.
   • Артефакты: Схема электрических соединений, протокол пусконаладочных работ.
4. Этап 4: Пусконаладка и тестирование (1-3 дня)
   • Первоначальный запуск: Постепенное увеличение мощности, контроль температуры.
   • Настройка ПИД-регулятора: Оптимизация параметров для минимизации перерегулирования и установления стабильного режима.
   • Проверка равномерности нагрева: Измерение температуры в различных точках объекта для выявления холодных/горячих зон.
   • Роли: Инженер-наладчик, технолог.
   • Артефакты: Отчет о пусконаладочных работах, график температурного режима.

Оптимизация монтажа и теплопередачи

Эффективность патронного нагревателя во многом зависит от качества его монтажа. Максимизация теплопередачи и предотвращение преждевременного выхода из строя достигаются за счет следующих практик:

• Исключительно плотная посадка: Зазор между нагревателем и стенками отверстия должен быть минимальным. Идеальный допуск составляет 0.01-0.05 мм. Более широкие зазоры (например, более 0.1 мм) приводят к образованию воздушной прослойки, которая является отличным теплоизолятором, снижая эффективность до 30-50% и вызывая перегрев самого нагревателя, сокращая его срок службы.
• Чистота отверстия: Перед установкой отверстие должно быть тщательно очищено от стружки, пыли, масла и других загрязнений, которые могут ухудшить тепловой контакт или привести к пробою изоляции.
• Использование теплопроводных паст: В некоторых случаях (особенно для систем с менее строгими допусками или для облегчения демонтажа) применение высокотемпературных теплопроводных паст или компаундов может улучшить теплопередачу, заполняя микроскопические неровности поверхности.
• Ориентация выводов: При наличии внешних элементов фиксации (фланцы, Г-образные выводы) или ограничений пространства необходимо заранее планировать ориентацию выводов для удобства подключения и предотвращения их повреждения.
• Контроль зазора на выводах: Если выводы нагревателя проходят через отверстия в корпусе, убедитесь, что они не касаются металлических стенок отверстий, чтобы избежать коротких замыканий.

Управление температурным режимом и автоматизация

Для прецизионного нагрева, который является основной функцией данного патронного нагревателя, крайне важна система автоматизированного контроля температуры. Это включает:

• Датчики температуры:
  • Термопары (типы K, J): Наиболее распространенные, экономичные и надежные датчики для широкого диапазона температур (от -200 до +1200 °C для типа K). Их установка должна быть максимально близко к зоне нагреваемого объекта, а не только к корпусу нагревателя, для более точного измерения температуры.
  • Терморезисторы (RTD, Pt100/Pt1000): Обеспечивают более высокую точность и стабильность в нижнем и среднем температурных диапазонах (до 600 °C), но более хрупки и дороги.
• Контроллеры температуры:
  • ПИД-регуляторы (Пропорционально-интегрально-дифференциальные): Основной инструмент для точного управления температурой. Они минимизируют колебания и обеспечивают быстрое достижение уставки без перерегулирования. Важна правильная автонастройка или ручная настройка параметров (P, I, D).
  • Твердотельные реле (SSR): Используются в паре с ПИД-регуляторами для коммутации питания нагревателя. Они обеспечивают высокую скорость и точность переключений, долгий срок службы (в отличие от электромагнитных реле) и отсутствие механического износа.
• Интеграция с АСУ ТП (Автоматизированными системами управления технологическими процессами): Для комплексных производственных линий данные от температурных контроллеров могут быть интегрированы в общую систему управления (например, на базе ПЛК — Программируемых Логических Контроллеров) для централизованного мониторинга, архивации данных и удаленного управления.

Рекомендации по эксплуатации и обслуживанию для продления срока службы

Для обеспечения максимального срока службы и бесперебойной работы патронных нагревателей необходимо соблюдать рекомендации по эксплуатации и проводить профилактическое обслуживание:

• Контроль напряжения и тока: Регулярная проверка соответствия фактического напряжения и тока паспортным данным нагревателя. Отклонения могут указывать на проблемы в электросети или износ нагревателя.
• Измерение сопротивления изоляции: Периодическое измерение сопротивления изоляции (мегомметром) между корпусом нагревателя и выводами питания. Значение должно быть не ниже 1 МОм (мегаом) при комнатной температуре. Снижение этого параметра указывает на проникновение влаги или деградацию изоляции.
• Очистка поверхности нагреваемого объекта: Если нагреватель установлен в пресс-форме, убедитесь, что отверстия и окружающие поверхности свободны от пластиковых остатков, масел или других веществ, которые могут ухудшить теплопередачу.
• Избегание механических повреждений: Защита выводов и корпуса нагревателя от ударов, изгибов и чрезмерного натяжения, особенно при монтаже и демонтаже.
• Замена при первых признаках неисправности: Такие признаки, как снижение мощности, локальный перегрев, изменение цвета корпуса, снижение сопротивления изоляции, являются поводом для плановой замены, чтобы избежать аварийной остановки оборудования.
• Правильное хранение: Нагреватели должны храниться в сухих условиях, защищенными от влаги и механических повреждений, предпочтительно в оригинальной упаковке.

Примеры внедрения в различных отраслях (Кейсы)

Приведем несколько сценариев использования патронных нагревателей, демонстрирующих их универсальность и эффективность:

1. Кейс 1: Производство литьевых форм для автомобильной промышленности (Enterprise Segment)

   Крупный производитель автокомпонентов столкнулся с проблемой неравномерного заполнения пресс-форм термопластами, что приводило к высокому проценту брака и необходимости увеличения времени цикла для компенсации. Решение заключалось в интеграции 40 патронных нагревателей (15×170 мм, 475 Вт) в каждый блок пресс-формы. Нагреватели были установлены с прецизионным допуском и подключены к многоканальной ПИД-системе управления. Результат: сокращение брака на 12%, снижение времени цикла на 8% и общая экономия в $150,000 в год за счет оптимизации потребления энергии и снижения отходов.

2. Кейс 2: Оборудование для упаковки в пищевой промышленности (SMB Segment)

   Небольшая компания по производству продуктов питания использовала нагревательные элементы для запайки полимерных пленок, которые часто выходили из строя из-за влажности и перегрева. Замена стандартных нагревателей на патронные из нержавеющей стали 316 позволила значительно повысить надежность. Благодаря герметичности корпуса и устойчивости к коррозии, срок службы нагревателей увеличился в 3 раза. Интеграция термопар позволила точно контролировать температуру запайки, что улучшило качество шва и сократило количество возвратов продукции. Расходы на замену и обслуживание сократились на 60%.

3. Кейс 3: Лабораторные установки для химического синтеза (Regulated Segment)

   Исследовательский центр использовал патронные нагреватели для поддержания точной температуры в реакторах малого объема. Ключевым требованием была исключительная стабильность температуры и безопасность при работе с агрессивными реагентами. Применение нагревателей из нержавеющей стали 316 с интегрированными Pt100 датчиками и ПИД-регуляторами позволило достичь стабильности температуры ±0.5 °C в течение длительного времени, что критически важно для воспроизводимости химических реакций. Соответствие строгим стандартам безопасности было обеспечено за счет использования двойной изоляции и систем аварийного отключения.

Оценка рисков и меры безопасности

Любое электрическое нагревательное оборудование сопряжено с определенными рисками, которые должны быть учтены и минимизированы:

• Электрическая безопасность:
  • Риск: Короткие замыкания, поражение электрическим током из-за повреждения изоляции.
  • Меры: Обязательное заземление корпуса нагреваемого оборудования, использование УЗО (Устройство защитного отключения), автоматических выключателей и предохранителей, проверка сопротивления изоляции.
• Перегрев:
  • Риск: Выход нагревателя из строя, повреждение нагреваемого объекта, возгорание.
  • Меры: Адекватная система терморегуляции с контролем обратной связи, наличие аварийных термостатов или тепловых реле, которые отключают питание при превышении критической температуры.
• Механические повреждения:
  • Риск: Деформация корпуса, повреждение выводов при монтаже или эксплуатации.
  • Меры: Аккуратный монтаж, защита выводов от внешних воздействий, использование защитных кожухов при необходимости.
• Химическая коррозия:
  • Риск: Разрушение корпуса нагревателя в агрессивных средах, что может привести к утечкам или электрическому пробою.
  • Меры: Тщательный выбор материала корпуса (SS316 для агрессивных сред), регулярный осмотр на предмет коррозии, контроль среды.

Инновации и перспективы развития в области прецизионного нагрева

Рынок промышленных нагревательных элементов постоянно развивается, предлагая новые решения для повышения эффективности и функциональности. В контексте патронных нагревателей, будущие тенденции включают:

• Интеллектуальные нагреватели: Интеграция миниатюрных датчиков и микроконтроллеров непосредственно в корпус нагревателя для автономного контроля температуры, самодиагностики и прогнозного обслуживания.
• Новые материалы: Разработка более высокотемпературных сплавов и керамических композитов для нагревательных элементов, а также улучшенных материалов изоляции, позволяющих работать в экстремальных условиях.
• Энергоэффективность: Постоянное совершенствование конструкций для минимизации потерь энергии, например, за счет оптимизации геометрии спирали и свойств MgO, а также применение адаптивных алгоритмов управления мощностью.
• Модульные системы: Развитие модульных нагревательных решений, которые можно легко конфигурировать и масштабировать под различные задачи, упрощая интеграцию и сокращая время на внедрение.
