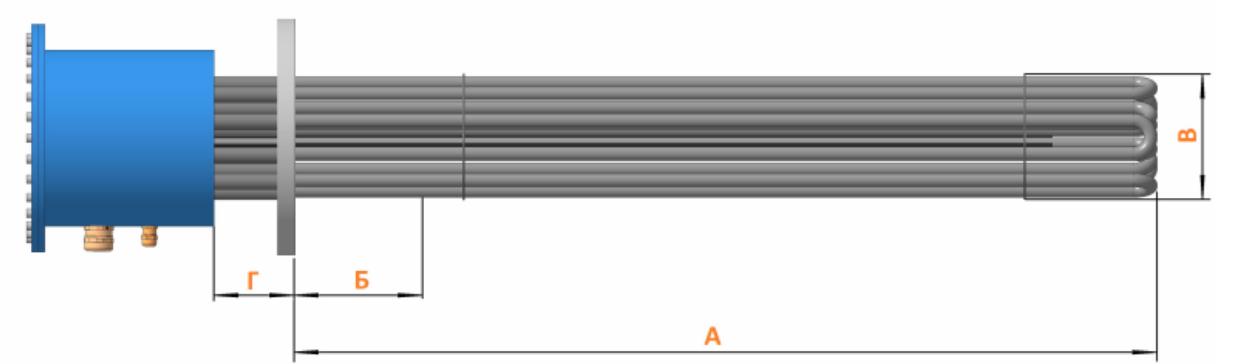

Блок Тэн. А = 1220мм-погружная длина Б=50мм-холодная часть B=350мм-диаметр связки Г-50мм-холод, часть наружная. Кабельные вводы d-25мм Фланец плоский DN350, PN25, 160тв.

Обзор Блоков ТЭНов: Стратегический Выбор для Промышленного Нагрева

Блоки ТЭНов (трубчатых электронагревателей) представляют собой высокоэффективные и компактные решения для прямого нагрева разнообразных сред, включая воду, масло, вязкие жидкости и газы. Их конструкция, объединяющая несколько нагревательных элементов на общем фланце, обеспечивает значительную экономию монтажного пространства и повышение удельной тепловой мощности, что критически важно в условиях ограниченных промышленных площадей и необходимости оптимизации энергопотребления.

Технические Основы и Принципы Работы

В основе блоков ТЭНов лежит преобразование электрической энергии в тепловую за счет прохождения тока через резистивный элемент, заключенный в металлическую оболочку. Эта оболочка, непосредственно контактирующая с нагреваемой средой, передает ей тепло. Ключевые технические характеристики блоков ТЭНов включают:

• Мощность: Варьируется от нескольких десятков ватт (для специализированных применений) до десятков киловатт для промышленных установок. Наиболее распространены конфигурации мощностью 2, 3, 4, 6, 9, 12, 15, 18 кВт. Выбор мощности определяется объемом и типом нагреваемой среды, требуемой скоростью нагрева и целевой температурой.
• Удельная тепловая мощность: Показатель эффективности теплопередачи, измеряется в Вт/см². Для блоков ТЭНов она может достигать 15 Вт/см², что говорит о высокой интенсивности нагрева при относительно небольших габаритах нагревательной поверхности. Этот параметр критичен для предотвращения перегрева нагревателя и обеспечения его долговечности, особенно при работе с жидкостями, склонными к образованию накипи или деградации при высоких температурах.
• Материалы нагревательных элементов: Выбор материала трубок ТЭНов определяется агрессивностью среды и требованиями к коррозионной стойкости.
  • Нержавеющая сталь (например, AISI 304, AISI 316): Идеальна для воды, слабых кислот и щелочей, пищевой промышленности, обеспечивает высокую коррозионную стойкость.
  • Углеродистая сталь: Подходит для нагрева воздуха, некоторых масел, газовых смесей, где коррозионные требования менее строги. Экономичное решение.
  • Медь: Часто используется для питьевой воды благодаря отличной теплопроводности и антибактериальным свойствам.
  • Титан: Применяется в особо агрессивных средах, например, в гальванических ваннах или для нагрева морской воды, обеспечивая максимальную химическую стойкость.
• Диаметры трубок: Типовые размеры варьируются от 6 до 18 мм, при этом 10 и 13 мм являются наиболее часто используемыми стандартами. Диаметр влияет на площадь теплообмена, механическую прочность и гибкость формы элемента.
• Напряжение: Основные стандарты — 220 В и 380 В. Конфигурации могут быть как однофазными, так и трехфазными, выбор которых зависит от доступности электросети и общей мощности блока. Правильный выбор напряжения критичен для обеспечения стабильной работы и интеграции в существующую электроинфраструктуру предприятия.

Конструкция и Применение: От Инженерии к Практике

Конструктивные особенности блоков ТЭНов напрямую влияют на их функциональность, удобство монтажа и долговечность.

Ключевые конструктивные элементы:

• Фланец: Центральный элемент, на котором крепятся все ТЭНы блока. Он служит для герметичного монтажа блока в стенку резервуара, трубопровода или теплообменника. Фланцы могут быть плоскими (для установки на плоскую поверхность) или воротниковыми (для приварки к трубам). Типы фланцев стандартизированы по номинальному диаметру (DN — Diametre Nominal, номинальный диаметр, условное обозначение размера проходного сечения трубопровода) и номинальному давлению (PN — Pressure Nominal, номинальное давление, максимальное избыточное давление рабочей среды, при котором обеспечивается длительная и безопасная эксплуатация). Например, фланец DN350 PN25 означает номинальный диаметр 350 мм и рабочее давление до 25 кгс/см² (что эквивалентно 2,5 МПа).
• Холодная часть (B): Участок ТЭНа, не участвующий в нагреве и расположенный между греющей частью и фланцем. Обычно его длина составляет около 50 мм. Холодная часть обеспечивает механическое крепление и отвод тепла от фланца и кабельных вводов, предотвращая их перегрев.
• Погружная длина (A): Общая длина ТЭНа, которая погружается в нагреваемую среду. Правильный выбор погружной длины критически важен для эффективного нагрева всего объема жидкости или газа без образования «мертвых зон» или перегрева верхней части резервуара. Для промышленных емкостей она может достигать значительных размеров, например, 1220 мм.
• Кабельные вводы (d): Элементы для безопасного и надежного подключения блока к электрической сети. Стандартный диаметр вводов 25 мм обеспечивает достаточное пространство для многожильных кабелей и герметизации.

Типовые сферы применения:

Блоки ТЭНов широко используются в различных отраслях благодаря своей универсальности и эффективности:

• Промышленность: В промышленных котлах, бойлерах, парогенераторах для нагрева воды, технологических растворов и пара. Применяются в системах отопления крупных объектов, в пищевой, химической и фармацевтической промышленности.
• Нефтегазовая отрасль: Для поддержания необходимой температуры и снижения вязкости битума, мазута, нефти и других вязких жидкостей в резервуарах хранения и трубопроводах, облегчая их транспортировку и переработку.
• Металлургия и машиностроение: Нагрев ванн для гальванизации, травления, обезжиривания, закалки и других термических процессов.
• Вентиляция и кондиционирование: В системах воздушного отопления и кондиционирования для подогрева приточного воздуха.
• Бытовое применение: Основное, но менее приоритетное для данного B2B обзора, это водонагреватели и бойлеры для жилых помещений, хотя их промышленные аналоги гораздо более масштабны и технологичны.

Системная Роль и Экономические Преимущества

Интеграция блоков ТЭНов в промышленные системы приносит ряд ощутимых выгод для бизнеса:

• Оптимизация пространства: За счет компактного размещения нескольких нагревателей на одном фланце, блоки ТЭНов значительно сокращают площадь, необходимую для монтажа, что особенно ценно на производстве с ограниченными площадями. Это позволяет увеличить плотность оборудования или освободить место для других производственных нужд.
• Повышение эффективности нагрева: Объединение элементов способствует более равномерному и быстрому распределению тепла по всему объему среды. Это минимизирует температурные градиенты, сокращает время нагрева и снижает общие энергозатраты.
• Прочность и долговечность: Использование высококачественных материалов (нержавеющая сталь, титан) и тщательная сборка гарантируют долгий срок службы блоков даже в агрессивных условиях. Это снижает операционные расходы (OpEx — Operational Expenditure) за счет уменьшения частоты замены оборудования и простоев.
• Гибкость конфигурации: Возможность изготовления блоков ТЭНов по индивидуальным заказам с учетом специфических габаритов, мощности и типов крепежных узлов позволяет адаптировать их под любые, даже нестандартные, производственные требования. Это обеспечивает идеальное соответствие системы потребностям, что ведет к максимальной эффективности.
• Легкость обслуживания: Фланцевое крепление упрощает демонтаж блока для профилактического обслуживания или замены, минимизируя время простоя оборудования.

Пример блока ТЭНов, который может быть разработан для интенсивного промышленного нагрева, демонстрирует высокий уровень инженерии: погружная длина (A) 1220 мм, холодная часть (B) 50 мм, диаметр связки ТЭНов 350 мм, наружная холодная часть (Г) 50 мм, кабельные вводы (d) 25 мм и плоский фланец DN350 PN25 (160 тв). Такой блок способен выдерживать высокие температуры и давления, обеспечивая непрерывную работу в критически важных агрегатах.

Ключевые понятия и терминология

Для эффективного взаимодействия с поставщиками и инженерами важно понимать основную терминологию:

• ТЭН (Трубчатый ЭлектроНагреватель): Базовый элемент, преобразующий электричество в тепло. Представляет собой металлическую трубку, внутри которой расположена спираль из высокоомного материала (например, нихрома), изолированная от оболочки диэлектриком (обычно оксидом магния).
• Блок ТЭНов: Группа из нескольких ТЭНов, закрепленных на одном монтажном фланце. Это позволяет концентрировать большую мощность в небольшом объеме.
• Удельная тепловая мощность (Вт/см²): Количество тепловой энергии, выделяемое с единицы площади поверхности нагревательного элемента. Важный параметр, определяющий интенсивность нагрева и риск перегрева среды/нагревателя.
• Фланец: Плоский или воротниковый элемент для герметичного механического крепления и подключения блока к емкости или трубопроводу.
• DN (Diametre Nominal — Номинальный Диаметр): Условное обозначение внутреннего диаметра фланца, используемое для стандартизации присоединительных размеров.
• PN (Pressure Nominal — Номинальное Давление): Максимальное рабочее давление, которое фланец может выдерживать при стандартной температуре. Указывается в барах, МПа или кгс/см².
• Погружная длина (A): Активная часть нагревательного элемента, находящаяся непосредственно в рабочей среде.
• Холодная часть (B, Г): Ненагреваемая часть ТЭНа, обеспечивающая его крепление и защиту электрических соединений от перегрева.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием агрессивной среды. Критична для выбора материала ТЭНа.
• Автоматика управления: Система регулирования температуры, мощности и защиты ТЭНов от перегрева, сухого хода и короткого замыкания.

Сравнительная таблица: Выбор Промышленных Систем Нагрева

При выборе оптимальной системы промышленного нагрева решение-мейкеры сталкиваются с рядом альтернатив. Рассмотрим ключевые параметры для сравнения различных подходов к нагреву сред в промышленных условиях, включая использование блоков ТЭНов, парового нагрева и нагревателя на жидком топливе.

Понимание фундаментальных различий между системами нагрева и детальных технических аспектов блоков ТЭНов является первым шагом к принятию обоснованного решения. Однако, для успешной реализации проекта и максимизации отдачи от инвестиций, необходимо углубиться в практические аспекты внедрения, интеграции и долгосрочной эксплуатации.

Продвинутая Практика и Внедрение Блоков ТЭНов: От Проектирования до Оптимизации

После стратегического выбора блоков ТЭНов как основного решения для промышленных задач нагрева, критически важными становятся вопросы их эффективной интеграции, тонкой настройки и долгосрочной эксплуатации. Этот этап требует системного подхода, учитывающего архитектуру процессов, возможности для интеграции с существующими системами и потенциал для дальнейшей оптимизации.

Архитектура, Процессы и Интеграции

Внедрение блоков ТЭНов выходит за рамки простой установки оборудования; оно включает интеграцию в общую инженерную и ИТ-инфраструктуру предприятия.

1. Проектирование и Архитектура Решения:

• Теплотехнический расчет: Определение необходимой мощности блока ТЭНов, удельной тепловой мощности, погружной длины и количества элементов для достижения заданных температурных режимов в требуемые сроки. Учитывается объем среды, ее теплофизические свойства, тепловые потери через стенки емкости и окружающую среду.
• Материаловедение: Выбор оптимального материала трубок ТЭНов (нержавеющая сталь, медь, титан, инколой) и фланца (сталь, чугун, бронза) на основе анализа агрессивности рабочей среды (pH, наличие абразивных частиц, химический состав) и температурных режимов. Неправильный выбор приводит к ускоренной коррозии и выходу оборудования из строя.
• Электротехническая схема: Разработка схемы подключения, включая выбор защитных аппаратов (автоматические выключатели, УЗО — Устройство Защитного Отключения), контакторов, пускорегулирующей аппаратуры и кабельных трасс. Учет фазности (однофазное 220В, трехфазное 380В) и распределение нагрузки для предотвращения дисбаланса фаз.
• Системы автоматики и управления: Интеграция датчиков температуры (термопары, термосопротивления), регуляторов температуры (ПИД-регуляторы — Пропорционально-Интегрально-Дифференциальные), контроллеров и систем защиты (от сухого хода, перегрева, превышения давления). Возможность подключения к SCADA (Supervisory Control And Data Acquisition) или АСУ ТП (Автоматизированная Система Управления Технологическими Процессами) для централизованного мониторинга и управления.

2. Интеграция с Производственными Процессами:

Блоки ТЭНов не функционируют изолированно. Их эффективность зависит от бесшовной интеграции в общую технологическую цепочку:

• Управление энергопотреблением: Интеграция в систему энергетического менеджмента предприятия для оптимизации пиковых нагрузок и снижения затрат на электроэнергию. Использование интеллектуальных алгоритмов управления, способных адаптироваться к изменяющимся потребностям производства.
• Мониторинг состояния: Внедрение систем предиктивного обслуживания на базе данных с датчиков ТЭНов (температура поверхности, ток, напряжение) для раннего выявления аномалий и предотвращения аварийных ситуаций. Это позволяет перейти от реактивного к проактивному обслуживанию, сокращая незапланированные простои.
• Экологическая совместимость: Отсутствие прямых выбросов делает блоки ТЭНов идеальным выбором для экологически чувствительных производств. Применение электроэнергии из возобновляемых источников позволяет достигать углеродной нейтральности процесса нагрева.

Пошаговая Реализация Проекта Внедрения Блоков ТЭНов

Эффективное внедрение требует структурированного подхода, разбитого на этапы (спринты), с четким распределением ролей и контролем качества.

1. Этап 1: Анализ и Проектирование (2-4 недели)
   • Роли: Инженер-технолог, инженер-теплотехник, инженер-электрик, специалист по закупкам.
   • Артефакты: Техническое задание (ТЗ), теплотехнический расчет, спецификация материалов, электрическая схема, 3D-модели размещения оборудования.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, экспертиза расчетов и схем.
2. Этап 2: Закупка и Изготовление (4-12 недель, зависит от сложности)
   • Роли: Специалист по закупкам, поставщик, ОТК (Отдел Технического Контроля) производителя.
   • Артефакты: Заказ на производство, договор поставки, сертификаты на материалы, паспорта на оборудование.
   • Контроль качества: Проверка соответствия закупаемого оборудования спецификациям, входной контроль качества при получении.
3. Этап 3: Монтаж и Подключение (1-3 недели)
   • Роли: Монтажная бригада, инженер по наладке, специалист по автоматике.
   • Артефакты: Акт приема-передачи оборудования, протоколы монтажных работ, акт электромонтажных работ.
   • Контроль качества: Проверка правильности установки, герметичности соединений, качества электрических подключений.
4. Этап 4: Пусконаладка и Тестирование (1-2 недели)
   • Роли: Инженер-наладчик, операторы оборудования, специалист по КИПиА (Контрольно-Измерительные Приборы и Автоматика).
   • Артефакты: Протоколы испытаний, акты пусконаладочных работ, инструкции по эксплуатации.
   • Контроль качества: Проверка работоспособности системы во всех режимах, калибровка датчиков, настройка автоматики, обучение персонала.
5. Этап 5: Эксплуатация и Оптимизация (Постоянно)
   • Роли: Операторы, служба эксплуатации, инженеры по оптимизации.
   • Артефакты: Журналы эксплуатации, данные мониторинга, отчеты об энергопотреблении.
   • Контроль качества: Регулярный анализ KPI (Key Performance Indicators, ключевые показатели эффективности), планово-предупредительный ремонт (ППР), выявление точек для дальнейшей оптимизации энергопотребления и повышения эффективности.

Оценка Экономической Эффективности и ROI

Расчет окупаемости инвестиций (ROI) является ключевым для принятия решения о внедрении блоков ТЭНов. Формула ROI позволяет оценить финансовую целесообразность проекта.

ROI = (Прибыль от инвестиции - Стоимость инвестиции) / Стоимость инвестиции * 100%

Для блоков ТЭНов «Прибыль от инвестиции» складывается из нескольких факторов:

• Снижение OpEx:
  • Экономия на энергоносителях: Высокий КПД электронагрева (почти 100%) по сравнению с косвенным нагревом (например, паром, где есть потери в трубопроводах, конденсатоотводчиках).
  • Сокращение затрат на обслуживание: Меньше движущихся частей, отсутствие сложных систем водоподготовки (как в паровых котлах), упрощенная процедура замены элементов.
  • Уменьшение простоев: Повышенная надежность и системы защиты снижают риск аварий, а модульность позволяет быстро заменять вышедшие из строя элементы.
• Увеличение Производительности:
  • Быстрый нагрев: Сокращение времени выхода на рабочий режим.
  • Точный контроль температуры: Улучшение качества продукции, снижение брака, оптимизация технологических процессов.
• Экологические выгоды: Снижение углеродного следа может привести к экономии на экологических сборах или открывает доступ к «зеленым» фондам/субсидиям.

Пример расчета: Если внедрение блока ТЭНов мощностью 12 кВт снижает ежегодные затраты на энергоносители на 50 000 руб., сокращает затраты на обслуживание на 15 000 руб. и предотвращает простои на 20 000 руб. в год, при начальных инвестициях в 200 000 руб. (оборудование + монтаж), то годовая экономия составит 85 000 руб. Срок окупаемости будет около 2,35 года, что является привлекательным показателем для многих промышленных проектов.

Кейсы и Паттерны Применения

Различные отрасли и масштабы предприятий требуют адаптированных решений.

1. Кейс: SMB Производство (Малое и Среднее Предпринимательство) — Пищевая Промышленность

Задача: Нагрев 500 л воды до 85°C для стерилизации оборудования и ингредиентов. Ранее использовался газовый бойлер с низкой эффективностью и высокими требованиями к вентиляции.

Решение: Установка блока ТЭНов мощностью 18 кВт (3×6 кВт) из нержавеющей стали AISI 304 с фланцем DN100 PN10 в существующую емкость. Интегрирован ПИД-регулятор для точного поддержания температуры и датчик сухого хода.

Эффект:

• Снижение энергопотребления на 15% за счет прямого нагрева и точного контроля.
• Уменьшение времени нагрева на 25%.
• Улучшение гигиенических условий (отсутствие продуктов сгорания газа).
• Сокращение занимаемой площади на 30% по сравнению с газовым бойлером.

2. Кейс: Enterprise (Крупное Предприятие) — Нефтепереработка

Задача: Поддержание температуры битума в резервуарах объемом 10 000 м³ для обеспечения его текучести при перекачке в зимний период. Использовались устаревшие паровые змеевики, требующие постоянного обслуживания.

Решение: Модернизация системы с заменой паровых змеевиков на несколько кастомных блоков ТЭНов высокой мощности (до 150 кВт каждый) из сплава Incoloy 800 (для работы с высокотемпературными вязкими средами) с фланцами DN350 PN25. Внедрена система SCADA для централизованного мониторинга и дистанционного управления.

Эффект:

• Снижение затрат на обслуживание на 40% (отказ от паровой обвязки).
• Повышение надежности системы и снижение рисков аварий.
• Точное поддержание температуры битума, что снизило энергозатраты на перекачку на 10%.
• Уменьшение экологического следа предприятия.

3. Кейс: Regulated Industry (Регулируемая Отрасль) — Фармацевтика

Задача: Нагрев очищенной воды для инъекций (WFI — Water For Injection) в соответствии со строгими стандартами GMP (Good Manufacturing Practice). Требовалась высокая чистота среды, отсутствие коррозии и возможность валидации всех процессов.

Решение: Установка блоков ТЭНов, изготовленных из электрополированной нержавеющей стали AISI 316L (сверхнизкоуглеродистая), с санитарными фланцами Tri-Clamp. Каждый ТЭН оснащен индивидуальным датчиком температуры и подключен к валидированной системе управления с протоколированием всех параметров.

Эффект:

• Полное соответствие требованиям GMP и легкость валидации процесса.
• Предотвращение контаминации среды благодаря выбору материалов и конструкции.
• Высокая точность поддержания температуры WFI, критичная для фармацевтических процессов.
• Снижение операционных рисков и упрощение аудитов.

Чек-лист по Выбору и Внедрению Блоков ТЭНов

Для C-уровня, руководителей направлений и технических специалистов:

1. Определите среду нагрева: Тип жидкости/газа, химический состав, вязкость, плотность, наличие агрессивных компонентов, риск образования накипи/отложений.
2. Рассчитайте требуемую мощность: Объем среды, начальная и конечная температура, желаемое время нагрева, тепловые потери системы.
3. Выберите материал ТЭНов: Нержавеющая сталь (AISI 304/316), медь, титан, инколой — исходя из агрессивности среды и бюджета.
4. Определите конструкцию фланца: Тип (плоский/воротниковый), номинальный диаметр (DN), номинальное давление (PN) и материал фланца в соответствии с емкостью/трубопроводом.
5. Уточните погружную длину и холодную часть: Соответствие геометрии емкости, обеспечение безопасной зоны для электрических подключений.
6. Спроектируйте систему управления: Датчики температуры, терморегуляторы, защитная автоматика (от сухого хода, перегрева), возможность интеграции в АСУ ТП.
7. Оцените поставщика: Наличие сертификатов, опыт в отрасли, возможности кастомизации, сервисная поддержка.
8. Составьте план монтажа и пусконаладки: Распределение ролей, график работ, процедуры тестирования и ввода в эксплуатацию.
9. Обучите персонал: Правила безопасной эксплуатации, основы обслуживания и мониторинга системы.
10. Разработайте регламент обслуживания: Периодичность инспекций, чистки, замены элементов, проверки автоматики.
