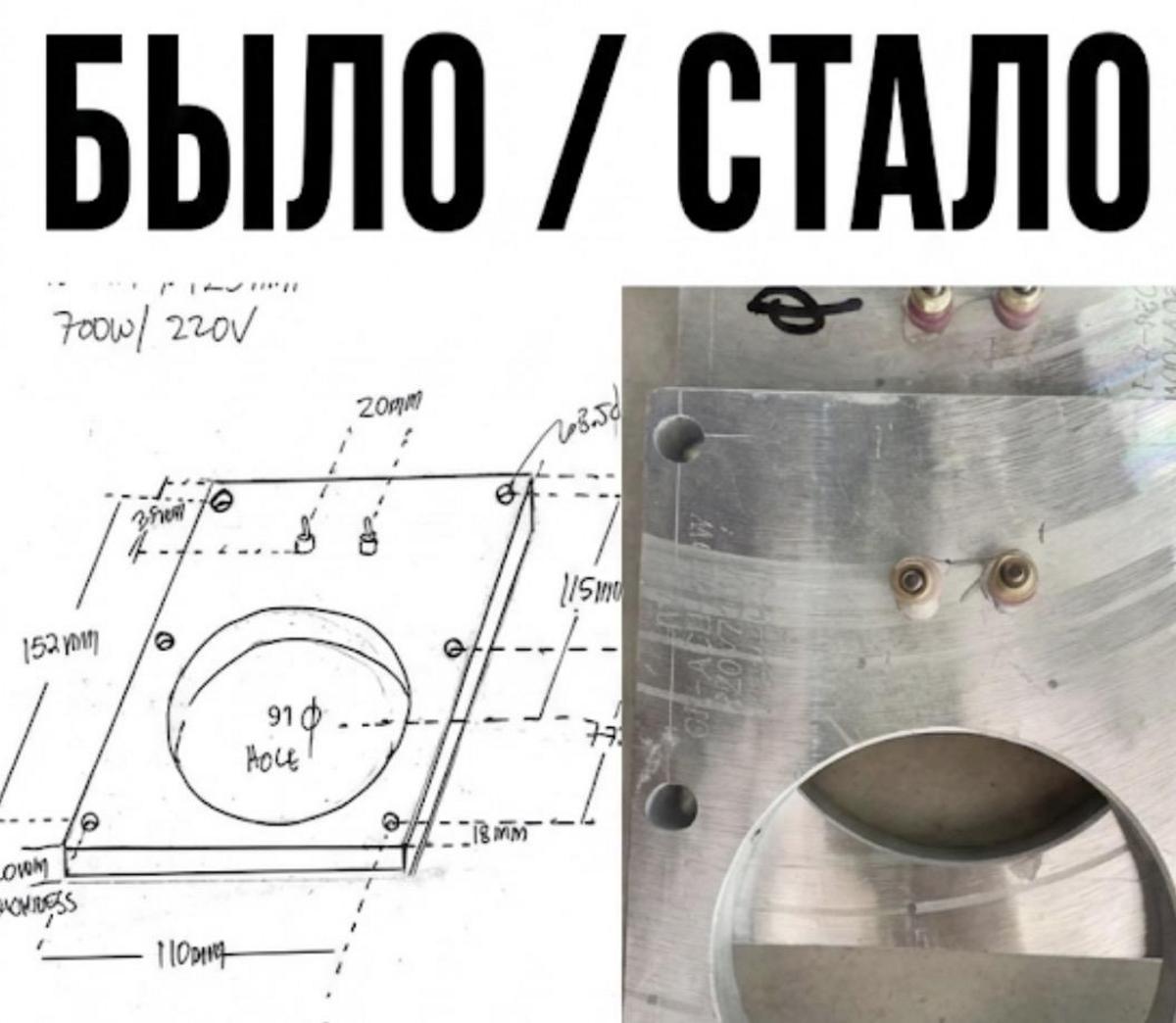

От эскиза до реализации изделия (тэна)
От эскиза до реализации изделия (тэна)
1. Разработка идеи и создание эскиза
Определение требований и целей проекта: На начальном этапе осуществляется анализ назначения ТЭНа, условий эксплуатации, мощности, формы, размеров и среды нагрева. Особое внимание уделяется рабочему напряжению, типу подключения и специфике применения.
Генерация идей и эскизирование: Создаются первые наброски формы ТЭНа — прямые, кольцевые, сложных конфигураций. В эскизе уточняются габаритные размеры, место подключения, типы контактов и другие внешние характеристики. Эскизы могут разрабатываться как вручную, так и с помощью графических редакторов.
Техническое задание: Формируется подробное техническое задание (ТЗ), в котором перечисляются требования к материалам, размерам, мощности, форме и стандартам качества. Это ТЗ становится основой для дальнейшего проектирования и производства.
2. Проектирование и моделирование
Детализация эскиза: Первоначальный эскиз переводится в детализированные чертежи с точными геометрическими параметрами и техническими условиями. Здесь включается описание конструкции, материала оболочки, спирали и наполнителя.
3D-модель и прототипирование: Создание трехмерной модели ТЭНа позволяет визуализировать и проверить монтаж в узлы и системы. Это дает возможность внести коррективы в конструкцию до старта производства. При необходимости изготавливается прототип для тестирования.
Расчёты и подготовка технической документации: Выполняются расчёты электрических параметров, термических режимов, механической прочности и термоустойчивости, что гарантирует соответствие изделия требованиям безопасности и эксплуатации.
3. Производство компонентов и сборка
Подготовка заготовок: Производится нарезка трубок заданного диаметра и длины для корпуса ТЭНа. Заготовки проходят процесс обезжиривания, зенковки и рихтовки для подготовки поверхности.
Изготовление нагревательной спирали: Изготавливается нихромовая или другая спиральная проволока, которая наматывается с точной шаговой и геометрией, что влияет на устойчивость и равномерность нагрева.
Сборка электронагревателя: Спираль вставляется в трубку, а свободное пространство заполняется наполнителем (из смешанного кварцевого песка и периклаза). Этот этап является критически важным, поскольку он обеспечивает термостойкость и механическую стабильность изделия.
Обжиг (отжиг): Процесс термической обработки способствует снятию внутренних напряжений и улучшению структуры материала, повышая надежность ТЭНа и подготавливая его к гибке.
Гибка трубчатых элементов: На данном этапе производится формирование изделия в заданные конфигурации (кольцо, змеевик и т.д.). Гибка может выполняться как на специализированных станках, так и вручную.
Формирование резьб и подготовка контактов: На концах трубок выполняется навивка резьбы, зачистка и установка изоляторов, а также герметизация и монтаж контактных элементов.
4. Контроль качества и испытания
Визуальный и механический осмотр: Проверка ровности и целостности корпуса, качества гибки и точности размеров проводится на данном этапе.
Испытания на электрическую прочность и сопротивление: Осуществляется проверка наличия короткого замыкания, согласование электрических параметров с техническим заданием и работоспособности при номинальных нагрузках.
Термические испытания: Проводится оценка устойчивости к температурным режимам и рабочему нагреву до 450 °C или выше, в зависимости от конструкции изделия.
Корректировка и доработка: На основании полученных результатов испытаний вносятся необходимые изменения, что обеспечивает высокое качество конечного продукта.
5. Запуск в серийное производство
Передача документации на производство: Подготовка станков и обучение персонала для обеспечения эффективного серийного производства.
Мониторинг качества выпускаемых изделий: Необходим контроль за соблюдением требований ГОСТ 13268-88 и других нормативных документов.
Маркировка и упаковка: Изделия подготовляются к торговле и логистике, включая маркировку и упаковку для защиты в процессе транспортировки.
Особенности процесса
- Точность и качество материалов: Ключевые аспекты, от правильной заготовки труб до качественного наполнителя.
- Сложность формы и конфигурации ТЭНа: Это напрямую влияет на технологию гибки и сборки.
- Контроль всех этапов: Обеспечивает надежность, долговечность и эффективный тепловой режим изделия.
- Работа с индивидуальными эскизами: Частая практика для изготовления уникальных ТЭНов, требующая точных замеров и согласования чертежей с клиентом.
Итоговая схема процесса создания ТЭНа
| Этап | Основные операции |
|---|---|
| Идея и эскиз | Анализ требований, набросок формы и технических параметров |
| Проектирование | Детализация, 3D-моделирование, подготовка рабочих чертежей |
| Подготовка материалов | Нарезка труб, очистка, изготовление спирали |
| Сборка и набивка | Установка спирали, заполнение наполнителя, обжиг |
| Формирование формы | Гибка, подготовка резьб и контактов |
| Контроль и испытания | Электрические и термические тесты, проверка качества |
| Запуск производства | Серийный выпуск, маркировка и упаковка |
Таким образом, процесс от эскиза до реализации ТЭНа объединяет творческую и техническую деятельность с высокотехнологичным производственным циклом, обеспечивающим изготовление надежных и эффективных нагревательных устройств. Следующий этап включает в себя более детальное рассмотрение каждого из этапов производственного процесса, акцентируя внимание на специальных технологических приемах и инструментах, используемых для достижения наилучшего результата.
6. Специальные технологические приемы и инструменты
При производственном процессе изготовления ТЭНов используются разнообразные технологические приемы и инструменты, которые способствуют повышению качества и эффективности. Важно понимать, что каждая стадия разработки требует специализированного оборудования и знаний в области технологий. Рассмотрим более детально ключевые аспекты.
6.1 Инструменты для проектирования
CAD-системы: Использование компьютерного проектирования (CAD) позволяет значительно упростить процесс создания точных чертежей и 3D-моделей. Это не только ускоряет этап проектирования, но и способствует более точному планированию всех элементов конструкции, включая необходимое оборудование для дальнейшего производства.
Системы для расчета: Программное обеспечение, предназначенное для выполнения электрических и теплотехнических расчетов, также критично важно. Эти системы позволяют осуществлять симуляции, повышая уверенность в том, что конечный продукт будет соответствовать заявленным требованиям.
6.2 Оборудование для производства
Пресс для гибки: Специальные гидравлические или механические прессы используются для формирования сложных контуров труб. Это оборудование обеспечивает точность и равномерность гибки, что крайне важно для устойчивости и надежности ТЭНа.
Установки для намотки: Автоматизированные системы для намотки спирали позволяют добиться высокой однородности и точности, что в свою очередь влияет на температуру нагрева и долговечность нагревательных элементов.
6.3 Упаковка и маркировка
Автоматические линии упаковки: Используются для достижения быстрой и качественной упаковки изделий перед отправкой. Они включают в себя системы для обжима, наклеивания этикеток и термоусадочной упаковки, что гарантирует защиту изделий от механических повреждений и влаги.
Маркировочные принтеры: Современные высокоскоростные принтеры обеспечивают точную печать информации на упаковке, включая технические характеристики и QR-коды для упрощения отслеживания, что значительно упрощает логистику.
7. Взаимодействие с клиентами и индивидуальный подход
Обсуждение условий: При работе с заказчиками важно не только следовать стандартам, но и учитывать индивидуальные пожелания. При этом требуется постоянное взаимодействие — выбор материалов, согласование эскизов и проектирование разрабатываются совместно с клиентом.
Согласование характеристик: Для достижения максимального качества и эффективности конечного продукта ТЭН может быть адаптирован под специфические условия работы, такие как климатические факторы и требования разделе применения.
8. Повышение устойчивости и эффективности продукции
Современные тенденции в производстве ТЭНов включают нарастающее внимание к устойчивости материалов и энергоэффективности. Использование экологически чистых и высокоэффективных компонентов становится важным аспектом в разработке новых изделий.
Инновационные материалы: Применение новых сплавов и покрытий, обеспечивающих повышенную термостойкость и устойчивость к коррозии, способствует продлению срока службы ТЭНов и позволяет сокращать время на обслуживание.
Энергоэффективные технологии: При проектировании учитываются методы, позволяющие снизить энергопотребление, такие как оптимизация конструкции спирали для увеличения площади теплоотдачи, что обеспечивает более высокую эффективность при меньших затратах энергии.
Следующий этап углубляется в методики контроля качества на каждом этапе производства, позволяющие обеспечить наиболее высокие стандарты надежности и эксплуатационной безопасности конечного продукта.
