Откройте секреты эффективного использования тэн 220 в!

1. Понимание устройства и принципа работы ТЭН 220 В

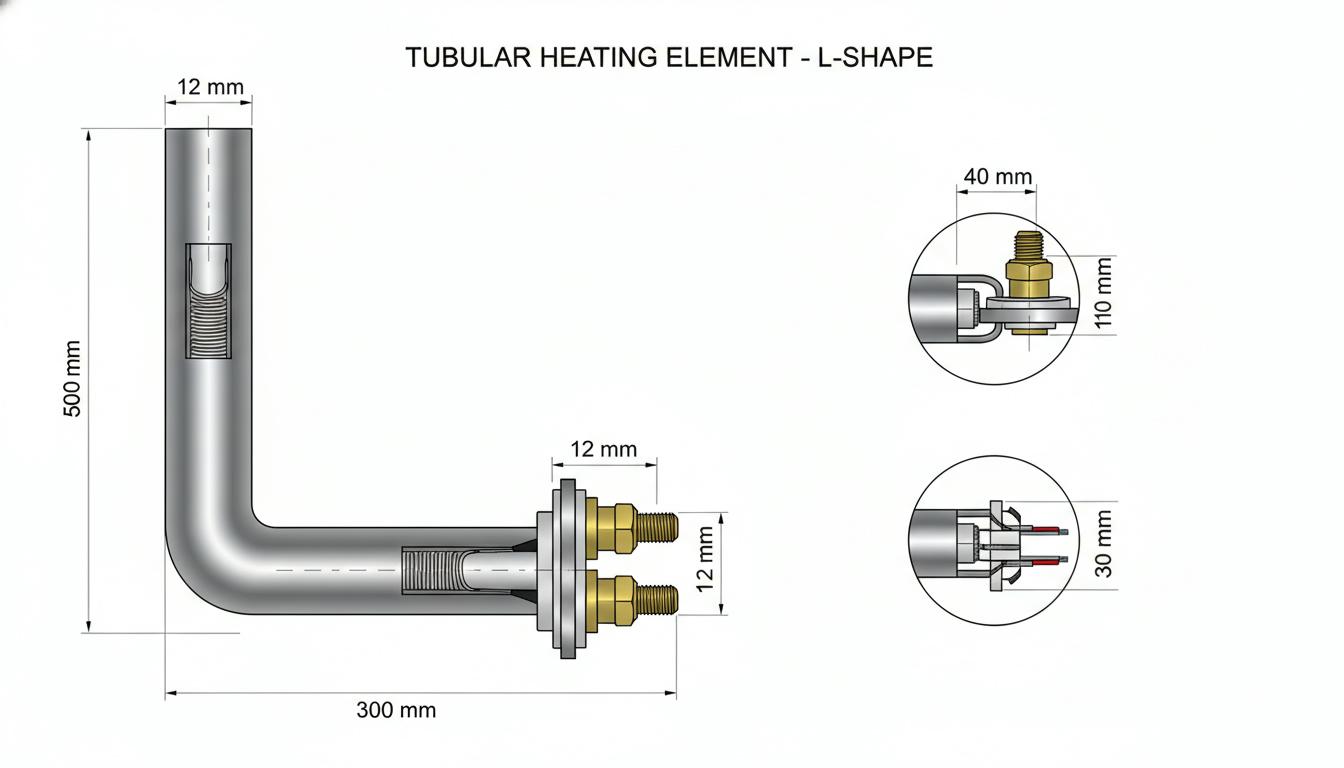

ТЭН 220 В представляет собой нагревательный элемент, который состоит из металлической трубки с внутри установленной спиралью из нихрома. Спираль изолирована диэлектрическим материалом, чтобы обеспечить безопасность и эффективность работы. При подаче напряжения 220 В спираль нагревается, передавая тепло через стенки трубки теплоносителю (воде, воздуху, маслу и т.д.).

Ключевые особенности:

• Номинальное напряжение: 220 В переменного тока, частота 50 Гц.
• Мощность: от 100 Вт до 10 кВт (в зависимости от модели).
• Материал трубки: углеродистая сталь, нержавеющая сталь, медь, титан.
• Диаметр трубки: от 8 мм до 18 мм.
• Длина нагревателя: от 280 мм до 6000 мм.
• Типы монтажа: штуцеры, фланцы, резьбовые соединения.

2. Правильное подключение ТЭН 220 В

Подключение ТЭН 220 В к электросети — это важный процесс, который определяет как безопасность, так и эффективность работы устройства.

2.1. Подключение к однофазной сети 220 В

Схема подключения:

Один конец ТЭНа подключается к фазе (L), другой — к нулю (N). Заземление (PE) должно быть подключено к корпусу ТЭНа и ёмкости, в которой он установлен.

Необходимые инструменты и материалы:

• Кабель питания (сечением в соответствии с мощностью ТЭНа).
• Автоматический выключатель с соответствующим номиналом.
• УЗО для защиты от утечек тока.
• Клеммная колодка.
• Индикатор напряжения для проверки сети.

Пошаговая инструкция подключения:

1. Отключите электропитание в щитке.
2. Проверьте отсутствие напряжения с помощью индикатора.
3. Подключите ТЭН: один конец к фазе (L), другой к нулю (N).
4. Подключите заземление к корпусу ТЭНа и ёмкости.
5. Проверьте правильность подключения.
6. Обеспечьте надёжность соединений.
7. Проверьте мультиметром отсутствие короткого замыкания.
8. Включите автоматический выключатель.
9. Проверьте работоспособность ТЭНа.

Советы:

• Выбирайте сечение кабеля с учетом мощности ТЭНа.
• Обязательно используйте заземление для безопасности.
• Тщательно проверяйте подключение перед включением.
• Маркируйте провода для облегчения обслуживания.

2.2. Подключение к трёхфазной сети 380 В

Схема подключения «звезда»:

Каждый ТЭН подключается к одной из фаз через второй вывод, при этом первые выводы всех нагревателей объединяются в общей нейтральной точке, обеспечивая стабильную работу.

Схема подключения «треугольник»:

Три нагревательные единицы соединяются, а на каждую подается 380 В, что позволяет использовать их в качестве трехфазного потребителя.

Советы:

• Мощности каждой ветки «звезды» должны быть одинаковыми.
• Используйте количество нагревателей, кратное трем.
• В каждую ветвь «звезды» допускается включать несколько нагревателей.

3. Установка и монтаж ТЭН 220 В

Правильная установка ТЭН 220 В необходима для долговечности и эффективной работы устройства.

Пошаговая инструкция установки:

1. Отключите питание на объекте.
2. Проверьте соответствие резьбы и межосевого расстояния.
3. Вверните ТЭН в монтажное отверстие, используя уплотнительные кольца.
4. Закрепите нагреватель.
5. Подключите электрические провода.
6. При наличии подключите термостат или термореле.
7. Включите питание и проверьте работу.

Советы:

• Не допускайте перегрева ТЭНа без теплоносителя.
• Проверяйте соединения на наличие коррозии и утечек.
• Регулярно проверяйте сопротивление изоляции.

4. Эксплуатация и обслуживание ТЭН 220 В

Для эффективного использования ТЭН 220 В необходимы регулярное обслуживание и соблюдение правил эксплуатации.

Советы по эксплуатации:

• Избегайте перегрева ТЭНа без теплоносителя.
• Регулярно проверяйте соединения на коррозию и утечки.
• Проводите осмотр на видимые повреждения или коррозию.
• Регулярная чистка от отложений.

Советы по безопасности:

• Отключайте электроэнергию перед обслуживанием.
• Используйте только исправные электрические системы.
• Заполняйте систему теплоносителем перед запуском ТЭНа.

5. Применение ТЭН 220 В в различных устройствах

ТЭН 220 В находит применение в различных устройствах, таких как:

• Бойлеры: для нагрева воды.
• Электрокотлы: для отопления помещений.
• Самогонные аппараты: для нагрева куба.
• Испарительные ёмкости: для нагрева жидкостей.
• Сушильные камеры: для сушки материалов.

Преимущества использования ТЭН 220 В:

• Высокая эффективность нагрева.
• Простота установки и обслуживания.
• Долговечность и надёжность.
• Условия эксплуатации.

6. Расчёт мощности и выбор ТЭН 220 В

Выбор ТЭН 220 В зависит от необходимой мощности и условий эксплуатации.

Формула расчёта мощности:

Пример:

При напряжении 220 В и сопротивлении 48.4 Ом мощность составит:

P = 220² / 48.4 = 1000 Вт

Советы по выбору:

• Определите необходимую мощность нагрева.
• Выберите ТЭН с подходящей мощностью и напряжением.
• Учитывайте условия эксплуатации.

7. Частые ошибки и способы их избежания

Ошибки:

• Неправильное подключение.
• Отсутствие заземления.
• Перегрев ТЭНа без теплоносителя.
• Необеспеченная герметизация.

Способы избежания:

• Следуйте инструкциям подключения.
• Используйте заземление.
• Заполните систему теплоносителем перед запуском.

8. Заключение

Эти рекомендации помогут вам избежать многих распространённых проблем и добиться эффективного использования ТЭН 220 В в различных устройствах. Далее рассмотрим важные аспекты эксплуатации и обслуживания ТЭН 220 В, которые обеспечат их долговечность и надежность в работе.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

9. Решение проблем с ТЭН 220 В

В процессе эксплуатации ТЭН 220 В могут возникнуть различные проблемы. Важно оперативно их выявлять и устранять для поддержания эффективной работы устройства.

9.1. Чаще всего встречающиеся проблемы:

9.2. Профилактика проблем

• Регулярный осмотр: Проводите визуальный контроль ТЭНа, чтобы выявить механические повреждения и коррозию.
• Чистка: Удаляйте накипь и загрязнения не реже одного раза в сезон или по мере необходимости.
• Калибровка: Проверяйте температуру и возможность работы с термостатом, чтобы избежать перегрева.

10. Энергетическая эффективность ТЭН 220 В

Оптимизация работы ТЭН 220 В также включает удобные способы повышения энергетической эффективности устройства.

10.1. Советы по повышению энергетической эффективности:

• Использование теплоизолирующих материалов: Правильная теплоизоляция в местах установки устройства поможет сохранить тепло и сократить потребление электроэнергии.
• Терморегулятры: Установка терморегуляторов для автоматического контроля температуры может снизить ненужный нагрев и сэкономить электроэнергию.
• Периодическое техническое обслуживание: Регулярная проверка и обслуживание системы помогут поддерживать эффективность всех элементов.

11. Актуальные технологии и альтернативы ТЭН 220 В

Инновации в области нагревательных систем продолжают развиваться. Важно следить за новыми решениями, которые могут принести дополнительные преимущества.

11.1. Альтернативы ТЭН:

• Инфракрасные нагреватели: Могут быть более эффективными для локального нагрева, поскольку не нагревают воздух, а обогревают предметы.
• Электрические радиаторы: Сильная альтернатива для отопления помещений, могут работать как конвекторы.
• Газовые нагреватели: Используются там, где газовая сеть доступна и могут быть эффективней в определенных условиях.

12. Заключительные рекомендации

При использовании ТЭН 220 В стремитесь следовать всем инструкциям по эксплуатации и соблюдать меры безопасности. Понимание устройства и принципа его работы помогут избежать серьезных ошибок и повысить эффективность системы.

Не забывайте о технологическом прогрессе, который позволяет находить новые решения для улучшения процессов нагрева. Использование правильного оборудования, соблюдение рекомендаций и регулярное техническое обслуживание обеспечат долговечность и эффективное функционирование вашего нагревательного устройства.

Эти аспекты являются основными для грамотного использования ТЭН 220 В и обеспечивают комфорт, надежность и безопасность в различных системах. Следите за новыми тенденциями и применяйте лучшие практики для достижения максимальных результатов.
