Конструкция и принцип работы оребрённых ТЭНов

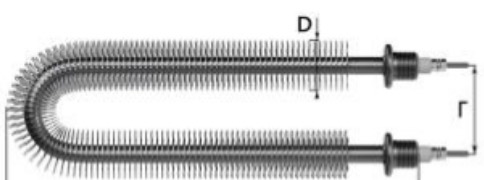

Оребрённые ТЭНы — это разновидность трубчатых электронагревателей, у которых на внешней поверхности металлической трубки (оболочки) закреплены рёбра (лента или пластины из стали или другого металла). Рёбра резко увеличивают площадь теплообмена с воздухом, что существенно повышает эффективность передачи тепла по сравнению с гладкими ТЭНами.

Типичный состав:

• Металлическая оболочка — защищает нагревательный элемент и служит проводником тепла. Материал: углеродистая сталь, нержавеющая сталь, иногда — медь или сплавы.
• Нагревательный элемент — спираль или лента из нихрома, кантала или других сплавов с высоким удельным сопротивлением, находящаяся внутри трубки.
• Изолятор — обычно оксид магния (периклаз), обеспечивающий электроизоляцию и хорошую теплопередачу.
• Оребрение — стальная лента или пластины, навитые или приваренные к оболочке для увеличения площади теплообмена.
• Клеммы — для подключения к электросети.

Формы и конфигурации: U-образные, М-образные, спиральные, круглые, в виде «бабочки», «лопатки» и другие, в зависимости от требований к монтажу и характеристикам теплопередачи.

Ключевые технические параметры для вашего запроса

Особенности эксплуатации: Оребрённые ТЭНы для воздуха должны обдуваться потоком со скоростью не менее 6 м/с во избежание перегрева и выхода из строя. Если обдув отсутствует, удельная мощность резко снижается, что может привести к перегоранию элемента или сокращению срока службы.

Условные обозначения (ГОСТ, ТУ):

• Маркировка «К» — воздух, газы, нагрев в движущейся среде (от 6 м/с), температура оболочки выше 450°C, материал — нержавеющая сталь.
• Маркировка «O» — воздух, газы, движущаяся среда (от 6 м/с), температура до 450°C, материал — углеродистая сталь.
• Маркировка «S», «T» — воздух, статичная среда, температура до 450–650°C (материал — углеродистая/нержавеющая сталь).

Применение в промышленности и быту

Оребрённые ТЭНы используются для:

• Отопления — электрические калориферы, тепловентиляторы, тепловые завесы.
• Вентиляции — подогрев приточного воздуха.
• Кондиционирования — догрев воздуха в некоторых системах.
• Промышленности — сушильные камеры, печи, технологические установки.
• Бытовых приборов — обогреватели, тепловые пушки.

Преимущества:

• Высокая эффективность теплоотдачи за счёт оребрения.
• Компактность при большой мощности.
• Надёжность и долговечность при правильной эксплуатации.
• Широкий диапазон рабочих температур и мощностей.

Недостатки:

• Требуется принудительный обдув для предотвращения перегрева.
• Ограничения по минимальной длине нагревательной части (обычно от 280 мм и более для промышленных образцов).
• Для коротких ТЭНов (100 мм) высокая мощность (3 кВт) может быть редкостью: стандартные серийные образцы чаще идут с длиной от 200–300 мм и выше.

Технические расчеты и особенности для ваших параметров

Длина 100 мм, мощность 3 кВт, напряжение 220 В, воздух

Для таких параметров необходимо учитывать следующее:

Удельная мощность вычисляется по формуле:

P_{уд} = \frac{P}{S} = \frac{P}{\pi \cdot d \cdot L}

где P — мощность (Вт), d — диаметр оболочки (м), L — длина (м). Для вашего случая (d ≈ 0,01 м, L = 0,1 м):

P_{уд} = \frac{3000}{3,14 \cdot 0,01 \cdot 0,1} ≈ 955\,000~\text{Вт/м}^2

Это очень высокое значение, превышающее допустимые нормы для большинства ТЭНов (обычно до 5–15 Вт/см² для воздуха, то есть до 50 000–150 000 Вт/м²).

На практике ТЭН длиной 100 мм и мощностью 3 кВт для воздуха не встречается в стандартном исполнении — такой нагреватель моментально перегреется и выйдет из строя даже при интенсивном обдуве.

Стандартные оребрённые ТЭНы для воздуха выпускаются мощностью 1–3 кВт, но длина активной части обычно от 200–300 мм и более.

Рекомендация: Если для вашего оборудования требуется мощность 3 кВт, следует подбирать ТЭН большей длины (например, 300–600 мм) и распределять мощность по длине, чтобы не выйти за пределы допустимой удельной мощности и обеспечить надёжную работу.

Маркировка и выбор материала

Материал оболочки и оребрения:

• Углеродистая сталь — для температур до 450°C, подходит для большинства бытовых и промышленных применений, где нет агрессивной среды.
• Нержавеющая сталь — для температур выше 450°C, коррозионно-активных сред, повышенных требований к долговечности.
• Медь, латунь — редко, в специфических случаях, например, для особо быстрого нагрева и теплопередачи.

Маркировка по ГОСТ/ТУ:

• K — воздух, газы, принудительный обдув, температура >450°C, нержавеющая сталь.
• O — воздух, газы, принудительный обдув, температура до 450°C, углеродистая сталь.
• S, T, R — статичный воздух, углеродистая/нержавеющая сталь, разные пределы температуры.

Типовые схемы подключения и монтажа

Инструменты и материалы

• Мультиметр для проверки сопротивления и отсутствия КЗ
• Отвёртки, ключи для монтажа
• Клеммные колодки, термостойкие провода
• Термостат, датчики температуры и защиты (по требованию схемы)
• Вентилятор/вентиляционная система для обдува ТЭНа

Пошаговое руководство по подключению

1. Проверка параметров — убедитесь, что ТЭН соответствует по напряжению, мощности, материалу и геометрии вашим требованиям.
2. Монтаж в устройство — установите ТЭН в соответствии с чертежом, обеспечьте плотный контакт с воздушным потоком (направление потока — поперёк оребрения).
3. Электрическое подключение — подсоедините клеммы ТЭНа к питающему кабелю через клеммную колодку. Соблюдайте полярность и надёжность контакта.
4. Термозащита — установите термостат, датчики перегрева и защиты от сухого хода (если предусмотрено).
5. Проверка — проведите пробный пуск с минимальной мощностью, убедитесь в отсутствии перегрева, искр, запаха гари.
6. Эксплуатация — поддерживайте скорость обдува воздуха не менее 6 м/с для предотвращения перегрева.

Критерии выбора оребрённого ТЭНа для вашей задачи

Основные критерии

• Длина активной части — должна быть достаточной для распределения мощности и предотвращения перегрева.
• Мощность — суммарная и удельная (на единицу длины) не должна превышать допустимых значений для данного материала и среды.
• Материал оболочки и оребрения — выбирается исходя из температуры и коррозионной активности среды.
• Форма и тип крепления — зависит от конструкции нагревательного устройства.
• Наличие защиты и сертификации — важно для промышленного и бытового применения.

Важно: Если для вашей задачи критично сочетание длины 100 мм и мощности 3 кВт — такой ТЭН не выпускается серийно из-за чрезмерной удельной мощности. Необходимо либо увеличить длину нагревательной части, либо снизить мощность, либо рассмотреть альтернативные варианты нагрева (например, инфракрасные элементы, керамические нагреватели).

Альтернативы и смежные решения

• Инфракрасные нагреватели — не требуют обдува, эффективны для локального нагрева.
• Керамические ТЭНы — обладают высокой теплоотдачей, но имеют другие ограничения по мощности и температуре.
• Гибкие нагревательные ленты — для нестандартных форм и поверхностей.
• Канальные нагреватели — для больших объёмов воздуха, но требуют значительных габаритов и мощности.

Рекомендации по эксплуатации и техобслуживанию

• Регулярно очищайте оребрение от пыли и грязи для поддержания эффективности теплоотдачи.
• Контролируйте скорость воздушного потока — недостаточный обдув приводит к перегреву и выходу из строя.
• Проверяйте состояние изоляции и контактов — для предотвращения КЗ и возгорания.
• Используйте термозащиту — для автоматического отключения при перегреве или отсутствии потока воздуха.
• Соблюдайте меры электробезопасности — всё подключение должно выполняться квалифицированным персоналом.

Технические расчеты и особенности для ваших параметров

Далее рассмотрим более детально, как правильно выбрать и установить оребрённый ТЭН, учитывая все вышеперечисленные аспекты и рекомендации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты выбора и эксплуатации оребрённых ТЭНов

Продолжая тему оребрённых ТЭНов, важно рассмотреть дополнительные аспекты, которые помогут в выборе и эксплуатации этих нагревательных элементов, особенно в контексте заданных параметров: длина 100 мм, мощность 3 кВт и напряжение 220 В.

Выбор подходящего ТЭНа

При выборе оребрённого ТЭНа для специфических условий эксплуатации, таких как высокая мощность в сочетании с короткой длиной, необходимо учитывать:

• Специфика применения: Определите, для каких именно задач будет использоваться ТЭН. Например, для обогрева небольших помещений или в качестве элемента в сложных системах отопления.
• Требования к безопасности: Убедитесь, что выбранный ТЭН соответствует всем стандартам безопасности, особенно если он будет использоваться в промышленных условиях.
• Наличие термозащиты: Рекомендуется использовать ТЭНы с встроенной защитой от перегрева, что особенно важно при высоких мощностях.

Монтаж и подключение

Правильный монтаж оребрённого ТЭНа также играет ключевую роль в его эффективной работе:

1. Проверка совместимости: Перед установкой убедитесь, что ТЭН подходит по всем параметрам к вашему оборудованию.
2. Обеспечение обдува: Установите систему обдува, которая будет поддерживать необходимую скорость потока воздуха, чтобы избежать перегрева.
3. Электрическое подключение: Используйте качественные провода и клеммы, чтобы избежать короткого замыкания и обеспечить надежное соединение.

Эксплуатация и техническое обслуживание

Для обеспечения долговечности и надежности работы оребрённых ТЭНов необходимо следовать нескольким рекомендациям:

• Регулярная проверка: Периодически проверяйте состояние ТЭНа, включая изоляцию и соединения, чтобы предотвратить возможные неисправности.
• Очистка: Удаляйте пыль и загрязнения с поверхности оребрения, чтобы поддерживать эффективность теплоотдачи.
• Контроль температуры: Используйте термостаты и датчики для контроля температуры, что поможет избежать перегрева и выхода из строя.

Альтернативные решения для специфических задач

Если стандартные оребрённые ТЭНы не подходят для ваших требований, рассмотрите альтернативные решения:

• Инфракрасные нагреватели: Эти устройства могут быть более эффективными для локального нагрева и не требуют обдува.
• Керамические нагреватели: Обладают высокой теплоотдачей и могут быть использованы в условиях, где требуется высокая температура.
• Гибкие нагревательные ленты: Идеальны для нестандартных форм и могут быть адаптированы под конкретные задачи.

Заключение

При выборе и эксплуатации оребрённых ТЭНов важно учитывать множество факторов, включая специфику применения, требования к безопасности и условия монтажа. Правильный подход к выбору и установке поможет обеспечить надежную и эффективную работу нагревательных элементов в любых условиях.

Для более детального изучения и подбора оборудования, рекомендуется обратиться к специалистам, которые помогут выбрать оптимальное решение для ваших задач.
