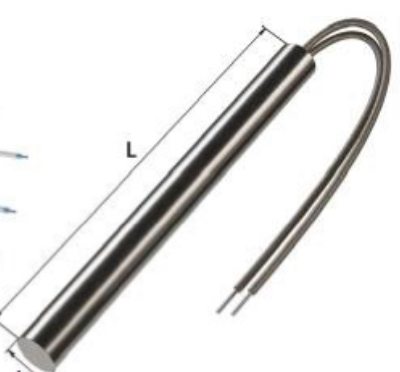

Патронные тэны. Диаметр 10мм Длина 70мм Мощность 170Вт Напряжение 220

Патронные тэны. Диаметр 10мм
Длина 70мм
Мощность 170Вт
Напряжение 220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Конструкция и принцип работы патронных ТЭНов

Патронный трубчатый электронагреватель (ТЭНП) представляет собой цилиндрический нагревательный элемент, заключённый в металлическую оболочку. Внутри находится нагревательная спираль (обычно нихромовая NiCr 80/20, навитая на керамический стержень), а пространство между спиралью и стенкой трубки заполнено плотно спрессованным оксидом магния (MgO) — это обеспечивает высокую теплопроводность и электрическую изоляцию. Внешняя оболочка чаще всего изготавливается из нержавеющей стали (например, марка 304SUS), что обеспечивает устойчивость к коррозии и длительный срок службы. Патронный ТЭН характеризуется большой удельной мощностью на единицу длины и применяется в оборудовании, где необходим интенсивный нагрев компактной зоны.

Технические характеристики и вариации

В вашем случае указаны параметры:

• Диаметр: 10 мм
• Длина активной части: 70 мм
• Мощность: 170 Вт
• Напряжение: 220 В

Стандартные патронные ТЭНы имеют диаметры от 6 до 20 мм, длины от 40 до 400 мм, мощность от 100 до 2500 Вт и работают при напряжениях 220–230 В или 400 В. Устройства с диаметром 10 мм — один из наиболее распространённых вариантов для пресс-форм, радиаторов, бытовых и промышленных нагревательных приборов.

Примеры аналогичных моделей

Ваша модель — промежуточная по мощности между 70 Вт (L=25 мм) и 200 Вт (L=70 мм), что говорит о высокой удельной мощности на единицу длины, характерной для компактных промышленных ТЭНов.

Промышленные и бытовые применения

Патронные ТЭНы используются для нагрева металлических и полимерных изделий в пресс-формах, упаковочном и пищевом оборудовании, пластиковых форсунках, системах горячего водоснабжения, радиаторах отопления и других устройствах, где требуется точный и интенсивный нагрев небольшого объёма.

Особенности применения:

• Интенсивный нагрев: Высокая удельная мощность позволяет быстро достигать требуемых температур.
• Компактность: Малый диаметр и длина позволяют встраивать ТЭН в узкие технологические каналы.
• Долговечность: Нержавеющая сталь обеспечивает устойчивость к коррозии и агрессивным средам.
• Гибкость подключения: Наличие различных вариантов выводов и клемм (гибкий провод, угловой вывод, резьбовое соединение) облегчает монтаж в разных конструкциях.
• Контроль температуры: Возможна комплектация термопарой для точного поддержания температуры.

Конструктивные особенности и типы выводов

Стандартные патронные ТЭНы могут быть одноконцевыми, двухконцевыми, с гибкими и жёсткими выводами, с фланцевым или резьбовым креплением, с угловым или прямым выводом проводов. В вашем случае чаще всего встречается гибкий провод длиной до 250 мм, что удобно для подключения в труднодоступных местах.

Типы выводов и соединений:

• Прямой гибкий вывод — стандартный вариант для большинства промышленных применений.
• Угловой вывод — используется при ограниченном пространстве вокруг ТЭНа.
• Резьбовое соединение — для надёжного механического крепления.
• Фланцевое соединение — для герметичного монтажа в технологических ёмкостях.

Материалы и технологии производства

Корпус: Чаще всего — нержавеющая сталь (AISI 304, 316), иногда — углеродистая сталь или медь для особых условий эксплуатации.

Спираль: Нихром (NiCr 80/20), реже — фехраль.

Изолятор: Оксид магния (MgO) высокой плотности для эффективной теплопередачи и электрической изоляции.

Производство: Строгий контроль качества на всех этапах, включая проверку плотности наполнения MgO, геометрии и герметичности оболочки.

Особенности эксплуатации

• Температурный режим: Патронные ТЭНы рассчитаны на длительную работу при температурах до 450°C (для нержавеющей стали).
• Мощностная нагрузка: Удельная мощность для моделей диаметром 10 мм, длиной 70 мм и мощностью 170 Вт составляет примерно 24 Вт/см², что соответствует умеренной нагрузке, обеспечивающей долгий срок службы без перегрева.
• Срок службы: В среднем — от 5 000 до 10 000 часов при правильной эксплуатации.
• Защита от перегрева: Рекомендуется использовать термостаты и датчики температуры для предотвращения перегорания ТЭНа при выходе теплоносителя или перегреве.

Пример выбора и подключения

Критерии выбора:

• Напряжение и мощность должны соответствовать параметрам питающей сети и тепловой нагрузке.
• Длина и диаметр — соответствовать конструкции нагреваемого узла.
• Материал корпуса — выбирать в зависимости от агрессивности среды (вода, масло, воздух, химические вещества).
• Тип вывода — выбирать исходя из удобства монтажа.

Подключение:

1. Проверьте соответствие параметров ТЭНа и электросети.
2. Убедитесь в отсутствии повреждений изоляции и корпуса.
3. Установите ТЭН в технологическое гнездо, обеспечив плотный контакт с нагреваемым материалом.
4. Подключите провода согласно схеме (фаза/ноль). Для трёхфазных сетей — по схеме «звезда» или «треугольник».
5. Установите термодатчик и систему защиты от перегрева.
6. Проведите пробный запуск, контролируя ток потребления и температуру.

Типичные проблемы и их решение

• Перегрев и быстрое перегорание: Возможные причины — недостаточный отвод тепла, неправильный подбор мощности, превышение напряжения. Решение — обеспечить хороший теплоотвод, проверить соответствие параметров.
• Короткое замыкание: Чаще всего возникает при повреждении изоляции. Решение — заменить ТЭН.
• Низкая эффективность нагрева: Возможная причина — плохой контакт с нагреваемым телом или загрязнение поверхности ТЭНа. Решение — очистить поверхность, обеспечить плотный контакт.

Сравнение с другими типами ТЭНов

Перспективы и инновации

• Интеллектуальные ТЭНы: Появление моделей с встроенными датчиками температуры и системами саморегуляции мощности.
• Энергоэффективные материалы: Использование новых сплавов и изоляторов для повышения КПД и срока службы.
• Модульные решения: Возможность комбинирования нескольких патронных ТЭНов в единый блок для гибкого управления мощностью и температурой.

Практические рекомендации

• При выборе ТЭНа всегда учитывайте не только мощность и габариты, но и материал корпуса, тип вывода, наличие термопары.
• Для увеличения срока службы избегайте работы на предельной температуре, используйте системы защиты и контроля.
• При монтаже убедитесь в герметичности соединений, особенно при работе с жидкостями.
• Для промышленного применения предпочтительны ТЭНы с сертификатами соответствия и гарантией от производителя.

Где купить и как заказать

Патронные ТЭНы диаметром 10 мм, длиной 70 мм, мощностью 170 Вт, напряжением 220 В встречаются в продаже, но не являются самым распространённым стандартом — чаще доступны модели 70 мм/200 Вт или 10 мм/170 Вт/другая длина. Рекомендуется обратиться к специализированным поставщикам нагревательных элементов, где возможен индивидуальный заказ под нужные параметры. При покупке через интернет-магазины уточняйте наличие именно вашей модели.

Следующая часть статьи будет посвящена более детальному анализу применения патронных ТЭНов в различных отраслях и их особенностям в эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Применение патронных ТЭНов в различных отраслях

Патронные ТЭНы диаметром 10 мм и длиной 70 мм находят широкое применение в различных отраслях благодаря своей компактности и высокой эффективности. Они идеально подходят для нагрева в условиях ограниченного пространства, что делает их незаменимыми в ряде промышленных и бытовых приложений.

Промышленное применение

В промышленности патронные ТЭНы используются для:

• Нагрева пресс-форм: Обеспечивают равномерный и быстрый нагрев, что критично для процессов литья и формовки.
• Систем горячего водоснабжения: Используются в бойлерах и водонагревателях для поддержания необходимой температуры воды.
• Пищевая промышленность: Применяются в оборудовании для нагрева и пастеризации продуктов, что позволяет поддерживать высокие стандарты безопасности.
• Электронные устройства: Используются в различных устройствах для поддержания температуры, что особенно важно в системах управления климатом.

Бытовое применение

В быту патронные ТЭНы находят применение в:

• Электрических чайниках: Обеспечивают быстрое кипячение воды благодаря высокой удельной мощности.
• Системах отопления: Используются в радиаторах и конвекторах для эффективного обогрева помещений.
• Бытовых водонагревателях: Гарантируют стабильное нагревание воды для душа и других нужд.

Преимущества использования патронных ТЭНов

Патронные ТЭНы обладают рядом преимуществ, которые делают их предпочтительными для многих приложений:

• Высокая эффективность: Быстрый нагрев и высокая теплопроводность обеспечивают экономию энергии.
• Долговечность: Использование качественных материалов, таких как нержавеющая сталь и нихром, гарантирует длительный срок службы.
• Универсальность: Возможность использования в различных условиях и для разных типов нагрева.
• Легкость в установке: Разнообразие типов выводов и креплений упрощает монтаж и замену.

Техническое обслуживание и уход

Для обеспечения долговечности и надежности работы патронных ТЭНов необходимо следовать нескольким рекомендациям по техническому обслуживанию:

• Регулярная проверка: Периодически проверяйте состояние изоляции и корпуса на наличие повреждений.
• Очистка: Удаляйте накипь и загрязнения с поверхности ТЭНа, чтобы избежать снижения эффективности нагрева.
• Контроль температуры: Используйте термостаты для предотвращения перегрева и выхода из строя.

Заключение

Патронные ТЭНы диаметром 10 мм, длиной 70 мм и мощностью 170 Вт являются надежными и эффективными нагревательными элементами, которые находят применение в самых различных областях. Их конструктивные особенности и высокие эксплуатационные характеристики делают их идеальным выбором для промышленных и бытовых нужд. При правильном выборе и эксплуатации они обеспечивают долгий срок службы и высокую эффективность работы.
