Тэн для печи U-образный. А- 500 мм. Г- 100 мм. 1,5 кВт

Тэн для печи U-образный. А- 500 мм. Г- 100 мм.
1,5 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Конструкция и форма U-образного ТЭНа

U-образный ТЭН – это трубчатый электронагреватель, выполненный в виде дуги с двумя концами для подключения к электрической сети. Такая форма удобна для монтажа в ограниченных пространствах, а также обеспечивает эффективное распределение тепла по поверхности, на которую он установлен.

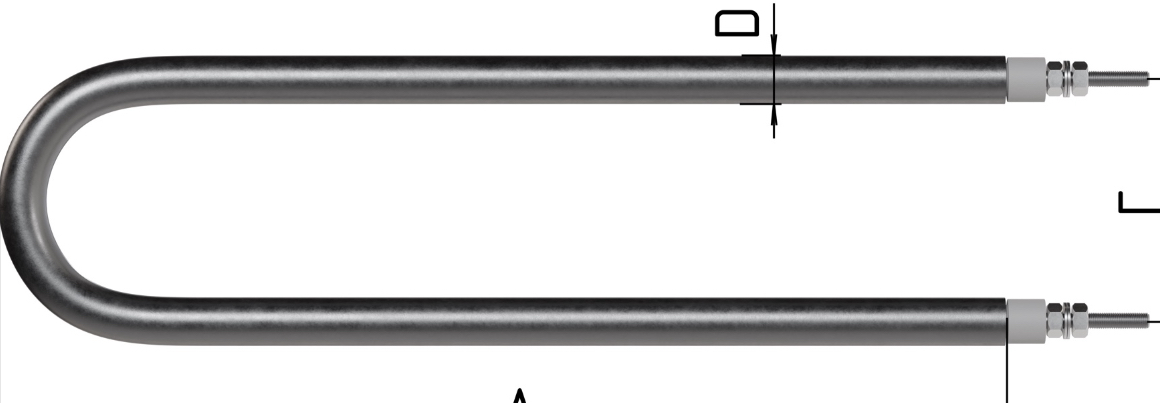

Длина 500 мм (А) и высота 100 мм (Г) указывают на размер составляющих гнутого участка и отрезков, что позволяет подобрать ТЭН под конкретные габариты печей или оборудования. Диаметр трубки обычно варьируется от 8 до 16 мм; стандартные варианты для бытовых и промышленных печей – 10–13 мм. В вашем случае при 1,5 кВт ТЭН часто изготавливают из нержавеющей стали для коррозионной устойчивости и долговечности.

2. Технические характеристики

Пример из продажи: Сухой U-образный ТЭН 1,5 кВт из нержавеющей стали с длиной боковой части 450-470 мм, диаметром 13 мм и с общим размером более 1 м (с учетом контура), рассчитанный на 220 В. Подобные ТЭНы предназначены для нагрева воздуха, воды, масла и других сред, включая агрессивные, что делает их универсальными в печах и отопительных приборах.

3. Применение в печах

U-образные ТЭНы широко используются для нагрева печей различных типов, включая печи для обжига, отопительные печи, сушильные шкафы и т.п. Мощность 1,5 кВт оптимальна для небольших и средних по объему печей до 30-50 литров при расчетной мощности примерно 30-50 Вт на литр объёма. Для больших печей требуется суммарная мощность несколько киловатт.

Для равномерного нагрева печи ТЭН монтируется так, чтобы максимальная площадь поверхности подвергалась воздействию тепла. U-образная форма облегчает расположение нагревателя внутри камеры печи без сложных креплений и с хорошим теплообменом.

4. Материал и конструктивные особенности

Корпус ТЭНа из нержавеющей стали обеспечивает стойкость к коррозионным средам и высокую температуру до 450–600 °C в зависимости от изоляции и условий эксплуатации. Толщина и диаметр трубки (10–13 мм) обеспечивают оптимальное тепловое сопротивление, позволяя достигать мощности 1,5 кВт на длине около 0,5 м.

Сухие ТЭНы (без заливки изоляцией) применяются для нагрева воздуха и других газов, не контактирующих с водой, что увеличивает срок службы и простоту замены такого нагревателя.

5. Специфика монтажа и эксплуатации

Монтаж осуществляется с помощью резьбового штуцера или шпильки, что позволяет надежно закрепить ТЭН в корпусе печи. Подключение к бытовой электросети 220 В — стандартная практика, мощность 1,5 кВт обеспечивает безопасное и эффективное нагревание без перегрузок.

Важно обеспечить надёжное электросоединение и изоляцию для предотвращения пробоя и короткого замыкания. Для печей с конкретным объемом рекомендуется подбирать мощность ТЭНов согласно расчетам: 100 Вт на литр для малых объемов, 50-70 Вт на литр для средних.

6. Расчет мощности и сопротивления (кратко)

Для 1,5 кВт при напряжении 220 В ток составит примерно I = \frac{1500}{220} \approx 6,8 ампер. Сопротивление нагревателя рассчитывается по формуле R = \frac{U^2}{P} = \frac{220^2}{1500} \approx 32 Ом. Диаметр и длина спирали нагревателя подбираются так, чтобы обеспечить это сопротивление из материала с необходимым удельным сопротивлением.

7. Аналоги и варианты

U-образные ТЭНы выпускаются с разной длиной и диаметром (например, 335 мм, 450 мм, 500 мм и более), мощностью от 0,5 кВт до нескольких кВт в зависимости от задачи и типа печи. По материалу чаще всего применяют нержавейку, медь или углеродистую сталь – выбор зависит от нагреваемой среды (вода, воздух, масло).

Существуют и плоские гибкие нагреватели, но для печей чаще применяют именно трубчатые U-образные для удобства установки и длительного срока службы.

Для более детальной информации о расчетах мощности и выборе ТЭНов, можно ознакомиться с соответствующими разделами на нашем сайте.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Устойчивость к коррозии и долговечность

Одним из ключевых факторов, определяющих срок службы U-образного ТЭНа, является его устойчивость к коррозии. Нержавеющая сталь, используемая в конструкции, обладает высокой стойкостью к воздействию влаги и агрессивных сред, что делает её идеальным выбором для применения в печах, где могут использоваться различные жидкости и газы. Это свойство позволяет значительно продлить срок эксплуатации нагревателя, снижая необходимость в частой замене.

9. Энергоэффективность и экономия

ТЭНы мощностью 1,5 кВт обеспечивают высокую энергоэффективность, что позволяет сократить затраты на электроэнергию. Благодаря оптимальному распределению тепла, достигаемому за счет U-образной формы, можно добиться более быстрого нагрева и равномерного прогрева печи. Это особенно важно для промышленных и бытовых печей, где время нагрева критично для производительности.

10. Безопасность эксплуатации

При использовании U-образных ТЭНов важно соблюдать правила безопасности. Наличие надежной изоляции и качественного электросоединения предотвращает риск короткого замыкания и перегрева. Рекомендуется также регулярно проверять состояние нагревателя и его соединений, чтобы избежать аварийных ситуаций. Установка защитных устройств, таких как термостаты и предохранители, может дополнительно повысить уровень безопасности.

11. Установка и техническое обслуживание

Установка U-образного ТЭНа требует соблюдения определенных рекомендаций. Перед монтажом необходимо убедиться, что все компоненты находятся в исправном состоянии. Рекомендуется использовать специальные крепежные элементы для надежного закрепления нагревателя в печи. Техническое обслуживание включает в себя регулярную проверку состояния ТЭНа, очистку от загрязнений и осмотр на наличие повреждений.

12. Примеры применения

U-образные ТЭНы находят широкое применение в различных отраслях. Например, они используются в:

• Печах для обжига керамики и стекла;
• Сушильных шкафах для древесины и других материалов;
• Отопительных системах для жилых и производственных помещений;
• Установках для нагрева воды в бытовых и промышленных целях.

Каждое из этих применений требует индивидуального подхода к выбору мощности и конструкции ТЭНа, что подчеркивает универсальность U-образных нагревателей.

13. Заключение

U-образные ТЭНы мощностью 1,5 кВт с размерами 500 мм по длине и 100 мм по высоте представляют собой надежное и эффективное решение для нагрева в различных печах. Их конструкция, материалы и особенности эксплуатации делают их идеальными для использования в самых разных условиях. Для получения дополнительной информации о выборе и установке ТЭНов, а также для консультаций по конкретным моделям, вы можете обратиться к специалистам нашего завода.
