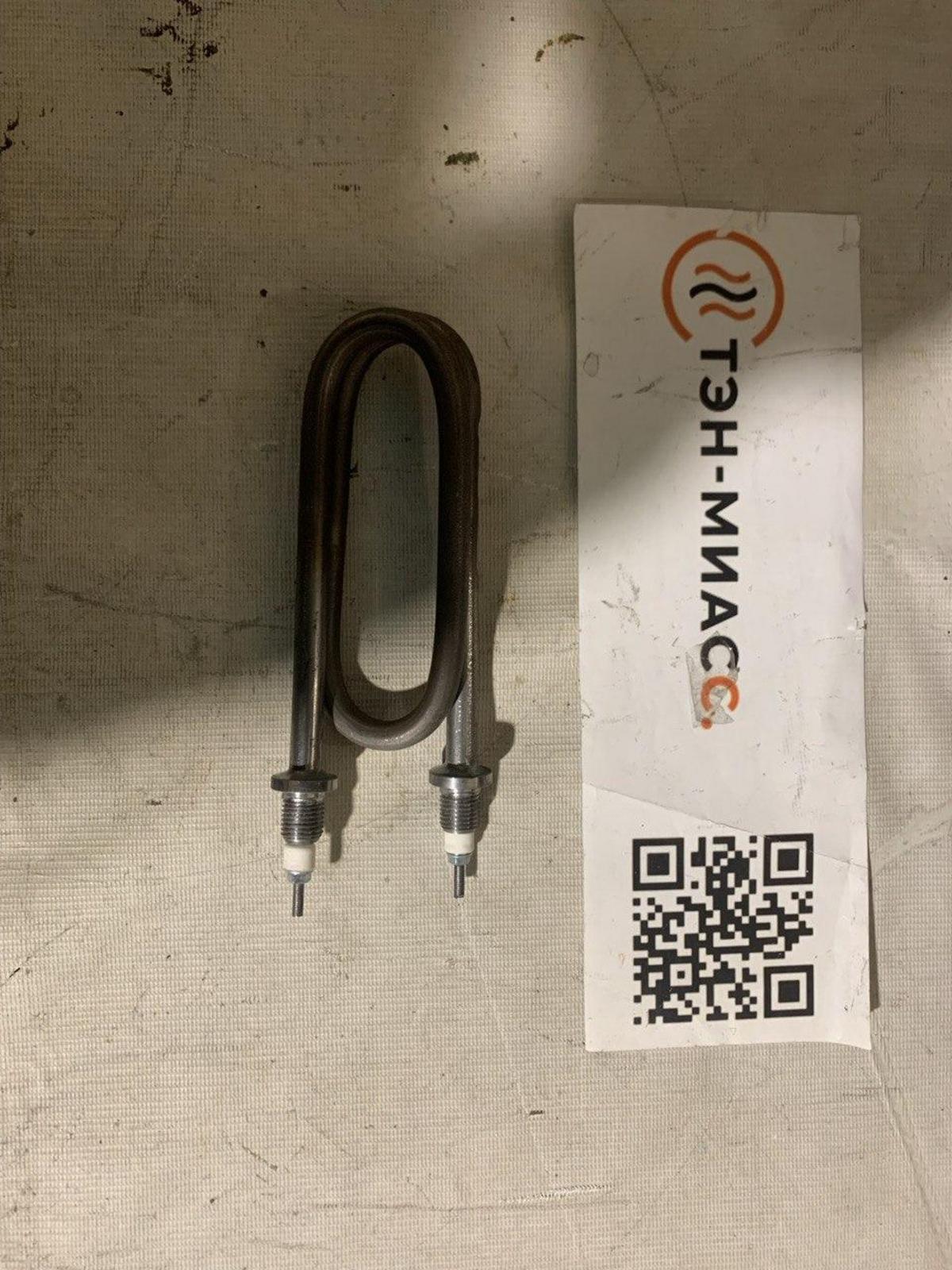

TЭH-104A13/4,00 У 380; R-18,5;

Оценка потребности и типология промышленных нагревательных элементов

В условиях современного производства и жилищно-коммунального хозяйства эффективность, надежность и экономичность систем нагрева определяют операционные издержки и бесперебойность технологических процессов. Тепловые Электрические Нагреватели (ТЭНы) являются ключевыми компонентами в широком спектре оборудования — от бойлеров и водонагревателей до сложных промышленных установок в химической, пищевой и нефтегазовой отраслях. Выбор подходящего ТЭНа — это не просто подбор по мощности, а стратегическое решение, влияющее на долгосрочную стоимость владения (TCO), энергоэффективность и стабильность работы всего комплекса.

Ключевые понятия и терминология

Для принятия обоснованных решений необходимо четко понимать базовые принципы работы и параметры ТЭНов:

• Принцип работы: ТЭНы преобразуют электрическую энергию в тепловую за счет прохождения тока через резистивный элемент, что обусловлено законом Джоуля-Ленца. Тепло передается окружающей среде (вода, масло, воздух, агрессивные жидкости) через металлическую оболочку.
• Конструкция: Типичный ТЭН состоит из металлической оболочки (трубки), внутри которой находится нихромовая спираль (резистивный элемент), изолированная от оболочки компактированной окисью магния (MgO) для обеспечения диэлектрической прочности и эффективной теплопередачи. Концы спирали соединены с контактными стержнями для подключения к электросети.
• Типовая маркировка: Промышленные ТЭНы часто имеют сложное обозначение, которое несет в себе информацию о типе, мощности, напряжении, материале, длине и конструктивных особенностях. Например, в обозначении TЭH-104A13/4,00 У 380; R-18,5 можно выделить:
  • TЭH: Общее обозначение типа нагревателя.
  • 104: Вероятно, код модели или серии, указывающий на конкретный конструктив или форму.
  • A13: Может обозначать тип материала трубки (например, нержавеющая сталь марки 13Х18Н10Т) или диаметр трубки (например, 13 мм).
  • 4,00: Номинальная электрическая мощность в киловаттах (4,00 кВт).
  • У: Климатическое исполнение (например, для умеренного климата).
  • 380: Номинальное рабочее напряжение в вольтах (380 В).
  • R-18,5: Может указывать на радиус изгиба для фасонных ТЭНов, сопротивление изоляции или другие специфические параметры.

Точная расшифровка маркировки всегда должна быть подтверждена документацией производителя, поскольку стандарты могут варьироваться.

Критерии выбора промышленных ТЭНов: от технической спецификации до TCO

Выбор ТЭНа для промышленных задач требует всестороннего анализа. Помимо базовых технических характеристик, таких как мощность (от 100 Вт до 10 кВт и выше) и напряжение (от 12 В до 600 В), критически важны следующие параметры:

• Материал оболочки: Определяется агрессивностью рабочей среды.
  • Углеродистая сталь: Подходит для нагрева воды и воздуха в неагрессивных средах, экономична.
  • Нержавеющая сталь (например, AISI 304, AISI 316L): Универсальна, устойчива к коррозии в воде, слабоагрессивных растворах, пищевых продуктах. AISI 316L предпочтительнее для морской воды и хлоридов.
  • Медь: Высокая теплопроводность, применяется для нагрева воды, но менее устойчива к агрессивным средам.
  • Титан: Идеален для высокоагрессивных сред, таких как кислоты, щелочи, растворы хлоридов, морская вода, но значительно дороже.
  • Инколой (Incoloy 800/840): Сплавы на основе никеля и хрома, обладающие исключительной устойчивостью к высоким температурам и коррозии, применяются в высокотемпературных газовых и химических средах.
• Удельная поверхностная мощность (Вт/см²): Критический параметр, определяющий интенсивность нагрева поверхности ТЭНа. Низкая удельная мощность предотвращает перегрев, образование накипи или пригорание нагреваемой среды (например, масла, вязких жидкостей), что продлевает срок службы ТЭНа и оборудования. Для масел обычно не более 1,5 Вт/см², для воды до 15 Вт/см².
• Конфигурация и габариты: Форма (прямые, U-образные, спиральные, блочные) и размеры (длина от 280 мм до 6000 мм, диаметр трубок от 8 мм до 18 мм) должны соответствовать конструкции нагреваемого оборудования и обеспечивать оптимальное распределение тепла.
• Тип монтажа и присоединительные элементы: Фланцевые (для высоких давлений, больших мощностей), резьбовые (стандартные трубные резьбы), штуцерные. Должны обеспечивать герметичность и механическую прочность соединения.
• Долговечность и ресурс: Ожидаемый срок службы в конкретных условиях эксплуатации. Важно учитывать цикличность работы, температурные перепады.
• Сертификация и соответствие стандартам: Соответствие ГОСТ, ISO, EN, а также отраслевым нормам безопасности и качества (например, для пищевой промышленности, взрывоопасных зон).
• Соотношение «цена-качество» и TCO: Начальная стоимость ТЭНа — лишь часть уравнения. Необходимо оценить общие затраты за весь жизненный цикл, включая энергопотребление, стоимость установки, обслуживания, ремонта и возможные потери от простоев. Инвестиция в более дорогой, но энергоэффективный и долговечный ТЭН часто окупается за счет снижения эксплуатационных расходов и увеличения надежности.

Сравнительная таблица материалов для нагревательных элементов

Выбор материала оболочки ТЭНа критически важен для его долговечности и эффективности в различных промышленных средах. Представленная таблица помогает сориентироваться в ключевых характеристиках наиболее распространенных материалов:

Экономическое обоснование инвестиций в промышленные ТЭНы

Для принятия инвестиционного решения руководителям и закупщикам необходимы четкие метрики. Расчет TCO и ROI (Return on Investment) помогает оценить реальную выгоду от приобретения высококачественного ТЭНа:

1. Энергоэффективность: Современные ТЭНы с оптимизированной конструкцией и высококачественными материалами могут иметь КПД до 98-99%. Разница в 1-2% в эффективности для мощных промышленных систем (например, 100 кВт) при круглосуточной работе может составлять тысячи долларов в год.

   Формула экономии: Годовая экономия = Мощность (кВт) * Время работы (часы/год) * Стоимость электроэнергии (руб/кВт·ч) * (1 - КПД_нового) / (1 - КПД_старого). Или проще: Экономия = Потребление_старого - Потребление_нового.

2. Снижение затрат на обслуживание и ремонт: Выбор ТЭНа из коррозионностойкого материала, соответствующего среде, значительно снижает частоту замен и ремонтов. Оценочные затраты на простой оборудования могут достигать 10 000 – 100 000 руб./час в зависимости от отрасли.

   Пример: Если более дорогой титановый ТЭН служит 5 лет вместо 1 года для нержавеющего в агрессивной среде, экономия на четырех заменах (стоимость ТЭНа + стоимость работ) и снижение рисков простоя многократно окупят первоначальные инвестиции.

3. Прогнозируемость и стабильность: Качественные ТЭНы обеспечивают стабильную работу системы, минимизируя риски внезапных отказов и сбоев в производственных процессах. Это напрямую влияет на качество продукции и выполнение планов.
4. Расчет ROI:

   ROI = (Прибыль от инвестиции - Стоимость инвестиции) / Стоимость инвестиции * 100%

   Где Прибыль от инвестиции включает в себя экономию на электроэнергии, снижение затрат на обслуживание, предотвращенные потери от простоя.

Интеграция этих экономических параметров в процесс закупок позволяет перейти от простого сравнения цен к стратегическому управлению активами и оптимизации эксплуатационных расходов.

Продвинутая практика и внедрение

После обоснованного выбора типа и спецификации нагревательного элемента, фокус смещается на эффективное внедрение и обеспечение бесперебойной работы. Для B2B-сегмента это означает тщательное планирование инсталляции, настройку систем мониторинга и разработку протоколов обслуживания, которые минимизируют риски и максимизируют срок службы оборудования.

Этапы внедрения и инсталляции промышленных ТЭНов

Процесс установки промышленного ТЭНа включает несколько ключевых этапов, каждый из которых требует внимания и соблюдения нормативов:

1. Предварительная подготовка и планирование:
   • Анализ документации: Изучение паспорта ТЭНа, руководства по эксплуатации оборудования, электрических схем.
   • Оценка места установки: Проверка доступности, соответствия размеров, наличие необходимой инфраструктуры (электропитание, трубопроводы, вентиляция).
   • Обеспечение безопасности: Идентификация рисков (электрические, термические, химические), подготовка средств индивидуальной защиты (СИЗ), блокировка источников энергии (LOTO — Lockout/Tagout).
   • Подготовка инструментов и материалов: Специализированные ключи, динамометрические инструменты, герметики, изоляционные материалы, крепеж.
2. Механический монтаж:
   • Установка ТЭНа: Аккуратное введение нагревателя в резервуар или камеру. Для фланцевых ТЭНов — обеспечение равномерного затяга крепежных элементов с использованием динамометрического ключа для предотвращения деформаций и утечек.
   • Герметизация: Использование прокладок, уплотнителей, герметиков, соответствующих рабочей среде и температуре. Проверка герметичности после установки.
3. Электрическое подключение:
   • Проверка изоляции: Измерение сопротивления изоляции ТЭНа до подключения к сети. Нормативное значение для новых ТЭНов обычно превышает 1 МОм. Если значение ниже, ТЭН может быть поврежден или увлажнен.
   • Подключение к сети: Использование кабелей соответствующего сечения, предохранителей и автоматических выключателей, рассчитанных на номинальную мощность ТЭНа. Подключение к заземлению в соответствии с ПУЭ (Правилами устройства электроустановок).
   • Установка защитных устройств: Реле контроля температуры, датчики сухого хода, УЗО (устройства защитного отключения) для предотвращения аварийных ситуаций.
4. Пусконаладочные работы и тестирование:
   • Первичное включение: Постепенное повышение мощности или включение на минимальной нагрузке, мониторинг параметров (температура, ток, напряжение).
   • Тестирование рабочих режимов: Проверка работы в различных режимах, имитация максимальной нагрузки, оценка стабильности и равномерности нагрева.
   • Калибровка и настройка: Настройка терморегуляторов, контроллеров для обеспечения требуемой точности поддержания температуры.
5. Документирование: Заполнение актов о вводе в эксплуатацию, фиксация измеренных параметров, обновление технической документации.

Мониторинг и оптимизация эксплуатационных характеристик

Внедрение систем мониторинга позволяет перейти от реактивного обслуживания к проактивному, снижая риски аварий и повышая энергоэффективность:

• Системы телеметрии и IoT (Интернет вещей): Установка датчиков температуры, тока, напряжения, давления позволяет собирать данные о работе ТЭНа в реальном времени. Эти данные могут передаваться в облачные платформы для анализа.
• Предиктивное обслуживание: Анализ трендов рабочих параметров (например, рост сопротивления изоляции, увеличение тока при неизменной мощности) позволяет предсказать потенциальный отказ и запланировать обслуживание до возникновения аварии. Это снижает незапланированные простои на 20-40%.
• Анализ энергопотребления: Регулярный мониторинг потребляемой мощности помогает выявлять неэффективные режимы работы или деградацию ТЭНа. Оптимизация циклов нагрева, снижение потерь тепла через изоляцию оборудования может дать экономию энергии до 15-25%.
• Контроль качества среды: В агрессивных средах и средах с высоким содержанием солей (например, жесткая вода) критичен контроль pH и состава, чтобы предотвратить коррозию или накипеобразование на поверхности ТЭНа. Использование систем водоподготовки (фильтрация, умягчение) значительно продлевает срок службы.

Типичные проблемы и методы их диагностики

Понимание типичных неисправностей и методов их диагностики позволяет оперативно восстанавливать работоспособность систем:

1. Отсутствие нагрева:
   • Диагностика: Проверка наличия напряжения на ТЭНе с помощью мультиметра. Измерение сопротивления нагревательного элемента (должно соответствовать паспортным данным). Проверка целостности электрической цепи (предохранители, контакторы, термостаты).
   • Причины: Обрыв спирали, выход из строя терморегулятора, срабатывание защитного автомата.
2. Срабатывание УЗО/автомата:
   • Диагностика: Измерение сопротивления изоляции между оболочкой ТЭНа и контактными выводами, а также между каждым выводом и землей.
   • Причины: Пробой изоляции (влажность, износ, механическое повреждение), что приводит к утечке тока на корпус.
3. Недостаточный нагрев:
   • Диагностика: Измерение фактической потребляемой мощности. Визуальный осмотр на предмет отложений (накипь, нагар) на поверхности ТЭНа.
   • Причины: Снижение эффективности из-за отложений, снижение напряжения в сети, частичный обрыв спирали (снижение мощности).
4. Перегрев среды/оборудования:
   • Диагностика: Проверка работы термостата или контроллера температуры, калибровка датчиков.
   • Причины: Неисправность системы контроля температуры, неправильная установка ТЭНа (недостаточная циркуляция среды).

Кейс-сценарии применения ТЭНов в различных отраслях

Рассмотрим, как выбор и эксплуатация ТЭНов адаптируется под специфические требования разных промышленных секторов:

1. Кейс 1: Пищевая промышленность (нагрев пищевых растворов)
   • Задача: Нагрев сиропов, молока, масел до 80-95°C с точным поддержанием температуры, обеспечение гигиеничности.
   • Выбор ТЭНа: ТЭНы из пищевой нержавеющей стали (AISI 316L) с низкой удельной поверхностной мощностью (до 3-5 Вт/см²) для предотвращения пригорания продукта. Фланцевое крепление для легкой очистки.
   • Оптимизация: Внедрение CIP-систем (Clean-In-Place) для автоматической очистки, использование PT100 датчиков для высокоточной температурной стабилизации. Предиктивное обслуживание для предотвращения загрязнения продукции частицами разрушающегося ТЭНа.
2. Кейс 2: Химическая промышленность (нагрев агрессивных кислот)
   • Задача: Нагрев растворов соляной или серной кислоты до 60-80°C.
   • Выбор ТЭНа: ТЭНы из титана или специальных сплавов (например, Hastelloy) с защитной полимерной оболочкой (фторопласт). Полностью герметичные соединения.
   • Оптимизация: Строгий контроль концентрации кислот и температуры. Использование двойной защиты от перегрева и сухого хода. Автоматические системы нейтрализации утечек. Регулярные проверки целостности корпуса ТЭНа ультразвуковым методом.
3. Кейс 3: Энергетика и ЖКХ (крупномасштабные системы нагрева воды)
   • Задача: Нагрев больших объемов воды для ГВС (горячего водоснабжения) или отопления в котельных.
   • Выбор ТЭНа: Мощные блочные ТЭНы (от 15 кВт до 100 кВт и выше) из нержавеющей стали (AISI 304/316). Оптимизированная конструкция для равномерного распределения тепла и минимизации накипеобразования.
   • Оптимизация: Системы автоматического регулирования мощности ТЭНов в зависимости от нагрузки. Интеграция с диспетчерскими системами для удаленного мониторинга и управления. Программы регулярной декальцинации и водоподготовки.

Чек-лист по техническому обслуживанию и продлению срока службы ТЭНов

Регулярное обслуживание является залогом долговечности и эффективной работы нагревательных элементов:

• Еженедельно:
  • Визуальный осмотр ТЭНа и контактов на предмет загрязнений, коррозии, механических повреждений.
  • Проверка индикаторов работы и защитных устройств (срабатывание УЗО, индикация перегрева).
• Ежемесячно/Ежеквартально:
  • Измерение сопротивления изоляции ТЭНа. При значительном снижении — поиск причины (влажность, пробой).
  • Проверка герметичности фланцевых и резьбовых соединений.
  • Очистка поверхности ТЭНа от накипи или нагара (при наличии ревизионных люков и возможности отключения).
  • Проверка состояния электрических контактов, подтяжка ослабленных соединений.
• Ежегодно:
  • Полное техническое обслуживание оборудования, включающее демонтаж ТЭНа (при необходимости).
  • Детальный осмотр нагревательного элемента на предмет структурных изменений, усталости материала.
  • Замена изношенных прокладок и уплотнителей.
  • Калибровка температурных датчиков и термостатов.
  • Анализ качества нагреваемой среды (химический состав воды, масла) и корректировка систем водоподготовки/фильтрации.
• Внеплановые проверки:
  • При любых изменениях в работе системы (снижение производительности, увеличение энергопотребления, частые срабатывания защит).
  • После длительных простоев оборудования.
