Эффективный тэн для воздуха: как выбрать идеальный вариант

Конструкция и принцип работы воздушных ТЭНов

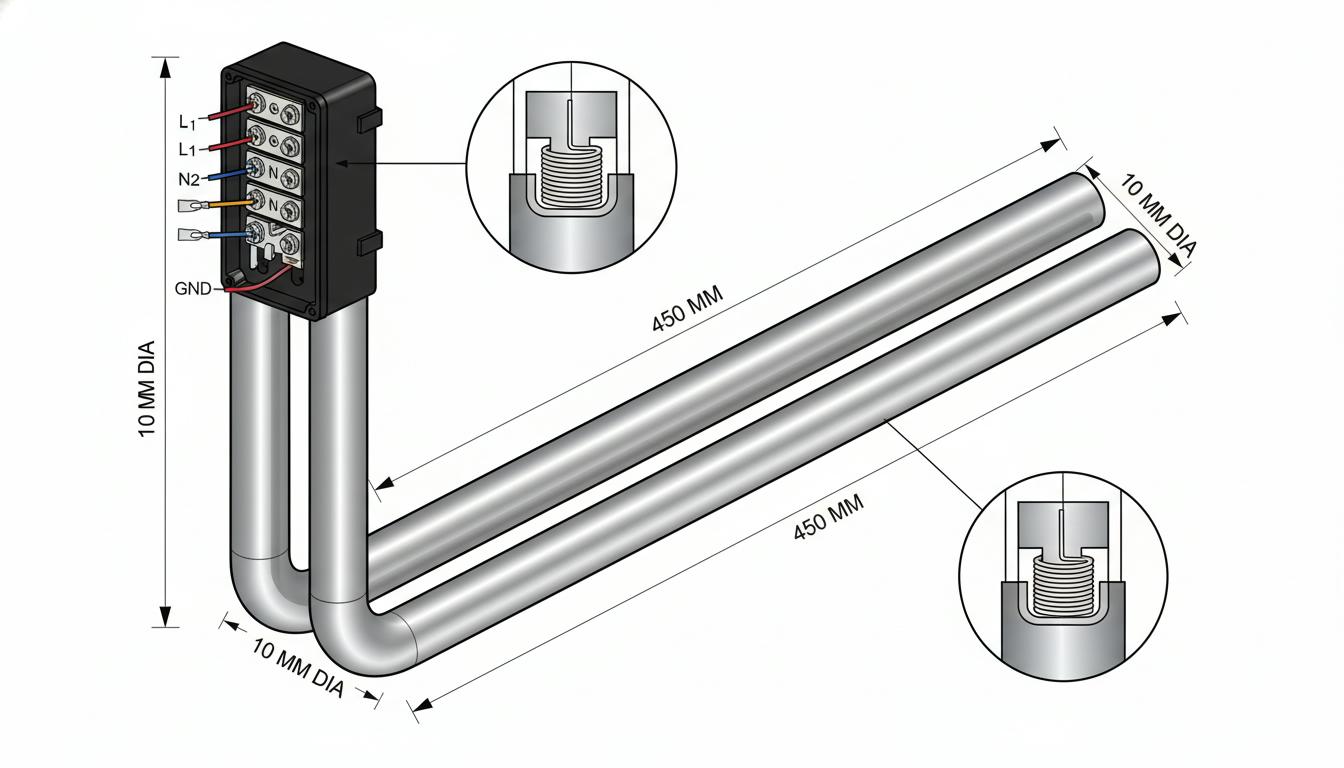

Воздушный трубчатый электронагреватель представляет собой герметичную металлическую трубку, внутри которой размещена спираль из проволоки с повышенным электрическим сопротивлением. Конструктивно ТЭН состоит из следующих элементов:

• Греющий элемент — высокорезистивная спираль из нихрома, которая преобразует электрическую энергию в тепловую.
• Контактные стержни — концы спирали наматываются на металлические стержни различной длины, создавая холодные зоны на концах нагревателя при необходимости.
• Диэлектрический изолятор — сыпучий диэлектрик помещается внутрь трубки для изоляции греющей спирали от оболочки.
• Металлическая оболочка — защищает внутренние элементы и обеспечивает герметичность, полную защиту от воздействия жидкостей и газов.

Мощность электротэна зависит от плотности навивки греющей спирали, длины и диаметра трубки. Диаметр стандартных воздушных ТЭНов составляет от 6 до 18 миллиметров, а длина в развернутом виде может достигать 350 сантиметров.

Два принципиально разных типа воздушных ТЭНов

Выбор типа ТЭНа критически зависит от того, в какой среде он будет работать — спокойной или подвижной.

ТЭНы для спокойного воздуха

ТЭНы для нагрева неподвижного воздуха предназначены для работы в статичной газовой среде, когда конвекция происходит естественным образом — более теплые слои воздуха поднимаются вверх. Эти нагреватели изготавливаются из менее прочных и термически защищенных материалов.

ТЭНы для подвижного воздуха

ТЭНы для нагрева движущегося воздуха проектируются для работы при скорости потока не менее 6 метров в секунду. Они имеют более прочную конструкцию, часто с оребрением для увеличения долговечности и эффективности.

Ключевое преимущество оребренных ТЭНов заключается в их конструкции, которая позволяет увеличить температуру и сократить время нагрева. При заборе тепла с поверхности подвижной воздушной струей удается избежать перегрева прибора, что обеспечивает более надежную и безопасную работу.

Роль оребрения в эффективности нагрева

Оребренные ТЭНы считаются наиболее распространенными среди других моделей воздушных нагревателей. Уникальность их конструкции проявляется в значительном увеличении поверхности теплообмена. Оребрение особенно эффективно для нагрева подвижного воздуха, так как ребра создают турбулентность потока и улучшают контакт воздуха с нагревательной поверхностью.

Оребренные воздушные ТЭНы могут быть оснащены различными крепежными элементами: штуцерами, фланцами, а также пластинами из нержавеющей или углеродистой стали, что способствует адаптации ТЭНа к разнообразному оборудованию.

Материалы изготовления и их характеристики

Выбор материала оболочки ТЭНа принципиально влияет на его надежность и срок службы.

Углеродистая сталь

Этот материал используется для ТЭНов, работающих при умеренных температурах (до 450 градусов). Углеродистая сталь обладает хорошей теплопроводностью, но имеет меньшую устойчивость к коррозии и окислению при высоких температурах, что ограничивает ее применение в агрессивных условиях.

Нержавеющая жаростойкая сталь

Нержавеющая сталь обеспечивает значительно лучшую устойчивость к коррозии и окислению. Этот материал позволяет работать при более высоких температурах (до 650 градусов) и обладает повышенной прочностью, что делает его идеальным для долгосрочной эксплуатации в сложных условиях.

Титан и другие специальные материалы

Для наиболее требовательных применений возможно изготовление ТЭНов из титана и других жаропрочных материалов. Эти материалы обеспечивают максимальную надежность и долговечность, однако имеют значительно более высокую стоимость.

Расчет необходимой мощности

Выбор мощности ТЭНа зависит от конкретной задачи и условий эксплуатации. Для обогрева стандартного помещения до температуры около двадцати пяти градусов Цельсия обычно руководствуются расчетом: 1 киловатт на 10-12 квадратных метров площади помещения.

Критически важным параметром является поверхностная нагрузка — удельная мощность, измеряемая в ватах на квадратный сантиметр (Вт/см²). Чем хуже циркуляция воздуха или выше вероятность накопления загрязнений на поверхности, тем ниже должна быть эта величина, чтобы избежать перегрева и повреждения изоляции внутри ТЭНа.

Форма и конструкция ТЭНов

Воздушные электронагреватели могут быть изготовлены произвольной формы. Стандартные формы — прямая или U-образная. Производители также предлагают услуги по изготовлению ТЭНов по индивидуальным чертежам, что позволяет оптимизировать конструкцию под конкретное оборудование.

Стандартные диаметры трубок составляют 6, 8, 10 и 13 миллиметров, хотя возможны и другие размеры по заказу. Длина ТЭНа в развернутом виде может достигать 350 сантиметров, что способствует адаптации нагревателя под различные геометрические требования.

Основные критерии выбора воздушного ТЭНа

При выборе эффективного ТЭНа необходимо систематически рассмотреть ключевые параметры:

• Характер движения воздуха — первоочередное решение между ТЭНами для спокойной и подвижной среды.
• Материал оболочки — выбирается исходя из требуемой температуры и степени агрессивности окружающей среды.
• Мощность нагревателя — рассчитывается на основе объема помещения или пропускной способности оборудования.
• Поверхностная нагрузка — этот параметр обеспечивает долговечность и безопасность работы.
• Форма и размеры — должны соответствовать требованиям конкретного оборудования.
• Тип крепежа и соединения — выбирается в зависимости от конструкции корпуса, в который устанавливается ТЭН.

Сферы применения воздушных ТЭНов

Воздушные трубчатые электронагреватели широко используются в различных бытовых и промышленных приборах. Основные области применения включают:

• Бытовая техника: духовки, электроплиты, тепловентиляторы, обогреватели.
• Промышленное оборудование: электрические печи, калориферы, электропечи для саун.
• Системы отопления и вентиляции: тепловые завесы, электрические завесы с пушками.
• Специальное оборудование: сплит-системы кондиционирования, установки с контролируемым нагревом.

Точный выбор ТЭНа критически важен для обеспечения безопасности, эффективности и экономичности эксплуатации оборудования.

Практические рекомендации по выбору

При выборе ТЭНа следует придерживаться следующей последовательности:

• Определить условия работы — спокойный или подвижный воздух, скорость потока и требуемая температура нагрева.
• Выбрать материал — для спокойного воздуха подойдет углеродистая сталь (тип S), для подвижного — нержавеющая (тип T или Кр).
• Рассчитать мощность — исходя из объема помещения, используя коэффициент 1 кВт на 10-12 м² для жилых помещений.
• Проверить поверхностную нагрузку — убедиться, что удельная мощность в допустимых пределах.
• Согласовать конструкцию — форму, размеры и тип крепежа с требованиями оборудования.

Качество изготовления должно соответствовать нормам ГОСТ, включая герметизацию и наполнение, что соответствует всем требованиям безопасности. Многие производители предлагают консультации экспертов для подбора оптимального решения и могут изготовить ТЭНы по индивидуальным чертежам и спецификациям.

Правильный выбор ТЭНа обеспечивает эффективность нагрева, экономичность использования энергии и долговечность установленного оборудования. Перейдем к следующей части, где будут рассмотрены специфические условия эксплуатации и советы по оптимизации работы ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Специфика эксплуатации воздушных ТЭНов

Правильная эксплуатация трубчатых электронагревателей играет решающую роль в их долговечности и эффективности. Независимо от того, где используется ТЭН — в тепловентиляторах или промышленных калориферах — существуют определённые требования и условия, которые необходимо учитывать.

Температурные режимы и ограничения

При эксплуатации ТЭНов следует строго придерживаться предельных температурных значений, указанных в спецификациях. Превышение установленных температур может привести не только к снижению эффективности нагрева, но и к повреждению нагревателя. Например, ТЭНы из углеродистой стали не должны работать при температурах выше 450 градусов Цельсия, в то время как нержавеющая сталь допускает температуры до 650 градусов Цельсия.

Влияние окружающей среды

Климатические факторы, такие как влажность и наличие агрессивных химических элементов в воздухе, существенно влияют на выбор ТЭНа. Для помещений с высокой влажностью рекомендуется использовать ТЭНы из нержавеющей стали, которая лучше противостоит коррозии. Аналогично, если в окружающей среде присутствуют агрессивные вещества, такие как кислоты или щелочи, предпочтение следует отдавать более устойчивым материалам, таким как нержавеющая жаростойкая сталь или титан.

Проверка и обслуживание

Регулярное техническое обслуживание является неотъемлемой частью эксплуатации ТЭНов. Перепроверка соединений, визуальный осмотр на наличие повреждений, а также очищение от накоплений пыли и грязи помогут избежать перегрева и продлить срок службы оборудования. Также рекомендуется периодически проводить тестирование работы ТЭНа, особенно в случаях, когда его использование происходит в критически важных условиях.

Оптимизация работы и повышенная безопасность

Оптимизация работы ТЭНов возможна за счет интеграции с современными системами управления и автоматизации. Датчики температуры и системы обратной связи могут помочь в автоматическом регулировании работы нагревателя, что значительно повышает его эффективность.

Энергетическая эффективность

Для достижения максимальной энергетической эффективности важно правильно рассчитывать мощность ТЭНа, исходя из реальных условий эксплуатации. При использовании нескольких ТЭНов рекомендуется применять системы параллельного или последовательного подключения, что даёт возможность оптимально распределять нагрузку и улучшать показатели затрат энергии.

Безопасность эксплуатации

Безопасность работы ТЭНов — важнейший аспект, который следует учесть. Правильное соединение и герметизация контактных стержней предотвращают электрические замыкания и другие потенциальные опасности. Использование устройств защиты от перегрева и встроенных предохранителей поможет избежать аварийных ситуаций.

Хранение и сезонное использование

Также важно учитывать правила хранения ТЭНов в межсезонье. Перед длительным отключением устройства необходимо полностью отключить его от электросети и следовать предписаниям по подготовке к хранению, чтобы избежать возникновения коррозии или повреждения конструктивных элементов.

Новые технологии в области ТЭНов

С развитием технологий появляются новые решения, такие как интеллектуальные системы обогрева, которые используют алгоритмы машинного обучения для оптимизации работы ТЭНов. Эти системы способны адаптироваться под текущие условия среды и требования пользователя, что значительно повышает эффективность работы.

Вместе с тем, проводятся исследования по использованию новых материалов, которые обладают улучшенными свойствами, повышающими срок службы и надежность нагревателей. Это включает в себя использование специальных составов, обладающих высокой термостойкостью и устойчивостью к коррозии.

Эти достижения подтверждают, что правильное понимание характеристик и условий работы ТЭНов, а также использование современных технологий позволяет не только повышать эффективность обогрева, но и значительно снижать эксплуатационные затраты.
