Эффективные решения с ТЭН на 380: что нужно знать?

Что такое ТЭН 380 и как он работает

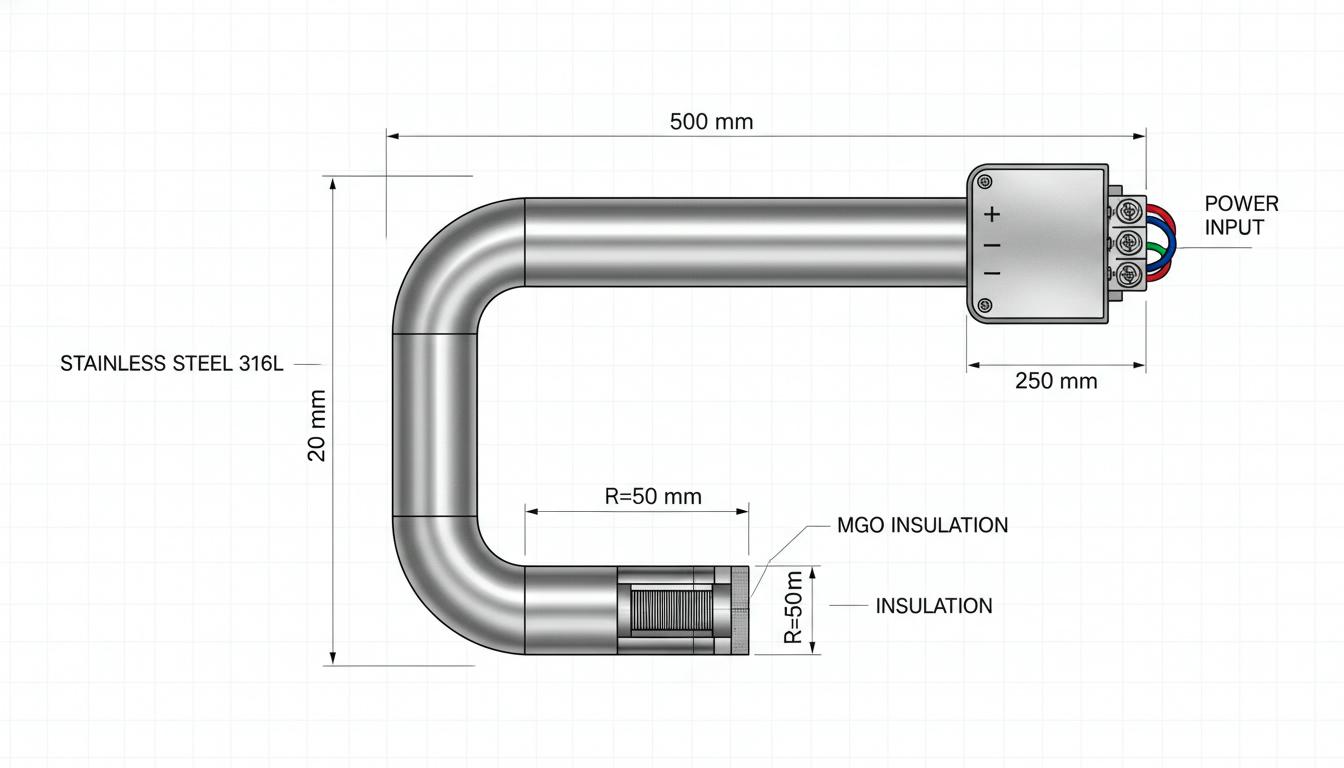

ТЭН 380 — это трубчатый электронагревательный элемент, предназначенный для работы от трехфазной сети с напряжением 380 вольт. Конструктивно он состоит из металлической трубки, внутри которой расположен нихромовый проводник, который обеспечивает процесс нагрева. Трубка производится из коррозионно-устойчивых материалов, таких как нержавеющая сталь, медь, латунь или углеродная сталь, в зависимости от области применения.

Принцип работы ТЭНа основан на преобразовании электрической энергии в тепловую. Коэффициент полезного действия ТЭНов 380 приближен к 100%, что гарантирует высокую эффективность преобразования электроэнергии в тепло.

Технические характеристики и спецификации

Основные параметры

Конструктивные исполнения

Современные ТЭНы 380 выпускаются в нескольких конструктивных вариантах:

• Оребренная конструкция: Повышает эффективность передачи тепла и снижает энергозатраты.
• Блочные системы: Состоящие из нескольких нагревательных элементов, позволяющие реализовать ступенчатое включение.
• Сухие керамические ТЭНы: С применением стеатитовых элементов с открытой спиралью для специализированного оборудования.

Размеры резьбовых соединений колеблются от G1/2" до G2.5", что обеспечивает возможность адаптации устройств к различным типам оборудования.

Преимущества использования ТЭНов на 380 вольт

Высокая энергоэффективность

Одним из основных преимуществ ТЭНов 380 является высокая энергоэффективность. Трехфазное подключение обеспечивает равномерное распределение нагрузки, снижая перегрузки и увеличивая ресурс оборудования. Системы управления с возможностью ступенчатого включения позволяют снизить среднее энергопотребление на 15-20% по сравнению с фиксированными системами.

Надежность и долговечность

Качественные материалы и технологии производства обеспечивают функционирование ТЭНов в агрессивных средах, таких как кислоты и щелочи, а также при высоких температурах до 350-500°С. Герметичная конструкция исключает контакт с токоведущими частями, что гарантирует безопасность эксплуатации.

Скорость нагрева и компактность

Высокая скорость выхода на рабочий режим является одним из основных достоинств ТЭНов 380. Компактные размеры при значительной мощности способствуют уменьшению пространственного влияния на установки, что особенно важно при работе в ограниченных условиях.

Легкость управления

Современные ТЭНы могут регулировать мощность и температуру с высокой точностью ±1°C, что критично для отраслей с высокими требованиями к качеству. Возможность интеграции с системами управления и автоматическими термостатами повышает удобство эксплуатации.

Области применения ТЭНов на 380 вольт

Промышленное оборудование

ТЭНы 380 находят широко применение в различных промышленных приложениях:

• Нагрев воды и технических жидкостей в теплообменниках, электрокотлах и паровых установках.
• Системы промышленного отопления, включая котлы и бойлеры.
• Нагрев масел в производственных установках и автомастерских.
• Паровые установки для разных производственных процессов.

Коммерческие и бытовые применения

Для коммерческих зданий и бытовых нужд ТЭНы 380 используются в:

• Системах горячего водоснабжения (ГВС).
• Отоплении офисов и производственных помещений.
• Саунах и бассейнах.
• Системах вентиляции и кондиционирования.

Специализированные применения

Кроме стандартных вариантов, ТЭНы 380 применяются также в:

• Обогреве трубопроводов и резервуаров.
• Системах антиобледенения.
• Лабораторном оборудовании.
• Медицинских приборах.

Блок ТЭН 9 кВт 380В: пример эффективного решения

Конструктивные особенности

Блок ТЭН 9 кВт 380В включает три нагревательные трубки мощностью по 3 кВт каждая. Такая конфигурация обеспечивает надежную работу и равномерное распределение нагрузки, позволяя использовать ступенчатое включение в зависимости от потребностей системы.

Параметры блока ТЭН 9 кВт:

Экономические выгоды внедрения

Внедрение блока ТЭН 9 кВт 380В обеспечивает значительные экономические результаты:

• Снижение эксплуатационных затрат: на 20-25% в год за счет отказа от расходов на обслуживание газовой системы.
• Точность поддержания температуры: в пределах ±1°C, что критично для комфорта и качества процессов.
• Экономия на производстве пара: до 25% в год.
• Упрощение обслуживания: отсутствие необходимости проверок газового оборудования.

Ступенчатое управление мощностью

Благодаря возможности ступенчатого включения отдельных ТЭНов или автоматического регулирования, данный блок позволяет:

• Снизить нагрузку на электросеть при необходимости.
• Aдаптировать мощность в зависимости от текущих потребностей.
• Достичь энергосбережения на уровне 15-20% по сравнению с стационарными системами.

Практические бизнес-кейсы и примеры экономии

Замена газовых систем на электрические

Реальный пример демонстрирует, как замена газовой системы на ТЭН 9 кВт 380В позволила перейти на электрическую систему без существенных изменений в инженерной инфраструктуре. Результаты включают:

• Сокращение эксплуатационных расходов на 20-25% в год.
• Повышение точности температурного контроля.
• Упрощение процедур обслуживания.

Общие показатели экономии

Эффективное управление мощностью потенциально позволяет экономить до 20-25% электроэнергии по сравнению с менее адаптивными системами. Надежные ТЭН-блоки обеспечивают стабильную работу оборудования и сокращают время простоев, что напрямую сказывается на производительности и прибыльности бизнеса.

Критерии выбора подходящего ТЭНа 380

Определение требуемой мощности

Выбор необходимой мощности является критически важным для обеспечения эффективной работы системы. Неправильный выбор мощности может привести к неэффективной работе или перерасходу электроэнергии. Важно учитывать:

• Объем нагреваемой среды.
• Требуемую скорость нагрева.
• Начальную и конечную температуры.
• Режим работы (постоянный или периодический).

Технические характеристики оборудования

При выборе ТЭНа необходимо рассмотреть следующие технические параметры:

• Размеры устройства и его совместимость с резервуаром.
• Конструктивные особенности (материал оболочки, тип соединения).
• Тип подключения (звезда или треугольник).
• Способность работать с конкретными средами (вода, масло, химические растворы).

Дополнительные функции и возможности

Современные ТЭНы часто комплектуются:

• Интегрированными системами управления.
• Автоматическими термостатами.
• Защитными устройствами от перегрева.
• Регуляторами мощности.

Эти дополнительные функции повышают функциональность устройства и минимизируют риски аварий.

Схемы подключения ТЭНов 380 вольт

Подключение типа «звезда»

Некоторые модели ТЭНов могут быть подключены по схеме «звезда», имея 4 вывода. Эта схема обеспечивает равномерное распределение напряжения между элементами.

Распределение нагрузки по фазам

Для предотвращения перекоса фаз к каждой фазе должно быть подключено трехкратное число ТЭНов, что гарантирует стабильную работу и предотвращает дисбаланс напряжения.

Оптимизация управления системами с ТЭНами 380

Использование современного программного обеспечения

Оптимизация работы ТЭН 9 кВт 380В может включать применение современного программного обеспечения для управления температурой и системой. Автоматизированные системы позволяют:

• Регулировать мощность в зависимости от текущих потребностей.
• Поддерживать заданную температуру с высокой точностью.
• Регистрировать данные о работе системы.

Анализ данных и оптимизация затрат

Использование информации для выявления тенденций и корректировки работы системы позволяет снизить затраты. Анализ данных способствует:

• Идентификации периодов максимального потребления энергии.
• Оптимизации режимов работы.
• Прогнозированию необходимости профилактического обслуживания.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Типы ТЭНов для различных применений

Блоки ТЭН мощностью 9-12 кВт

Блоки мощностью от 9 кВт и выше на 380 вольт идеально подходят для систем отопления и водонагревания. Эти устройства обладают высокой тепловой мощностью, что позволяет быстро прогревать жидкости или теплоносители. Огромное преимущество блоков заключается в их способности эффективно работать в условиях сильных нагрузок, обеспечивая надежное и стабильное теплообменное значение.

ТЭНы меньшей мощности (3-4,5 кВт)

Для компактных установок, где требуется нагрев меньших объемов, оптимальны ТЭНы мощностью от 3 до 4,5 кВт. Эти элементы часто имеют длину от 280 до 380 мм и способны адаптироваться под стандартизированные резервуары, что делает их универсальным решением для предприятий с ограниченным пространством.

Патронные нагреватели

Специализированные патронные ТЭНы, представляющие собой элементы диаметром 12,5 мм с мощностью около 400 Вт, находят применение в различных производственных задачах, включая экструдерное оборудование. Они позволяют достигать высокой температуры с быстрым временем реакции, что делает их незаменимыми в тех процессах, где критична скорость нагрева.

Материалы и их роль в качестве ТЭНа

Медь и латунь

Изготовление ТЭНов из меди обеспечивает превосходную теплопроводность и высокую коррозионную стойкость. Этот материал является оптимальным выбором для систем, где текут жидкости, так как позволяет минимизировать потери тепла и способствует созданию стабильных температурных условий.

Нержавеющая сталь

Нержавеющая сталь используется для производства ТЭНов, которые должны работать в агрессивных средах, таких как кислоты или щелочи, благодаря её высокой устойчивости к коррозии. Эти ТЭНы обеспечивают долгий срок службы оборудования и возможность его эксплуатации в сложных условиях.

Углеродистая сталь

Хотя углеродистая сталь используется в недорогих вариантах ТЭНов, она также эффективно работает в неагрессивных средах. Этот материал требует более тщательного обслуживания, однако его хорошая теплопроводность позволяет использовать такие элементы в ряде приложений, где стоимость имеет первостепенное значение.

Техническое обслуживание и диагностика

Управление системой с ТЭНами на 380 вольт требует регулярного технического обслуживания, что помогает сохранить производительность на высоком уровне и уменьшить эксплуатационные затраты. Рассмотрим ключевые аспекты обслуживания:

• Проверка герметичности соединений: критически важна для предотвращения утечек и обеспечения безопасности.
• Контроль электрических контактов: обеспечивает надежность работы системы и предотвращает повреждения оборудования.
• Чистка от накипи: особенно актуальна в условиях жесткой воды, где накипь может существенно снижать эффективность работы.
• Проверка электрических параметров: позволяет выявить нетипичные отклонения и предотвратить возможные сбои в работе сервиса.

Планирование внедрения ТЭНов на 380 вольт в существующие системы

Этап 1: Анализ потребностей

На данном этапе необходимо провести детальный анализ текущих систем отопления и водоснабжения, чтобы определить, где и как внедрение ТЭНа будет наиболее эффективным. Важно:

• Определить объемы нагрева и их особенности.
• Оценить текущее потребление энергии.
• Выявить слабые места в действующей системе.

Этап 2: Проектирование системы

На этапе проектирования разрабатываются схемы подключения, учитывающие автоматизацию и интеграцию с уже существующими системами управления. Важные моменты:

• Расчет необходимой мощности для нового оборудования.
• Выбор оптимального типа подключения — «звезда» или «треугольник».
• Планирование системы управления и контроля для поддержки работы.
• Определение и соблюдение стандартов безопасности.

Этап 3: Выбор поставщиков и оборудования

Ключевым шагом является выбор надежных поставщиков, которые смогут обеспечить качественные компоненты для системы. Важно:

• Изучить репутацию производителей.
• Проверить соответствие оборудования актуальным стандартам качества.
• Изучить гарантийные обязательства и возможности технической поддержки.

Перспективы развития систем с ТЭНами 380 вольт

С развитием технологий и увеличением требований к энергоэффективности существует необходимость в модернизации и оптимизации систем с ТЭНами. Это влечет за собой интеграцию современных систем управления, позволяющих:

• Улучшить скорость реакции на изменения в потреблении.
• Оптимизировать использование энергии на уровне до 20%.
• Доставлять точную информацию о работе системы для принятия обоснованных решений по техническому обслуживанию.

Таким образом, внедрение современных решений в области ТЭНов на 380 вольт представляет собой не только шаг вперед к более эффективному использованию энергии, но и вклад в развитие устойчивых технологий.
