Расшифровка маркировки ТЭН-200Е 13/2,5 Т220 /ВКД/

Маркировка ТЭНов стандартизирована и содержит ключевую информацию о конструкции и применении. Для модели ТЭН-200Е 13/2,5 Т220:

• ТЭН — трубчатый электронагреватель.
• 200 — длина нагревочной части в развёрнутом виде, 200 мм (иногда указывается как габаритная длина до 2000 мм с учётом формы).
• Е — тип исполнения (вариант с особым креплением или заделкой, часто фланцевым или с контактными стержнями Ф2; в похожих моделях — для воздушного или жидкостного нагрева).
• 13 — диаметр медной или стальной трубки, 13 мм (стандартный размер для баланса мощности и теплоотдачи).
• /2,5 — номинальная мощность, 2,5 кВт.
• Т220 — напряжение питания, 220 В (Т — для жидкостей или воздуха).

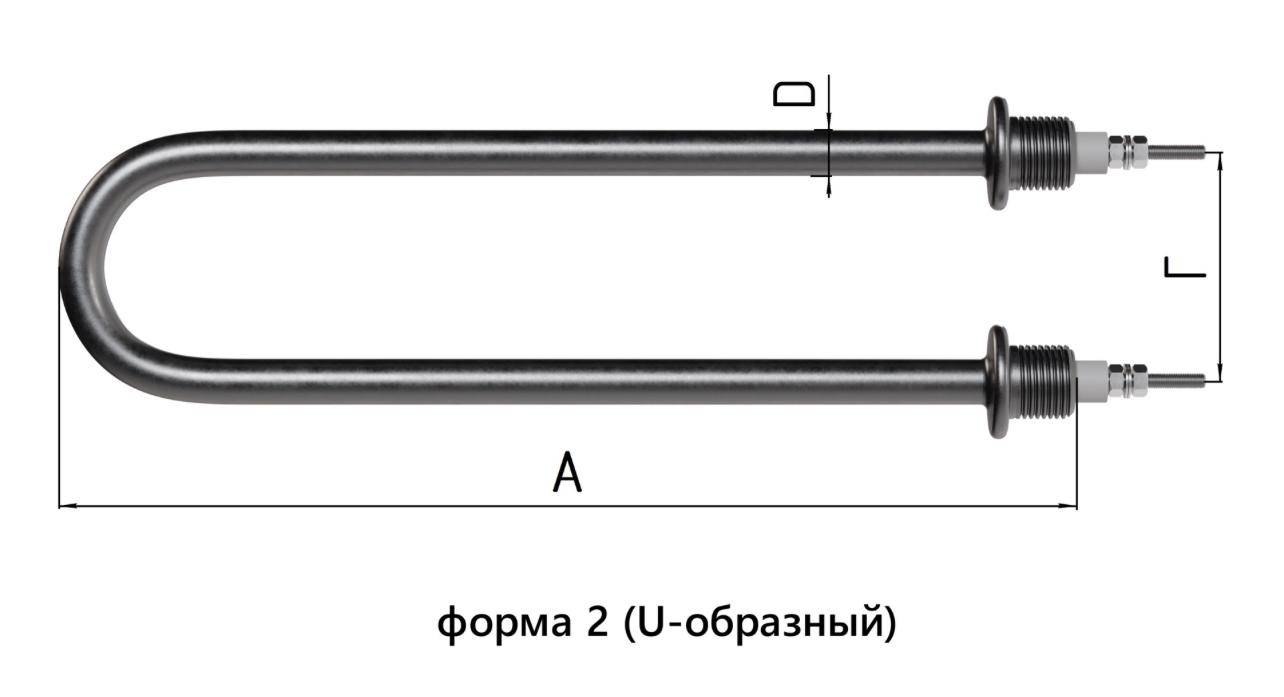

• U-образный — форма с изгибом для компактного размещения в ограниченном объёме.
• R=34 мм — радиус изгиба U-образной секции (вариации: 27–34 мм в аналогах, обеспечивает жёсткость и равномерный нагрев).
• /ВКД/ — рабочая среда: В — вода, К — кипящие химические продукты, Д — дистиллированная вода (коррозионностойкое исполнение).
• ГОСТ 13268-88 — государственный стандарт на трубчатые электронагреватели, регулирующий конструкцию, материалы, испытания и безопасность.
• ТТ 137-2016 — технические условия производства, обеспечивающие соответствие качеству и серийному выпуску.

Эта маркировка позволяет точно идентифицировать элемент для замены или заказа.

Технические характеристики

Основные параметры модели и близких аналогов (ТЭН-200А/В/Д/Е 13/2,5 Т220) унифицированы для серийного производства:

Примечание: Вариации длины (200 мм vs 2000 мм) — возможная опечатка в источниках; стандартно 200–985 мм для мощности 2,5 кВт.

Конструкция и принцип работы

ТЭН-200Е — герметичный металлический трубчатый элемент U-образной формы. Внутри:

1. Нагревательный провод из нихрома (сплав Ni-Cr) преобразует электричество в тепло по эффекту Джоуля-Ленца.
2. Изоляция — плотно утрамбованная магнезия обеспечивает электрическую прочность (>2 кВ) и теплопроводность (~2 Вт/м·К).
3. Оболочка — тонкостенная труба Ø13 мм из нержавеющей стали (AISI 304/321) для стойкости к коррозии.
4. Контактные стержни заделаны по типу Ф2 — внутрь трубы для герметичности, предотвращая утечки и короткие замыкания.
5. U-образный изгиб R=34 мм минимизирует объём, распределяя тепло равномерно (длина активной зоны ~200 мм).

Принцип работы: Подключение к 220 В нагревает нихром → тепло через магнезию → оболочка передаёт в среду. КПД >90%, срок службы 5000–10000 ч при соблюдении условий.

Сборка: Два плеча трубки соединены изгибом, выводы — медные стержни с клеммами М5. Возможны опции: штуцеры G1/2″, фланцы.

Материалы и их свойства

Нержавеющая сталь предпочтительна для /ВКД/ (вода/химия), углеродистая сталь — для сухого воздуха дешевле, но коррозирует в жидкостях.

Области применения

ТЭН-200Е 13/2,5 Т220 универсален благодаря компактности и мощности:

• Бытовые водонагреватели и бойлеры (нагрев воды до 80–95°C).
• Промышленные системы: нагрев технических жидкостей, слабокислых растворов, дистиллята (/ВКД/).
• Воздушные нагреватели: обогрев воздуха в шкафах, сушилках (модели А/Е).
• Электроприборы: стиральные машины, посудомойки, бойлеры объёмом 50–200 л.
• Гальваника и химия: нагрев растворов (с кварцевыми аналогами для агрессивных сред).
• Отопление: в малых системах, печах предварительного нагрева.

Преимущества в применении:

• Компактность: U-форма вписывается в Ø70–100 мм отверстия.
• Безопасность: Ф2-заделка исключает контакт с водой.
• Эффективность: Плотность мощности 8–12 Вт/см² для быстрого нагрева.

Преимущества и особенности модели

• Долговечность: Нержавейка + магнезия = срок 5–10 лет в воде.
• Герметичность: Заделка Ф2 по ГОСТ минимизирует риск пробоя.
• Универсальность: 220 В — plug-and-play в быту; R=34 мм для жёстких конструкций.
• Соответствие стандартам: ГОСТ 13268-88 гарантирует испытания на 1,5-кратный ток, вакуум/давление.
• Экономия: Цена от 1585 руб/шт (опт >20 шт); аналоги без цены.

Сравнение с аналогами (на базе поисковых данных):

ТЭН-200Е выделяется большим R=34 мм для большего зазора в ёмкостях.

Монтаж и подключение: пошаговое руководство

Инструменты: Ключ 17–22 мм, тестер, изолента, термопасту (опц.), герметик.

1. Подготовка: Отключить питание, слить среду. Проверить сопротивление (40–60 Ом для 2,5 кВт/220 В).
2. Установка: Вкрутить штуцер G1/2″ или фланец Ф2 в отверстие Ø15–20 мм. Зазор R=34 мм — мин. 70 мм пространства.
3. Фиксация: Затянуть моментом 20–30 Нм, использовать тефлоновую ленту для герметичности.
4. Подключение: Клеммы М5 — медные жилы 2,5 мм². Земля на оболочку. Ток 11,4 А — автомат 16 А.
5. Пуск: Заполнить среду, нагревать поэтапно (50% мощности 1 ч). Темп. подъёма <5°C/мин.
6. Проверка: Т U-ток, утечка <0,5 мА, вибрация.

Меры безопасности (ГОСТ):
— Не сухой пуск (>30 с — пробой).
— Темп. среды <95°C для воды.
— Защита от перегрева (термореле 120°C).

Типичные ошибки: Недогерметизация (коррозия магнезии), малый зазор (контакт плеч), перегрузка сети.

Эксплуатация и обслуживание

Условия: Вода чистая, pH 6–9; чистка от накипи раз/год (уксус 5%).

Признаки неисправности: Не нагрев — обрыв (Ω=∞); пробой — утечка тока.

Ремонт: Замена целиком; пайка выводов возможна.

Срок службы: 3000–10000 ч; продлить — низкая плотность мощности.

Сравнение с другими ТЭНами мощностью 2–4 кВт

Выбор: Для воды — нержавеющее исполнение /ВКД/; для воздуха углеродистая сталь дешевле.

Рыночные аспекты и производство

Производители в России: Завод ТЭН№1, Petroten, Proteko, MirNagreva. Доступность: опт от 20 шт — 1585 руб; многие позиции могут быть «нет в наличии». Доставка доступна по более чем 100 городам РФ, включая Москву, Санкт-Петербург, Екатеринбург и т.д. Качество продукции соответствует европейским стандартам (гарантия от 1 до 2 лет).

Тренды: Наблюдается переход к использованию титана для агрессивных сред, а также цифровизация процессов с внедрением датчиков температуры. ГОСТ 13268-88, хотя и устаревает, всё ещё остаётся актуальным.

В последующей части статьи мы раскроем тему расчётов времени нагрева различных сред на примере типовой модели ТЭН-200Е, чтобы продемонстрировать его эффективность и возможности. Также рассмотрим ситуации, где могут возникнуть трудности при его эксплуатации и как их избежать.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Расчет времени нагрева при использовании ТЭН-200Е 13/2,5 Т220

Эффективное использование трубчатого электронагревателя ТЭН-200Е 13/2,5 Т220 подразумевает знание времени нагрева различных сред. Основная формула для расчета времени нагрева представлена следующим образом:

t = (m * c * ΔT) / P

где:

• t — время нагрева (в часах),
• m — масса жидкости (в кг),
• c — удельная теплоемкость жидкости (в Дж/(кг·°C)),
• ΔT — разница температур (в °C),
• P — мощность нагревателя (в Ваттах).

Параметры для расчета

Для примера возьмем следующие значения:

• Масса жидкости (вода): 100 л ≈ 100 кг.
• Удельная теплоемкость воды: c = 4200 Дж/(кг·°C).
• Температура воды перед нагревом: 20°C.
• Температура, до которой планируется нагреть воду: 80°C.
• Разница температур: ΔT = 80°C — 20°C = 60°C.
• Мощность ТЭН-200Е: P = 2500 Вт.

Пример расчета

Подставим все значения в формулу:

t = (100 кг * 4200 Дж/(кг·°C) * 60°C) / 2500 Вт

Рассчитаем:

t = (25200000 Дж) / 2500 Вт = 10080 секунд ≈ 2.8 часа.

Таким образом, для нагрева 100 литров воды от 20°C до 80°C потребуется примерно 2.8 часа. Это значение является ориентировочным и может колебаться в зависимости от начальной температуры воды, эффективности теплообмена и других факторов.

Проблемы и их решение

Для успешной эксплуатации ТЭН-200Е важно учитывать возможные неисправности и предрасположенности, которые могут уменьшить его эффективность:

• Неэффективный нагрев: может быть вызван загрязнением нагревательного элемента накипью или другими отложениями. Рекомендуется регулярная чистка и обслуживание.
• Недостаточный зазор: неправильный монтаж может привести к контактам между элементами и снижению эффективности. Убедитесь, что зазор R=34 мм соблюдается в процессе установки.
• Коррозия оболочки: выбор некачественных материалов или недоступность для обслуживания может стать причиной преждевременного выхода из строя. Рекомендуется использовать ТЭНы с оболочкой из нержавеющей стали в агрессивных средах.

Подбор альтернативных решений

Сравнив ТЭН-200Е с другими нагревателями, можно рассмотреть альтернативные варианты, которые могут быть более эффективны в определенных условиях:

Как видно из таблицы, ТЭН-280В может быть более экономичным решением для нагрева воздуха, тогда как ТЭН водяной 200/4,0 обеспечивает более высокую мощность, что может быть полезно в промышленных условиях.

Заключение

ТЭН-200Е 13/2,5 Т220 является надежным и эффективным решением для различных систем нагрева. Правильный расчет времени нагрева, регулярное обслуживание и внимание к деталям помогут обеспечить его долговечность и эффективность. В следующем разделе рассмотрим влияние различных факторов на производительность и характеристики ТЭНа, а также их применение в специфических условиях.
