Конструкция и принцип работы ТЭНП 28.80.380
Патронный ТЭН (ТЭНП) представляет собой одноконечный электронагреватель в форме прямой трубки с круглым сечением. Внутри металлической оболочки с диаметром 28 мм располагается нихромовый нагревательный элемент (NiCr8020), изолированный от корпуса слоем оксидного порошка (MgO) или аналогичного материала. С одной стороны находится герметичная крышка с выводами для подключения, с другой — заглушка.

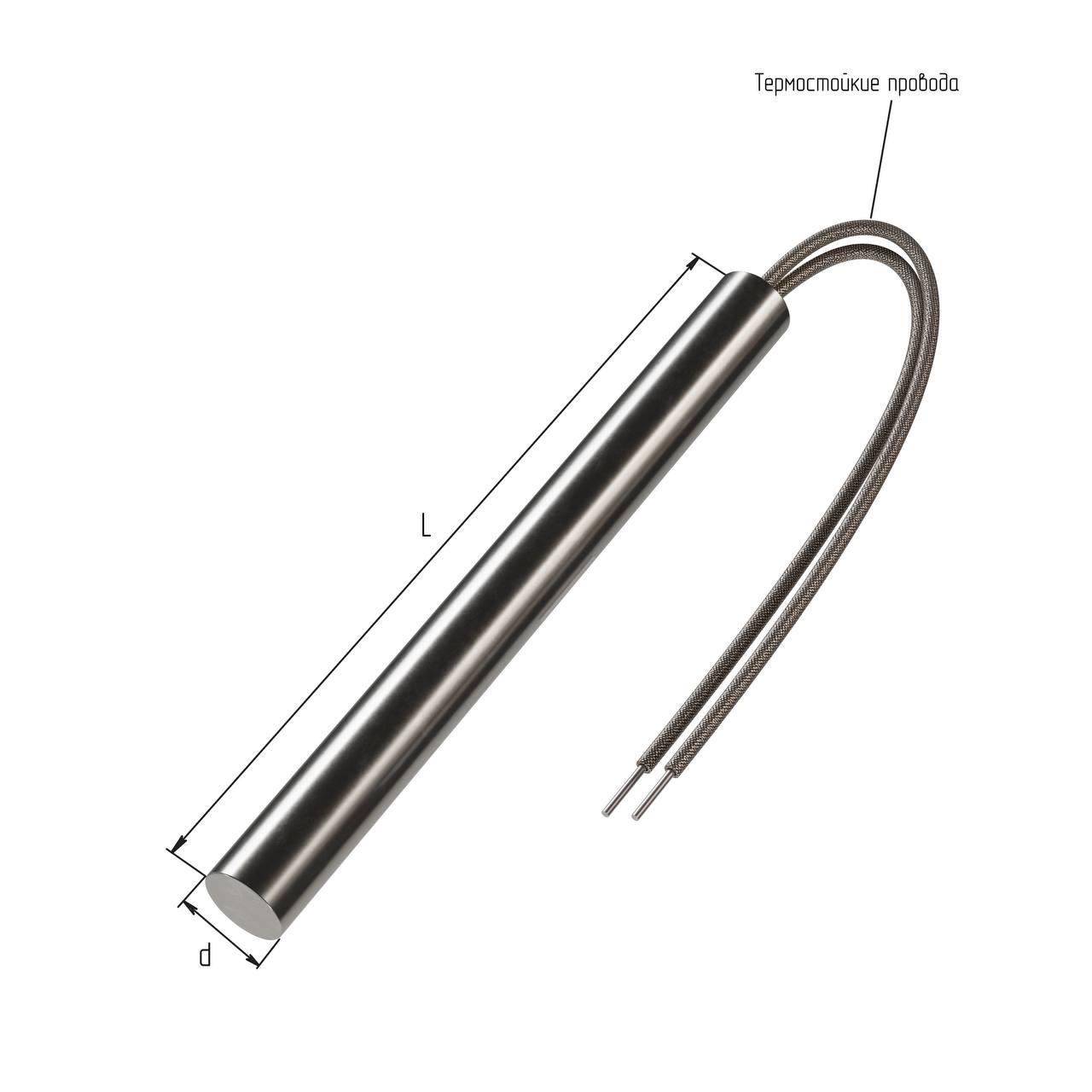

- Гибкий провод в термостойкой изоляции 300 мм: Выводы выполнены в виде гибкого кабеля с изоляцией, устойчивой к температурам до 500°C (например, силиконовая или фторопластовая). Данная длина стандартна для удобного монтажа без дополнительной пайки, соответствующей обжимным соединениям или штырям. Это подходит для предотвращения перегрева соединений и упрощает интеграцию в оборудование.
- Материалы:
| Компонент | Материал | Характеристики |
|---|---|---|
| Оболочка | CrNi сталь (нержавеющая), углеродистая сталь или медь по заказу | Макс. температура поверхности: 750°C; стандарт — 500°C |
| Нагревательный элемент | NiCr8020 проволока | Высокая стойкость к окислению |
| Изоляция | Оксидный порошок (MgO) | Электропроводность <0,5 мА при 253 В |
| Выводы | Гибкий провод термостойкий | Длина 300 мм, тип: обжим/штыри |
Принцип работы заключается в том, что электрический ток, проходя через нихромовую нить, нагревает элемент, и тепло передается через оболочку в окружающую среду (металл, воздух, масла). Удельная мощность рассчитывается по формуле: P = w × S, где w — ватт-нагруженность (Вт/см², 5–35) и S — площадь поверхности.
Технические характеристики ТЭНП 28.80.380
Технические параметры ТЭНП 28.80.380 изложены в таблице ниже:
| Параметр | Значение для ТЭНП 28.80.380 | Диапазон стандартных ТЭНП |
|---|---|---|
| Диаметр оболочки | 28 мм (метрический допуск -0,02/-0,06 мм) | 6–50 мм (включая распространенные размеры: 6,5; 8; 10; 12,5 мм) |
| Длина нагреваемой зоны | 80 мм (общая длина ~110–150 мм с выводами) | 40–3500 мм (макс. 6000 мм неотшлифованные) |
| Напряжение | 380 В (промышленный стандарт) | 12–480 В (напряжения 12; 24; 36; 110; 220; 380 В) |
| Мощность | 1,5–4 кВт (на основании удельной нагрузки 15–35 Вт/см² для форм; точный расчет по ТУ) | 0,08–10 кВт с допуском ±10% |
| Удельная мощность | До 35 Вт/см² (стандарт), 62 Вт/см² для специсполнений | Вода/металл: 15 Вт/см; воздух: 5 Вт/см |
| Рабочая температура | Макс. 500–750°C на поверхности | 300–750°C |
| Электрическая прочность | 1500 В AC (>24 В); изоляция >5 МΩ при 500 В DC | Ток утечки <0,5 мА |
| Длина выводов | 300 мм гибкий термостойкий провод | По заказу |
| Вес (примерный) | 0,5–1 кг (для размеров 28*80 мм) | Зависит от длины |
Допуски: длина ±1,5% (мин. ±1 мм), мощность ±10%, диаметр ±0,02 мм (в рамках дюймовых пропорций). Сертификация осуществляется по стандарту PN-EN 60519-1:2005.
Области применения и преимущества
ТЭНП 28.80.380 идеально подходит для точного локального нагрева в комплексных системах:
- Промышленное оборудование: штампы, пресс-формы, литейные формы, термопластавтоматы, экструзионные матрицы.
- Упаковка и обработка: упаковочные машины, запайщики пакетов, горячее тиснение, ламинирование клеев.
- Специальные применения: пистолеты для пластмасс и герметиков, медицинское и лабораторное оборудование, горячеканалные системы.
- Среда: металл, воздух, газы, масла, жиры, вода, слабые кислоты и щелочи.
Преимущества гибкого провода 300 мм
- Устойчивость к вибрациям и механическим нагрузкам.
- Легкость монтажа в ограниченных пространствах (резьба, фланцы, штуцеры).
- Долговечность: свыше 5000 часов работы при номинальной нагрузке.
- Заменяемость двухконцевых ТЭНов в труднодоступных местах.
Сравнение с аналогами
| Модель | Диаметр, мм | Длина, мм | Мощность, кВт | Напряжение, В | Температура, °C |
|---|---|---|---|---|---|
| ТЭНП 28.80.380 | 28 | 80 | ~2–4 | 380 | 750 |
| ЭНП(м) 10*75 | 10 | 75 | 0,32 | 380 | 500 |
| ТЭНП 12,5*50 | 12,5 | 50 | 0,08 | — | 500 |
| Hotrod 1/2″ | 12,7 | До 1500 | По заказу | 230/480 | 750 |
Монтаж, подключение и меры безопасности
Пошаговая инструкция установки
- Подготовка: Проверьте габариты отверстия (диаметр 28 мм, глубина >80 мм). Инструменты: ключ, тестер, термопаста.
- Подключение: Обожмите гибкий провод (сечение 1,5–2,5 мм²) к клеммам. Используйте керамические втулки для изоляции. Напряжение 380 В — трехфазное или однофазное согласно схеме.
- Монтаж: Вставьте в гнездо с зазором 0,05–0,1 мм и зафиксируйте фланцем или резьбой. Нанесите термопасту для эффективного отвода тепла.
- Пуск: Проведите постепенный нагрев (10–20% мощности в течение 30 минут). Контролируйте ток и температуру.
- Проверка: Убедиться в правильности: сопротивление изоляции должно быть >0,5–5 МОм; ток утечки <0,5 мА.
Меры безопасности
- Избегайте сухого хода (>5 минут).
- Вентиляция должна быть достаточной: обдув >6 м/с для воздуха.
- Защита: используйте автоматические выключатели, термостаты и термопары (тип K/J).
- Избегайте типичных ошибок, таких как перегрузка (>35 Вт/см²) и плохой контакт выводов, так как это может привести к локальному перегреву.
Производство, заказ и цены
Производители в России, предлагающие ТЭНП 28.80.380, включают компании «Термаль», «Марион», «Электронагрев» и «Elemag-TPK». Изготовление под заказ возможно по индивидуальным чертежам, что позволяет учитывать любой размер или мощность с доставкой по всей стране (Москва, СПб, Новосибирск и более 100 городов).
Ценообразование
Цены на ТЭНП 28.80.380 варьируются от 2000 до 8000 рублей за единицу, что зависит от мощности устройства (складские элементы обходятся дешевле). Также предусмотрены скидки на оптовые заказы более 10 штук.
Сроки изготовления
Для складских моделей срок составляет от 1 до 3 дней, а для индивидуального заказа — от 7 до 14 дней.
Сертифицирование: на продукцию ТЭНП, ТЭН, а также промышленные нагреватели.
Дополнительные варианты и модификации
- С термопарой: Точка измерения в центре, тип K (до 1200°C).
- Оребренные (ТЭНР): Применяются для нагрева воздуха, как, например, модель 280 А13/8 с мощностью 8 кВт и напряжением 380 В.
- Специсполнение: Изготовлены из титана для агрессивных сред, длина нагревателей до 6 м.
Эта конфигурация сочетает в себе высокую мощность с компактными размерами, что делает ТЭНП 28.80.380 универсальным решением для современного производства. Для глубокого понимания его возможностей и применения важно рассмотреть вопрос о его мощностях и способах расчета, основываясь на рекомендациях специалистов и производителей.
Критерии выбора ТЭНП 28.80.380 для конкретных производств
При выборе ТЭНП 28.80.380 для различных производственных условий необходимо учитывать несколько ключевых факторов, которые влияют на эффективность его работы и долговечность. Основное внимание следует уделить следующим аспектам:
1. Условия эксплуатации
Важно определить, в каких условиях будет использоваться нагреватель. Например, в литейном производстве могут быть повышенные требования к стойкости к агрессивным средам, тогда как в пластикообработке акцент будет сделан на стабильности температуры нагрева. Также важно учитывать рабочую среду (металл, воздух, масла), так как это повлияет на выбор материала оболочки и изоляции.
2. Параметры нагрева
Нужно удостовериться, что выбранная мощность и рабочая температура соответствуют требованиям производственной линии. Например, ТЭНП 28.80.380 допускает рабочие температуры до 750°C, что делает его подходящим для процессов, требующих высокой температуры нагрева. Кроме того, необходимо оценить, подходит ли удельная мощность для задач, которые будут выполняться: если необходимо быстрое нагревание, следует выбирать модели с высокой ватт-нагруженностью.
3. Монтаж и подключение
Гибкий провод длиной 300 мм облегчает установку и подключение устройства в ограниченное пространство. При выборе ТЭНП стоит учитывать возможность подключения к существующим системам без дополнительных модификаций. Также важно соблюдать все рекомендации по электромонтажу, чтобы избежать перегрева и нарушения работоспособности оборудования, как упоминалось ранее.
4. Долговечность и обслуживание
Учитывая, что ТЭНП 28.80.380 может работать более 5000 часов, важно предусмотреть план регулярного технического обслуживания и замены. Это включает в себя периодическую проверку состояния изоляции и герметичности корпуса, что позволит предотвратить возможные аварии и простои в производстве.
Анализ рынка и доступные производители ТЭНП 28.80.380
На российском рынке представлено несколько производителей, предлагающих ТЭНП 28.80.380. Рассмотрим наиболее известных из них:
| Производитель | Описание | Преимущества |
|---|---|---|
| Термаль | Специализируется на производстве электронагревателей для различных промышленных нужд. | Гибкие условия заказа, доступные цены. |
| Марион | Фокус на высококачественных ТЭНах и компонентных нагрузках. | Качество продукции и высокая надежность. |
| Электронагрев | Изготавливает широкий спектр нагревателей, включая нестандартные модели. | Индивидуальный подход при разработке. |
| Elemag-TPK | Предлагает комплексные решения, включая системы управления теплом. | Инновационные технологии и высокое качество. |
Перспективы модификации и инновации
Рынок электронагревателей постоянно развивается, появляются новые технологии и возможности для повышения эффективности работы таких устройств, как ТЭНП 28.80.380. Ожидаются следующие тенденции:
- Улучшенные материалы: Разработка новых сплавов и изоляционных материалов, которые смогут выдерживать более высокие температуры и агрессивные среды.
- Интеграция с IoT: Возможность подключения нагревателей к интернету для удаленного мониторинга и управления производственными процессами.
- Экологические аспекты: Потребление энергии становится важным фактором, ведется работа над уменьшением потерь и повышением энергоэффективности.
Заключение
Компактность, мощность и надежность делают ТЭНП 28.80.380 отличным выбором для множества отраслей. Учитывая разнообразие доступных модификаций и возможностей для персонализации, его применение лишь расширяется. Специализированные производители предлагают своим клиентам возможность не только купить готовую продукцию, но и разработать индивидуальные решения под специфические производственные задачи. Учитывая все вышеизложенные факторы, выбор ТЭНП становится обоснованным и выгодным решением для современных промышленных потребностей.
