Оптимизация процессов нагрева: стратегический выбор ТЭНР-39-А13/1,0-К-380 для промышленных задач

В условиях постоянно возрастающих требований к энергоэффективности и надежности промышленного оборудования, выбор оптимальных нагревательных элементов становится ключевым фактором для руководителей производства, инженеров и закупщиков. Электронагреватель трубчатый оребренный (ТЭНР) модели ТЭНР-39-А13/1,0-К-380 ф.1 ф. производства «Газхолодтехника» ШТ 1 представляет собой специализированное решение, предназначенное для высокоэффективного нагрева воздуха и других газообразных сред. Понимание его конструктивных особенностей, эксплуатационных параметров и экономического потенциала критично для принятия обоснованных инвестиционных решений и обеспечения бесперебойной работы технологических линий.

Ключевые понятия и терминология

• ТЭНР (трубчатый электронагреватель оребренный): Разновидность трубчатого электронагревателя, оснащенная дополнительными элементами (ребрами) для увеличения площади теплообмена и повышения эффективности передачи тепла в воздушные или газовые среды.
• Оребрение: Металлические пластины (обычно из алюминия), закрепленные на поверхности нагревательной трубки. Их основная функция — интенсификация конвективного теплообмена, что позволяет быстрее и равномернее нагревать большие объемы газа при меньшей рабочей температуре поверхности самого ТЭНа.
• Номинальная мощность: Электрическая мощность (в киловаттах, кВт), которую ТЭН потребляет из сети и преобразует в тепловую энергию при заданном напряжении. Для данной модели это 1,0 кВт.
• Напряжение питания: Электрическое напряжение (в вольтах, В), при котором обеспечивается заявленная мощность и корректная работа нагревателя. Указанное 380 В соответствует трехфазной промышленной сети.
• Степень защиты IP54 (Ingress Protection): Международный стандарт, определяющий уровень защиты оборудования от проникновения твердых частиц и влаги. Первая цифра (5) означает защиту от пыли, которая может помешать работе устройства; вторая цифра (4) — защиту от брызг воды со всех направлений.
• Углеродистая сталь: Материал, из которого изготовлена трубка нагревателя. Выбор этого материала обусловлен его прочностью, достаточной теплопроводностью и экономичностью для работы в незагрязненных воздушных средах.
• Нихром: Сплав никеля и хрома, используемый для изготовления нагревательной спирали внутри ТЭНа. Отличается высоким удельным электрическим сопротивлением и жаропрочностью, что позволяет выдерживать высокие температуры без деформации.
• Керамический порошок (периклаз): Электроизоляционный и теплопроводящий наполнитель, которым герметично заполняется пространство между нагревательной спиралью и внешней металлической трубкой. Обеспечивает диэлектрическую прочность и эффективный отвод тепла от спирали к трубке.
• ГОСТ 13268-88: Государственный стандарт, регулирующий общие технические условия на трубчатые электронагреватели, включая их конструкцию, параметры и методы испытаний в Российской Федерации.

Функциональное назначение и архитектура ТЭНР-39-А13/1,0-К-380

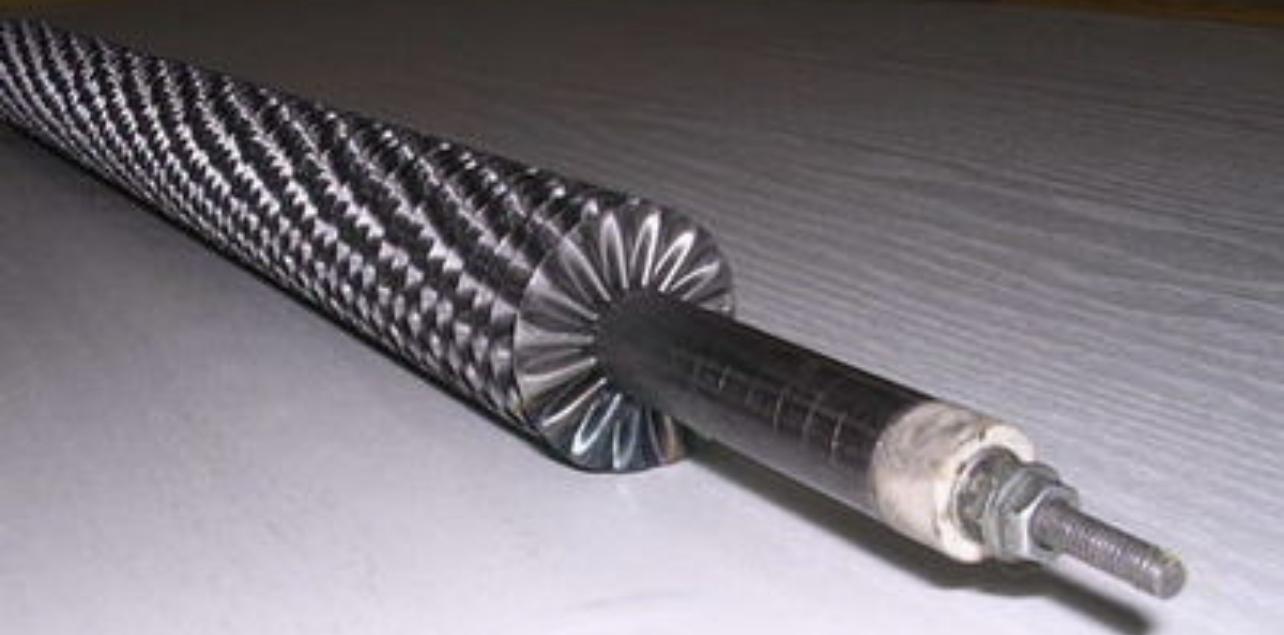

Представленный ТЭНР-39-А13/1,0-К-380 ф.1 ф. «Газхолодтехника» ШТ 1 является ярким примером инженерного решения, оптимизированного для эффективной конвективной передачи тепла. Его конструкция включает несколько ключевых элементов, каждый из которых играет свою роль в достижении заявленных характеристик и долговечности:

1. Внешняя оболочка (трубка нагревателя): Выполнена из углеродистой стали диаметром 13 мм. Этот материал выбран за его прочностные характеристики и экономичность, что делает нагреватель доступным для широкого спектра промышленных применений, где не требуются высококоррозионностойкие материалы (например, нержавеющая сталь или титан). Длина трубки в базовой модификации составляет 390 мм, что определяется типоразмером «39» в маркировке.
2. Оребрение: Алюминиевые ребра плотно прилегают к трубке нагревателя, значительно увеличивая площадь соприкосновения с нагреваемой средой (воздухом или газом). Это позволяет снизить удельную поверхностную мощность (Вт/см²) и, как следствие, температуру поверхности самого ТЭНа при той же общей мощности, что продлевает срок его службы и повышает безопасность. Материал оребрения – алюминий – выбран благодаря его высокой теплопроводности и малому весу.
3. Нагревательный элемент (ТЭН): Внутри трубки находится нихромовая спираль, которая является источником тепла. Она залита высококачественным керамическим порошком (периклазом), обеспечивающим изоляцию спирали от внешней трубки и эффективную передачу тепла. Такая конструкция минимизирует риски электрического пробоя и обеспечивает равномерный нагрев по всей длине элемента.
4. Крепление: Данная модель оснащена шпильками, что упрощает и удешевляет монтаж в большинстве стандартных промышленных корпусов, воздушных каналах или термокамерах. Это позволяет быстро интегрировать элемент в существующие системы без необходимости сложной доработки.
5. Маркировка: Детальная маркировка (ТЭНР-39-А13/1,0-К-380 ф.1 ф.) несет в себе всю необходимую информацию для идентификации и заказа:
   • ТЭНР: тип нагревателя (трубчатый электронагреватель оребренный).
   • 39: длина нагреваемой части (в данном случае, вероятно, 390 мм).
   • А: материал оболочки (углеродистая сталь).
   • 13: диаметр трубки (13 мм).
   • 1,0: номинальная мощность (1,0 кВт).
   • К: тип крепления (шпильки).
   • 380: номинальное напряжение (380 В).
   • ф.1 ф.: форма нагревателя (прямая, с фланцевым креплением или его аналогом, в данном случае «шпильки» указаны отдельно, «ф.1» может указывать на конкретную конфигурацию).

Ключевые технические характеристики ТЭНР-39-А13/1,0-К-380 ф.1 ф.

Анализ применимости и расчет экономического эффекта

Области применения ТЭНР-39-А13/1,0-К-380 ф.1 ф. охватывают широкий спектр промышленных и специализированных задач, где требуется надежный и эффективный нагрев воздуха или газов. Для руководителей и закупщиков важно понимать не только технические возможности, но и потенциальный экономический эффект от внедрения или замены данного типа нагревателей.

• Промышленные печи и термокамеры: В процессах термообработки, обжига, отверждения полимеров и других высокотемпературных операций, ТЭНР обеспечивает стабильный и равномерный нагрев воздушной среды. Оребрение критично для поддержания точности температурного режима и сокращения времени выхода на заданную температуру.
• Сушильные камеры: Для сушки древесины, строительных материалов, лакокрасочных покрытий или пищевых продуктов. Эффективность ТЭНР способствует ускорению процесса сушки и снижению энергозатрат на единицу продукции, что напрямую влияет на себестоимость.
• Тепловые пушки и воздухонагреватели: В системах локального или общего обогрева производственных цехов, складов, ангаров. Благодаря оребрению, ТЭНРы в таких системах обеспечивают быстрый прогрев большого объема воздуха.
• Оборудование для пищевой промышленности: Для процессов стерилизации, выпечки, сушки ингредиентов, где требуется чистый нагрев без прямого контакта с продуктом. Соответствие ГОСТ обеспечивает применимость в таких чувствительных отраслях.
• Оборудование для химической промышленности: Для нагрева технологических газов, реакторов или поддержания температуры в камерах с неагрессивными средами.

Оценка TCO (Total Cost of Ownership) и ROI (Return on Investment)

При выборе нагревательных элементов ключевым является не только первоначальная стоимость, но и общая стоимость владения (TCO) на протяжении всего срока службы, а также окупаемость инвестиций (ROI).

• Инвестиционные затраты (Initial Investment):
  • Цена ТЭНР: Зависит от партии и поставщика, но в целом оребренные ТЭНы имеют конкурентную стоимость благодаря стандартизации производства.
  • Стоимость монтажа: Относительно невысока благодаря стандартному шпилечному креплению. Может варьироваться от 500 до 2000 рублей за единицу при наличии подготовленной инфраструктуры (оценка).
• Операционные затраты (Operational Costs):
  • Энергопотребление: 1,0 кВт/ч при непрерывной работе. Для предприятия, работающего в 3 смены (720 часов в месяц), потребление составит 720 кВт*ч/месяц. При тарифе 6-10 руб/кВт*ч это 4320-7200 руб/месяц за один ТЭНР. Оребрение позволяет эффективнее использовать эту энергию, достигая целевой температуры быстрее и поддерживая её стабильнее, чем неоребренные аналоги.
  • Стоимость обслуживания: Регулярная очистка от пыли и загрязнений минимальна, примерно 100-300 руб/месяц на единицу (оценка). Замена элементов при выходе из строя.
• Затраты на ремонт и замену (Maintenance & Replacement Costs):
  • Ожидаемый срок службы: При правильной эксплуатации и соблюдении режимов — 5-10 лет (до 10 000-15 000 часов наработки на отказ в зависимости от условий).
  • Стоимость замены: Аналогична стоимости нового ТЭНР плюс демонтаж/монтаж.

Расчет ROI (примерный):
Предположим, замена старого, менее эффективного нагревателя на ТЭНР-39 позволяет сократить время нагрева на 10% и уменьшить расход электроэнергии на 5% за счет лучшего теплообмена. При годовой работе 8000 часов, экономия составит:

Годовое потребление = 1.0 кВт * 8000 ч = 8000 кВт*ч
Экономия электроэнергии = 8000 кВт*ч * 0.05 = 400 кВт*ч/год
Денежная экономия (при 8 руб/кВт*ч) = 400 кВт*ч * 8 руб/кВт*ч = 3200 руб/год
Сокращение времени простоя (например, из-за более быстрого выхода на режим) может принести дополнительную выгоду, например, увеличение производительности на 0.5% или сокращение операционных часов. Если 1 час простоя стоит 1000 руб, и сокращение времени нагрева экономит 20 часов в год, то это еще 20 000 руб.
Общая годовая экономия = 3200 руб (энергия) + 20000 руб (простой) = 23200 руб/год
При стоимости ТЭНР и монтажа (например, 5000 руб), срок окупаемости (ROI) будет менее 3 месяцев (5000 / 23200 * 12 мес = ~2.6 мес).

Данный расчет демонстрирует, что инвестиции в эффективные оребренные ТЭНы, несмотря на кажущуюся «простоту» продукта, могут приносить ощутимый экономический эффект через снижение операционных затрат и повышение производительности.

Сравнительный анализ вариантов нагревателей для различных сценариев

При выборе нагревательного элемента важно учитывать не только характеристики конкретной модели, но и ее место в общем спектре доступных решений. ТЭНР-39-А13/1,0-К-380 ф.1 ф. относится к классу оребренных ТЭНов, оптимизированных для воздушных сред. Сравним его с другими типами для определения наилучшего применения.

Как видно из таблицы, ТЭНР-39-А13/1,0-К-380 ф.1 ф. занимает оптимальную позицию для массового и эффективного нагрева воздушных и газовых сред. Его ключевое преимущество — увеличенная площадь теплообмена, что делает его предпочтительным выбором для промышленных печей, сушильных камер и систем вентиляции, где требуется высокая производительность при контролируемых температурах.

Понимание фундаментальных характеристик и стратегического позиционирования ТЭНР-39-А13/1,0-К-380 ф.1 ф. создает основу для его эффективного выбора. Однако истинная ценность раскрывается лишь при грамотном внедрении, оптимизации эксплуатационных процессов и системном подходе к управлению жизненным циклом, что мы и рассмотрим далее.

Продвинутая практика внедрения и оптимизация эксплуатации ТЭНР

После стратегического выбора ТЭНР-39-А13/1,0-К-380 ф.1 ф. наступает этап его интеграции в производственные процессы. Эффективность инвестиций напрямую зависит от качества монтажа, настройки и последующего обслуживания. Данный раздел предназначен для технических специалистов, ответственных за внедрение и эксплуатацию, и фокусируется на практических аспектах, минимизации рисков и максимизации долгосрочной выгоды.

Проектное внедрение: этапы и ключевые роли

Успешная интеграция ТЭНР в сложную промышленную систему требует поэтапного подхода, аналогичного управлению проектами.

1. Планирование и подготовка

На этом этапе формируются требования и определяются условия, в которых будет функционировать нагревательный элемент.

• Аудит инфраструктуры (Инженер-технолог, Энергетик):
  • Оценка текущей воздушной среды (температура, влажность, наличие агрессивных примесей, скорость потока).
  • Проверка совместимости электрической сети: наличие трехфазного питания 380 В, достаточная мощность вводного автомата, сечение кабелей.
  • Определение оптимального места установки с учетом требуемой равномерности нагрева и минимизации теплопотерь.
• Выбор и закупка (Отдел снабжения, Инженер-проектировщик):
  • Верификация точных габаритов, мощности и типа крепления ТЭНР-39-А13/1,0-К-380 ф.1 ф. в соответствии с проектной документацией.
  • Закупка сопутствующих материалов: термостойкие провода, защитные кожухи, автоматические выключатели, предохранители, крепежные элементы, терморегуляторы.
• Разработка рабочей документации (Инженер-проектировщик, Электрик):
  • Создание электромонтажных схем, учитывающих подключение к трехфазной сети, заземление, установку защитной автоматики и датчиков температуры.
  • Подготовка инструкций по монтажу и первоначальной настройке.

2. Монтаж и пусконаладка

Непосредственные работы по установке и вводу в эксплуатацию.

1. Установка (Монтажная бригада, Электрик):
   • ТЭНР-39-А13/1,0-К-380 ф.1 ф. устанавливается в подготовленные отверстия корпуса оборудования с помощью шпилек. Важно обеспечить надежную фиксацию для предотвращения вибрации и механических повреждений.
   • Контроль зазора между оребрением и стенками канала: достаточный зазор (не менее 10-15 мм) необходим для свободной циркуляции воздуха и эффективного теплообмена.
2. Электрическое подключение (Электрик с допуском):
   • Подключение к трехфазной сети 380 В в строгом соответствии с разработанной схемой.
   • Обязательное заземление корпуса ТЭНР и оборудования, в которое он установлен, согласно ПУЭ (Правила устройства электроустановок).
   • Установка и подключение терморегуляторов и датчиков температуры (термопары, термосопротивления) для автоматического поддержания заданного режима.
   • Настройка защитной автоматики (автоматические выключатели с тепловым и электромагнитным расцепителями, реле контроля фаз).
3. Первичный пуск и тестирование (Инженер КИПиА, Энергетик):
   • Проверка сопротивления изоляции перед первым пуском (не менее 0,5 МОм).
   • Постепенное включение и контроль выхода на рабочие температуры.
   • Мониторинг параметров: потребляемая мощность, температура поверхности ТЭНР, температура нагреваемой среды.
   • Тестирование в различных режимах нагрузки и сработка защитных систем.

3. Приемка и документация

Завершающий этап, подтверждающий готовность системы к эксплуатации.

• Протоколирование (Инженер ОТК, Руководитель проекта):
  • Составление акта ввода в эксплуатацию с фиксацией всех параметров.
  • Обучение операционного персонала правилам эксплуатации и обслуживания.
  • Передача всей технической документации (паспорт, схемы, инструкции) ответственному лицу.

Оптимизация энергопотребления и снижение эксплуатационных расходов

Долгосрочная эксплуатация ТЭНР-39-А13/1,0-К-380 ф.1 ф. требует систематического подхода к обслуживанию и оптимизации для поддержания высокой эффективности и минимизации затрат.

• Регулярная очистка оребрения (Технический персонал):
  • Пыль, ворс, жир или другие отложения на алюминиевых ребрах значительно снижают теплопроводность и эффективность теплообмена. Это приводит к перегреву ТЭНа, увеличению времени нагрева и, как следствие, повышенному энергопотреблению и сокращению срока службы.
  • Рекомендуется периодическая очистка (пылесосом, сжатым воздухом) в зависимости от запыленности среды – от ежемесячной до ежеквартальной.
• Контроль за воздушным потоком (Инженер по вентиляции):
  • Обеспечение оптимальной скорости и равномерности воздушного потока через оребрение. Недостаточный поток приводит к перегреву, избыточный – к неполному отбору тепла.
  • Регулярная проверка работы вентиляторов и состояния воздушных фильтров.
• Использование интеллектуальных систем управления (Инженер КИПиА):
  • Внедрение программируемых логических контроллеров (ПЛК) для точного управления температурой и временем работы.
  • Применение терморегуляторов с ПИД-регулированием для поддержания стабильной температуры с минимальными колебаниями, что экономит энергию.
  • Интеграция в общую систему диспетчеризации (SCADA) для мониторинга и удаленного управления.
• Теплоизоляция (Эксплуатационный персонал):
  • Качественная теплоизоляция корпусов печей, камер и воздуховодов минимизирует потери тепла в окружающую среду, позволяя ТЭНР работать с меньшей нагрузкой.

Кейсы применения: от малого бизнеса до крупного производства

Примеры реального применения ТЭНР-39-А13/1,0-К-380 ф.1 ф. иллюстрируют его универсальность и адаптивность.

Кейс 1: Модернизация сушильной камеры для малого производства пищевых продуктов (SMB)

Задача: Небольшая пекарня столкнулась с неравномерной сушкой сухарей и высоким энергопотреблением старой сушильной камеры, оснащенной неоребренными ТЭНами. Требовалось увеличить производительность и снизить затраты.

Решение: Замена 10 устаревших ТЭНов на 8 ТЭНР-39-А13/1,0-К-380 ф.1 ф. с их размещением в шахматном порядке для равномерного обдува. Интегрирована простая система терморегулирования на базе ПИД-контроллера.

Результат:

• Сокращение времени сушки на 15%, увеличив производительность на 10%.
• Снижение энергопотребления сушильной камеры на 8-10% за счет повышения КПД теплообмена.
• Повышение качества продукции за счет равномерного температурного поля.
• Срок окупаемости инвестиций: 7 месяцев.

Кейс 2: Внедрение в систему приточной вентиляции крупного металлургического завода (Enterprise)

Задача: Поддержание заданной температуры приточного воздуха в цехах завода в зимний период. Существующая система была неэффективна и часто требовала ремонта.

Решение: Установка модулей, содержащих сотни ТЭНР-39-А13/1,0-К-380 ф.1 ф., в приточных вентиляционных установках. Разработана централизованная система управления с датчиками температуры по периметру цехов и автоматической регулировкой мощности каждого модуля. Подключено к SCADA-системе завода.

Результат:

• Обеспечение стабильного температурного режима (+18°C) во всех зонах цеха, повышая комфорт и безопасность труда.
• Снижение годовых затрат на отопление на 12% за счет точного регулирования и высокой эффективности ТЭНРов.
• Увеличение MTBF (среднего времени наработки на отказ) в 2 раза по сравнению с предыдущими нагревателями.
• Полная интеграция в систему мониторинга и управления энергопотреблением предприятия.

Кейс 3: Стерилизация оборудования в фармацевтической отрасли (Regulated Environment)

Задача: Сухая стерилизация емкостей и инструментария в высокорегулируемой среде. Требовалась высокая надежность, отсутствие выбросов, точное поддержание температуры и подтвержденное соответствие стандартам.

Решение: Разработка специализированных стерилизационных камер с блоками ТЭНР-39-А13/1,0-К-380 ф.1 ф. из нержавеющей стали (спец. исполнение, на основе аналогичной оребренной конструкции) для нагрева воздуха до 200-250°C. Применены дублирующие системы контроля температуры и автоматического отключения при перегреве. Каждый элемент поставлялся с паспортом качества и сертификатом соответствия ГОСТ.

Результат:

• Достижение требуемых температурных режимов для полной стерилизации с высокой точностью (отклонение не более ±2°C).
• Высокий уровень надежности, критичный для фармацевтического производства, минимизация рисков загрязнения.
• Успешное прохождение аудитов соответствия внутренним и внешним регуляторным требованиям.
• Длительный срок эксплуатации (более 7 лет) без значительного снижения производительности.

Выбор и замена: стратегический подход к управлению жизненным циклом

Правильный выбор ТЭНР-39-А13/1,0-К-380 ф.1 ф. при первичной комплектации или его замене – это не просто техническое решение, а часть стратегии управления активами предприятия. Цель – обеспечить оптимальное соотношение производительности, надежности и TCO.

Критерии выбора для оптимизации TCO:

1. Соответствие мощности и напряжения: Строгое соответствие 1,0 кВт и 380 В для обеспечения номинальной производительности и совместимости с электросетью. Использование ТЭНов меньшей мощности приведет к недогреву, большей – к перегрузке системы.
2. Материал трубки и оребрения: Углеродистая сталь и алюминий оптимальны для чистых воздушных сред. Для сред с агрессивными парами или высокой влажностью следует рассмотреть аналоги из нержавеющей стали (например, ТЭНР из стали 12Х18Н10Т) или титана, что увеличит первоначальные затраты, но снизит TCO за счет долговечности.
3. Форм-фактор и крепление: Прямая форма со шпильками обеспечивает простоту монтажа. Убедитесь, что габариты (длина 390 мм) соответствуют пространству для установки.
4. Степень защиты (IP): IP54 достаточно для большинства промышленных помещений. Для особо пыльных или влажных сред следует рассмотреть ТЭНы с IP55 или выше.
5. Сертификация и гарантия: Наличие сертификатов ГОСТ 13268-88 и других отраслевых стандартов, а также гарантии производителя (12 месяцев) – это подтверждение качества и минимизация рисков.
6. Репутация производителя: «Газхолодтехника» является известным производителем, что гарантирует соответствие заявленным характеристикам.

Процедура замены вышедшего из строя ТЭНР:

1. Диагностика: Убедитесь, что именно ТЭНР вышел из строя (обрыв спирали, пробой изоляции). Используйте мультиметр для проверки сопротивления и мегомметр для измерения сопротивления изоляции.
2. Отключение питания: Обязательно обесточьте оборудование и примите меры против случайного включения.
3. Демонтаж: Аккуратно отсоедините электрические провода и снимите крепежные шпильки.
4. Выбор замены: Замените на идентичную модель (ТЭНР-39-А13/1,0-К-380 ф.1 ф.) или на аналог с максимально близкими характеристиками по мощности, напряжению, диаметру, длине и материалам. Не рекомендуется использовать нагреватели меньшей мощности, так как это снизит производительность системы.
5. Монтаж и подключение: Установите новый ТЭНР, подключите согласно электросхеме, обеспечив надежное заземление.
6. Пусконаладка: Проведите первичный пуск и тестирование, как описано в разделе «Монтаж и пусконаладка».

Чек-лист по эффективной эксплуатации и обслуживанию ТЭНР

1. Ежемесячно:

   • Проверка состояния оребрения на предмет пыли, грязи или механических повреждений. При необходимости – очистка сжатым воздухом или мягкой щеткой.
   • Визуальный осмотр электрических соединений на отсутствие ослабления контактов, следов перегрева или коррозии.
   • Контроль работы вентиляторов и воздушных фильтров в системе.

2. Ежеквартально:

   • Измерение сопротивления изоляции ТЭНР относительно корпуса (с помощью мегомметра, при отключенном питании). Показатель должен быть не ниже 0,5 МОм.
   • Калибровка датчиков температуры и терморегуляторов.
   • Проверка срабатывания защитных автоматических выключателей.

3. Ежегодно:

   • Полная диагностика ТЭНР и системы нагрева, включая проверку равномерности температурного поля.
   • Анализ энергопотребления и сравнение с эталонными показателями для выявления отклонений.
   • Проверка целостности заземляющих контуров.

Метрики мониторинга и оценки эффективности ТЭНР

• Энергопотребление на единицу продукции (кВт*ч/ед.): Ключевой показатель для оценки операционной эффективности. Снижение этого значения указывает на успешную оптимизацию.
• Среднее время наработки на отказ (MTBF): Характеризует надежность ТЭНР. Чем выше MTBF, тем ниже затраты на внеплановое обслуживание и ремонт.
• Стоимость обслуживания на кВт/год: Отражает общие расходы на поддержку работоспособности нагревателя в пересчете на его мощность и период.
• Коэффициент использования мощности (КИМ): Доля времени, в течение которого ТЭНР работает на номинальной или близкой к номинальной мощности. Позволяет оценить эффективность использования ресурса.
