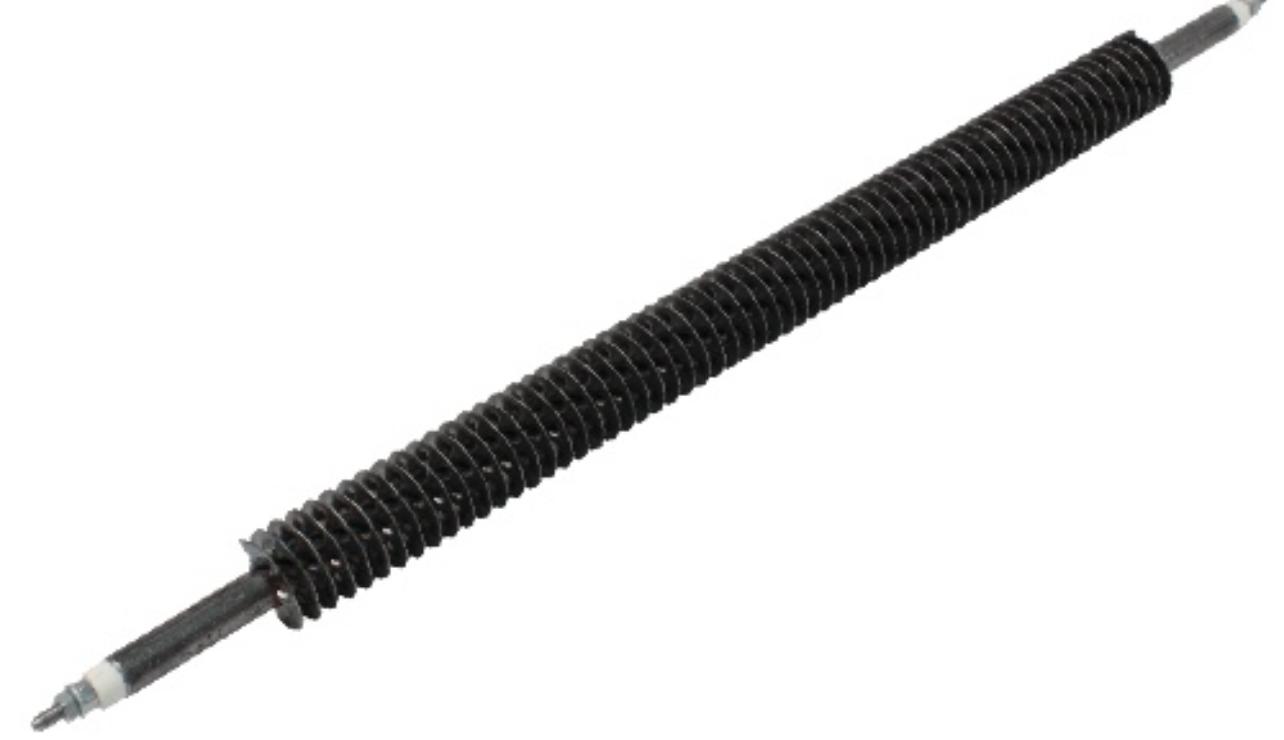

Электронагреватель трубчатый ТЭНР 135 В 13/3,33 К 230, прямой, нерж. сталь
Электронагреватель трубчатый ТЭНР 135 В 13/3,33 К 230, прямой, нерж. сталь
Трубчатый электронагреватель оребренный (ТЭНР): комплексный анализ модели 135 В 13/3,33 К 230 из нержавеющей стали
Выбор оптимального электронагревательного элемента критичен для эффективности и долговечности промышленных и бытовых систем. В фокусе нашего анализа — трубчатый электронагреватель оребренный (ТЭНР) модели ТЭНР 135 В 13/3,33 К 230, прямой, из нержавеющей стали. Этот тип нагревателя разработан для высокоэффективного теплообмена в воздушных и газовых средах, где требуется ускоренный нагрев и устойчивость к агрессивным условиям. Понимание его конструкции, маркировки и эксплуатационных особенностей позволяет принимать обоснованные технические и экономические решения.
<h3>Ключевые понятия и терминология</h3>
<ul>
<li><strong>ТЭНР</strong> (трубчатый электронагреватель оребренный): Нагревательный элемент, в котором металлическая трубка (оболочка) имеет внешнее оребрение для увеличения площади теплоотдачи, что повышает эффективность нагрева воздушных или газовых сред по сравнению с гладкими ТЭНами.</li>
<li><strong>Оребрение</strong>: Специальная металлическая лента, навитая на оболочку ТЭНа, значительно увеличивающая площадь контакта с окружающей средой и, как следствие, тепловую мощность при конвективном теплообмене.</li>
<li><strong>Нихром/Фехраль</strong>: Сплавы высокого электрического сопротивления, используемые для изготовления нагревательной спирали внутри ТЭНа. Обладают высокой жаростойкостью и стабильностью параметров при рабочих температурах.</li>
<li><strong>Оксид магния (MgO)</strong>: Диэлектрический наполнитель, который обеспечивает электрическую изоляцию нагревательной спирали от металлической оболочки, а также хорошую теплопроводность для эффективной передачи тепла.</li>
<li><strong>Номинальная мощность</strong>: Электрическая мощность, которую ТЭН рассеивает в нормальных условиях эксплуатации (при указанном напряжении).</li>
<li><strong>Номинальное напряжение</strong>: Стандартное напряжение электросети, для которого разработан ТЭН.</li>
<li><strong>Коррозионная стойкость</strong>: Способность материала сопротивляться химическому или электрохимическому разрушению под воздействием агрессивных сред.</li>
</ul>
<h3>Разбор маркировки ТЭНР 135 В 13/3,33 К 230, прямой, нерж. сталь</h3>
<p>Каждая часть обозначения ТЭНа содержит ценную информацию, позволяющую точно определить его характеристики и назначение. Разберем конкретный пример:</p>
<table>
<thead>
<tr>
<th>Элемент маркировки</th>
<th>Значение</th>
<th>Комментарий и применение</th>
</tr>
</thead>
<tbody>
<tr>
<td><strong>ТЭНР</strong></td>
<td>Трубчатый электронагреватель оребренный</td>
<td>Указывает на тип нагревателя, предназначенного для работы в воздушных и газовых средах с повышенной эффективностью теплоотдачи за счёт оребрения.</td>
</tr>
<tr>
<td><strong>135</strong></td>
<td>Типоразмер/серия или длина</td>
<td>Заводской индекс, часто коррелирующий со стандартной длиной или конструктивной серией изделия. Может быть внутренней классификацией производителя.</td>
</tr>
<tr>
<td><strong>В</strong></td>
<td>Форма исполнения</td>
<td>Буквенный код, обозначающий форму элемента. В данном случае «В» часто соответствует прямой форме. Дополнительное уточнение «прямой» подтверждает отсутствие изгибов (U-образных, кольцевых).</td>
</tr>
<tr>
<td><strong>13</strong></td>
<td>Наружный диаметр оболочки</td>
<td>Диаметр металлической трубки составляет 13 мм. Это один из стандартных диаметров для ТЭНР (другие распространённые: 8, 10 мм).</td>
</tr>
<tr>
<td><strong>3,33</strong></td>
<td>Номинальная мощность</td>
<td>Мощность одного элемента составляет 3,33 кВт. Это ключевой параметр для расчета теплопроизводительности системы.</td>
</tr>
<tr>
<td><strong>К</strong></td>
<td>Среда нагрева и материал</td>
<td>Буквенный индекс, обозначающий среду нагрева и материал оболочки/оребрения. «К» в данном контексте указывает на нагрев в движущемся воздухе, а также подтверждает использование нержавеющей стали.</td>
</tr>
<tr>
<td><strong>230</strong></td>
<td>Номинальное напряжение питания</td>
<td>Рабочее напряжение 230 В, что является стандартом для однофазных систем и требует соответствующего подключения и защиты.</td>
</tr>
<tr>
<td><strong>«прямой»</strong></td>
<td>Форма элемента</td>
<td>Дополнительное подтверждение прямолинейной конструкции трубчатого элемента, без изгибов. Упрощает монтаж в линейных воздуховодах.</td>
</tr>
<tr>
<td><strong>«нерж. сталь»</strong></td>
<td>Материал оболочки/оребрения</td>
<td>Использование нержавеющей стали обеспечивает высокую коррозионную стойкость, долговечность и возможность эксплуатации в агрессивных или влажных воздушных средах.</td>
</tr>
</tbody>
</table>
<figure>
<figcaption><em>Рисунок 1. Примерная схема оребренного ТЭНа в разрезе (место для изображения).</em></figcaption>
<p>Изображение должно демонстрировать тонкостенную металлическую трубку (оболочку) из нержавеющей стали, внутри которой расположена нагревательная спираль (нихром/фехраль), изолированная оксидом магния. На внешней поверхности оболочки видна стальная лента оребрения, увеличивающая площадь теплоотдачи.</p>
</figure>
<h3>Конструктивные особенности и применяемые материалы</h3>
<p>Качество и надежность ТЭНР напрямую зависят от материалов и точности изготовления. Конструкция включает несколько ключевых элементов:</p>
<ul>
<li><strong>Оболочка</strong>: Представляет собой тонкостенную металлическую трубку диаметром 13 мм. В рассматриваемой модели используется нержавеющая сталь, что обеспечивает выдающуюся коррозионную стойкость и долговечность, особенно в условиях повышенной влажности или воздействия агрессивных химических соединений в воздухе.</li>
<li><strong>Нагревательная спираль</strong>: Внутри оболочки размещена спираль из резистивного сплава (нихром или фехраль), который нагревается при прохождении электрического тока. Выбор сплава определяется требуемыми рабочими температурами и сроком службы.</li>
<li><strong>Диэлектрический наполнитель</strong>: Пространство между спиралью и оболочкой заполняется уплотненным оксидом магния (MgO). Этот порошок обладает превосходными диэлектрическими свойствами (изолирует спираль от оболочки) и высокой теплопроводностью, обеспечивая эффективный перенос тепла от спирали к оболочке. После опрессовки наполнитель формирует монолитную структуру, что повышает механическую прочность и теплопередачу.</li>
<li><strong>Оребрение</strong>: Стальная лента (в данном случае из нержавеющей стали), навитая на внешнюю поверхность оболочки. Оребрение значительно увеличивает эффективную площадь поверхности, контактирующей с нагреваемой средой, что позволяет существенно повысить теплоотдачу и снизить температуру поверхности самого нагревателя, продлевая его срок службы и повышая КПД (коэффициент полезного действия) системы.</li>
<li><strong>Контактные выводы</strong>: Для подключения к электросети используются шпильки. В зависимости от специфики монтажа, производители могут предложить и другие варианты, такие как штуцеры или фланцы, для герметичной установки.</li>
</ul>
<h3>Типичные технические параметры</h3>
<p>Для представленной модели ТЭНР 135 В 13/3,33 К 230, прямой, нерж. сталь, характерны следующие технические характеристики, критичные для правильного подбора и интеграции в систему:</p>
<ol>
<li><strong>Диаметр оболочки</strong>: 13 мм. Стандартизированный параметр, влияющий на габариты, монтаж и возможности интеграции в воздуховоды.</li>
<li><strong>Номинальная мощность</strong>: 3,33 кВт при 230 В. Это означает, что один такой элемент способен обеспечить значительный тепловой поток, что делает его пригодным для средних и крупных систем воздушного отопления или сушки.</li>
<li><strong>Номинальное напряжение питания</strong>: 230 В. Соответствует стандартным однофазным сетям, что упрощает подключение в большинстве промышленных и бытовых объектов.</li>
<li><strong>Расчетный ток</strong>: Исходя из мощности и напряжения, номинальный ток (I) рассчитывается по формуле I = P / U, где P - мощность (3,33 кВт), U - напряжение (230 В). Таким образом, I ≈ 3330 Вт / 230 В ≈ 14,5 А. Эта величина тока требует выбора соответствующих сечений проводников, автоматических выключателей и систем защиты.</li>
<li><strong>Рабочая среда</strong>: Движущийся воздух. Оребренные ТЭНы (как указывает индекс «К») оптимизированы для принудительной конвекции. Минимально рекомендуемая скорость потока воздуха для эффективной работы и предотвращения перегрева, как правило, составляет от 6 м/с.</li>
<li><strong>Материал оболочки и оребрения</strong>: Нержавеющая сталь. Гарантирует повышенную коррозионную стойкость, устойчивость к окислению и долговечность, особенно в условиях агрессивных воздушных смесей, высокой влажности или необходимости соблюдения гигиенических норм (например, в пищевой или фармацевтической промышленности).</li>
<li><strong>Допустимая температура поверхности</strong>: Хотя оболочка ТЭНа может выдерживать температуры до 800 °C в некоторых исполнениях, для оребренных элементов с воздушным обдувом рабочая температура поверхности значительно ниже и определяется эффективностью обдува. Превышение рекомендованных производителем температур сокращает срок службы нагревателя.</li>
<li><strong>Сопротивление изоляции в холодном состоянии</strong>: Не менее 0,5 МОм. Это типовое требование для электронагревателей, обеспечивающее электробезопасность и защиту от утечек тока. Периодический контроль этого параметра критичен для эксплуатации.</li>
</ol>
<h3>Применение и области использования</h3>
<p>ТЭНР с оребрением из нержавеющей стали обладает широким спектром применений благодаря своей эффективности и устойчивости к сложным условиям:</p>
<ul>
<li><strong>Промышленные сушилки</strong>: Используются для сушки различных материалов, от пищевых продуктов до промышленных компонентов, где требуется быстрый и равномерный нагрев больших объемов воздуха.</li>
<li><strong>Калориферные установки и воздухонагреватели</strong>: Основной элемент систем приточной вентиляции, обогрева производственных цехов, складов, а также в системах кондиционирования и климат-контроля.</li>
<li><strong>Тепловые пушки и завесы</strong>: Мощные источники тепла для локального обогрева или создания тепловых барьеров на входах в помещения, предотвращая потери тепла.</li>
<li><strong>Печи для термообработки</strong>: В некоторых случаях, где требуется нагрев до умеренных температур, могут использоваться в качестве элементов нагрева в воздушных термопечах.</li>
<li><strong>Пищевая и фармацевтическая промышленность</strong>: Нержавеющая сталь является ключевым фактором, обеспечивающим санитарные нормы, отсутствие коррозии и химической инертности в процессах, где воздушная среда контактирует с продукцией.</li>
<li><strong>Системы отопления с рециркуляцией воздуха</strong>: Обеспечивают экономичный нагрев, повторно используя воздух внутри помещения.</li>
</ul>
<p>Ключевым преимуществом оребренных ТЭНов является их способность работать с принудительной конвекцией, что позволяет значительно повысить КПД теплообмена, уменьшить габариты нагревательного блока и снизить температуру на поверхности самих элементов по сравнению с гладкими ТЭНами той же мощности, что продлевает срок их службы и повышает безопасность эксплуатации.</p>
<h3>Монтаж, подключение и требования безопасности</h3>
<p>Корректный монтаж и строгое соблюдение требований безопасности – залог надежной и долговечной работы ТЭНР. Для рассматриваемой модели с мощностью 3,33 кВт при 230 В, эти аспекты имеют особое значение:</p>
<ul>
<li><strong>Электропитание и защита</strong>:
<ul>
<li>Требуется выделенная линия электропитания. Номинальный ток 14,5 А предполагает использование медного кабеля сечением не менее 2,5 мм² для коротких участков, а для более длинных линий или жестких условий прокладки – до 4 мм².</li>
<li>Обязательна установка автоматического выключателя с номиналом, соответствующим току нагрузки (например, 16 А или 20 А), и характеристикой сработки, учитывающей пусковые токи.</li>
<li>Заземление металлической оболочки нагревателя строго обязательно. Это предотвращает поражение электрическим током при повреждении изоляции.</li>
<li>Рекомендуется использование устройств защитного отключения (УЗО) для дополнительной защиты от токов утечки.</li>
</ul>
</li>
<li><strong>Охлаждение/обдув</strong>:
<ul>
<li>ТЭНРы специально разработаны для работы в условиях принудительного обдува воздухом. Недостаточный обдув или его отсутствие приводят к перегреву элементов, деградации наполнителя и спирали, что значительно сокращает срок службы и может вызвать аварийную ситуацию.</li>
<li>Минимальная скорость потока воздуха для оребренных ТЭН, работающих в движущемся воздухе (индекс «К» или «О»), как правило, должна составлять не менее 6 м/с. Проектирование системы вентиляции должно обеспечивать равномерный и достаточный поток воздуха через весь нагревательный блок.</li>
</ul>
</li>
<li><strong>Крепление и пространственные требования</strong>:
<ul>
<li>Прямые ТЭНы монтируются в специальных каркасах или блоках, обеспечивающих их надежную фиксацию и предотвращающих вибрацию.</li>
<li>Необходимо обеспечить минимальные зазоры между оребрением и элементами корпуса воздуховода (ориентировочно 10-20 мм) для беспрепятственного прохождения воздушного потока и предотвращения образования «горячих точек».</li>
<li>Следует учитывать температурное расширение элементов при нагреве и предусматривать соответствующие компенсационные зазоры.</li>
</ul>
</li>
<li><strong>Защита от перегрева и автоматика</strong>:
<ul>
<li>Установка термостатов, термореле или датчиков температуры с функцией аварийного отключения является критически важной. Они предотвращают превышение максимально допустимой температуры оболочки или воздуха на выходе из нагревательного блока.</li>
<li>Системы контроля температуры позволяют поддерживать заданный режим работы, оптимизируя энергопотребление и продлевая ресурс нагревателя.</li>
</ul>
</li>
<li><strong>Безопасность при обслуживании</strong>:
<ul>
<li>Любые работы по обслуживанию, ремонту или замене элементов должны проводиться только после полного отключения питания и остывания нагревательных элементов.</li>
<li>Важно обеспечить герметичность контактных выводов и изоляцию торцов для предотвращения попадания влаги и короткого замыкания.</li>
</ul>
</li>
</ul>
<h3>Расчёты и проектные соображения</h3>
<p>Для эффективной интеграции ТЭНР в систему требуется проведение базовых теплотехнических и электрических расчётов. Это позволяет оптимизировать энергопотребление, обеспечить заданную температуру и гарантировать долговечность оборудования.</p>
<ul>
<li><strong>Расчет тока</strong>: Как уже упоминалось, <code>I = P / U</code>. Для 3,33 кВт и 230 В, ток составляет приблизительно 14,5 А. Этот параметр используется для выбора сечения кабелей, автоматических выключателей и контакторов. Важно учитывать, что при групповом подключении нескольких ТЭН в единый блок, общий ток будет суммироваться, требуя соответствующей главной защиты.</li>
<li><strong>Тепловая мощность и теплоотдача</strong>:
<ul>
<li>Оребрение существенно увеличивает площадь теплообмена. Коэффициент увеличения площади может достигать 5-10 раз по сравнению с гладким ТЭНом аналогичной длины, в зависимости от шага и диаметра оребрения. Для проектирования критично знание эффективной площади теплообмена.</li>
<li>Основная формула для оценки требуемой тепловой мощности для нагрева воздуха: <code>P = m_dot * c_p * ΔT</code>, где:
<ul>
<li><code>P</code> - требуемая тепловая мощность (Вт).</li>
<li><code>m_dot</code> - массовый расход воздуха (кг/с). Рассчитывается через объемный расход и плотность воздуха.</li>
<li><code>c_p</code> - удельная теплоемкость воздуха при постоянном давлении (примерно 1005 Дж/(кг·К) для сухого воздуха при нормальных условиях).</li>
<li><code>ΔT</code> - требуемый подъем температуры воздуха (°C или К).</li>
</ul>
</li>
<li>При проектировании системы следует также учитывать теплопотери через стенки воздуховодов и корпуса нагревательного блока. Рекомендуется закладывать запас по мощности в 10-20% для компенсации этих потерь и обеспечения стабильной работы.</li>
</ul>
</li>
<li><strong>Температура поверхности и пределы</strong>:
<ul>
<li>Максимально допустимая температура оболочки оребренного ТЭНа определяется производителем и материалом. Для нержавеющей стали она может быть выше, чем для углеродистой, что позволяет использовать элемент в более высокотемпературных режимах.</li>
<li>Эффективный обдув позволяет снизить температуру поверхности ТЭНа, что критично для его срока службы. Повышение температуры поверхности на каждые 10°C может сокращать срок службы ТЭНа в 2 раза.</li>
</ul>
</li>
</ul>
<h3>Выбор между нержавеющей и углеродистой сталью</h3>
<p>Материал оболочки и оребрения является одним из ключевых факторов при выборе ТЭНР, напрямую влияющим на его долговечность, сферу применения и совокупную стоимость владения (TCO). Рассмотрим сравнительные преимущества и недостатки.</p>
<p class="transition">Мы рассмотрели базовые аспекты трубчатых оребренных электронагревателей, их маркировку и фундаментальные технические характеристики. Теперь углубимся в стратегические аспекты выбора, внедрения и оптимизации таких систем, уделяя внимание долгосрочной эффективности, экономическим показателям и предотвращению рисков.</p>
Продвинутая практика и внедрение ТЭНР: архитектура, процессы, интеграции и оптимизация
После понимания основных характеристик и назначения ТЭНР, следующим шагом для B2B-специалистов является освоение продвинутых практик выбора, внедрения и эксплуатации, направленных на максимизацию эффективности и минимизацию операционных расходов. Это включает в себя не только технические аспекты, но и экономические обоснования, оценку рисков и долгосрочное планирование.
<h3>Стратегический выбор материала: нержавеющая сталь против углеродистой</h3>
<p>Решение о материале оболочки ТЭНР имеет долгосрочные последствия для эксплуатационных расходов и надежности системы. Хотя углеродистая сталь (черный металл) может казаться более привлекательной с точки зрения первоначальных затрат, нержавеющая сталь часто обеспечивает более высокий ROI (возврат инвестиций) в долгосрочной перспективе.</p>
<table>
<thead>
<tr>
<th>Критерий</th>
<th>Нержавеющая сталь</th>
<th>Углеродистая сталь</th>
<th>Обоснование для принятия решений (ROI / TCO)</th>
</tr>
</thead>
<tbody>
<tr>
<td><strong>Первоначальная стоимость</strong></td>
<td>Выше на 20-50% (оценочно)</td>
<td>Ниже</td>
<td>Инвестиции в нержавеющую сталь окупаются за счет сокращения затрат на замену и ремонт в агрессивных средах.</td>
</tr>
<tr>
<td><strong>Коррозионная стойкость</strong></td>
<td>Отличная, особенно в агрессивных и влажных средах (кислоты, щелочи, высокая влажность)</td>
<td>Низкая, подвержена ржавчине и окислению</td>
<td>Снижение рисков простоя оборудования и затрат на ремонт/замену в условиях коррозии. Идеально для пищепрома, химической промышленности.</td>
</tr>
<tr>
<td><strong>Долговечность и ресурс</strong></td>
<td>Высокая, до 5-10 лет и более в зависимости от условий</td>
<td>Средняя, 1-3 года в неблагоприятных условиях</td>
<td>Продленный срок службы сокращает расходы на закупку новых элементов, монтаж и демонтаж.</td>
</tr>
<tr>
<td><strong>Рабочие температуры</strong></td>
<td>Выдерживает более высокие температуры без деградации до 800°C (в некоторых сплавах)</td>
<td>Ограничена (до 450-500°C без интенсивного окисления)</td>
<td>Расширение диапазона применения в высокотемпературных процессах.</td>
</tr>
<tr>
<td><strong>Санитарные требования</strong></td>
<td>Соответствует строгим нормам для пищевой, фармацевтической и медицинской промышленности</td>
<td>Не подходит для чистых сред</td>
<td>Исключает риски контаминации продукции и соответствие регуляторным требованиям.</td>
</tr>
<tr>
<td><strong>Обслуживание</strong></td>
<td>Минимальное, устойчивость к отложениям</td>
<td>Может требовать более частого осмотра и очистки</td>
<td>Сокращение трудозатрат и времени простоя на обслуживание.</td>
</tr>
<tr>
<td><strong>Сфера применения</strong></td>
<td>Широкая: влажные среды, химическая промышленность, пищепром, наружные установки, отопление агрессивных газов.</td>
<td>Ограниченная: сухой, неагрессивный воздух, вентиляционные системы, бытовые обогреватели с достаточным обдувом.</td>
<td>Гибкость в применении для различных производственных задач.</td>
</tr>
</tbody>
</table>
<p>Для C-уровня и PMM: выбор нержавеющей стали для ТЭНР - это стратегическая инвестиция в надежность, сокращение TCO за счет минимизации простоев, снижения затрат на обслуживание и обеспечения соответствия отраслевым стандартам (например, ISO 22000 для пищевой безопасности или GMP для фарминдустрии). Расчетный ROI обычно показывает окупаемость дополнительных затрат за 1-2 года в агрессивных средах.</p>
<h3>Пошаговая реализация проекта по внедрению или модернизации нагревательной системы с ТЭНР</h3>
<p>Внедрение новых или модернизация существующих систем нагрева требует системного подхода, разделенного на управляемые этапы. Это позволяет минимизировать риски, контролировать бюджет и сроки.</p>
<ol>
<li><strong>Этап 1: Аудит и анализ потребностей (1-2 недели)</strong>
<ul>
<li><strong>Цель:</strong> Точное определение текущих проблем, требуемых температурных режимов, объемов нагреваемой среды и условий эксплуатации.</li>
<li><strong>Роли:</strong> Инженер-технолог, главный энергетик, руководитель производства.</li>
<li><strong>Артефакты:</strong> Отчет по аудиту, техническое задание (ТЗ) с четкими требованиями к мощности, температуре, скорости обдува и материалам.</li>
<li><strong>Ключевые метрики:</strong> Текущая энергоэффективность, коэффициент простоя оборудования, стоимость обслуживания старой системы.</li>
</ul>
</li>
<li><strong>Этап 2: Проектирование и подбор оборудования (2-4 недели)</strong>
<ul>
<li><strong>Цель:</strong> Разработка оптимальной конфигурации нагревательного блока и выбор конкретных моделей ТЭНР.</li>
<li><strong>Роли:</strong> Инженер-проектировщик, поставщик оборудования.</li>
<li><strong>Артефакты:</strong> Проектная документация (схемы, расчеты, спецификации), выбор ТЭНР (например, ТЭНР 135 В 13/3,33 К 230 нерж. сталь), технико-коммерческое предложение.</li>
<li><strong>Ключевые метрики:</strong> Расчетная тепловая мощность, расчетный КПД новой системы, предварительный расчет ROI.</li>
</ul>
</li>
<li><strong>Этап 3: Закупка и приемка (2-6 недель)</strong>
<ul>
<li><strong>Цель:</strong> Приобретение и проверка качества ТЭНР и сопутствующего оборудования.</li>
<li><strong>Роли:</strong> Отдел закупок, инженер ОТК, монтажная бригада.</li>
<li><strong>Артефакты:</strong> Договоры поставки, результаты входного контроля (см. чек-лист ниже).</li>
<li><strong>Ключевые метрики:</strong> Срок поставки, соответствие параметров ТЭН заявленным в ТЗ.</li>
</ul>
</li>
<li><strong>Этап 4: Монтаж и подключение (1-3 недели)</strong>
<ul>
<li><strong>Цель:</strong> Установка ТЭНР в систему, подключение к электросети и автоматике.</li>
<li><strong>Роли:</strong> Монтажная бригада, электромонтажники, инженер по автоматизации.</li>
<li><strong>Артефакты:</strong> Протоколы монтажа, схемы подключения, акты скрытых работ.</li>
<li><strong>Ключевые метрики:</strong> Соблюдение требований безопасности, качество электрических соединений.</li>
</ul>
</li>
<li><strong>Этап 5: Пусконаладка и тестирование (1 неделя)</strong>
<ul>
<li><strong>Цель:</strong> Запуск системы, проверка всех режимов работы, настройка автоматики.</li>
<li><strong>Роли:</strong> Инженер-наладчик, представитель производителя.</li>
<li><strong>Артефакты:</strong> Протоколы испытаний, акты пусконаладочных работ, инструкции по эксплуатации.</li>
<li><strong>Ключевые метрики:</strong> Достижение заданных температурных режимов, стабильность работы, отсутствие перегрева, соответствие энергопотребления расчетному.</li>
</ul>
</li>
<li><strong>Этап 6: Эксплуатация и мониторинг (постоянно)</strong>
<ul>
<li><strong>Цель:</strong> Поддержание работоспособности, оптимизация энергопотребления, своевременное обслуживание.</li>
<li><strong>Роли:</strong> Операторы, служба КИПиА, главный механик.</li>
<li><strong>Артефакты:</strong> Журналы эксплуатации, графики ППР (планово-предупредительных ремонтов), данные мониторинга.</li>
<li><strong>Ключевые метрики:</strong> Фактический расход электроэнергии, температурные отклонения, частота сбоев, TCO.</li>
</ul>
</li>
</ol>
<h3>Кейсы применения и паттерны оптимизации</h3>
<p>Рассмотрим несколько сценариев использования ТЭНР из нержавеющей стали, иллюстрирующих стратегический выбор и потенциал оптимизации.</p>
<ul>
<li><strong>Кейс 1: Модернизация сушильной камеры в пищевом производстве (Enterprise)</strong>
<p><strong>Проблема:</strong> Существующие сушильные камеры использовали ТЭНы из углеродистой стали, которые подвергались коррозии из-за высокой влажности и присутствия органических паров, что приводило к частым выходам из строя (каждые 6-9 месяцев) и простоям производства.</p>
<p><strong>Решение:</strong> Замена всех нагревательных элементов на ТЭНР 135 В 13/3,33 К 230 из нержавеющей стали. Дополнительно внедрена система автоматического контроля скорости обдува и температуры, предотвращающая локальные перегревы.</p>
<p><strong>Результат:</strong> Увеличение межремонтного интервала с 6 месяцев до 3 лет. Снижение простоев на 80%. Экономия на закупке запчастей и работах по обслуживанию составила около 15 000 USD в год на одну камеру. Соответствие санитарным нормам значительно упростило сертификацию продукции.</p>
</li>
<li><strong>Кейс 2: Система воздушного отопления для химического склада (Regulated)</strong>
<p><strong>Проблема:</strong> Необходимость обогрева склада с хранением агрессивных химикатов (слабые кислоты, щелочи), где стандартные нагреватели быстро выходили из строя из-за коррозии. Требовалось обеспечить безопасный температурный режим без риска аварий.</p>
<p><strong>Решение:</strong> Разработка системы приточной вентиляции с нагревательными блоками на базе ТЭНР из нержавеющей стали, специально подобранными для работы в агрессивных газовых средах. Установлены многоуровневые системы термозащиты и газоанализаторы для контроля среды.</p>
<p><strong>Результат:</strong> Обеспечение стабильного и безопасного температурного режима. Отсутствие коррозии нагревательных элементов на протяжении всего срока эксплуатации (более 5 лет). Сокращение рисков, связанных с химически агрессивной средой, и полное соответствие требованиям промышленной безопасности.</p>
</li>
<li><strong>Кейс 3: Локальный обогрев зоны сборки высокоточного оборудования (SMB)</strong>
<p><strong>Проблема:</strong> В цехе сборки требовался точный контроль температуры и отсутствие пыли, генерируемой масляными радиаторами или неэффективными конвекторами.</p>
<p><strong>Решение:</strong> Установка компактных тепловых пушек с ТЭНР из нержавеющей стали, обеспечивающих направленный поток чистого, нагретого воздуха. Модель ТЭНР 135 В 13/3,33 К 230 была использована в комбинации из нескольких элементов для формирования требуемой мощности.</p>
<p><strong>Результат:</strong> Точный контроль температуры в рабочей зоне, улучшение качества сборки за счет стабилизации температурных параметров материалов. Отсутствие загрязнений воздуха. Экономия на энергопотреблении по сравнению с центральным отоплением за счет локализации обогрева. Срок службы элементов превысил 4 года без замены.</p>
</li>
</ul>
<h3>Чек-лист: проверка и приемка ТЭНР при поставке</h3>
<p>Качественный входной контроль критически важен для предотвращения преждевременных отказов и обеспечения долгосрочной работоспособности. Ниже представлен чек-лист для ответственных за приемку (инженер ОТК, главный механик, руководитель проекта).</p>
<ol>
<li><strong>Визуальный осмотр</strong>
<ul>
<li>Соответствие модели и маркировки заказу (ТЭНР 135 В 13/3,33 К 230, прямой, нерж. сталь).</li>
<li>Отсутствие видимых механических повреждений (вмятины, изгибы оболочки).</li>
<li>Целостность оребрения: равномерность навивки, отсутствие деформаций, отслоений ленты.</li>
<li>Качество контактных выводов: отсутствие коррозии, повреждений изоляторов, надежность крепления шпилек.</li>
<li>Чистота поверхности: отсутствие следов загрязнений, масла, посторонних частиц.</li>
<li>Наличие и читаемость заводской маркировки.</li>
</ul>
</li>
<li><strong>Электротехнические проверки (в холодном состоянии)</strong>
<ul>
<li><strong>Измерение сопротивления изоляции:</strong> С помощью мегаомметра (напряжение 500 В) измерить сопротивление между токоведущими выводами и корпусом (оболочкой). Значение должно быть <strong>не менее 0,5 МОм</strong>. Если ниже, это указывает на нарушение герметичности или повреждение диэлектрика.</li>
<li><strong>Измерение сопротивления нагревательной спирали:</strong> С помощью мультиметра измерить сопротивление между токоведущими выводами. Расчетное сопротивление для нашей модели: <code>R = U^2 / P = (230 В)^2 / 3330 Вт ≈ 15,9 Ом</code>. Фактическое значение должно быть близко к расчетному (допустимое отклонение обычно ±10%).</li>
<li><strong>Проверка целостности цепи:</strong> Убедиться в отсутствии обрыва спирали.</li>
</ul>
</li>
<li><strong>Проверка сопроводительной документации</strong>
<ul>
<li>Наличие паспорта изделия и сертификата соответствия.</li>
<li>Комплектность поставки (крепеж, уплотнения при наличии).</li>
<li>Инструкция по монтажу и эксплуатации от производителя.</li>
<li>Гарантийные обязательства.</li>
</ul>
</li>
</ol>
<aside>
<h3>Что дальше?</h3>
<p>Для дальнейшего углубления в тему и повышения операционной эффективности, рекомендуем изучить возможности интеграции ТЭНР в интеллектуальные системы управления климатом и производственными процессами. Рассмотрите потенциал использования IoT-датчиков для предиктивного обслуживания и анализа энергопотребления. Изучите нормативные требования к энергоэффективности промышленных нагревательных систем (например, ISO 50001) и рассмотрите применение частотных преобразователей для вентиляторов в целях оптимизации воздушного потока.</p>
</aside>
Отправить комментарий
