# Электронагревательный ТЭН 9 кВт для нагрева воды: полное руководство

Электронагревательный ТЭН мощностью 9 кВт — это специализированный нагревательный элемент, предназначенный для эффективного нагрева воды и теплоносителей в различных системах отопления и водоснабжения. Такие устройства широко применяются в электрокотлах, водонагревателях и системах отопления жилых и промышленных объектов.

Ключевые понятия и терминология

• ТЭН (Трубчатый электронагреватель): прибор для нагрева различных сред (жидкостей, газов) посредством электрического тока, преобразуемого в тепловую энергию.
• ТЭНБ (Трубчатый электронагреватель блочный): разновидность ТЭНа, состоящая из нескольких нагревательных элементов, объединенных в один блок, часто с фланцевым креплением.
• Теплоноситель: рабочее тело в системах отопления и охлаждения, предназначенное для переноса тепловой энергии (например, вода, антифриз).
• Напряжение питания: разность электрических потенциалов, необходимая для работы устройства (измеряется в Вольтах, В).
• Мощность: скорость передачи или преобразования энергии (измеряется в Ваттах, Вт, или киловаттах, кВт).
• Фланец: элемент трубопровода или оборудования, предназначенный для герметичного соединения с другим элементом (например, корпусом котла).
• Углеродистая сталь: сплав железа с углеродом, обладающий хорошими механическими свойствами, но подверженный коррозии.
• Нержавеющая сталь: сплав железа с хромом и никелем, устойчивый к коррозии.
• Однофазное питание: электрическая сеть с одним переменным напряжением (например, 220 В).
• Трёхфазное питание: электрическая сеть с тремя переменными напряжениями, сдвинутыми по фазе друг относительно друга (например, 380 В).
• Схема «звезда»: способ соединения обмоток электродвигателя или трехфазных потребителей, при котором один конец каждой обмотки соединяется в общую точку.
• Схема «треугольник»: способ соединения обмоток, при котором конец одной обмотки соединяется с началом следующей, образуя замкнутый контур.
• КПД (Коэффициент полезного действия): отношение полезно использованной энергии к общему количеству затраченной энергии. Для ТЭНов КПД приближается к 100%.

Основные характеристики и конструкция

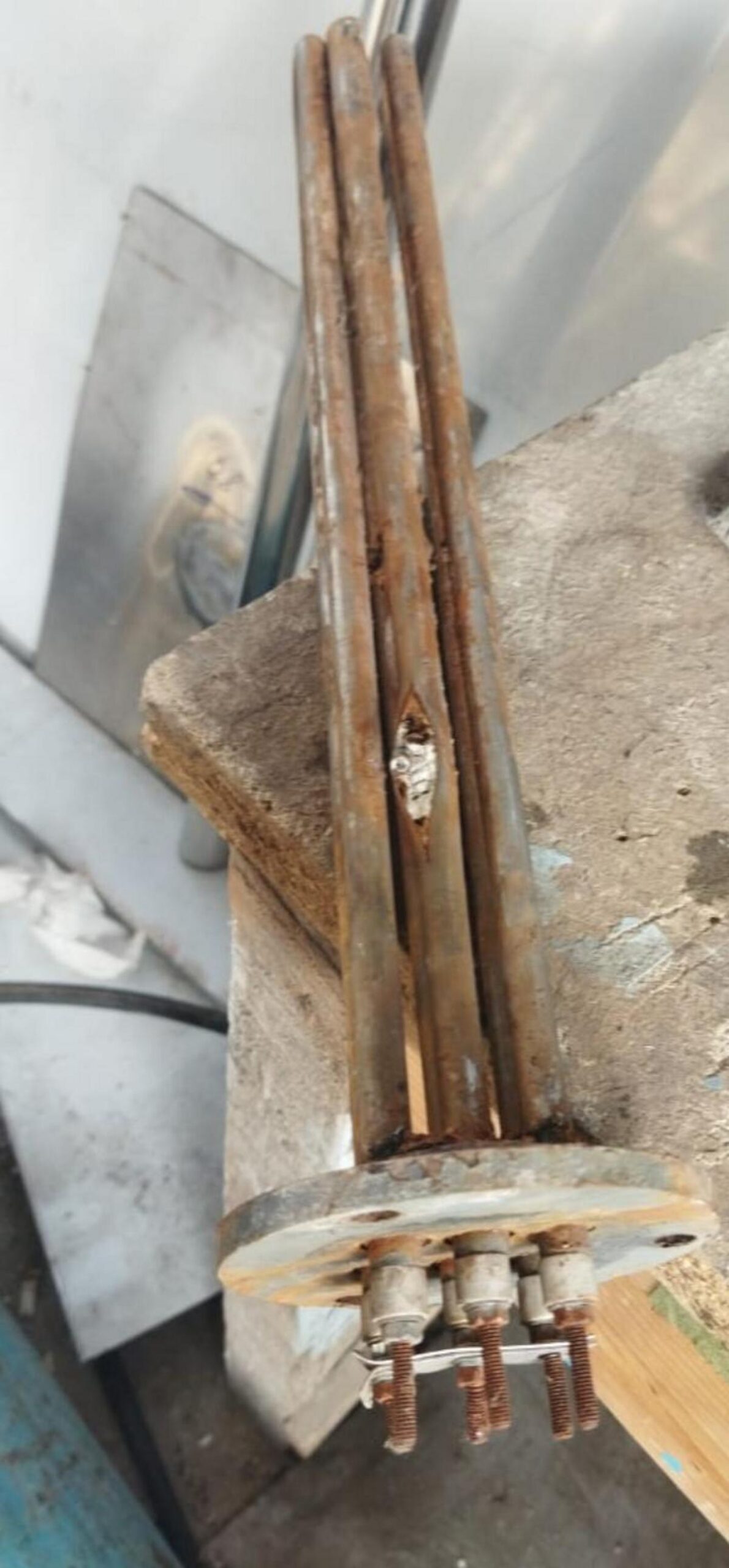

ТЭН 9 кВт представляет собой блочный нагревательный элемент (часто обозначаемый как ТЭНБ), состоящий из трёх отдельных нагревательных трубок мощностью по 3 кВт каждая. Эта конструкция позволяет обеспечить гибкость при подключении и возможность работы на разных напряжениях.

Технические спецификации

Варианты подключения и напряжения

При подключении на напряжение 220 В используется однофазное питание, что делает такие ТЭНы универсальными для использования в бытовых условиях и небольших коммерческих приложениях. Однако благодаря трёхтрубной конструкции, эти элементы могут работать и на трёхфазном напряжении 380 В при подключении по схеме «звезда» (когда три трубки подключены к трём разным фазам).

Для однофазного подключения 220 В обычно реализуются различные комбинации подключения трубок. Наиболее распространены варианты, когда две из трёх трубок подключаются параллельно (обеспечивая суммарно 6 кВт), а третья — отдельно (3 кВт), или когда все три трубки подключаются таким образом, чтобы обеспечить равномерную нагрузку и возможность частичной работы при отказе одной из них. Конкретная схема зависит от требований к мощности и особенностей электрооборудования.

Области применения

ТЭНы мощностью 9 кВт, благодаря высокой тепловой мощности, находят широкое применение в следующих системах:

• Электрокотлы: основной или резервный источник нагрева теплоносителя в системах центрального отопления жилых домов, офисов, производственных помещений.
• Бойлеры и накопительные водонагреватели: для быстрого и эффективного нагрева большого объёма воды в коммерческих предприятиях (рестораны, гостиницы), а также в частных домах с большим потреблением горячей воды.
• Системы отопления с комбинированными котлами: как дополнительный источник нагрева в системах, где основным является твёрдотопливный или газовый котёл. ТЭН может использоваться для поддержания температуры после сгорания топлива или в автоматическом режиме.
• Промышленное и технологическое оборудование: в различных процессах, требующих стабильного нагрева жидкостей или теплоносителей, например, в пищевой промышленности, производстве строительных материалов, системах подготовки воды.
• Бассейны и СПА: для поддержания комфортной температуры воды в крытых или сезонных бассейнах.

Конструктивные особенности и материалы

Выбор материала трубки ТЭНа имеет критическое значение для его долговечности и надёжности, особенно при работе с различными типами сред и при высоких температурах. Модели из нержавеющей стали (например, AISI 304, AISI 316) отличаются повышенной коррозионной стойкостью, что делает их предпочтительными для систем с чистой питьевой или технической водой, а также с некоторыми видами слабых кислот и щелочей. Они лучше выдерживают температурные перепады и более долговечны в агрессивных средах, минимизируя риск образования накипи и отложений.

ТЭНы из углеродистой стали являются более экономичным вариантом. Они подходят для систем с относительно мягкой водой, где отсутствует агрессивная среда и риск коррозии минимален. Однако они требуют более тщательного обслуживания, регулярной проверки состояния и могут быть более подвержены образованию накипи, что снижает их эффективность и срок службы.

Система крепления

Блочные ТЭНы мощностью 9 кВт обычно снабжены фланцевым креплением с резьбой. Стандартные размеры резьбы (G 1 1/2″ или G 2,5″) обеспечивают надёжную установку в специальные монтажные отверстия корпуса водонагревателя, котла или другого оборудования. К каждому ТЭНу, как правило, прилагается уплотнительное кольцо (резиновая прокладка), изготовленное из термостойкого материала. Оно обеспечивает герметичность соединения между фланцем ТЭНа и корпусом оборудования, предотвращая утечку рабочей среды.

Технические преимущества трёхтрубной конструкции

Конструкция ТЭНа 9 кВт, состоящая из трёх отдельных нагревательных трубок (каждая по 3 кВт), обеспечивает несколько важных эксплуатационных и технических преимуществ:

• Гибкость в управлении мощностью: возможность независимого включения или отключения каждой из трёх трубок позволяет точно регулировать общую теплоотдачу системы, оптимизируя энергопотребление в зависимости от текущих потребностей.
• Повышенная надёжность и ремонтопригодность: выход из строя одной или двух трубок не приводит к полной остановке системы. Остальная часть ТЭНа продолжит работать, обеспечивая частичный нагрев. Это даёт время для проведения ремонта или замены неисправного элемента без полного прекращения работы оборудования.
• Адаптивность к различным напряжениям: трёхтрубная конструкция позволяет легко переключаться между однофазным (220 В) и трёхфазным (380 В) питанием, что делает ТЭН универсальным решением для различных типов электросетей.
• Улучшенное распределение тепла: наличие нескольких независимых источников тепла способствует более равномерному нагреву жидкости по всему объёму, снижая вероятность локальных перегревов и образования накипи.

Производство и контроль качества

ТЭНы мощностью 9 кВт производятся как российскими, так и зарубежными компаниями с использованием современного оборудования и технологий. Многие производители, такие как RDT, ЭРДО, Parpol, Stern, ориентируются на высокие стандарты качества. Например, некоторые компании используют итальянское оборудование для полного цикла производства, начиная от прокатки труб и навивки нихромовой спирали до финальной сборки и тестирования готовых нагревательных элементов. Наличие сертификатов соответствия и систем менеджмента качества (например, ISO 9001) является индикатором надёжности производителя. Большинство производителей предоставляют гарантию на свою продукцию, обычно от 1 до 3 лет, что также является показателем уверенности в качестве изделия.

Требования к установке и условиям эксплуатации

Для обеспечения безопасной, эффективной и долговечной работы ТЭНа 9 кВт при его установке и эксплуатации необходимо учитывать следующие критически важные факторы:

• Электрическая безопасность:
  • Обязательное выполнение правильного заземления ТЭНа и всего оборудования.
  • Подключение должно осуществляться квалифицированным персоналом в соответствии с местными электротехническими нормами и правилами (ПУЭ – Правила устройства электроустановок).
  • Использование автоматических выключателей соответствующего номинала и устройств защитного отключения (УЗО) для предотвращения перегрузок, коротких замыканий и утечек тока.
• Монтаж с обеспечением герметичности:
  • Уплотнительное кольцо (прокладка) должно быть установлено между фланцем ТЭНа и посадочным местом в корпусе оборудования.
  • Необходимо обеспечить равномерное и достаточное затяжку крепёжных элементов фланца для предотвращения утечек рабочей среды.
• Качество рабочей среды (воды):
  • Для продления срока службы ТЭНа, особенно в системах отопления, крайне рекомендуется использовать деминерализованную, умягчённую или дистиллированную воду.
  • В регионах с жёсткой водой (высоким содержанием солей жёсткости) рекомендуется установка систем фильтрации или ионообменных умягчителей перед входом в систему.
  • Избегать использования воды с примесями песка, глины или других абразивных частиц.
• Температурный режим:
  • ТЭНы рассчитаны на работу с различными температурами теплоносителя, но необходимо сверяться с техническими характеристиками конкретной модели.
  • Следует избегать работы ТЭНа «всухую» (без наличия жидкости в зоне нагрева), так как это может привести к перегреву и выходу из строя нагревательного элемента.
• Минимальный уровень жидкости:
  • Необходимо обеспечить, чтобы нагревательный элемент был полностью погружён в жидкость во время работы.

Ценовой диапазон и доступность

На российском рынке ТЭНы мощностью 9 кВт доступны в широком ценовом диапазоне, который варьируется в зависимости от бренда, материала изготовления, комплектации и страны производства:

Разница в цене обусловлена не только материалом изготовления (нержавеющая сталь всегда дороже углеродистой), но и репутацией производителя, уровнем контроля качества, наличием сертификатов, дизайном фланца, типом уплотнений и предлагаемым гарантийным сроком. ТЭНы легко доступны в розничных магазинах отопительного оборудования, на крупных маркетплейсах (Ozon, Wildberries, Яндекс.Маркет), а также у специализированных дистрибьюторов промышленных компонентов.

Особенности эксплуатации при подключении 220 В

При однофазном подключении 220 В следует учитывать следующие моменты, критичные для безопасности и стабильности работы:

• Высокая нагрузка на сеть: Мощность 9 кВт при напряжении 220 В создаёт значительный ток (I = P/U = 9000 Вт / 220 В ≈ 41 А). Это требует использования медного кабеля соответствующего сечения. По рекомендациям электротехников, для такой нагрузки обычно требуется кабель сечением не менее 6 мм². Пренебрежение этим требованием может привести к перегреву кабеля, оплавлению изоляции и риску возгорания.
• Автоматические выключатели: Для защиты линии необходим автоматический выключатель (автомат) с номиналом, соответствующим токовой нагрузке. Как правило, используется автомат на 50 А (с характеристикой «C»).
• Согласование с электросетью: Перед установкой такого мощного ТЭНа в квартирных или домовых сетях необходимо обязательно проверить их суммарную допустимую нагрузку и техническую возможность подключения. Часто в старых домах или однофазных вводах такая мощность может быть недоступна или потребует модернизации электрощита и получения соответствующих разрешений от энергосбытовой компании. Рекомендуется проконсультироваться с квалифицированным электриком.
• Конфигурация подключения трёх трубок: Для достижения оптимального распределения нагрузки и снижения пиковых токовых нагрузок на одну фазу, при однофазном подключении 220 В часто используются схемы, где две трубки (по 3 кВт каждая) подключаются параллельно, а третья трубка (3 кВт) подключается отдельно. Это позволяет получить либо полную мощность 9 кВт, либо частичную (6 кВт или 3 кВт) при необходимости. Другие конфигурации также возможны, но требуют точного расчёта.
• Риски при неравномерном подключении: Неправильное подключение трубок может привести к неравномерному нагреву, перекосу фаз (в трёхфазных сетях) или преждевременному выходу из строя одной из трубок.

Дополнительные компоненты системы

Для полнофункциональной, безопасной и автоматизированной работы ТЭНа 9 кВт необходимы следующие дополнительные компоненты, которые часто приобретаются отдельно:

• Термостат: Автоматический регулятор температуры. Позволяет поддерживать заданную температуру теплоносителя, автоматически включая и выключая ТЭН. Существуют механические и электронные термостаты. Пример: термостаты для бойлеров, терморегуляторы для промышленных нагревателей.
• Термозащита (термопредохранитель): Устройство безопасности, которое отключает питание ТЭНа при достижении критической температуры, предотвращая перегрев и выход из строя.
• Реле времени: Для программирования циклов нагрева, например, для работы по ночному тарифу электроэнергии.
• Защитные реле и автоматические выключатели: Автоматические выключатели ( ABB, Schneider Electric, Legrand) для защиты от перегрузок и коротких замыканий, а также УЗО (Устройство Защитного Отключения) для защиты от утечек тока.
• Система фильтрации воды: Фильтры грубой и тонкой очистки, а также умягчители воды. Рекомендуются для продления срока службы ТЭНа, предотвращая образование накипи и минеральных отложений, особенно в регионах с жёсткой водой.
• Распределительные коробки и клеммники: Для безопасного и надёжного соединения электрических проводов.
• Обрезиненные прокладки (дополнительные): Могут потребоваться при повторной установке или замене уплотнений.

Обслуживание и профилактика

Для обеспечения длительной, надёжной и максимально эффективной работы ТЭНа 9 кВт рекомендуется проводить регулярное техническое обслуживание и профилактические мероприятия:

• Визуальный осмотр: Периодическая проверка состояния уплотнительных прокладок на фланце, отсутствия следов течи. Осмотр контактных соединений на предмет окисления или перегрева.
• Проверка герметичности: Убедиться в отсутствии протечек в месте крепления ТЭНа.
• Контроль качества воды: Регулярно проверять жёсткость воды в системе. При необходимости проводить замену фильтрующих элементов в системе водоподготовки или регенерацию ионообменных смол.
• Профилактика накипи:
  • Химическая очистка: Периодическое использование специализированных средств для удаления накипи.
  • Механическая очистка: Если накипь уже образовалась, может потребоваться аккуратное удаление мягкой щёткой или пластиковым скребком. Использование металлических инструментов запрещено, так как это может повредить покрытие трубки.
  • Профилактические добавки: Использование ингибиторов коррозии и накипеобразования в системах отопления.
• Электрический контроль: Проверка сопротивления изоляции ТЭНа между контактными выводами и корпусом. Это делается с помощью мегомметра и является важной процедурой для определения целостности нагревательного элемента и его изоляции.
• Проверка работы терморегулятора: Убедиться, что термостат корректно поддерживает заданную температуру и своевременно отключает/включает ТЭН.
• Соответствие нагрузкам: Убедиться, что электрические сети и защитные устройства соответствуют текущей нагрузке.

Современные ТЭНы мощностью 9 кВт представляют собой надёжное и энергоэффективное решение для нагрева воды и теплоносителей в самых разнообразных системах — от бытовых водонагревателей до промышленных установок. Их универсальность, возможность работы на разных напряжениях и продуманная трёхтрубная конструкция делают их популярным выбором. Правильный монтаж, использование качественных дополнительных компонентов и своевременное обслуживание являются залогом долгой и безаварийной службы такого оборудования.

Переход от базовых характеристик и особенностей выбора к более глубокому анализу внедрения, оптимизации и экономического эффекта позволит предприятиям максимально эффективно интегрировать мощные нагревательные элементы в свои производственные и инфраструктурные процессы.

Продвинутая практика и внедрение

Интеграция ТЭНов мощностью 9 кВт в существующие или новые B2B-системы требует не только понимания их технических особенностей, но и стратегического подхода к оптимизации затрат, повышению надёжности и обеспечению бесперебойной работы. Этот раздел фокусируется на практических аспектах внедрения, выборе оптимальных конфигураций и оценке экономического эффекта.

Ключевые критерии выбора оптимальной конфигурации

При выборе ТЭНа 9 кВт для конкретного B2B-применения, помимо базовых характеристик, следует учитывать ряд критически важных факторов:

• Требования к рабочей среде:
  • Химический состав: Наличие агрессивных веществ (кислот, щелочей, солей) требует использования ТЭНов из нержавеющей стали высших марок (например, AISI 316L) или специальных сплавов (титан, специальные покрытия).
  • Жёсткость воды: Высокая жёсткость воды способствует образованию накипи, которая снижает эффективность теплопередачи и может привести к перегреву и выходу ТЭНа из строя. В таких случаях предпочтительны ТЭНы с увеличенной площадью поверхности или специальные покрытия, а также обязательное использование систем водоподготовки.
  • Примеси: Наличие взвешенных частиц, песка, глины требует установки фильтров соответствующей степени очистки.
• Параметры электрической сети:
  • Наличие и стабильность трёхфазной сети 380 В: Для большинства промышленных и коммерческих объектов трёхфазная сеть является стандартом, позволяющим более эффективно распределить нагрузку и снизить токи на каждом проводнике.
  • Допустимая суммарная мощность: Необходимо убедиться, что электросеть объекта способна выдержать дополнительную нагрузку в 9 кВт без перегрузки.
  • Тип защитных устройств: Автоматические выключатели, УЗО должны соответствовать нормативным требованиям для такой мощности.
• Режим эксплуатации:
  • Непрерывный или периодический нагрев: Для непрерывной работы предпочтительны более мощные и долговечные ТЭНы из высококачественных материалов.
  • Требования к скорости нагрева: Мощность 9 кВт обеспечивает быстрый нагрев, но для больших объёмов может потребоваться более высокая мощность или комбинация нескольких ТЭНов.
  • Необходимость регулирования мощности: Трёхтрубная конструкция позволяет ступенчато регулировать мощность (3, 6, 9 кВт), что важно для систем с переменными потребностями в тепле.
• Требования к безопасности и сертификации:
  • Наличие сертификатов соответствия (например, ГОСТ, EAC) для промышленного применения.
  • Соответствие стандартам пожарной безопасности.
• Экономические соображения:
  • Первоначальная стоимость: Разброс цен от бюджетных до премиальных моделей.
  • Стоимость электроэнергии: Оценка операционных расходов.
  • Срок службы и стоимость обслуживания: Инвестиции в более дорогие, но долговечные ТЭНы могут окупиться за счёт снижения затрат на ремонт и замену.

Сравнительная таблица подходов к выбору и внедрению ТЭНов

Пошаговая реализация и интеграция

Внедрение ТЭНа 9 кВт в B2B-контексте — это многоэтапный процесс, требующий детального планирования и координации.

Этап 1: Оценка потребностей и технических требований (Спринт 1: 1-2 недели)

• Определение задачи: Какой объём воды/теплоносителя нужно нагреть? Какова требуемая температура? Какова частота и продолжительность использования? (Пример: обогрев производственного цеха, нагрев воды для моечных операций, подготовка горячей воды для сотрудников).
• Анализ существующей инфраструктуры:
  • Электрические сети: Напряжение, доступная мощность, состояние проводки, наличие трёхфазного ввода.
  • Системы водоснабжения/отопления: Объём ёмкости, материал трубопроводов, наличие фильтров, текущее качество воды.
  • Системы управления: Существующие контроллеры, датчики, возможность интеграции.
• Формирование требований к ТЭНу: Выбор материала трубок, типа крепления, необходимой мощности (или комбинации мощностей).
• Роли: Инженер-проектировщик, главный инженер, специалист по закупкам.
• Артефакты: Техническое задание (ТЗ), технико-экономическое обоснование (ТЭО).

Этап 2: Выбор оборудования и поставщика (Спринт 2: 1-2 недели)

• Исследование рынка: Поиск производителей и поставщиков, соответствующих требованиям.
• Сравнение предложений: Анализ технических характеристик, цен, условий поставки, гарантийных обязательств.
• Критерии выбора поставщика: Репутация, опыт, наличие сертификатов, скорость доставки, техническая поддержка.
• Роли: Специалист по закупкам, главный инженер, технический специалист.
• Артефакты: Сравнительная таблица предложений, протокол выбора поставщика.

Этап 3: Монтаж и подключение (Спринт 3: 2-4 недели, зависит от сложности)

• Подготовка места установки: Монтаж фланцевого соединения, проверка чистоты посадочного места.
• Подключение ТЭНа: Выполнение электрических соединений согласно схеме, установка уплотнений, затяжка фланца.
• Монтаж вспомогательного оборудования: Установка термостата, защитных устройств, системы водоподготовки (при необходимости).
• Электромонтажные работы: Подключение к щитку, прокладка кабелей, установка автоматов.
• Тестирование: Подача воды, проверка на герметичность, включение ТЭНа, проверка работы терморегулятора.
• Роли: Квалифицированный электрик, сантехник, инженер по эксплуатации.
• Артефакты: Акт выполненных работ, протокол пусконаладочных работ, инструкция по эксплуатации для персонала.
• Контроль качества: Тщательная проверка герметичности и электрических соединений перед подачей напряжения.

Этап 4: Оптимизация и мониторинг (Постоянно)

• Мониторинг энергопотребления: Установка счётчиков электроэнергии для отслеживания фактического расхода.
• Анализ производительности: Сравнение фактической скорости нагрева с проектной.
• Плановое обслуживание: Регулярная проверка и чистка ТЭНа (если вода жёсткая), замена уплотнений.
• Корректировка настроек: Оптимизация работы термостата для минимизации энергопотребления при сохранении требуемой температуры.
• Роли: Инженер по эксплуатации, специалист по энергоэффективности.
• Артефакты: Отчёты по энергопотреблению, журнал технического обслуживания.

Экономическая эффективность и ROI

Оценка экономической эффективности внедрения ТЭНа 9 кВт должна базироваться на комплексе факторов, превышающих простую стоимость самого элемента:

• Снижение операционных расходов:
  • Снижение энергопотребления: Применение современного, эффективно работающего ТЭНа по сравнению со старым или менее мощным аналогом. Расчёт экономии возможен на основе сравнения удельного энергопотребления (кВт*ч на 1 м³ нагретой воды).
  • Минимизация потерь тепла: Использование хорошей теплоизоляции ёмкости и трубопроводов.
  • Снижение затрат на ремонт и обслуживание: Инвестиции в долговечные компоненты окупаются за счёт сокращения простоев и стоимости ремонтных работ.
• Повышение производительности:
  • Сокращение времени нагрева: Мощность 9 кВт позволяет быстрее достигать требуемой температуры, что может ускорять производственные циклы.
  • Увеличение надёжности: Минимизация простоев оборудования, связанных с поломкой нагревательных элементов.
• Срок службы и амортизация:

Формула расчёта ROI (Return on Investment)

ROI (%) = (Общая экономия за период / Первоначальные инвестиции) * 100%

Где:

• Общая экономия за период = (Снижение затрат на энергию + Снижение затрат на обслуживание и ремонт + Экономический эффект от повышения производительности) * Срок эксплуатации.
• Первоначальные инвестиции = Стоимость ТЭНа + Стоимость монтажа + Стоимость вспомогательного оборудования (термостат, водоподготовка и т.д.).

Пример расчёта (Отраслевой ориентир)

Предположим:

• Система: Накопительный водонагреватель объёмом 500 л для производственных нужд.
• Старый ТЭН: 6 кВт, срок службы 2 года, энергоэффективность 85% (из-за накипи).
• Новый ТЭН: 9 кВт (с возможностью регулирования мощности), срок службы 7 лет, энергоэффективность 95% (при условии использования умягчённой воды).
• Стоимость электроэнергии: 10 руб/кВт*ч.
• Количество циклов нагрева в год: 1000 (нагрев до 60°C).
• Стоимость нового ТЭНа с монтажом и водоподготовкой: 25 000 руб.
• Стоимость старого ТЭНа с монтажом (1 раз за 6 лет): 8 000 руб.
• Стоимость обслуживания (ежегодная чистка): Старый — 2 000 руб/год, Новый — 1 000 руб/год (т.к. накипи меньше).

Расчёт экономии в год:

• Старый ТЭН:
  • Энергия на 1 цикл: (9 кВт * 1.18 ч (время нагрева)) / 0.85 (КПД) = 12.4 кВт*ч.
  • Годовое потребление: 12.4 кВт*ч/цикл * 1000 циклов = 12 400 кВт*ч.
  • Годовые затраты на энергию: 12 400 кВт*ч * 10 руб/кВт*ч = 124 000 руб.
  • Годовые затраты на обслуживание: 2 000 руб.
• Новый ТЭН:
  • Энергия на 1 цикл: (9 кВт * 1.18 ч (время нагрева)) / 0.95 (КПД) = 11.16 кВт*ч.
  • Годовое потребление: 11.16 кВт*ч/цикл * 1000 циклов = 11 160 кВт*ч.
  • Годовые затраты на энергию: 11 160 кВт*ч * 10 руб/кВт*ч = 111 600 руб.
  • Годовые затраты на обслуживание: 1 000 руб.

Годовая экономия = (124 000 + 2 000) — (111 600 + 1 000) = 126 000 — 112 600 = 13 400 руб.

Срок службы нового ТЭНа: 7 лет. Общая экономия за 7 лет = 13 400 руб/год * 7 лет = 93 800 руб.

Первоначальные инвестиции = 25 000 руб.

ROI = (93 800 руб / 25 000 руб) * 100% = 375.2%

Данный расчет является упрощённым и не учитывает множество факторов, таких как стоимость простоя оборудования, инфляция, изменение тарифов на электроэнергию, износ других компонентов системы.

Кейсы и паттерны внедрения

Паттерн 1: SMB (Малый и средний бизнес) – Автоматизация нагрева в прачечной

• Задача: Обеспечить стабильный нагрев воды для стиральных машин до 70°C в прачечной самообслуживания.
• Исходные условия: Ограниченный бюджет, однофазная сеть 220 В, необходимость минимизировать затраты на обслуживание.
• Решение: Установка блочного ТЭНа 9 кВт из нержавеющей стали (AISI 304) в накопительный бойлер объёмом 300 л. Использование качественного термостата с функцией защиты от перегрева и таймера для работы по ночному тарифу. Интеграция с системой оплаты: нагрев запускается только при наличии активной стиральной машины.
• Ключевые метрики: Среднее время нагрева ёмкости, энергопотребление на цикл стирки, количество обращений по техническим причинам.
• Результат: Сокращение времени ожидания для клиентов, снижение операционных расходов на электроэнергию за счёт оптимизации графиков нагрева.

Паттерн 2: Enterprise (Крупное предприятие) – Резервный нагрев в промышленном котельном контуре

• Задача: Обеспечить гарантированный резервный нагрев теплоносителя в системе отопления производственного цеха площадью 5000 м².
• Исходные условия: Существующий газовый котёл, трёхфазная сеть 380 В, высокая ответственность за бесперебойность отопления.
• Решение: Установка ТЭН-блока 9 кВт (возможно, с двумя ступенями мощности: 3+6 кВт) во вторичный контур системы отопления. ТЭН подключается через контактор, управляемый системой автоматики котла. Система настроена на включение ТЭНа при падении температуры ниже заданной на 5°C или в случае полного отключения основного котла. Использование ТЭНа из нержавеющей стали AISI 316L для работы с водогликолевой смесью.
• Ключевые метрики: Время перехода на резервный нагрев, температура теплоносителя в аварийном режиме, количество часов работы резервной системы в год.
• Результат: Гарантированное сохранение технологического процесса и комфортных условий для персонала даже при отказе основного источника тепла. Снижение риска остановки производства из-за холода.

Паттерн 3: Regulated Industry (Пищевая промышленность) – Нагрев воды для санитарной обработки

• Задача: Подготовка горячей воды (90°C) для санитарной мойки технологического оборудования в соответствии с санитарными нормами.
• Исходные условия: Строгие санитарные требования, трёхфазная сеть, необходимость точного контроля температуры и поддержания гигиеничности.
• Решение: Использование двух ТЭН-блоков по 9 кВт (суммарно 18 кВт) в проточной системе нагрева или в большом накопительном баке с многоступенчатым контролем температуры. Применение ТЭНов из высококачественной нержавеющей стали (AISI 316L) с гладкой поверхностью для минимизации адгезии загрязнений. Интеграция с системой SCADA для точного мониторинга температуры, давления и статуса ТЭНов. Установка датчиков уровня для защиты от работы «всухую».
• Ключевые метрики: Температура воды на выходе, время нагрева, соответствие санитарным нормам (HACCP), количество обслуженных циклов мойки.
• Результат: Обеспечение полного соответствия санитарным требованиям, повышение гигиеничности производственного процесса, сокращение времени на подготовку к мойке.

Планирование и управление рисками

При внедрении мощных нагревательных элементов важно предвидеть возможные риски и разработать меры по их минимизации:

• Риск перегрузки электросети:
  • Решение: Тщательный анализ доступной мощности, использование автоматических выключателей соответствующего номинала, установка программируемых реле или контроллеров для ограничения пиковых нагрузок (например, поочередный запуск нескольких ТЭНов).
• Риск выхода из строя ТЭНа:
  • Решение: Выбор качественных производителей, использование ТЭНов из подходящих материалов, установка резервных нагревательных элементов или блоков, наличие на складе запасных частей.
• Риск утечки или протечки:
  • Решение: Качественный монтаж с использованием исправных уплотнений, регулярная проверка герметичности, использование систем обнаружения протечек.
• Риск работы «всухую»:
  • Решение: Установка датчиков уровня жидкости, настройка термозащиты, обучение персонала правилам эксплуатации.
• Риск образования накипи:
  • Решение: Установка систем водоподготовки (фильтры, умягчители), использование ТЭНов из коррозионностойких материалов, регулярная очистка.
• Риск некорректного управления:
  • Решение: Использование надёжных термостатов и контроллеров, программирование логики работы, обучение персонала.
