Электрический ТЭН: Как выбрать идеальный для вашего оборудования

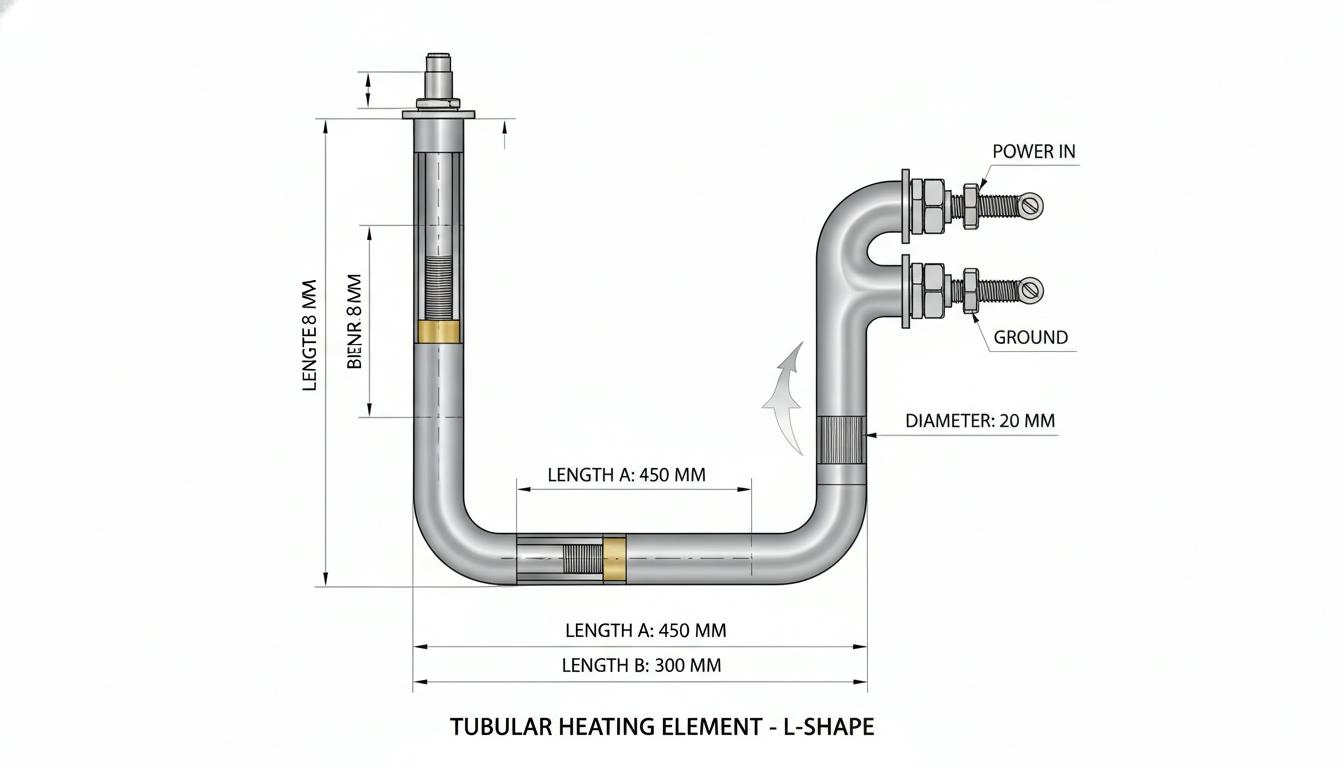

Что такое электрический ТЭН и его конструкция

ТЭН (трубчатый электрический нагреватель) — это устройство, представляющее собой металлическую трубку, внутри которой размещён резистивный нагревательный элемент. Основная функция ТЭНа заключается в преобразовании электрической энергии в тепло с целью нагрева различных сред, таких как воздух, вода или масла.

Корпусные материалы, из которых изготавливаются трубки, могут включать углеродистую сталь, нержавеющую сталь (например, марка 12Х18Н10Т) для жаропрочных и коррозионностойких решений, медь и керамику. Стандартные размеры трубок варьируются по диаметру от 5 до 18 мм и по длине от 200 до 6000 мм.

Виды электрических ТЭНов

Электрические ТЭНы могут классифицироваться по нескольким критериям:

1. По типу нагреваемой среды

• Воздушные ТЭНы: предназначены для нагрева воздуха в тепловентиляторах, конвекторах и сушильных камерах. Они могут быть гладкими или оребренными для повышения теплоотдачи.
• Водяные ТЭНы: используются в бойлерах и котлах. Существуют «мокрые» ТЭНы (в контакте с водой) и «сухие» (с изолирующей колбой).

2. По форме и конструкции

• Прямые (Ф1): простые трубки, чаще всего применяемые для нагрева жидких сред.
• Подковообразные (Ф2): имеют форму буквы U и позволяют разместить большую длину трубки в ограниченном пространстве. Широко используют в пищевой промышленности.
• Гибкие ТЭНы: могут принимать любые формы, подходят для равномерного нагрева сложных поверхностей.
• Оребренные: оснащены тонкими пластинами для увеличения площади теплоотдачи, но требуют больше пространства и имеют более высокую стоимость.

3. По назначению и способу крепления

• Патронные ТЭНы: имеют один свободный конец для простого монтажа через фланец.
• Блочные: несколько ТЭНов на общем фланце для увеличения мощности и равномерного прогрева.

Ключевые технические характеристики при выборе

При выборе электрического ТЭНа следует учесть следующие характеристики:

• Мощность: Бытовые ТЭНы имеют мощность от 0,3 до 2,5 кВт, тогда как более мощные, до 10 кВт, используются в промышленности.
• Напряжение: диапазон варьируется от 12 В до 600 В, но чаще всего применяется 220 В.
• Материал корпуса: Нержавеющая сталь устойчива к коррозии и высоким температурам (до 650°С), углеродистая сталь — до 450°С.
• Диаметр и длина трубки: влияют на мощность и компактность, самые распространённые диаметры — 8–13 мм.
• Поверхность теплоотдачи: Оребрение увеличивает эффективность, но требует больше места и стоит дороже.

Основные критерии выбора ТЭНа для вашего оборудования

1. Тип нагреваемой среды: для воды подходят «мокрые» и «сухие» ТЭНы из нержавеющей стали, для воздуха — гладкие или оребренные ТЭНы.
2. Мощность и напряжение: выбирайте в зависимости от объёма и характеристик нагреваемой среды.
3. Форма и монтаж: изогнутые или блоковые варианты лучше всего подходят для ограниченного пространства.
4. Материал изготовления: учитывайте химическую агрессивность среды и температурные режимы.
5. Температурный режим: стандартные ТЭНы рассчитаны на температуру до 430–450°С, жаропрочные версии — до 650°С.
6. Дополнительные функции: таймеры, турбонагрев и системы терморегуляции увеличивают удобство и безопасность эксплуатации.

Практические рекомендации

• Перед покупкой: убедитесь, что ТЭН соответствует вашему оборудованию по длине, диаметру и мощности.
• Оцените проводку: мощные ТЭНы требуют соответствующего сечения кабеля.
• Гигиенические требования: для пищевого оборудования подходят модели из нержавеющей стали с гладкой поверхностью.
• Для бытовых водонагревателей: оптимальны «сухие» ТЭНы, которые легче заменяются.

Таблица сравнения видов ТЭНов по характеристикам

Выбор электрического ТЭНа требует тщательного анализа и сравнения характеристик, чтобы обеспечить долгосрочную и безопасную эксплуатацию. Важно обратить внимание на специфику вашего оборудования и условий работы. Далее мы рассмотрим детали установки и эксплуатации ТЭНов, которые помогут вам максимально эффективно использовать данный элемент в вашей системе.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка электрического ТЭНа

Правильная установка электрического ТЭНа является ключевым шагом для обеспечения его эффективной и безопасной работы. Чёткое следование инструкциям и рекомендациям поможет избежать ошибок и проблем в будущем.

1. Подготовка к установке

• Инструменты и материалы: Перед началом работ подготовьте все необходимые инструменты, такие как отвертки, плоскогубцы, ключи. Также убедитесь, что имеются все комплектующие для монтажа.
• Проверка оборудования: Убедитесь, что ваше оборудование совместимо с выбранным ТЭНом, учитывая его мощность, размеры и тип подключения.

2. Процесс установки

1. Отключение электроэнергии: Прежде чем приступить к установке, обязательно отключите подачу электричества для безопасной работы.
2. Подключение: Если ваш ТЭН требует электрического подключения, соблюдайте порядок подключения проводов в соответствии с инструкцией производителя. Убедитесь в правильности подключения заземления.
3. Закрепление: Установите ТЭН на место, используя фланцы или другие элементы крепления, следуя рекомендациям по монтажу.
4. Проверка герметичности: В случае установки в водяной системе проверьте, что соединения герметичны, чтобы избежать протечек.

Эксплуатация и уход за ТЭНами

Правильная эксплуатация и регулярный уход за электрическими ТЭНами помогут продлить срок их службы и обеспечить эффективность нагрева.

1. Периодическая проверка

Рекомендуется регулярно проверять техническое состояние ТЭНа, включая:

• Износ и повреждения: Осматривайте ТЭН на наличие трещин, коррозии или других дефектов.
• Электрические подключения: Убедитесь, что все соединения надёжны и не имеют повреждений.

2. Очистка

В зависимости от типа среды, которую нагревает ТЭН, необходимо проводить его очистку:

• От накипи: Если ТЭН работает с водой, существует вероятность образования накипи, что может снижать эффективность работы. Используйте специальные очистители или растворы для удаления накипи.
• От загрязнений: Для воздушных ТЭНов рекомендуется периодически очищать их от пыли и других загрязнений.

3. Замена ТЭНа

При обнаружении серьёзных повреждений или ухудшении работы ТЭНа, его необходимо заменить. Следуйте инструкциям, представленным в первой части, чтобы выбрать подходящий ТЭН и правильно его установить.

Проблемы и их решение

Во время эксплуатации ТЭН могут возникнуть различные проблемы. Знание их возможных причин и решений поможет быстро восстановить работоспособность устройства.

1. Нагрев неэффективен

Причины и решения:

• Накипь на ТЭНе: Регулярная очистка поможет решить эту проблему.
• Недостаточная мощность: Убедитесь, что выбранный ТЭН соответствует требованиям вашего оборудования.

2. Протечка

Причины и решения:

• Неправильная установка: Проверьте правильность монтажа. Возможно, потребуется повторная установка.
• Износ уплотнений: В таком случае замените уплотнители на новые для предотвращения утечек.

3. Перегрев

Причины и решения:

• Сбой терморегулятора: Проверьте, исправен ли терморегулятор или необходимо ли его заменить.
• Слишком высокая мощность: Убедитесь, что оборудование не перегружено и соответствует установленным параметрам.

Дополнительные советы

• Использование защитных устройств: Установите автоматы или предохранители для защиты от коротких замыканий и перегрузок.
• Регулярное техобслуживание: Планируйте периодические технические осмотры для предотвращения неожиданных поломок.
• Обучение персонала: Обучите сотрудников, работающих с оборудованием, правилам безопасности и эксплуатации ТЭНов.

Следуя этим рекомендациям, вы сможете эффективно использовать электрический ТЭН в вашем оборудовании, обеспечивая его безопасность и долговечность.
