Электрический нагреватель нефти ТЭН модель D-8660 в комплекте с Взрывозащищённой Глендой Мощность, кВт: 20 Номинальное напряжение, В: 380

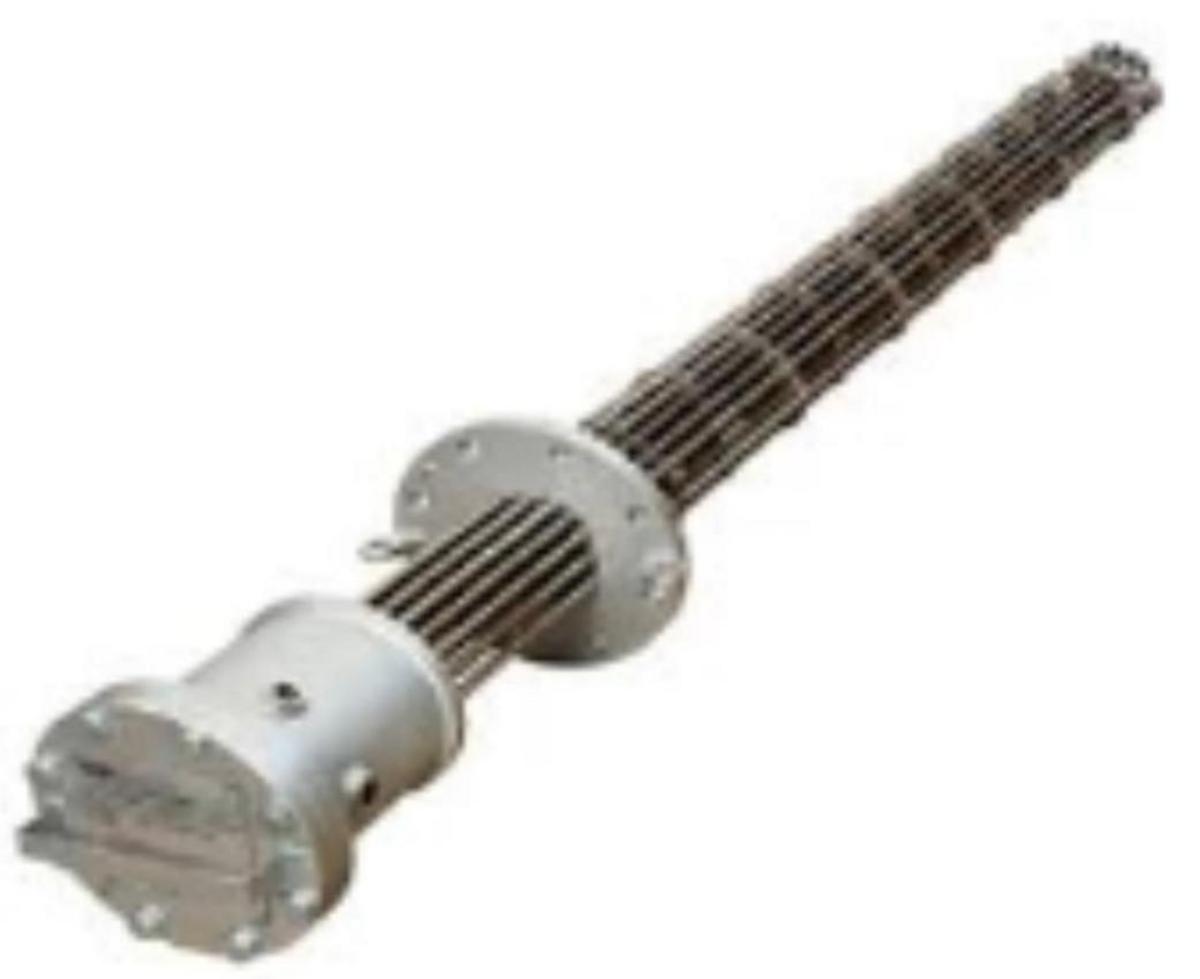

Электрический нагреватель нефти
ТЭН модель D-8660 в комплекте с Взрывозащищённой Глендой
Мощность, кВт: 20
Номинальное
напряжение, В: 380
Общая характеристика нагревателя D-8660
Основные параметры
| Параметр | Значение |
|---|---|
| Модель | D-8660 |
| Тип | Погружной электрический нагреватель (ТЭН) |
| Мощность | 20 кВт |
| Номинальное напряжение | 380 В (3-фазное) |
| Вид подключения | Фланцевое (диаметр фланца — 100 мм) |
| Погружная длина | 2200 мм (может варьироваться в зависимости от исполнения) |
| Материал оболочки | Нержавеющая сталь (AISI 316L) или Incoloy 825 (для агрессивных сред) |
| Взрывозащита | Ex de IIC T3 Gb, Ex tb IIIC T110°C Db |
| Степень защиты | IP66 |
| Классификация зон | Взрывоопасные зоны 1 и 2, газовые группы II A, II B, II C |
| Температурный класс | T3 (до 200°C), T110°C для пыли |
| Тип гленды | Взрывозащищённая (Ex d) |
| Контроль температуры | Встроенный термостат безопасности (ручной возврат), диапазон 20–150°C |
| Материалы корпуса | Углеродистая сталь, двухслойное покрытие RAL 7032 |
Принцип работы и конструкция
Нагреватель D-8660 конструктивно представляет собой погружной трубчатый электронагреватель (ТЭН), который устанавливается непосредственно в ёмкость с нефтью или другим вязким веществом. Внутри нагревателя расположена нихромовая спираль, изолированная керамическим наполнителем (оксидом магния), а внешняя оболочка выполнена из коррозионностойкой стали.
Взрывозащищённая гленда выполняет важную функцию, обеспечивая безопасный проход кабеля через стенку ёмкости и позволяя использовать оборудование в условиях взрывоопасной среды. Конструкция гленды соответствует стандарту Ex d, что минимизирует риск распространения взрыва во внешнюю среду.
Области применения
- Подогрев нефти и нефтепродуктов в резервуарах, цистернах, баках.
- Обогрев технологических ёмкостей на нефтеперерабатывающих заводах.
- Поддержание температуры в трубопроводах и ёмкостях для транспортировки вязких жидкостей.
- Использование в условиях взрывоопасных зон на нефтеперерабатывающих и нефтедобывающих предприятиях.
Особенности и преимущества
- Высокая мощность: 20 кВт позволяет быстро и эффективно нагревать большие объёмы нефти.
- Взрывозащита: Соответствие международным стандартам обеспечивает безопасность эксплуатации.
- Надёжность: Коррозионностойкие материалы (AISI 316L, Incoloy 825) обеспечивают долгий срок службы.
- Безопасность: Встроенный термостат предотвращает перегрев и аварийные ситуации.
- Удобство монтажа: Фланцевое подключение упрощает установку нагревателя.
- Гибкость: Возможные вариации длины погружной части и исполнения под разные задачи.
Технические требования и условия эксплуатации
- Температура окружающей среды: от -20°C до +50°C
- Температура нагреваемой среды: до 150°C
- Давление в ёмкости: до 6–20 кг/см² (в зависимости от исполнения)
- Влажность: до 95% при 20°C
- Срок службы: не менее 8 лет
- Гарантийный срок: 12 месяцев
Монтаж и эксплуатация
- Подготовка ёмкости: очистка от остатков продуктов, проверка герметичности.
- Установка нагревателя: фланцевое соединение с ёмкостью, герметизация.
- Подключение кабеля: через взрывозащищённую гленду, соблюдение правил электробезопасности.
- Подключение к электросети: 380 В, 3-фазное питание.
- Настройка термостата: установка желаемой температуры нагрева.
- Пусконаладочные работы: проверка работы нагревателя, отсутствие утечек и корректность показаний термостата.
Безопасность и нормативы
- Соответствие требованиям ПБ 03-585-03, ПУЭ, ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99.
- Установка автоматических защитных устройств (УЗО, автоматические выключатели) обязательна.
- Регулярный технический осмотр и обслуживание обеспечивают безопасную эксплуатацию.
Сравнение с аналогами
| Параметр | D-8660 | НЭВТ | LVK D-8660 |
|---|---|---|---|
| Мощность | 20 кВт | 3,75–9,45 кВт | 0,8 кВт |
| Напряжение | 380 В | 220/380 В | 220 В |
| Взрывозащита | Ex de IIC T3 Gb | 1ExdIICT3Gb x | Ex de IIC T2 |
| Степень защиты | IP66 | IP67 | IP66 |
| Применение | Жидкости (нефть, масло) | Жидкости (масло, вода) | Воздух |
| Материал оболочки | AISI 316L, Incoloy 825 | Сталь | Сталь |
Дальнейшие аспекты эксплуатации и обслуживания
В следующей части статьи мы рассмотрим более подробно особенности эксплуатации электрического нагревателя нефти D-8660, а также советы по его правильному обслуживанию и диагностике возможных неисправностей.
Дальнейшие аспекты эксплуатации и обслуживания
После установки нагревателя D-8660 следует уделить внимание его эксплуатации и регулярному обслуживанию для обеспечения безопасной и эффективной работы. В этом разделе будут рассмотрены основные рекомендации и необходимые действия по уходу за оборудованием.
Регулярная проверка и обслуживание
Для поддержания надежности и долговечности ТЭНа D-8660 важно осуществлять регулярные проверки его состояния:
- Проверка электрических соединений: необходимо периодически осматривать все электрические соединения на предмет коррозии и надежности. В случае обнаружения дефектов рекомендуется выполнить замену соединений или прокладок.
- Обследование нагревательного элемента: для предотвращения перегрева и выхода из строя внутренней части ТЭНа важно периодически проверять состояние нихромовой спирали. Если визуально наблюдаются повреждения, следует произвести замену.
- Контроль работы термостата: необходимо проверять корректность настройки термостата и его работоспособность, чтобы предотвратить перегрев нефтепродуктов и обеспечить безопасность эксплуатации.
- Очистка от отложений: в местах, где возможно накапливание отложений (например, вблизи подключения), рекомендовано проводить регулярную очистку. Это позволит избежать ухудшения теплопередачи и повысит эффективность работы нагревателя.
- Тестирование системы безопасности: важно регулярно проверять работоспособность автоматических защитных устройств (УЗО, автоматических выключателей). Это необходимо для предотвращения электрических аварий.
Подготовка к эксплуатации в холодное время года
Перед началом эксплуатации ТЭНа D-8660 в условиях низких температур рекомендуется выполнить следующие действия:
- Прогрев ёмкости: при низких температурах необходимо обеспечить предварительный прогрев ёмкости с нефтепродуктами до температуры выше точки кристаллизации, чтобы избежать загустевания.
- Изоляция трубопроводов: рекомендуется использовать теплоизоляцию для трубопроводов, чтобы минимизировать потери тепла и обеспечить стабильную температуру нагрева.
- Проверка системы обогрева: перед началом холодного сезона следует убедиться в исправности системы обогрева, чтобы избежать повреждения элементов из-за замерзания жидкости.
Решение возможных неисправностей
При эксплуатации нагревателя могут возникать некоторые неисправности. Ниже приведены распространенные проблемы и методы их устранения:
| Проблема | Возможные причины | Решение |
|---|---|---|
| Нагреватель не включается | Неисправность сети, повреждение кабеля | Проверить электросети и кабели, выполнить их замену при необходимости |
| Слишком высокая температура нагрева | Неисправный термостат | Проверить работоспособность термостата и выполнить его замену |
| Низкая эффективность нагрева | Загрязнение нагревательного элемента или накопление отложений | Очистить нагревательный элемент и удалить отложения из ёмкости |
| Постоянные сбои в работе | Перепады напряжения в электросети | Установить стабилизатор напряжения или проверять его работу |
Срок службы и гарантии
Нагреватель D-8660 при правильной эксплуатации и регулярном обслуживании может служить не менее 8 лет. Гарантия на оборудование составляет 12 месяцев, в течение которых производитель рекомендует проводить техническое обслуживание. Важно следить за соблюдением условий эксплуатации, особенно в агрессивных средах.
Выводы о нагревателе D-8660
В последующих разделах статьи мы продолжим изучение различных применений электрического нагревателя D-8660, решений для повышения его эффективности, а также сравнения с другими моделями на рынке.
