Электрические тэны для нагрева воздуха: выбираем лучшее решение

Устройство и принцип работы воздушных ТЭНов

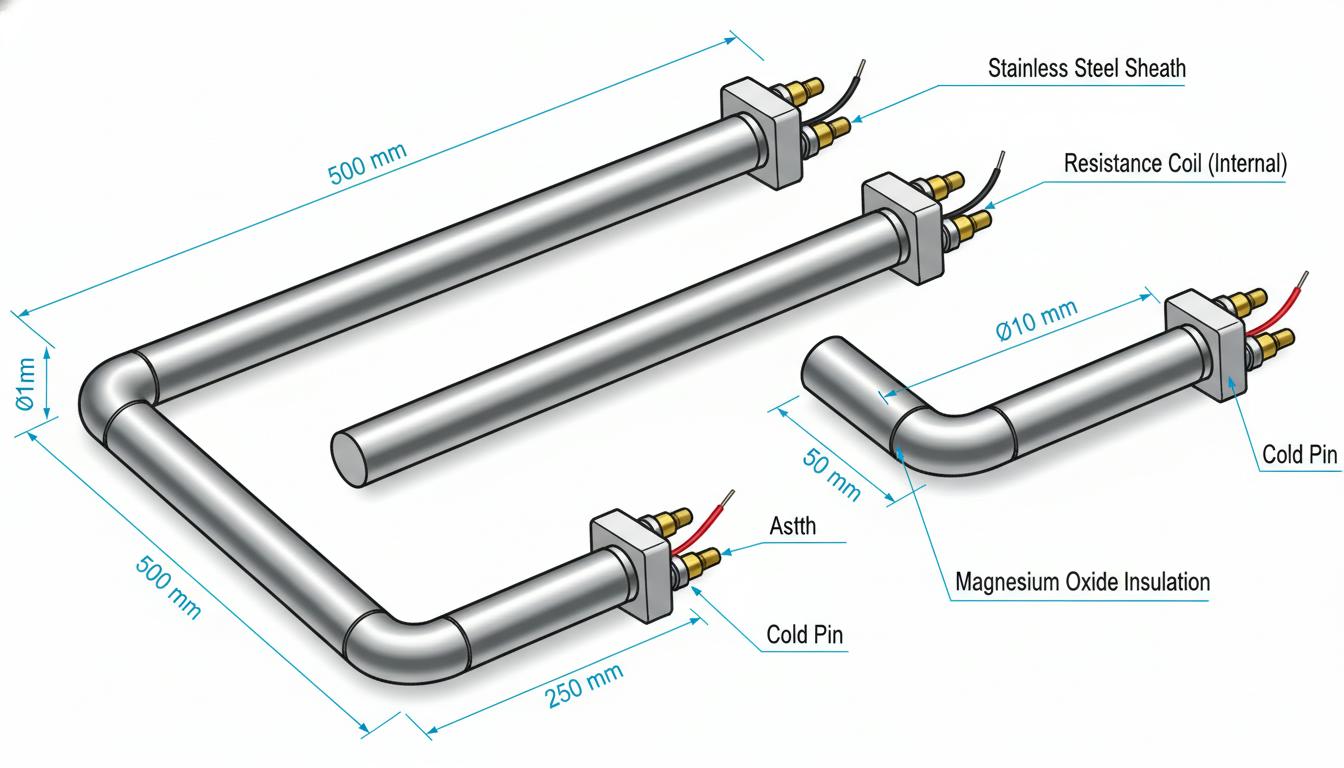

Конструкция воздушного ТЭНа отличается простотой и надежностью, что обеспечивает его долговечность и безопасность в эксплуатации. Основными компонентами устройства являются металлическая трубка (оболочка), внутри которой находится токопроводящая спираль, изготовленная из нихрома или фехраля. Спираль изолирована диэлектриком, который обычно представляет собой периклаз (оксид магния с примесями других оксидов). Данная конструкция позволяет избежать коротких замыканий и обеспечивает равномерное распределение тепла.

Принцип работы ТЭНа заключается в нагреве спирали электрическим током, достигающим температур 450–600 °C, а в некоторых случаях и до 1000 °C. Тепло передается от спирали через диэлектрик на металлическую оболочку, а затем — на окружающий воздух путем конвекции. Воздух, проходящий вдоль или вокруг ТЭНа, нагревается и циркулирует, создавая комфортный температурный режим. Напряжение, подаваемое на контактные выводы, может быть различным (12 В, 220 В, 380 В и т.д.), что позволяет легко адаптировать ТЭН под разные системы.

Ключевой параметр, о котором следует помнить, — это удельная мощность. Превышение рекомендуемого значения может привести к перегреву и поломке нагревателя, в то время как недостаточная мощность может не обеспечить нужную теплоотдачу. Для воздушных ТЭНов существуют нормы удельной мощности, которые зависят от скорости потока воздуха: в спокойной среде требуются более низкие значения, а в движущейся — более высокие.

Виды воздушных ТЭНов и их конструктивные особенности

Воздушные ТЭНы можно классифицировать по нескольким параметрам: форме, материалу оболочки, типу монтажа и механизму теплообмена. Они могут быть прямыми, U-образными, оребренными или согнутыми для облегчения установки в ограниченных пространствах.

Материалы оболочки

Материал, из которого изготовлена оболочка ТЭНа, определяет его стойкость к коррозии, теплоотдачу и срок службы. Рассмотрим основные варианты:

С точки зрения большинства применений, нержавеющая сталь является предпочтительной из-за идеального баланса всех характеристик.

Формы и конфигурации

Различные формы и конфигурации ТЭНов интуитивно хорошо воспринимаются по их функциональности:

• Прямые и согнутые: предназначены для компактных установок в воздуховодах.
• Оребренные: лента из нержавеющей или углеродистой стали, увеличивающая площадь теплообмена на 30–50% и повышающая мощность без увеличения размеров.
• Ввинчиваемые (резьбовые): подходят для бытовых приборов, таких как кофеварки и посудомойки.
• Фланцевые: применяются в промышленности с возможностью подключения термостатов.

Диаметры трубок варьируются от 8 до 18 мм, а длины — от 280 до 6000 мм. Мощность ТЭНов может колебаться в диапазоне от 100 Вт до 10 кВт и более.

Применение воздушных ТЭНов

ТЭНы для нагрева воздуха универсальны и находят применение в самых различных сферах:

• Бытовые системы: конвекторы, тепловые пушки, тепловые завесы, саунные печи (электрокаменки).
• Промышленные: электрокалориферы, сушильные камеры, обогрев цехов, системы вентиляции.
• Специализированные устройства: кофеварки и посудомойки с воздушным обдувом.

В зависимости от условий эксплуатации: в спокойной среде ТЭНы предпочтительны для локального нагрева, а в движущейся среде — с помощью вентиляторов для обеспечения равномерного теплообмена.

Критерии выбора лучшего ТЭНа для нагрева воздуха

Определение наиболее подходящего ТЭНа связано с конкретными задачами и расчетами. Расчет мощности нагревателя осуществляется по формуле: Q = m * c * ΔT / t, где:

• m — расход воздуха,
• c — теплоемкость,
• ΔT — требуемый подъем температуры,
• t — время, за которое необходимо достичь нужной температуры.

Рекомендуемая удельная мощность для нагрева воздуха составляет 2–5 Вт/см².

Ключевые критерии

1. Мощность и удельная мощность: соответствие подачи воздуха (1–10 кВт). Недопустимо превышение.
2. Материал: для долговечности — нержавейка, для быстрой теплоотдачи — медь.
3. Форма и оребрение: оребренные конструкции эффективно повышают теплоотдачу.
4. Напряжение: 220 В для бытовых нужд, 380 В для промышленных.
5. Терморегуляторы: обязательны для безопасного и контролируемого обогрева.
6. Условия среды: высокая влажность требует нержавейки, чистый воздух — углеродистую сталь.
7. Монтаж: резьба или фланец, наличие креплений.
8. Дополнительные параметры: защита от перегрева, аноды для влажной среды, срок службы.

Сравнение мокрых и сухих ТЭНов

Хотя воздушные ТЭНы всегда являются «сухими», полезно сравнить их с мокрыми аналогами:

Эти аспекты подчеркивают преимущества сухих ТЭНов для нагрева воздуха.

Топ-рекомендации моделей

Основываясь на характеристиках, для воздушных ТЭНов выделяются следующие модели:

• Electrolux RF64 2 кВт: выполнен из нержавеющей стали, с фланцевым подключением.
• Polaris 2500W Premium: предлагает режимы от 1 до 2,5 кВт, оснащён низкотемпературной пайкой.
• THERMOWATT RF VE 2500W: из медно-латунного сплава, антикоррозийный.
• Оребренные модели от VKSTEN: идеально подходят для калориферов.

Важно перед выбором аккуратно измерить посадочное место и учитывать отзывы на совместимость с системами.

Преимущества и недостатки воздушных ТЭНов

Плюсы

• Эффективность: КПД до 90–95%.
• Безопасность: отсутствие открытого пламени и кратких замыканий.
• Компактные размеры и разнообразные формы.
• Легкость в установке и замене.
• Возможность контроля с помощью терморегуляторов.

Минусы

• Риск перегрева без должной вентиляции.
• Подверженность коррозии в агрессивной среде (устраняется выбором правильного материала).
• Образование накипи в условиях плохого качества воздуха (что менее вероятно).

Советы по установке, эксплуатации и обслуживанию

Установка (пошагово)

1. Подготовка: отключите питание и проверьте совместимость по мощностям и фланцам.
2. Монтаж: ввинтите или прижмите фланец, оставив зазор 10–20 см для воздуха.
3. Подключение: соедините выводы и установите терморегулятор.
4. Вентиляция: установите вентилятор для достижения скоростей потока более 0,5 м/с.
5. Пуск: настройте максимальную температуру в пределах 200–300 °C и протестируйте устройство.

Эксплуатация

• Не превышайте удельную мощность для избежания перегрева.
• Используйте терморегуляторы для циклической работы нагревателя.
• В промышленных системах программируйте управление по нагрузкам.

Обслуживание

• Очистка от пыли и накипи раз в 6–12 месяцев.
• Проверка состояния изоляции с помощью мультиметра.
• Ежегодная замена анода (если предусмотрен).
• Регулярная профилактика в зависимости от условий эксплуатации.

Типичные ошибки при использовании включают неверный расчет мощности, несоблюдение требований к вентиляции и использование некачественных материалов, что может привести к повреждениям или неисправностям.

Перспективы и инновации

Современные ТЭНы начинают интегрировать технологии IoT для удаленного контроля, что позволяет пользователям управлять системой отопления через мобильные приложения. В ближайшие годы ожидается рост популярности энергоэффективных спиралей с низким потреблением, а также развитие оребренных моделей, изготовленных из нержавеющей стали, которые будут соответствовать требованиям «зеленых» систем отопления.

К следующей части статьи можно перейти, рассмотрев более детально особенности ТЭНов, их эксплуатацию в различных условиях и конкретные примеры применения для достижения максимальной эффективности нагрева воздуха.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и экономичность воздушных ТЭНов

При выборе электрических ТЭНов для нагрева воздуха одним из ключевых моментов является их эффективность и экономичность. Первым делом, стоит отметить, что коэффициент полезного действия (КПД) воздушных ТЭНов колеблется в пределах 90–95%. Это делает их одним из самых эффективных способов обогрева, особенно когда речь идет о необходимости быстрого нагрева воздуха.

Энергетическая эффективность ТЭНов также зависит от выбранного материала, конструкции и типа установки. Например, модели с оребрением имеют значительно увеличенную площадь теплообмена, что позволяет минимизировать потери энергии и сократить время на нагрев.

Технологические инновации в области ТЭНов

Современные технологические достижения также влияют на дизайн и функциональность ТЭНов. В частности, интеграция IoT-технологий в управления системами обогрева становится всё более популярной. Эти решения предоставляют возможность удаленного контроля и мониторинга состояния оборудования, что позволяет не только оптимизировать расход электроэнергии, но и значительно повысить безопасность эксплуатации.

Кроме того, увеличивается интерес к использованию высокоэффективных спиралей с низким потреблением, что позволяет снизить общие затраты на электроэнергию без ущерба для производительности.

Примеры успешного применения воздушных ТЭНов

Чтобы понять, как ТЭНы могут вносить вклад в улучшение систем отопления, рассмотрим несколько примеров их успешного применения в различных областях.

Бытовые системы

В бытовых условиях воздухонагреватели используют для обогрева жилых помещений, создания комфортной атмосферы в ванных комнатах и саунах. Например, ТЭНы могут быть установлены в тепловых пушках, обеспечивая быстрое и эффективное обогревание. Их использование в теплых полах также демонстрирует высокую эффективность: за короткое время достигается необходимая температура без нерациональных затрат энергии.

Промышленные применения

Нагреватели используются в различных промышленных системах, включая электрокалориферы для сушки и обогрева производственных помещений. В таких условиях значительное значение имеет возможность точного контроля температуры в процессе, который требует соблюдения определенных стандартов.

Специализированное оборудование

ТЭНы с воздушным обдувом находят применение в кофеварках и посудомойках, что обеспечивает вовлечение в процесс гибридных технологий. Например, в кухонных приборах они значительно уменьшают время, необходимое для нагрева воды или воздуха, а также повышают эксплуатационную надежность.

Проблемы и решения при использовании ТЭНов

При использовании ТЭНов также могут возникнуть определенные проблемы. Одним из распространенных недостатков является склонность к перегреву, если устройство работает без достаточной вентиляции. Чтобы избежать подобных ситуаций, обязательно необходимо следить за работой системы, обеспечивать регулярную очистку от пыли и проводить техническое обслуживание.

Другой аспект — выбор подходящего материала в зависимости от сред, с которыми будет работать ТЭН. Например, использование углеродистой стали может быть оправдано в условиях чистого и сухого воздуха, но в условиях повышенной влажности предпочтительно использовать нержавеющие сплавы для минимизации коррозии.

Перспективы развития ТЭНов

Существующие тренды в области нагревательных технологий предполагают дальнейшее развитие ТЭНов с акцентом на их энергоэффективность и минимизацию экологического следа. Ожидается, что в ближайшие годы производители будут внедрять новые сплавы и конструкции, которые будут обеспечивать еще большую эффективность при меньших затратах на электроэнергию.

Также стоит отметить, что с учетом глобальных трендов на устойчивое развитие, ТЭНы будут адаптироваться к использованию в системах с низким или нулевым уровнем выбросов углерода, что откроет новые горизонты для их применения.

Таким образом, воздушные ТЭНы, благодаря своим преимуществам, становятся неотъемлемой частью как бытовых, так и промышленных систем обогрева, а их дальнейшее развитие открывает новые возможности для более эффективного и безопасного использования.
