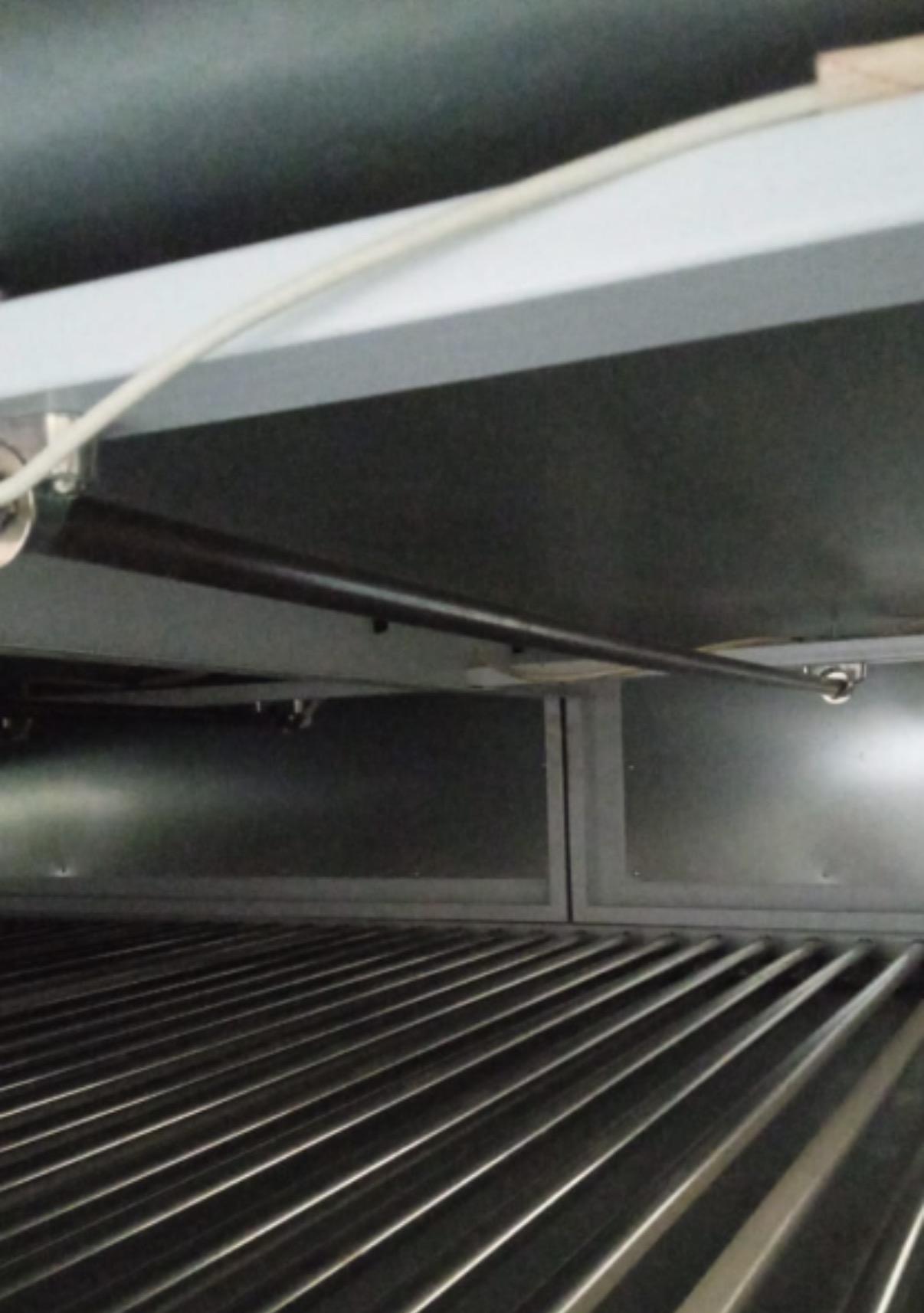

Линейная ИК-лампа для тоннельной сушилки ЛКМ (покрасочный сушильный туннель). Мощность: 1,2 kW (1200 W). Геометрия: Длина колбы (без концевиков): 1045 мм Электрика: Рабочее напряжение 220 В. Тип излучателя: Коротковолновая галогенная ИК-лампа (аналог КГТ для сушки краски).
Линейная ИК-лампа для тоннельной сушилки ЛКМ (покрасочный сушильный туннель).
Мощность:
1,2 kW (1200 W).
Геометрия:
Длина колбы (без концевиков): 1045 мм
Электрика:
Рабочее напряжение 220 В.
Тип излучателя:
Коротковолновая галогенная ИК-лампа (аналог КГТ для сушки краски).
Технические характеристики конкретной лампы
Данная модель — линейный излучатель с высокой удельной мощностью, предназначенный для интеграции в модульные туннельные сушилки. Ключевые параметры:
| Параметр | Значение | Примечание |
|---|---|---|
| Мощность | 1,2 кВт (1200 Вт) | Обеспечивает высокую плотность излучения для ЛКМ на органической и водной основе |
| Длина колбы (без концевиков) | 1045 мм | Линейная геометрия для равномерного покрытия конвейерной зоны шириной 650–1320 мм |
| Рабочее напряжение | 220 В | Однофазное питание, совместимо с бытовыми/промышленными сетями 50 Гц |
| Тип излучателя | Коротковолновая галогенная ИК-лампа (аналог КГТ) | Температура нити 800–850°C, срок службы >= 15 000 часов; аналогична карбоновым ИКЛ-1,0 |
| Диаметр колбы (типичный) | 15 мм | Стандарт для линейных ИК-ламп в сушилках, удобен для монтажа в рефлекторы |
Галогенные элементы (как КГТ) превосходят традиционные кварцевые за счет добавления галогена, что предотвращает потемнение колбы и поддерживает стабильную эмиссию коротких волн, критическую для сушки ЛКМ без перегрева поверхности.
Принцип работы в тоннельной сушилке ЛКМ
В покрасочном сушильном туннеле лампы размещаются в рядах внутри рефлекторов из нержавеющей стали (SUS430), создавая терморезонансный эффект: отраженное ИК-излучение возвращается в зону нагрева, выравнивая мощность до 70 кВт/м² на поверхности.
- Коротковолновое излучение поглощается пигментами ЛКМ, вызывая молекулярное возбуждение и испарение растворителей за 10–15 сек при 11,5 кВт/м² (в отличие от 20–25 сек для горячего воздуха 30–45°C).
- Интеграция с конвейером: лампы зонально регулируются по высоте (над тефлоновым ремнем шириной 650–800 мм, скорость 1–20 м/мин), с вентиляцией для отвода паров и охлаждения.
- Контроль: микропроцессорный ПИД-регулятор (±1°C) сравнивает заданную и реальную температуру (0–250°C), корректируя мощность ламп.
Для ЛКМ на водной основе комбинируют с ламинарным воздухом, в то время как для кислотных добавляют низкодавленные лампы TL/03/05 на входе.
Сравнение с аналогичными ИК-лампами и системами
Линейные лампы мощностью 1–1,2 кВт представляют собой оптимальное решение для компактных туннелей. Ниже представлена сравнительная таблица:
| Тип лампы/системы | Мощность (Вт) | Длина (мм) | Напряжение (В) | Время сушки ЛКМ (сек) | Применение |
|---|---|---|---|---|---|
| Коротковолновая галогенная (КГТ, данная модель) | 1200 | 1045 | 220 | 10–15 | Туннели ЛКМ, шелкография |
| Карбоновая ИКЛ-1,0 | 1000 | 690 | 220 | 10–20 | Индивидуальные сушки |
| Зональные ИК (250–500 Вт/шт) | 250–500 | Варьируется | 220/400 | 15–25 | Туннели с рефлекторами |
| Двойная ИК (NT13-02W) | 2000 (2×1000) | — | 220 | 5–10 | Ускоренная сушка с отражателями |
| УФ-лампы (галлиевые) | 420–5600 | — | 380 | 2–4 мин | Пигментированные УФ-ЛКМ |
Галогенные КГТ могут быть эффективнее длинноволновых (3–10 мкм) на 20–30% по скорости отверждения ЛКМ, однако требуют вентиляции для отвода озона и паров.
Применение в тоннельных сушилках ЛКМ: Примеры систем
Лампы интегрируются в модульные туннели для покраски автомобилей, мебели и текстиля. Характеристики типичных систем представлены в таблице ниже:
| Модель туннеля | Мощность (кВт) | Длина камеры (мм) | Ширина (мм) | Скорость (м/мин) | Особенности |
|---|---|---|---|---|---|
| JM-TR-2 | 9 | 1700 | 650 | 1–5 | Тефлон-ремень, микроконтроль температуры, вентиляция |
| ND3065 | 9 | 3000 | 650 | 0–20 | Конвекция, подъемный кожух, 500 шт/час |
| IRD-80200 | 12 | 2000 (нагрев) | 800 | Регулируемая | 4 зоны температуры, вытяжка 1–5 м³/мин |
| CoatingLine (15кВт) | 15 | 6000 | 1320 | 0–20 | Трехфазное 380В, ролики |
Данные лампы используются в шелкографии и трансферах для пластизолевых красок, а также в ЛКМ для желирования и полной полимеризации. Производительность достигает до 500 деталей в час при скорости 20 м/сек.
Преимущества коротковолновых галогенных ИК-ламп в сушке ЛКМ
- Эффективность: время сушки сокращается на 40–50% по сравнению с конвекцией, с энергосбережением до 30% благодаря отражающим панелям, которые обеспечивают возврат 99% излучения.
- Равномерность: зональное размещение и обдув обеспечивают температурное отклонение ±1°C, предотвращая дефекты, такие как пузыри и трещины.
- Долговечность: срок службы свыше 15 000 часов, устойчива к воздействию влаги; используется нержавеющая сталь и тефлон.
- Экономия: низкое потребление (1,2 кВт на 1 м зоны); возможность использования комбинаций UV и ИК для гибкости.
- Безопасность: защитные меры от утечки излучения, системы охлаждения и регулируемые задвижки.
Монтаж, обслуживание и типичные ошибки
Пошаговый монтаж лампы в туннель:
- Установите рефлекторы из нержавеющей стали на высоте 50–100 мм над конвейером.
- Подключите устройство к сети 220В через ПИД-регулятор; убедитесь в заземлении TN-S/TT.
- Разместите лампу (1045 мм) горизонтально, зафиксируйте концевики и проверьте фокусировку излучения.
- Настройте вентиляцию (диаметр 100 мм, отвод 1–5 м³/мин) и скорость ремня (0–20 м/мин).
- Тестируйте: проверьте нагрев до 150°C за 25 минут, результаты отображаются на дисплее.
Обслуживание:
- Чистка: поднимайте кожух газовыми пружинами еженедельно.
- Замена: каждые 15 000 часов; избегайте перегрева (более 850°C).
- Ошибки: неправильная высота установки (нестабильный нагрев), отсутствие вытяжки (накопление паров) и игнорирование калибровки (избыточное пересыхание ЛКМ).
Расчет зоны: для туннеля длиной 2500 мм потребуется примерно 8–10 ламп по 1,2 кВт (общая мощность 9–12 кВт), обеспечивая покрытие 1 м² при 11,5 кВт/м².
Перспективы и инновации
Современные туннели выводят на рынок инновационные решения, комбинируя ИК с UV-лампами (галлиевыми лампами 420 Вт), что позволяет достигать 120 Вт/см² и сушки 5 сторон детали практически мгновенно. Тренд на модульность включает длины туннелей от 2 до 6 м и опции роликовых конвейеров для обработки хрупких деталей. Экономия энергии посредством терморезонанса способствует снижению эксплуатационных расходов на 20–30%.
Эта лампа является неотъемлемым элементом для высокопроизводительных линий покраски, обеспечивая качество отделки без дефектов. Для подбора аналогов используйте формы производителей.
Эффективные системы контроля температуры
Для достижения оптимальных результатов сушки и полимеризации лакокрасочных материалов (ЛКМ) в тоннельных сушилках, ключевым аспектом является система контроля температуры. Микропроцессорные системы управления, такие как ПИД-регуляторы, обеспечивают необходимую точность и стабильность процесса. Они позволяют отслеживать реальные показатели температуры в режиме реального времени и производить автоматическую коррекцию мощности ламп.
Использование таких систем гарантирует, что температура в зоне сушки остается в пределах допустимых значений, что предотвращает перегрев и повреждение ЛКМ. Важно, что настройка регуляторов осуществляется с учетом типа применяемой краски, что позволяет оптимизировать процесс для разных условий эксплуатации.
Особенности и преимущества модульных компонентов
Модульные туннели, в которые интегрированы линейные ИК-лампы, позволяют гибко адаптировать систему к различным производственным требованиям. В зависимости от типа обрабатываемых материалов и необходимой скорости сушилки, модули могут быть собраны или разобраны, что упрощает процесс технического обслуживания и модернизации.
К примеру, возможность добавления дополнительных секций или смены конфигурации ламп дает право производителям настраивать линию под конкретные задачи, что значительно повышает производительность и качество финишной отделки.
Преимущества использования системы вентиляции
Эффективная система вентиляции играет важную роль в процессе сушки. Основная задача вентиляции — отвод паров растворителей и избытка тепла, что способствует стабильной работе оборудования и сохранению качества производимых ЛКМ. Важным элементом вентиляционной системы является возможность регулировки интенсивности потока воздуха, что позволяет подстраиваться под разные типы материалов и условия работы.
Ошибки и их влияние на производственный процесс
Некорректная эксплуатация оборудования может привести к существенным проблемам, включая ухудшение качества покрытия и снижение производительности. Распространенные ошибки включают:
- Неправильная настройка температуры: Это может привести к пересыханию или недостаточному отвердеваю ЛКМ, что недопустимо для достижения желаемого результата.
- Отсутствие регулярного обслуживания: Пренебрежение чисткой и заменой ламп может сократить срок их службы и ухудшить эффективность сушки.
- Неправильные параметры вентиляции: Если система не справляется с отводом паров, это может привести к образованию конденсата и повреждению оборудования.
Требования к питанию и электробезопасности
При монтаже и эксплуатации линейных ИК-ламп необходимо строго соблюдать требования к питанию. Лампы должны быть подключены к сети 220 В через соответствующие автоматические выключатели, что уменьшает риск перегрузок и коротких замыканий. Также важно предусмотреть надежные системы заземления и защиту от перенапряжений.
Электробезопасность является основополагающим аспектом, особенно в условиях промышленного производства. Регулярные проверки на соответствие нормам и стандартам обеспечивают безопасность персонала и долгосрочную эксплуатацию оборудования.
Основные направления для инноваций
Будущее технологий сушки ЛКМ связано с увеличением уровня автоматизации и внедрением интеллектуальных систем управления. Разработка интегрированных решений, которые объединяют ИК и UV-лампы, представляет собой новый этап в эволюции технологий сушки. Кроме того, материалы с высокой устойчивостью к воздействию температуры и химических веществ открывают новые возможности для применения в различных отраслях.
Эти тенденции будут способствовать повышению качества продукции, снижению затрат на энергию и улучшению рабочих условий. Инвестиции в современные технологии обработки и устойчивые системы будут иметь долгосрочные преимущества для всех участников производственного процесса.
