Что такое ТЭН: откройте секреты идеального нагрева

История создания и развитие технологии

Концепция ТЭНа была изобретена и запатентована еще в середине 19-го столетия американским ученым Симпсоном. Однако активное применение этого устройства началось лишь во второй половине 20-го века, благодаря открытию эффективных проводников — нихрома и фехрали. Эти сплавы обладают большим удельным электрическим сопротивлением, что значительно повышает количество выделяемого тепла. Именно поэтому ТЭНы стали незаменимыми в современном мире электротехники.

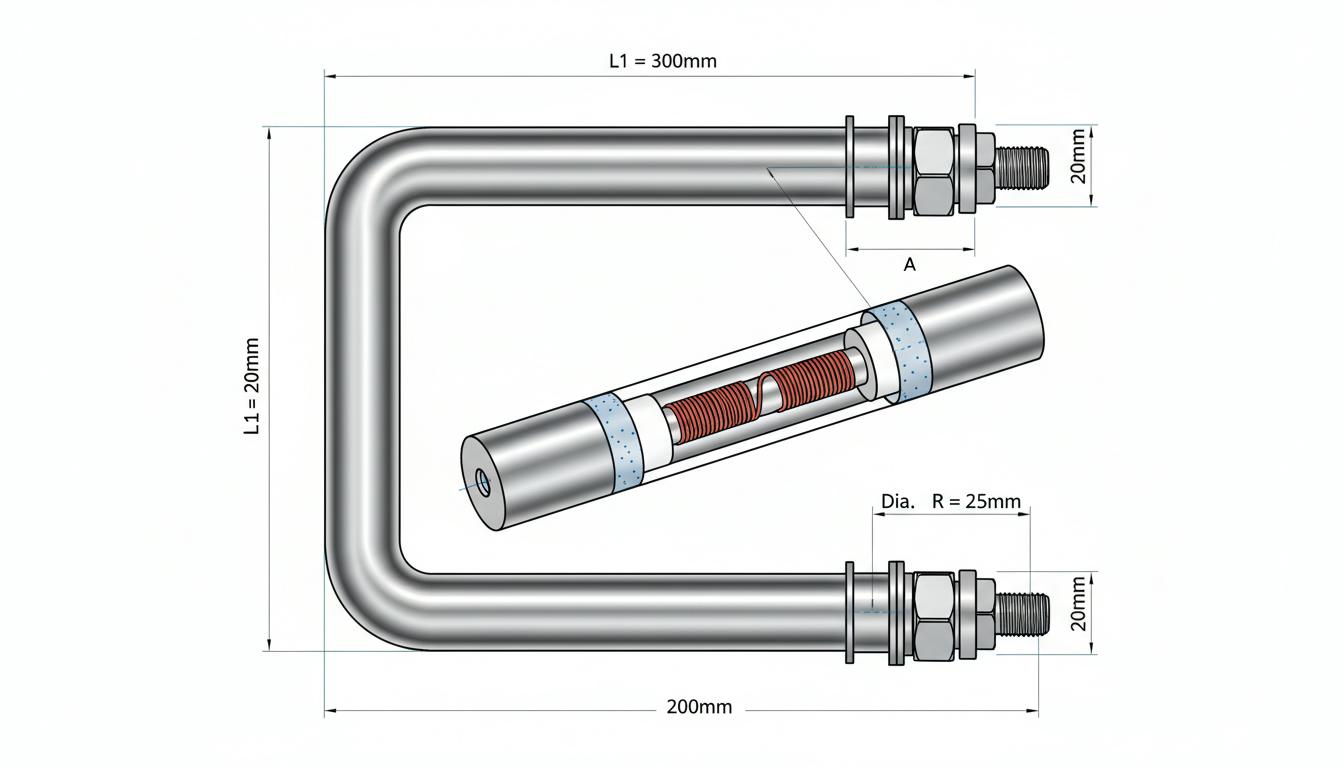

Конструкция и устройство ТЭНа

Конструкция ТЭНа поражает своей гениальной простотой. Он состоит из нескольких ключевых компонентов, выполняющих специфические функции:

• Корпус — внешняя оболочка из металла высокого качества (медь, нержавеющая сталь или углеродистая сталь).
• Нагревательная нить (спираль) — сердцевина устройства, выполненная из нихромовой или фехралевой проволоки с высоким омическим сопротивлением.
• Наполнитель — диэлектрический материал, как правило, это оксид магния или кварцевый песок, обладающий высокой теплопроводностью.
• Изоляционный материал — защитный слой из керамики или герметика вокруг контактных стержней.
• Электрические контакты — стержни для подключения к источнику питания.

Спираль полностью загерметизирована в металлической трубке и соединена с контактным стержнем, обеспечивая равномерное распределение нагрева и исключая возможность короткого замыкания.

Принцип работы: от электричества к теплу

Принцип работы ТЭНа основан на эффекте Джоуля. Процесс нагревания проходит в несколько этапов:

1. Подача электрического тока — ток напряжением 220 или 380 вольт подается на контакты ТЭНа.
2. Нагрев спирали — ток поступает в токопроводящую спираль с высоким электрическим сопротивлением.
3. Выделение тепла — благодаря большому омическому сопротивлению практически вся электрическая энергия преобразуется в тепло. Температура спирали может достигать 240 градусов и выше.
4. Передача тепла через диэлектрик — тепло проходит через наполнитель, такую как оксид магния или кварцевый песок.
5. Нагрев оболочки — тепло достигает металлической оболочки, высокая теплопроводность которой помогает эффективно передавать тепло.
6. Передача энергии среде — нагретая оболочка передает тепло среде (жидкой, газообразной или тверде).

Диэлектрический материал играет ключевую роль, обеспечивая гармоничное распределение температуры и защищая внутренние компоненты.

Разнообразие форм и конфигураций

Форма корпуса ТЭНа может варьироваться в зависимости от предназначения:

• Прямой — стандартная форма для большинства приложений.
• Изогнутой — для компактного размещения в ограниченном пространстве.
• Кольцевой — используемая в специализированных конструкциях.
• Спиральной — обеспечивает равномерное распределение тепла.
• Оребренной — увеличивает площадь нагрева, снижая энергонагрузку более чем в 2 раза, чаще используется в калориферах и тепловых пушках.

Классификация ТЭНов по типам

Мокрые ТЭНы

Мокрые ТЭНы предназначены для непосредственного контакта с нагреваемыми жидкостями, например, в чайниках или стиральных машинах. Они могут накапливать накипь, что снижает эффективность нагрева.

Сухие ТЭНы

Сухие ТЭНы используются для нагрева газообразных сред. Нагревательные элементы изолируются от жидкостей, что предотвращает накапливание накипи и коррозию.

Воздушные, масляные и песочные варианты

Сегодня можно встретить устройства с различными типами наполнителя:

Патронные ТЭНы

Патронные ТЭНы обеспечивают равномерный нагрев и могут работать в условиях до 750 градусов, применяются в промышленности.

Оребренные ТЭНы

Оребренные ТЭНы широко применяются для нагрева воздуха и жидкостей, увеличивая площадь нагрева, что сокращает энергозатраты.

Погружные ТЭНы

Погружные нагреватели используются для подогрева жидкостей, имеют конструкцию, позволяющую равномерно нагревать содержимое.

Стеатитовые элементы

Стеатитовые ТЭНы представляют собой керамические нагреватели, которые обеспечивают конвекцию воздуха и могут достигать высоких температур.

Блочные системы ТЭНов

В ситуациях, когда одного ТЭНа недостаточно, их объединяют в группы, которые называют блоками (ТЭНБ). Эти системы позволяют регулировать мощность и оптимизируют потребление электроэнергии. При выходе из строя одного нагревателя, блочная конструкция продолжает работать с уменьшенной мощностью.

Применение в системах управления и автоматизации

Современные ТЭНы работают под контролем электронных блоков с таймерами, что обеспечивает точное поддержание заданной температуры. Например, в стиральных машинах ТЭН активируется одновременно с запуском стирки, а в холодильных системах — для оттаивания испарителей.

Материалы и их значение

Выбор материалов для ТЭНа критически влияет на его эффективность. Нагревательные спирали из нихрома или фехрали обеспечивают высокую стойкость и термостойкость. Металлические оболочки, выполненные из меди или нержавеющей стали, предотвращают коррозию и образование накипи, что критически важно для долговечности устройства.

Почему качество ТЭНа так важно

Качество ТЭНа существенно влияет на его энергоснабжение, срок службы и эффективность работы устройств. Некачественные ТЭНы могут создать проблемы с накипью и неравномерным нагревом, что в конечном итоге отразится на производительности и долговечности всей системы.

В любом случае, ТЭН — это не просто электронагреватель, а ключевой элемент в различных системах, обеспечивающий эффективное преобразование электрической энергии в тепле. Понимание всех аспектов конструкции и применения помогает достичь стабильного и идеального нагрева для самых различных нужд.

Применение в повседневной жизни и промышленности

ТЭНы находят своё применение как в быту, так и в промышленности, где они решают множество задач. В домашних условиях их используют для работы чайников, стиральных и посудомоечных машин, радиаторов и обогревателей. Принцип работы ТЭНа отличается надежностью и простотой — охлажденная жидкость нагревается до нужной температуры, после чего устройство отключается.

Нагреватели в системах отопления осуществляют преобразование электрической энергии в тепло, создавая поток теплоты, который равномерно прогревает помещения.

Секреты идеального нагрева

Для достижения качественного нагрева необходимо учитывать несколько ключевых факторов: выбор подходящего типа ТЭНа, контроль мощности, регулярное обслуживание, применение автоматизированных систем управления и использование качественных материалов. Эти аспекты помогут создать эффективное решение как для бытового, так и для промышленного использования.

Теперь, когда мы рассмотрели различные аспекты ТЭНа, можно углубиться в детали его применения в различных устройствах и сферах, изучив, как они влияют на комфорт и эффективность в быту и промышленности.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и экономия энергии

Важнейшим аспектом работы ТЭНа является его энергоэффективность. Правильный выбор конструкции TЭНа и технологий управления значительно снижают энергозатраты. Например, блочные системы с возможностью управления мощностью дают возможность отключать или включать отдельные нагреватели, что позволяет адаптировать работу устройства к текущим потребностям и снижать потребление электроэнергии.

Обслуживание и уход за ТЭНами

Правильное обслуживание ТЭНа продлевает его срок службы и повышает эффективность. Ключевыми аспектами обслуживания являются:

• Удаление накипи: Регулярное очищение от налета увеличивает теплоотдачу и избегает перегрева нагревателя.
• Проверка изоляции: Убедитесь, что изоляционные материалы находятся в хорошем состоянии, что предотвращает короткие замыкания и электромагнитные помехи.
• Контроль состояния элементов: Регулярная проверка спирали и контактов на наличие коррозии и повреждений.

Автоматизация и интеллектуальные системы управления

В современных системах ТЭНы нередко интегрируются в умные технологии, которые позволяют более точно управлять процессами нагрева. Это достигается использованием различных датчиков и электронных блоков управления. Например, в интеллектуальных системах можно настроить:

1. Автоматическое управление температурой.
2. Мониторинг состояния устройства в реальном времени.
3. Интерфейсы для удобного управления через мобильные приложения или системы «умного дома».

Такие системы не только делают эксплуатацию более удобной, но и позволяют сократить затраты на электроэнергию благодаря точному контролю.

ТЭНы в специфических областях применения

Существует множество специфических областей, где применение ТЭНов становится особенно актуальным. Например:

• Пищевая промышленность: Погружные ТЭНы часто используются для подогрева различных пищевых растворов, обеспечивая соблюдение санитарных норм и стандартов качества.
• Медицинская техника: Нагревательные элементы применяются в медицинских приборах для стерилизации и поддержания определенной температуры.
• Косметология: ТЭНы используются для подогрева различных косметических средств и поддержания комфортной температуры во время процедур.

Перспективы развития технологий ТЭНа

С развитием технологий наблюдается постоянное совершенствование конструкций ТЭНов. Исследования в области новых сплавов, улучшение теплоизоляционных материалов и сокращение расходов на производство обеспечивают более высокую эффективность и долговечность устройств. Ожидается рост спроса на экологически чистые и энергоэффективные решения.

Исследования в области использования альтернативных источников энергии, таких как солнечные панели или ветровые установки, также открывают новые горизонты для применения ТЭНов, позволяя интегрировать их в устойчивые и экономически выгодные системы.

Современные тренды подводят нас к умным технологиям, которые обещают революционизировать использование ТЭНов, превращая их в ключевые элементы в превращении электрической энергии в тепло с максимальной эффективностью и минимальными потерями.

Таким образом, дальнейшее изучение, эксперименты и инновации будут обеспечивать постоянное развитие и улучшение ТЭНов, что сделает их еще более полезными и востребованными в будущем.
