Что такое заделка в тэнах

Заделка в ТЭНах: Полное руководство по конструкции и применению в B2B-сегменте

В промышленном производстве и сфере B2B, где надежность оборудования напрямую влияет на производственную цепочку и экономические показатели, выбор и эксплуатация каждого компонента требует глубокого анализа. Заделка в трубчатых электронагревателях (ТЭНах) – не просто технический узел, а критически важный элемент, определяющий безопасность, долговечность и эффективность всей системы обогрева. Это участок от начала трубки до намотки нихромовой проволоки, где контактные стержни герметично интегрированы в корпус ТЭНа на заданную длину. Его ключевая функция заключается в обеспечении надежного электрического контакта, электрической безопасности и предотвращении контакта нагреваемой среды с токоведущими частями, минимизируя риски короткого замыкания и выхода оборудования из строя.

Пренебрежение корректным выбором или качеством заделки может привести к значительным операционным рискам: незапланированным простоям, дорогостоящему ремонту, увеличению эксплуатационных расходов и даже угрозе безопасности персонала. Особое внимание к длине заделки, особенно при необходимости формирования ненагреваемой части, позволяет предотвратить перегрев в зонах крепления, что напрямую продлевает срок службы нагревательного элемента и сопряженного оборудования.

Ключевые понятия и терминология

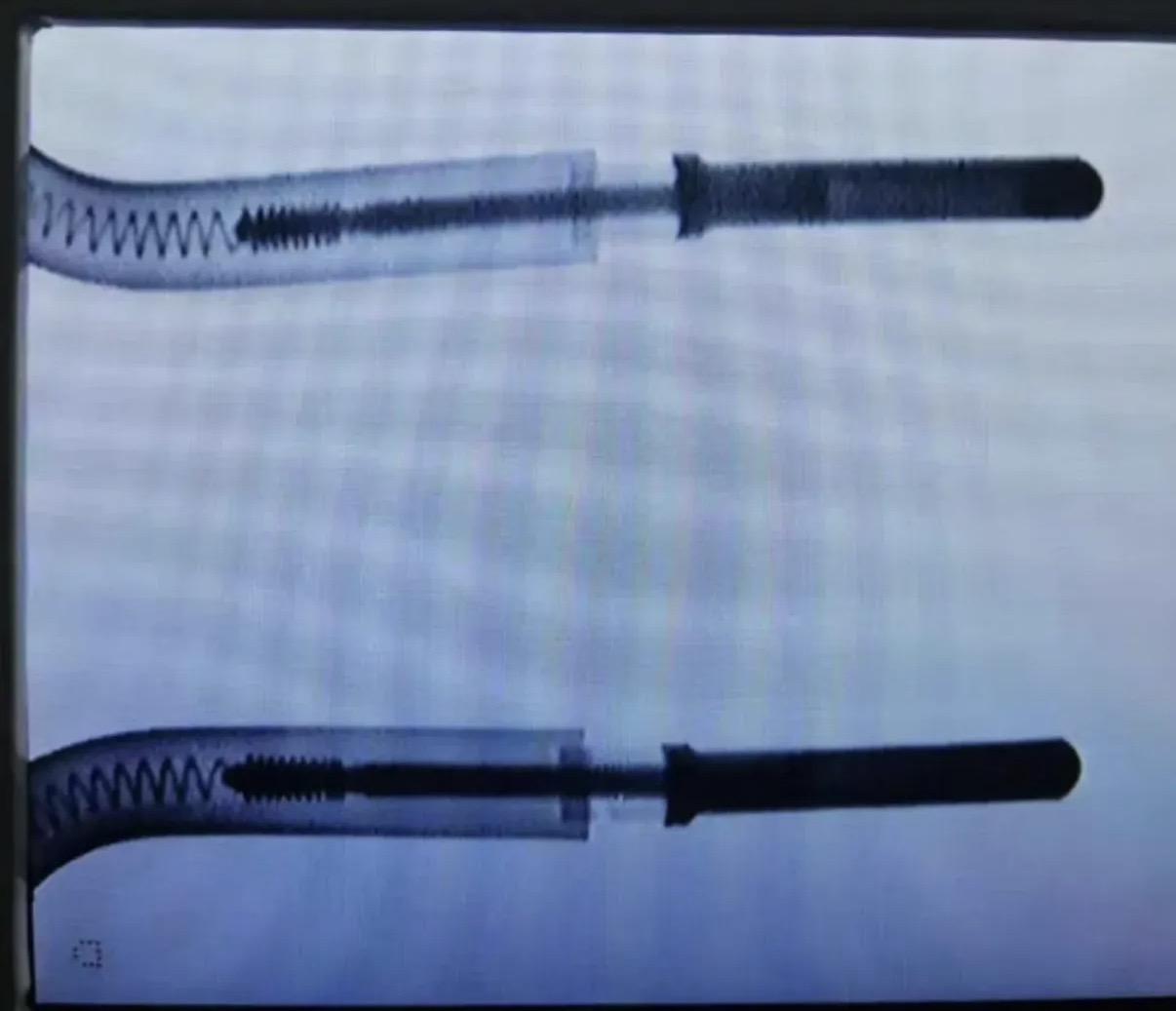

• Заделка ТЭНа: Место герметичного ввода контактных стержней в трубку нагревателя, где отсутствует нагревательная спираль. Обеспечивает электрическую изоляцию и механическую защиту.
• ТЭН (Трубчатый Электронагреватель): Электронагревательный прибор, преобразующий электрическую энергию в тепловую через резистивный элемент, заключенный в металлическую трубку.
• Контактные стержни: Металлические проводники, проходящие через заделку и служащие для подключения ТЭНа к источнику электропитания.
• Герметизация: Процесс создания непроницаемого барьера для предотвращения попадания влаги, масла, газов или других веществ в внутреннюю часть заделки, что критично для безопасности и долговечности.
• Холодная зона: Ненагреваемая часть ТЭНа, соответствующая длине заделки, предназначенная для монтажа и предотвращения перегрева в местах крепления или прохода через изоляцию.
• Штуцер: Резьбовая втулка с упорным фланцем, используемая для механического крепления ТЭНа к оборудованию и обеспечения герметичности при вводе в среду.

Стандартные размеры заделок и их экономическое обоснование

Промышленность установила стандартизированные размеры заделок, обозначаемые латинскими буквами. Эти стандарты упрощают проектирование, производство и логистику, обеспечивая взаимозаменяемость и предсказуемость. Для закупщиков и инженеров это означает сокращение сроков поставки, оптимизацию складских запасов и снижение рисков при выборе компонентов.

Выбор стандартного размера заделки, где это возможно, является экономически целесообразным решением. Индивидуальные размеры могут повлечь за собой увеличение стоимости производства, удлинение сроков поставки и усложнение логистических процессов. Однако в некоторых случаях, например, при жестких ограничениях по пространству или уникальных температурных режимах, индивидуальная заделка оправдывает себя за счет предотвращения сбоев и оптимизации работы конкретной системы.

Конструктивные элементы заделки: Основа надежности

Контактные стержни и их защита

Контактные стержни, изготовленные из высококачественных металлов (например, нержавеющей стали или никелированной меди для улучшения проводимости и коррозионной стойкости), являются ключевым звеном в передаче электроэнергии. Их правильное закрепление и защита от механических воздействий и агрессивных сред критически важны. Повреждение стержней приводит к нарушению целостности электрической цепи и выходу ТЭНа из строя, что в производственных условиях оборачивается прямыми потерями.

Герметизация и изоляция: Стратегия минимизации рисков

Надежная герметизация и изоляция концов ТЭНов предотвращают проникновение влаги, масел, агрессивных газов и других загрязнений, которые могут вызвать короткое замыкание или деградацию изоляции. Различные методы герметизации предлагают свои преимущества в зависимости от условий эксплуатации и требуемого уровня защиты:

• Керамические пробки или клей: Традиционное решение, обеспечивающее высокую диэлектрическую прочность и термическую стабильность. Подходит для высокотемпературных применений, где нет значительных механических нагрузок.
• Термоусадочные трубки: Обеспечивают механическую фиксацию и эффективную герметизацию, особенно в условиях вибрации или необходимости гибкого подключения. Легко устанавливаются, но имеют ограничения по рабочей температуре.
• Защитные гильзы из стекловолокна: Применяются для дополнительной механической защиты и повышения термостойкости, особенно для вывода проводов в зоны повышенных температур.

Выбор метода герметизации должен основываться на тщательной оценке условий эксплуатации: температуры, влажности, химической агрессивности среды и наличия механических воздействий. Недостаточная герметизация – прямая причина преждевременного выхода ТЭНов из строя, что приводит к незапланированным затратам на замену и простои оборудования.

Внутренняя и внешняя заделка: Выбор оптимальной архитектуры

Конструкция контактной части ТЭНа может быть реализована двумя основными способами, каждый из которых имеет свои преимущества и недостатки для B2B-применений.

Внешняя заделка

При внешней заделке соединение силового вывода и провода осуществляется вне корпуса нагревателя, обычно с помощью клеммной коробки или специальных соединителей. Это решение обеспечивает:

• Легкость доступа: Упрощает проверку, обслуживание и замену проводов, сокращая время на ремонт (MTTR).
• Применение защитных оболочек: Гофрированные металлические трубки, пружины, металлическая оплетка защищают провода от механических повреждений и агрессивных сред.
• Гибкость к температурным режимам: Идеально подходит, когда температура на конце нагревателя превышает максимальную рабочую температуру стандартного выводного провода, позволяя использовать провода с более низкими температурными характеристиками в холодной зоне.

Внутренняя заделка

При внутренней заделке выводной провод подключается непосредственно изнутри нагревателя. Эта конструкция особенно ценна в условиях, где требуется максимальная компактность и устойчивость к внешним воздействиям.

• Компактность: Занимает минимум пространства, что критично для оборудования с плотной компоновкой.
• Повышенная надежность в динамических системах: Идеально подходит для систем с высоким уровнем вибрации или механического движения, где риск повреждения внешнего соединения проводов значительно выше. Защита соединения находится внутри, вдали от внешних воздействий.

Однако, внутренняя заделка предъявляет более строгие требования к используемым материалам:

• Термостойкость проводов: Провод питания должен выдерживать температуру минимум до 500°C, что требует использования специальных высокотемпературных проводов (например, с тефлоновой или слюдяной изоляцией). Это повышает начальные затраты, но значительно увеличивает надежность и безопасность в условиях высоких температур.
• Устойчивость к агрессивным средам: В условиях нефтяного загрязнения или агрессивных газов используются провода с тефлоновой изоляцией, обеспечивающие химическую стойкость.

Процесс производства заделок: Контроль качества как инвестиция

Качество заделки напрямую зависит от точности и строгости производственных операций. Каждый этап, от подготовки сырья до финишной калибровки, должен соответствовать строгим стандартам, чтобы гарантировать заявленные характеристики и долговечность изделия.

Подготовительные операции

1. Зачистка и обкатка торцов: Обеспечивает гладкую и ровную поверхность для дальнейшей обработки, исключая микротрещины и дефекты.
2. Зенковка и выравнивание труб: Трубки выравниваются для идеального сопряжения с контактными стержнями и изоляторами, что критически важно для герметичности.
3. Обезжиривание ацетоном: Удаление любых жировых отложений с внутренней поверхности трубок для обеспечения адгезии герметиков и предотвращения загрязнения изоляционных материалов.

Вставка изоляторов и герметизация

После подготовки торцов выполняется вставка керамических или пластмассовых изоляторов и применение герметика. На этом этапе особую роль играет контроль герметичности, часто с использованием пневматических тестов или вакуумных камер, для исключения микроскопических утечек, которые могут привести к преждевременному отказу.

Обработка и калибровка

1. Обкатка резьбы и зачистка стержней: Обеспечивает точное соединение со штуцерами и клеммами, а также предотвращает коррозию.
2. Калибровка контактных стержней: Стержни должны быть идеально откалиброваны по длине и диаметру для обеспечения правильного монтажа гаек и шайб, что влияет на надежность электрического соединения.
3. Удаление излишков наполнителя: Точное удаление наполнителя до длины изоляторов предотвращает образование мостиков проводимости и обеспечивает необходимый уровень изоляции. Контроль с помощью штангенциркуля является обязательным.

Типы заделок в патронных ТЭНах: Специфика применения

Патронные ТЭНы, используемые для точечного нагрева, имеют свои особенности в конструкции заделок, адаптированные под экстремальные условия эксплуатации:

• Усиленная заделка: Отличается повышенной толщиной и прочностью контактной части. Применяется в условиях высоких механических нагрузок, вибраций или агрессивных химических сред, где стандартные заделки могут не выдержать.
• Компактная заделка: Разработана для оборудования с ограниченным пространством, где каждый миллиметр имеет значение. Минимальные размеры не должны компрометировать надежность и герметичность.
• Гнутая заделка: Позволяет электрическому кабелю выходить из нагревателя под определенным углом. Это решение критично для сложных монтажных схем и обеспечивает удобство прокладки кабелей в условиях стесненного пространства.

Выбор специализированной заделки является стратегическим решением, позволяющим не только обеспечить функциональность оборудования, но и оптимизировать его компоновку, улучшить эргономику обслуживания и повысить общую надежность системы. В любом случае, полная герметичность контактных выводов остается фундаментальным требованием.

Практическое применение заделок: Холодная зона и штуцеры

Концепция холодной зоны: Оптимизация теплового баланса

Холодная зона — это функциональная часть ТЭНа, которая не нагревается. Ее стратегическое значение заключается в:

• Предотвращении перегрева: Защищает электрические соединения и прилегающие части оборудования от избыточного тепла, продлевая их ресурс. Это особенно важно при монтаже ТЭНов через слои теплоизоляции в печах, сушилках и других высокотемпературных агрегатах.
• Удобстве монтажа: Упрощает подключение проводов, исключая необходимость работы в горячей зоне или углубления в изоляцию.
• Снижении рисков: Минимизирует вероятность тепловой деградации изоляции проводов и предотвращает образование «горячих точек», способных вызвать возгорание.

Применение штуцеров: Надежная интеграция и крепление

Штуцеры — это резьбовые втулки с упорным фланцем, которые устанавливаются на концы ТЭНов и служат для их механического крепления к оборудованию. Их роль в B2B-применениях многогранна:

• Механическая фиксация: Обеспечивают прочное и надежное крепление ТЭНа, предотвращая его смещение или выпадение в процессе эксплуатации, особенно при вибрациях или динамических нагрузках.
• Герметизация ввода: В сочетании с уплотнительными элементами (шайбами, прокладками) штуцеры обеспечивают герметичный ввод ТЭНа в резервуары с жидкими средами (вода, масла, химические растворы) или газовые среды, предотвращая утечки и попадание среды внутрь нагревателя.
• Унификация монтажа: Стандартизированные резьбы штуцеров упрощают проектирование оборудования и обеспечивают совместимость с различными типами ТЭНов.
• Вариативность крепления: Крепление штуцеров к ТЭНам может осуществляться методом прессовки или пайки, выбор которого зависит от требуемой прочности, герметичности и условий рабочей среды. Пайка, например, предпочтительна для обеспечения максимальной герметичности в агрессивных жидкостях.

Эффективность этих элементов напрямую влияет на общий срок службы оборудования, его безопасность и снижение TCO (Total Cost of Ownership) за счет минимизации аварийных ситуаций и затрат на обслуживание.

Понимание фундаментальных принципов заделки и ее элементов закладывает основу для стратегического выбора нагревательных систем. Однако для достижения максимальной операционной эффективности и снижения рисков в условиях интенсивной B2B-эксплуатации, необходимо углубленное изучение продвинутых практик внедрения, комплексного технического обслуживания и оценки экономического эффекта.

Продвинутая практика и внедрение ТЭНов с оптимальной заделкой

Эффективное применение ТЭНов в промышленной среде выходит за рамки простого выбора по техническим характеристикам. Оно охватывает стратегическое планирование, строгий контроль качества на всех этапах жизненного цикла, а также анализ совокупной стоимости владения (TCO). Решение о типе заделки и общих спецификациях ТЭНа должно приниматься с учетом долгосрочных целей, операционных рисков и потенциального экономического эффекта.

Оптимизация требований и правил эксплуатации

Долговечность и безопасность ТЭНов, особенно в условиях агрессивных промышленных сред, напрямую зависят от соблюдения строгих правил эксплуатации и своевременного технического обслуживания. В B2B-контексте это переводится в снижение операционных рисков и предотвращение дорогостоящих простоев.

Важные ограничения для обеспечения надежности

• Исключение механических нагрузок на выводы: Запрещается перетаскивать или подвергать выводы ТЭНа избыточным тянущим усилиям. Соединения, особенно при внутренней заделке, рассчитаны на определенную степень натяжения, но чрезмерная нагрузка гарантированно приведет к внутреннему повреждению изоляции или обрыву. Это правило критично для монтажных бригад и операторов.
• Регулярный инспекционный контроль: В условиях эксплуатации, особенно в механическом оборудовании, на выводы и корпус ТЭНа могут попадать масло, пыль, коррозионные жидкости, абразивные частицы. Эти загрязнения со временем могут стать причиной серьезных проблем.
• Предотвращение обугливания и агломерации: Длительная работа в сильно загрязненной среде приводит к обугливанию и агломерированию (спеканию) мусора вокруг выводов. Это может вызвать деградацию стекловолоконной муфты, снизить диэлектрическое сопротивление и привести к короткому замыканию, что является прямой угрозой безопасности и причиной аварийного останова.

Техническое обслуживание: Чек-лист для профилактики

Плановое и своевременное обслуживание является ключевым фактором в продлении срока службы ТЭНов и поддержании стабильной работы оборудования.

1. Выключение и изоляция: При обнаружении любого загрязнения или подозрительных изменений в работе, ТЭН должен быть немедленно выключен и изолирован от источника питания.
2. Полное остывание: Дайте нагревателю полностью остыть до безопасной температуры перед началом любых работ. Это предотвратит термические ожоги и возможное повреждение компонентов при очистке.
3. Тщательная очистка: Очистите нагреватель и выводы от всех загрязнений, используя подходящие средства и методы. Для масляных загрязнений могут потребоваться специальные обезжириватели, для пыли – продувка сжатым воздухом, для коррозии – мягкая механическая очистка.
4. Визуальный и инструментальный осмотр: Перед повторным включением проведите тщательный визуальный осмотр выводов, заделки и корпуса ТЭНа на предмет повреждений, трещин, признаков перегрева или коррозии. При необходимости используйте мегомметр для проверки сопротивления изоляции.

Системы предиктивного обслуживания (PdM), включающие термографию, анализ вибраций и мониторинг электрических параметров, могут значительно повысить эффективность этих процессов, позволяя выявлять потенциальные проблемы задолго до их критического проявления.

Пошаговая реализация стратегии выбора и внедрения ТЭНов

Внедрение ТЭНов в сложный производственный цикл требует методологического подхода, который минимизирует риски и максимизирует экономическую отдачу.

1. Этап 1: Аудит и анализ потребностей (спринт 1)
   • Роли: Инженер-технолог, главный механик, специалист по закупкам.
   • Артефакты: Техническое задание (ТЗ) с детализацией рабочих сред (температура, давление, химический состав), механических нагрузок (вибрация), требуемой мощности, ограничений по габаритам и типу подключения. Анализ текущих проблем с существующими ТЭНами.
   • Контроль качества: Согласование ТЗ всеми заинтересованными сторонами, подтверждение соответствия нормативным актам (ГОСТ, CE, ATEX при необходимости).
2. Этап 2: Выбор поставщика и прототипирование (спринт 2-3)
   • Роли: Отдел закупок, инженер-проектировщик, R&D отдел.
   • Артефакты: Тендерная документация, коммерческие предложения, сравнительный анализ производителей по критериям: сертификация (ISO 9001), опыт работы с аналогичными задачами, референсы, скорость реакции на запросы, техническая поддержка, гарантийные обязательства, логистические возможности. Заказ и тестирование прототипов.
   • Контроль качества: Проверка соответствия прототипов ТЗ, испытания в реальных или максимально приближенных условиях, оценка надежности и эффективности. Оценка TCO различных вариантов.
3. Этап 3: Закупка и интеграция (спринт 4-5)
   • Роли: Отдел закупок, логистический отдел, инженер по монтажу.
   • Артефакты: Контракт поставки с SLA (Service Level Agreement), план логистики, инструкции по монтажу и пусконаладке.
   • Контроль качества: Входной контроль партии ТЭНов (визуальный осмотр, замеры, выборочная проверка изоляции), соблюдение технологии монтажа, соответствие электротехническим нормам.
4. Этап 4: Эксплуатация и мониторинг (непрерывный процесс)
   • Роли: Операторы оборудования, служба КИПиА, отдел технического обслуживания.
   • Артефакты: Журналы эксплуатации, графики ППР (планово-предупредительного ремонта), данные систем мониторинга (температура, ток, напряжение, сопротивление изоляции).
   • Контроль качества: Анализ данных телеметрии, проведение регулярных инспекций (визуальный, термографический), оперативное реагирование на отклонения, сбор обратной связи от операторов.
5. Этап 5: Оптимизация и модернизация (ежегодный цикл)
   • Роли: Технический директор, главный инженер, R&D отдел.
   • Артефакты: Отчеты об эффективности, предложения по модернизации, план снижения энергопотребления.
   • Контроль качества: Анализ ROI (Return on Investment) от внедренных решений, пересмотр спецификаций ТЭНов с учетом новых технологий и опыта эксплуатации.

Кейсы/паттерны применения ТЭНов с различными типами заделок

Выбор оптимальной заделки напрямую зависит от специфики отрасли и условий эксплуатации. Рассмотрим типовые сценарии.

Кейс 1: Крупное Промышленное Предприятие (Металлургия, Нефтехимия)

В условиях металлургических печей или нефтехимических установок ТЭНы подвергаются воздействию высоких температур (до 800°C), агрессивных газовых сред и значительных механических вибраций. Здесь критичны усиленные заделки и внутренняя заделка с использованием термостойких проводов (500°C+). Герметизация осуществляется с использованием керамических пробок и стекловолоконных гильз для максимальной надежности. Штуцеры из жаропрочных сплавов крепятся пайкой. Отказ одного ТЭНа в конвейерной линии может привести к остановке всего производственного цикла, что обходится в сотни тысяч долларов за час простоя. Применение усиленных заделок снижает частоту отказов на 30-40%, что обеспечивает ROI в течение 6-12 месяцев.

Кейс 2: Предприятие с Ограниченным Пространством (Упаковочная промышленность, Медицинское оборудование)

Для упаковочных машин (ножи для термической резки пленки) или стерилизаторов медицинского оборудования, где пространство сильно ограничено, ключевым фактором является компактность и гнутая заделка. Здесь часто применяются патронные ТЭНы с внутренней заделкой и тефлоновой изоляцией проводов. Компактные размеры позволяют интегрировать нагреватель непосредственно в рабочий узел, минимизируя габариты оборудования и оптимизируя теплопередачу. Гибкая заделка упрощает прокладку кабелей в стесненных условиях. Экономический эффект достигается за счет повышения производительности оборудования (до 15% за счет оптимизации компоновки) и снижения стоимости обслуживания благодаря улучшенному доступу.

Кейс 3: Предприятия с Особыми Требованиями Безопасности (Производство взрывчатых веществ, Газовая промышленность)

В регулируемых отраслях, таких как производство взрывчатых веществ или работа с горючими газами, требования к безопасности чрезвычайно высоки. Здесь используются ТЭНы со специальной герметизацией, соответствующей стандартам ATEX или IECEx. Это могут быть многоступенчатые системы герметизации, усиленные корпусы заделок и внешние клеммные коробки взрывозащищенного исполнения. Использование внутренней заделки с дополнительным герметизирующим слоем и внешней защитной оболочкой для кабеля является стандартом. Хотя начальная стоимость таких решений выше на 50-100%, предотвращение единственного инцидента с коротким замыканием или возгоранием окупает эти инвестиции многократно, учитывая потенциальные человеческие жертвы, экологический ущерб и штрафы.

Экономический Эффект и ROI от выбора оптимальной заделки

Инвестиции в качественные ТЭНы с адекватно подобранной заделкой приводят к значительному экономическому эффекту, который можно измерить через снижение операционных издержек и повышение эффективности.

Ключевые метрики и их влияние:

• MTBF (Mean Time Between Failures) – Среднее время наработки на отказ: Увеличение MTBF за счет качественной заделки напрямую сокращает частоту незапланированных простоев. Например, увеличение MTBF на 20% может снизить количество аварийных остановок на 2-3 в год для крупного предприятия.
• MTTR (Mean Time To Repair) – Среднее время восстановления: Правильно спроектированная внешняя заделка или гнутая заделка могут сократить время, необходимое для замены отказавшего ТЭНа или обслуживания контактов, с нескольких часов до десятков минут.
• Оптимизация энергопотребления: Холодная зона предотвращает нежелательный нагрев в зонах крепления, снижая потери тепла в этих областях и косвенно влияя на общую энергоэффективность системы.
• Безопасность: Снижение риска коротких замыканий, возгораний и поражений электрическим током ведет к сокращению страховых выплат, отсутствию штрафов и сохранению человеческого капитала.

Формула ROI (упрощенная)


ROI = ((Сокращение затрат на обслуживание + Сокращение потерь от простоев + Повышение срока службы оборудования) - Дополнительные инвестиции в качественные ТЭНы) / Дополнительные инвестиции в качественные ТЭНы * 100%


Пример: Если качественные ТЭНы стоят на 15% дороже, но сокращают простои на 20% (экономия $50,000 в год), снижают затраты на ремонт на 10% ($10,000 в год) и продлевают срок службы на 25% (снижая ежегодные капитальные затраты на $5,000), при дополнительных инвестициях в $10,000, ROI составит: ((50000+10000+5000) — 10000) / 10000 * 100% = 550%.

Чек-лист для выбора и внедрения ТЭНов с оптимальной заделкой

1. ✔️ Анализ среды эксплуатации: Определите рабочую температуру, влажность, химическую агрессивность среды, наличие вибраций и механических воздействий.
2. ✔️ Оценка требований к безопасности: Уточните необходимые стандарты (IP-класс, ATEX, IECEx) и нормативные документы.
3. ✔️ Выбор типа заделки: Определите, требуется ли внутренняя (компактность, защита от движения) или внешняя (удобство обслуживания, температурные градиенты) заделка.
4. ✔️ Спецификация материалов: Для контактных стержней и изоляции выбирайте материалы, соответствующие температурным и химическим условиям (нержавеющая сталь, высокотемпературные провода, керамические изоляторы).
5. ✔️ Стандартизация vs. кастом: По возможности используйте стандартные размеры заделок для оптимизации затрат и сроков поставки. При уникальных условиях рассмотрите кастомные решения (усиленная, компактная, гнутая заделка).
6. ✔️ Параметры герметизации: Выберите метод герметизации (клей, термоусадка, стекловолокно), обеспечивающий требуемый уровень защиты от проникновения среды.
7. ✔️ Метод крепления: Определите необходимость штуцеров и способ их крепления (прессовка, пайка) в зависимости от рабочей среды и механических нагрузок.
8. ✔️ Взаимодействие с поставщиком: Убедитесь в наличии у поставщика строгих процедур контроля качества на производстве, сертификатов и технической поддержки.
9. ✔️ План обслуживания: Разработайте регламент регулярного технического обслуживания, включающий визуальные осмотры, проверку изоляции и очистку.
10. ✔️ Оценка TCO и ROI: Проведите расчет совокупной стоимости владения и потенциального возврата инвестиций, учитывая не только начальную стоимость, но и эксплуатационные расходы, риски простоев и затраты на ремонт.
