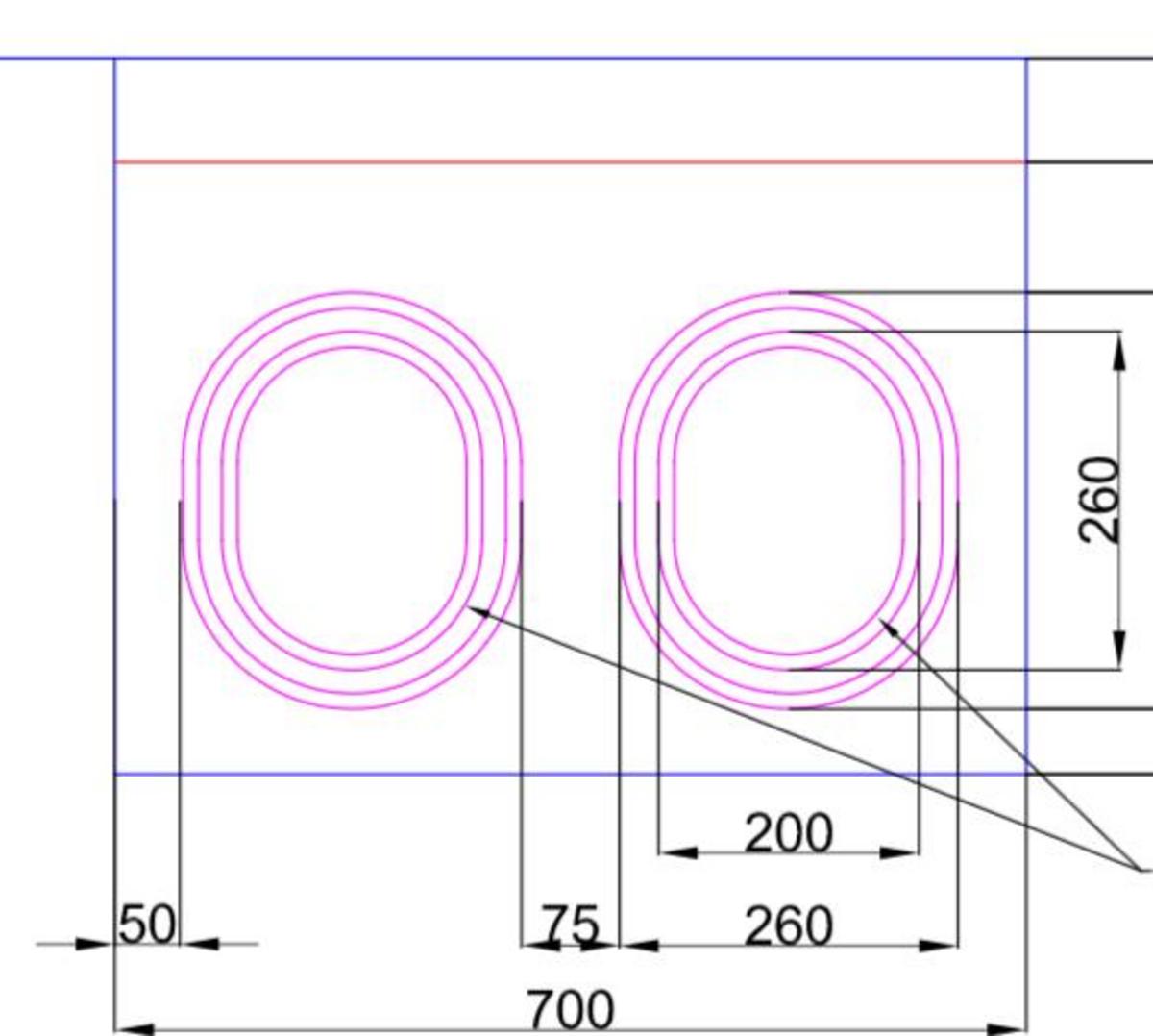

Фторопластовый нагревательный элемент. Мощность 3,5 кВт, для ванны электрического меднения

Фторопластовый нагревательный элемент. Мощность 3,5 кВт, для ванны электрического меднения Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция фторопластового нагревательного элемента

Фторопластовый нагреватель состоит из резистивной спирали (нихромовая или фехралевская проволока), помещённой в гибкую оболочку из фторопластовой трубки диаметром обычно 8–18 мм. Зазор между спиралью и трубкой заполняется теплопроводным изоляционным материалом (например, оксидом магния или аналогичным диэлектриком), который обеспечивает равномерную передачу тепла.

На концах установлены контактные выводы в виде резьбовых шпилек для подключения к сети (напряжение 220–380 В, в зависимости от конфигурации).

Ключевые особенности конструкции:

• Толщина оболочки: 0,1–2 мм, что позволяет достигать удельных тепловых потоков, сравнимых со стандартными ТЭНами для воды (линейная мощность зависит от температуры жидкости, для 3,5 кВт — до 10–20 Вт/см при 80–100 °C).
• Гибкость: Форма U-образная («сапог»), прямая или в бухте (минимальный диаметр изгиба 12–150 мм), что упрощает укладку в ваннах объемом 50–500 л.
• Дополнительные опции: Встроенные термопары для контроля температуры, патронное исполнение для герметичного прохождения через стенки сосуда, а также возможность параллельного или последовательного соединения в «пучки» или «цепочки» для высоких напряжений до 3–4 кВ.
• Напряжение пробоя: 15–25 кВ/мм, оболочка сама служит изолятором, исключая короткое замыкание на корпус.

Для мощности 3,5 кВт типичная длина элемента — 2–5 м (в зависимости от линейной плотности), с материалом спирали из жаропрочных сплавов (фехраль с добавками меди, алюминия, титана для долговечности).

Применение в ваннах электрического меднения

В процессе электрического меднения (гальванического осаждения меди) ванна содержит агрессивный электролит на основе сернокислой меди (CuSO₄), серной кислоты и добавок. Температура 20–60 °C критически важна для равномерного осаждения слоя меди толщиной 5–50 мкм на катодах (изделиях или пластинках).

Фторопластовый ФЭН мощностью 3,5 кВт нагревает раствор, поддерживая оптимальный режим: ионы Cu²⁺ мигрируют от анода (чистая медь) к катоду под током 1–10 А/дм².

Почему именно фторопласт для меднения?

• Химическая стойкость: Устойчив к кислотам (H₂SO₄ до 50%), щелочам, солям меди, растворителям; не разрушается в «царской водке» или платиновых растворах.
• Низкая адгезия: Предотвращает налипание осадка, что продлевает срок службы до 5–10 лет.
• Гибкость в агрессивной среде: Подходит для ванн хромирования, никелирования, золочения, что особенно актуально для меднения пластиковых и металлических деталей.
• Безопасность: Исключает риск пробоя в электролите с высоким содержанием ионов металлов.

Процесс меднения с фторопластовым нагревателем:

1. Подготовка: Очистка/обезжиривание деталей.
2. Погружение в ванну с электролитом (CuSO₄ + H₂SO₄), аноды из меди.
3. Включение ФЭН (3,5 кВт) для подогрева до 40–50 °C.
4. Подача тока: Осаждение меди на катоде.
5. Контроль: Барботаж и фильтрация для поддержания чистоты раствора.

ФЭН комплектуются фторопластовыми пластинами для дистанцирования, которые предотвращают перегрев.

Преимущества фторопластовых нагревателей перед стандартными ТЭНами

Фторопластовые элементы демонстрируют ряд преимуществ по сравнению с металлическими ТЭНами (нержавейка, медь, титан) в агрессивных средах.

Дополнительно, фторопластовые нагреватели являются негорючими, гидрофобными, радиационно-стойкими и не требуют специальной пожарной сертификации.

Монтаж и эксплуатация ФЭН 3,5 кВт в ванне меднения

Успешный монтаж и эксплуатация ФЭН требуют использования правильных инструментов и материалов: изолированные плоскогубцы, термометр/термопара, фторопластовые пластины, кабель 4–6 мм².

Пошаговый монтаж:

1. Подготовка ванны: Очистка и заполнение электролитом (температура 20–30 °C).
2. Укладка ФЭН: Подвесить или уложить спиралью, исключая контакт с дном/стенками/монтажными пластинами (минимум 5–10 см зазор для охлаждения).
3. Фиксация: Использование дистанционных пластиковых пластин; герметичное прохождение через стенку в патронном исполнении.
4. Подключение: Присоединение шпилек к сети (автомат 16–20 А, термореле на 90–100 °C); использование последовательного подключения для длинных цепей.
5. Тестирование: Включить на 10–20% мощности, проверить равномерный нагрев (без локальных зон >100 °C).
6. Эксплуатация: Поддерживать 40–60 °C, использовать барботаж для конвекции, очищать от осадка щеткой.

Предосторожности:

• Избегать плотного прилегания — риск перегрева и снятия гарантии.
• Контроль pH и концентрации электролита.
• Вентиляция: учесть выделение газов (H₂, O₂) при меднении.

Среди типичных ошибок — плотная укладка на дно (что может приводить к локальному перегреву) и отсутствие дистанцирования (что может вызвать пробой).

Свойства фторопласта как материала оболочки

Фторопласт (ПТФЭ) представляет собой термопласт с уникальными характеристиками:

• Термостойкость: Устойчивость до +300 °C без деформации, с низкой теплопроводностью (0,25 Вт/м·К).
• Химическая стойкость: Устойчив к HF, HNO₃, щелочам и обладает газонепроницаемостью.
• Механические свойства: Низкий коэффициент трения <0,1, износостойкость и эластичность при -70 °C.
• Электрические свойства: Диэлектрик с ε=2,1 и пробой 60 кВ/мм.

В сравнении с капролоном, фторопласт показывает большую термостойкость (+270 °C против +140 °C для капролона), однако последний имеет свойства самосмазывания.

Перспективы и расширенное применение

ФЭН мощностью 3,5 кВт находят применение не только в меднении, но также в никелировании, хромировании ПП, фармацевтике, горнодобывающей промышленности (нагрев растворов пород) и септиках.

В промышленности они предназначены для ванн объемом 200–1000 л и могут быть оснащены автоматикой (ПИД-регуляторы). Примерная стоимость составляет 20–50 тыс. руб. за 3,5 кВт, с окупаемостью 1–2 года за счет долговечности.

Для домашних мастерских фторопластовые нагреватели могут использоваться для меднения мелких деталей (предоставив защиту) с применением анодов из меди и электролита на основе CuSO₄ + H₂SO₄.

Будущие тренды включают интеграцию с IoT для мониторинга и комбинацию с ультразвуковой очисткой. Учитывая все вышеизложенное, фторопластовые нагревательные элементы открывают широкий спектр возможностей для применения в различных отраслях, где требуется быстрая и надежная технология нагрева.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и преимущества использования ФЭН в гальванических процессах

Фторопластовый нагревательный элемент мощностью 3,5 кВт стал ключевым компонентом в технологиях обработки металлов, особенно в процессе электролитического меднения. Его способность сохранять стабильную температуру в агрессивной химической среде и обеспечивать равномерный нагрев растворов делает его незаменимым в производственных процессах.

Технологические преимущества ФЭН

• Оптимизация процесса: Поддержание необходимого температурного режима важно для достижения качественного осаждения меди. ФЭН обеспечивает высокую эффективность, благодаря чему время нагрева сокращается до минимума.
• Экологическая безопасность: Использование фторопластовых нагревателей снижает риск загрязнения электролита, так как они не выделяют вредных веществ и устойчивы к коррозии.
• Долговечность: Способность фторопласта сохранять свои свойства в течение 5–10 лет эксплуатации значительно снижает затраты на обслуживание и замену оборудования.

Инновационные технологии в использовании ФЭН

Современные тенденции в гальванике все чаще интегрируют ФЭН с автоматизированными системами управления. ПИД-регуляторы, встроенные в систему, позволяют поддерживать установленный температурный режим с высочайшей точностью, что особенно важно в промышленных масштабах. Данная автоматизация позволяет не только улучшить качество процесса, но и существенно снизить затраты на энергию.

Также стоит отметить, что использование IoT (Интернета вещей) для мониторинга состояния нагревательных элементов и жидких электролитов становится все более актуальным. Согласование данных о температуре, pH и остальных важных параметрах позволяет оперативно реагировать на изменения, улучшая работу всей системы меднения.

Универсальность применения в различных отраслях

В дополнение к электрическому меднению, фторопластовые нагреватели нашли применение в других областях. Например:

Сравнительный анализ ФЭН и традиционных нагревателей

При сравнении фторопластовых нагревательных элементов с традиционными нагревателями, такими как медные или нержавеющие ТЭНы, отмечается ряд значительных различий:

Таким образом, очевидно, что фторопластовые нагреватели выгодно отличаются от традиционных решений благодаря высоким эксплуатационным характеристикам и универсальности применения.

Будущее фторопластовых нагревательных элементов

С развитием технологий, фторопластовые нагревательные элементы будут продолжать находить новые сферы применения. Надежность их конструкции и уникальные свойства материала открывают перспективы для внедрения в новые области, включая 3D-печать, производство высокотехнологичной электроники и даже в медицинские устройства.

Исследования в области улучшения свойств фторопласта, включая создание новых композитов и интеграцию функциональных добавок, также помогут в дальнейшем увеличении эффективности ФЭН. Важно учитывать, что внедрение таких инновационных решений позволит не только улучшить качество производимой продукции, но и значительно снизить воздействие на окружающую среду.
