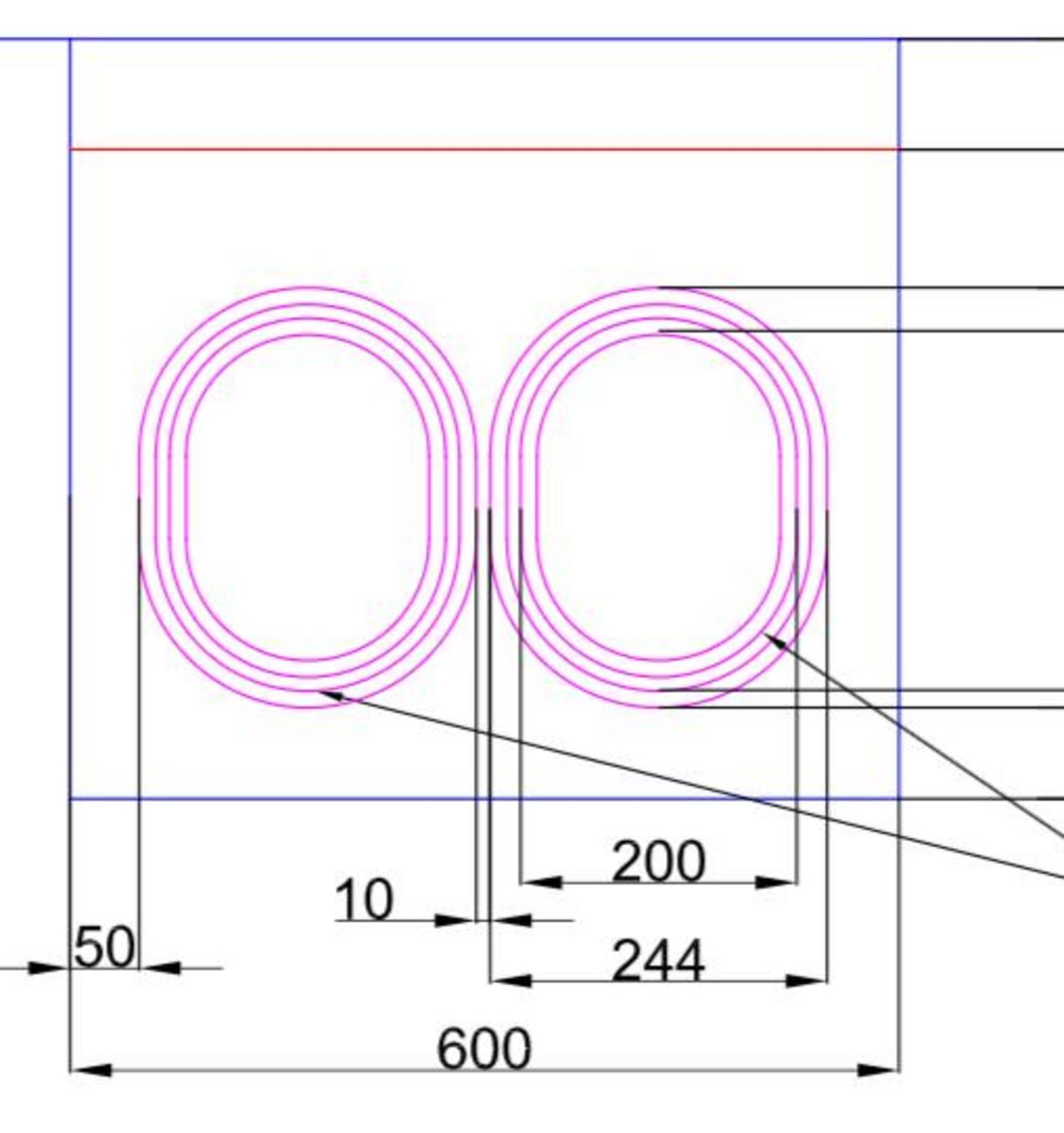

Тэн для ванны гидридной обработки титана, мощность 4,5 кВт

Тэн для ванны гидридной обработки титана, мощность 4,5 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Что такое гидридная обработка титана и роль ТЭН в процессе

Гидридная обработка — это технология, направленная на активацию поверхности титана и его сплавов за счет диффузии атомарного водорода, что приводит к образованию гидридов титана (TiH_x, где x может достигать 2). Этот процесс помогает удалить инертную оксидную пленку (TiO₂), затрудняющую нанесение покрытий, таких как никель или золото-кобальт, и подготавливает поверхность для дальнейших этапов, включая гальванизацию или упрочнение.

В промышленных ваннах мощностью 4,5 кВт ТЭН выполняет задачу нагрева раствора или газовой среды (водорода под давлением до 2 МПа). Это инициирует реакции горения или гидрирования титана в форме губки или деталей. В одном из патентов описан процесс, в котором спиральный ТЭН взаимодействует с порошком титана, после чего подается импульс тока, а реактор вакуумируется до 10 Па и заполняется водородом, что приводит к экзотермической реакции с падением давления, которое затем поддерживается на отметке 2 МПа. В результате получают пористые брикеты TiH₂ с содержанием водорода около 4,045 мас. %.

Типичные параметры ванны с ТЭН 4,5 кВт

Конструкция и спецификации ТЭНа для агрессивной среды

ТЭН для гидридных ванн представляет собой спиральный или змеевиковый нагреватель, выполненный из титановой трубки, заполненной оксидом магния и нагревательной нитью из нихрома (с содержанием 80% Ni и 20% Cr). Патенты описывают зону контакта спирали с титановой губкой, где происходит добавление порошка Ti и подача импульса тока для запуска процесса гидрирования. Мощность 4,5 кВт позволяет поддерживать двойное охлаждение: водяное по корпусу реактора и газовое (водородом), что исключает риск дегидрирования.

Ключевые материалы

Основные материалы, используемые для создания ТЭНа, обеспечивают его стойкость в условиях агрессивной среды при температуре 400–600°C:

• Трубка: Титан (чистота 99,5%) — устойчив к реакциям с собственными гидридами.
• Наполнение: Оксид магния (плотность 2,5–3 г/см³) для диэлектрической изоляции.
• Проволока: Ø1,5–2 мм с сопротивлением около 1,1 Ом·мм²/м.
• Уплотнители: Графитовые кольца или фторопласт для создания герметичного соединения под давлением.

Расчет мощности

Для ванны объемом 100 литров, с теплоемкостью титана около 0,52 кДж/кг·K, нагрев с 20°C до 400°C займет примерно 45 минут. Этот расчет можно выполнить по формуле:

Q = m·c·ΔT / P = 100 кг · 0,52 · 380 / 4500 ≈ 4,4 кВт·ч, принимая КПД 90%.

Применение в промышленности: от губки Ti до имплантов

ТЭНы мощностью 4,5 кВт находят применение в различных областях:

1. Синтез TiH₂: используется в реакторах для производства пористого гидрида, который выступает в роли источника водорода или порошка для 3D-печати.
2. Подготовка под покрытия: активация сплавов (например, ВТ6, ВТ1-0) перед процессами никелирования или золочения.
3. Гибридные процессы: комбинирование с электроискровым легированием (ЭИЛ) в вакууме от 0,1 до 10 Па для нанесения слоев TiC/TiN.
4. Мехобработка + гидрид: в производстве ортопедических имплантов, с использованием криогенной фрезеровки титана и гидридной активации.
5. Масштаб: от лабораторных установок мощностью 0,5–1 кВт до промышленных (до 10 кВт и выше); 4,5 кВт служит оптимальным решением для ванн объемом 50–150 литров.

Преимущества ТЭНа 4,5 кВт:

• Эффективность: обеспечивает полное гидрирование титана, значительно ускоряя процессы в 2–3 раза за счет высокой проницаемости.
• Безопасность: импульсный режим запуска минимизирует риск взрыва газов водорода.
• Экономия: пористый конечный продукт не требует дополнительного измельчения.

Пошаговый процесс с ТЭН в гидридной ванне

1. Подготовка: загрузка титановой губки или деталей в реактор, вакуумирование до 10 Па.
2. Подсыпка и импульс: ТЭН (спираль) контактирует с титановым порошком, подача импульса тока запускает горение.
3. Нагрев ТЭНом: поддержка температуры 400–500°C с подачей водорода до 2 МПа.
4. Реакция: падение давления приводит к подкачке; получается TiH₂ с содержанием 4% водорода.
5. Охлаждение: продувка смеси H₂/CO в течение 30 минут, экстракция продукта.
6. Контроль: химический анализ (содержание водорода в мас.%), оценка пористости для последующего измельчения.

Необходимые инструменты и материалы:

• ТЭН с термопарой типа K.
• Манометр, вакуумный насос.
• Системы охлаждения для гибридных установок (криогенный N₂).

Безопасность

• Взрывоопасность водорода: использование искробезопасных соединений, давление не должно превышать 2,5 МПа.
• Коррозия: титановая оболочка ТЭНа обеспечивает необходимую стойкость.
• Охлаждение: обязательный процесс для предотвращения дегидрирования титана.

Сравнение с альтернативами и проблемы

Проблемы могут включать восстановление оксидной пленки на воздухе, что делает немедленную гидридную обработку необходимой. Также существует риск срыва покрытий или проблем с нагревом, поскольку титан плохо проводит тепло, что может потребовать применения криогенной СОЖ.

Перспективы и инновации

Современные тенденции в области технологии гидридной обработки титана подразумевают использование гибридных ТЭН с лазерами и криогенными системами для улучшения качества и срока службы инструментов. Вакуумное ЭИЛ может стать основой для насыщения титана углеродом без образования оксидных слоев. Важно также учитывать экологические аспекты, так как TiH₂ рассматривается как «зеленый» источник водорода. Рынок технологий активно развивается, находя применение в авиации, медицине (в производстве имплантов) и энергетике с акцентом на водородные хранилища.

Эта технология продолжает эволюционировать, переходя от простых систем к более сложным решениям, где ТЭН мощностью 4,5 кВт остается надежным центром для эффективного нагрева. Упор делается на титановую продукцию с фланцами, рассчитанными на параметры 2 МПа и 600°C. Далее следует детальный разбор возможностей и технических нюансов, связанных с применением ТЭН в гидридной обработке.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические аспекты установки и эксплуатации ТЭНа для гидридной обработки титана

Важным элементом успешной работы с ТЭН мощностью 4,5 кВт является его корректная установка и эксплуатация. Эти процессы требуют соответствия строгим техническим требованиям и стандартам, что обеспечивает максимально безопасное и эффективное использование в условиях гидридной обработки.

Установка ТЭНа

Установка ТЭНа должна производиться с учетом следующих рекомендаций:

• Выбор местоположения: ТЭН должен быть установлен в месте, защищенном от механических повреждений и обеспечивающем хорошую вентиляцию для отведения тепла.
• Монтаж: Следует использовать фланцы и резьбовые соединения (G1–G2), которые обеспечивают герметизацию под давлением. Все соединения необходимо проверять на наличие утечек перед началом работы.
• Электрические подключения: Подключение ТЭНа должно осуществляться только с использованием надежных материалов, способных выдерживать выбранное рабочее напряжение (220/380 В). Обязательно использование автоматических предохранителей для предотвращения перегрузок.

Операционные параметры

При эксплуатации ТЭНа крайне важно контролировать следующие параметры:

• Температура: Поддержание температуры в диапазоне 260–500°C является критически важным для успешного гидрирования титана. Рекомендовано использование термопар K-типа для точного измерения.
• Давление: Системы должны стабильно работать при давлениях от 0,1 до 2 МПа, что требует использования надежных манометров и систем контроля давления.
• Охлаждение: Необходимо обеспечить качественную продувку H₂ + CO или H₂ + Ar после завершения реакции для предотвращения дегидрирования полученного продукта.

Обслуживание и диагностика

Регулярное обслуживание и диагностика ТЭНа играют важную роль в его долговечности и производительности.

Регулярные проверки

• Очистка: Регулярная очистка от возможных отложений и коррозии продливает срок службы нагревателя.
• Проверка изоляции: Необходимо следить за состоянием изоляции (MgO) и нагревательной проволоки (NiCr). Их повреждение может привести к электрическим утечкам и необходимости замены.
• Калибровка датчиков: Периодическая калибровка термопар и манометров повышает точность температурных и давленческих показателей.

Диагностика неисправностей

В случае появления проблем с операцией ТЭНа необходимо провести диагностику:

• Проблемы с нагревом: Возможные причины могут включать поврежденные провода, нарушение контактов или двигателей, используемых для контроля температуры.
• Изменение давления: Утечки или закрытые краны также могут быть причиной несоответствия рабочего давления. При этом следует сразу производить проверку всех соединений.

Экономические аспекты: стоимость и эффективность

Внедрение ТЭНа мощностью 4,5 кВт в процесс гидридной обработки титана также требует финансового анализа, чтобы понять его целесообразность.

Стоимость установки и эксплуатации

Эффективность процесса

Эффективность использования ТЭНа 4,5 кВт в процессов гидридной обработки проявляется в следующем:

• Скорость обработки: Увеличение скорости реакции позволяет значительно сократить время на гидрирование — до 2–3 раз быстрее по сравнению с традиционными методами.
• Экономия на материале: Пористый продукт, получаемый в результате гидридной обработки, не требует дополнительной переработки, что также снижает затраты на переменную часть производства.

Перспективы развития технологий нагрева

С учетом постоянного прогресса в области материаловедения и технологий, можно ожидать дальнейшие усовершенствования в дизайне и упрощении эксплуатации ТЭНов. Исследования в области:

• Гибридных систем: сочетание электронагревателей с другими методами, такими как лазерная обработка, может завершить полный цикл гидридной обработки, повысив эффективность.
• Интеллектуальных систем управления: разработка систем, отслеживающих и автоматически регулирующих температуры и давления, для оптимизации процессов на основе сенсорной информации. Это приведет к снижению потерь энергии и повышению надежности.
• Устойчивых технологий: внедрение экологически чистых решений, таких как заменители традиционных нагревателей и использование вторичных материалов в производстве ТЭНов.

Таким образом, надежность и эффективность ТЭНа мощностью 4,5 кВт в процессе гидридной обработки титана становятся залогом успешного воплощения данной технологии в различных отраслях, включая авиацию, медицину и энергетику. Будущее этой технологии предполагает как улучшение существующих систем, так и впитывание новых идей и подходов для обеспечения большей производительности и безопасности.
