Узнайте секреты подключения тэны 220в для идеального обогрева

Почему 220В — оптимальный выбор для идеального обогрева

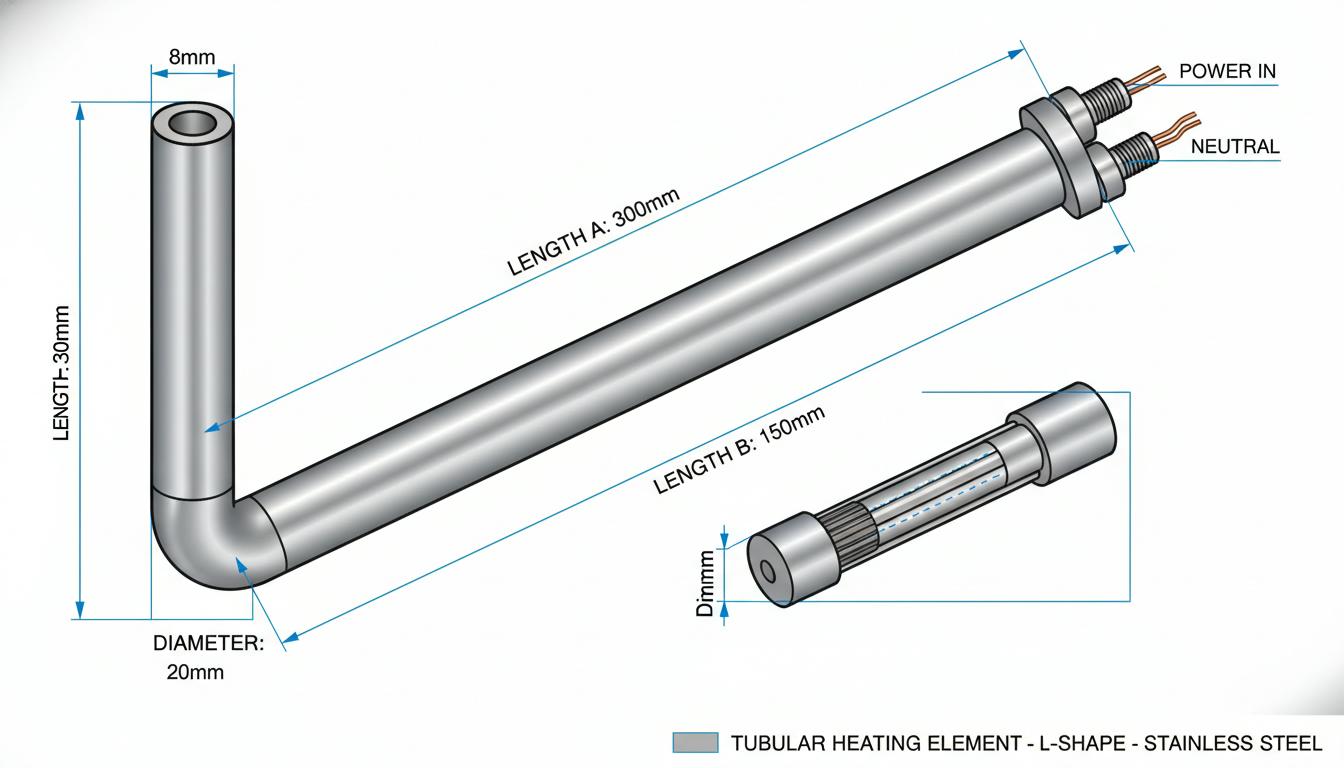

Трубчатые электронагреватели (ТЭНы) на 220В являются идеальным решением для обогрева в бытовых и промышленных системах. Они обеспечивают мощность от 100Вт до 10кВт и способны работать при токе до 45А. Разнообразие диаметров (от 8 до 18мм) и длины (от 280 до 6000мм) позволяет подобрать ТЭН для любой задачи. Используемые материалы — нержавейка, медь и титан — тщательно подобраны под требования к долговечности и устойчивости к коррозии.

Чтобы обеспечить оптимальный обогрев, важно рассчитывать мощность: для бойлеров подойдут ТЭНы мощностью 1-2кВт, для котлов — 3-5кВт, а для промышленных применений — более 5кВт. Секрет равномерности нагрева заключается в выборе мощности на 10-20% ниже, чем объем нагреваемой среды, например, 2кВт будет хватать для 10-15л воды. Это предотвратит локальный перегрев и продлит срок службы оборудования до 10 лет.

Секрет №1: Подготовка — основа быстрого и безопасного монтажа

Перед монтажом важно собрать все необходимые инструменты: индикатор напряжения, мультиметр, отвертки, ключи, фум-ленту, герметик, а также медные провода с нужным сечением:

• 1.5мм² для 2кВт
• 2.5мм² для 3-5кВт
• 4-6мм² для 10кВт+

Также потребуется автомат на 10-16А и УЗО на 30мА.

Пошаговая подготовка:

1. Отключите питание в щитке и проверьте отсутствие напряжения с помощью индикатора.
2. Подготовьте место установки: для жидкостей необходима резьба G1/2″, М24, М16х1.5; для воздуха — шпильки М4-М8.
3. Проверьте состояние ТЭНа: сопротивление должно быть в диапазоне 0.5-5 Ом (с помощью мультиметра), а также отсутствовать повреждения.
4. Установите магниевый анод для защиты от коррозии в водогреях.

Секрет скорости: Запишите шаблон операций: сначала герметизация (фум-лента + герметик), затем подключение проводов и защита. Это поможет сэкономить 50% времени на монтаж.

Секрет №2: Базовая схема для одного ТЭНа 220В — просто и эффективно

Для подключения одиночного ТЭНа следует придерживаться простой схемы:

• Фаза (L, коричневый или белый провод) — к одному контакту ТЭНа.
• Ноль (N, синий провод) — ко второму контакту.
• Заземление (PE, желто-зеленый) — к корпусу (болт M6-М8).

Пример расчета: ТЭН на 2кВт/220В потребляет ток примерно 9А, для которого потребуется провод сечением 1.5мм² и автомат на 10А. Для 5кВт потребуется ток около 23А, что подразумевает использование провода 4мм² и автомата на 25А.

Монтаж шаг за шагом:

1. Закрепите ТЭН в гнезде с моментом затяжки 20-30Нм, оставив зазор 1-2мм для термического расширения.
2. Наденьте наконечник-кольцо на провод, зафиксируйте с помощью гайки M4, шайбы и гровера.
3. Подключите через УЗО и автомат.
4. Проверьте монтаж с помощью мультиметра: отсутствие короткого замыкания и нормальное сопротивление.

Секрет надежности: Использование гровера помогает предотвратить ослабление контакта от вибраций и нагрева, что увеличивает срок службы соединений на 300%.

Секрет №3: Подключение блока ТЭНов к 220В — равномерный обогрев без перекоса

При установке 2-3 и более ТЭНов рекомендуется использовать параллельное соединение с перемычками для стабилизации нагрузки в однофазной сети.

Схема для блока из трех ТЭНов:

• Перемычка №1: соединяет один контакт каждого ТЭНа (к фазе L).
• Перемычка №2: соединяет второй контакт каждого ТЭНа (к нулю N).
• Заземление распределяется на все корпуса ТЭНов.

Рекомендуем использовать 3-жильный кабель (L — белый, N — синий, PE — желто-зеленый). Общая мощность блока может достигать 3.5кВт через вилку на 16А.

Преимущества:

Равномерный нагрев и распределение тока по всем ТЭНам. Секрет: маркируйте провода (A/B/C для фаз) для упрощения обслуживания.

Таблица выбора сечения кабеля для блока ТЭНов 220В:

Секрет №4: Последовательное соединение — для экономии и низкого тока

Последовательное подключение подходит для двух и более ТЭНов, если общая мощность не превышает 3.5кВт. В этом случае напряжение делится поровну (по 110В на каждый ТЭН при наличии двух).

Как подключить последовательно:

1. Первый контакт ТЭНа1 — к фазе L.
2. Второй контакт ТЭНа1 — к первому ТЭНу2.
3. Второй контакт ТЭНа2 — к нулю N.
4. Заземление — на все корпуса ТЭНов.

Секрет: важно, чтобы все ТЭНы имели одинаковую мощность, иначе может произойти перегрев более слабого элемента. Учтите, что выход одного ТЭНа приводит к остановке всей системы. Рекомендуется использовать это соединение для резервного обогрева.

Секрет №5: Комбинированные схемы и переход к трехфазной сети для мощного обогрева

Для больших систем, таких как котлы и бойлеры, оптимально использовать схему «Звезда» на 220В в трехфазной сети 380В.

Схема «Звезда» (для ТЭНов 220В):

• Все первые контакты ТЭНов соединяются в общую точку (к нулю N, синий провод).
• Вторые контакты подключаются по одному к каждой фазе: A (белый), B (черный), C (коричневый). Количество ТЭНов должно быть кратно трем.
• Используйте 5-жильный кабель + PE.

При таком подключении напряжение на каждый ТЭН составит 220В, нагрузка распределяется равномерно, что предотвратит перекос фаз и обеспечит экономию энергии в 10-15%.

Схема «Треугольник» (только для ТЭНов 380В):

• Фаза A — к контакту ТЭН1/ТЭН2.
• Фаза B — к ТЭН2/ТЭН3.
• Фаза C — к ТЭН3/ТЭН1.

Секрет заключается в том, что использование «Треугольника» для 220В сожжет ТЭНы! Схема «Звезда» с нулем работает при различных сопротивлениях.

Таблица сравнения схем для идеального обогрева:

Секрет №6: Избежание типичных ошибок для долговечного обогрева

• Сухой ход: это может разрушить ТЭН за считанные минуты, поэтому рекомендуется установка поплавкового выключателя.
• Протечки: используйте фум-ленту и герметик, но не перетягивайте соединения — 20-30Нм достаточно.
• Электробезопасность: заземление снижает риск поражения электрическим током в 10 раз; обязательно используйте УЗО на 30мА.
• Накипь: регулярная профилактика (например, промывка уксусом 5%) может удвоить срок службы устройства.
• Перегрев: оставляйте зазор 1-2мм и следите за тем, чтобы мощность не превышала 20Вт/л.

После завершения монтажа обязательно проведите проверку: мультиметром проверьте отсутствие короткого замыкания и нормальные значения сопротивления. Пробный запуск на 5-10 минут с контролем тока также будет полезен.

Секрет №7: Практические хитрости для профессионального результата

• Клеммная колодка: упрощает подключение блока из 6-9 ТЭНов.
• Автоматы 3P+N: позволяют отключить всю систему одновременно.
• Термодатчики: могут использоваться для автоотключения в системах с обогревом воздуха и масла.
• ГОСТ 19108-81: при использовании ТЭНов в изделиях следует учитывать требования безопасности.
• Видеозаписи: могут быть полезными для обучения и демонстрации правильного подключения перемычек из медного провода 4мм² для блоков.

Паре с вышеизложенными секретами, вы получите надежный и эффективный обогрев в вашей системе. Теперь перейдем к следующей части статьи, где рассмотрим подробнее монтаж и схемы соединения для различных типов систем.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и уключение ТЭНов — практические рекомендации

Теперь, когда вы усвоили секреты подключения и основные схемы для ТЭНов 220В, пора перейти к практическому аспекту. Монтаж ТЭНов — это не только техническая задача, но и искусство правильного распределения нагрузки и обеспечения безопасности. Рассмотрим, как правильно установить и подключить ТЭНы, избегая распространенных ошибок.

Секрет №8: Выбор места установки ТЭНа

Правильный выбор места установки ТЭНа напрямую влияет на эффективность обогрева и срок службы устройства. Убедитесь, что место установки соответствует требованиям:

• Вентиляция: Обеспечьте достаточную вентиляцию для охлаждения устройства и предотвращения перегрева.
• Доступность: ТЭН должен быть легко доступен для обслуживания и замены, особенно если он установлен в труднодоступных местах.
• Минимум влаги: Избегайте установки в местах с высокой влажностью, если конструкция ТЭНа не предназначена для таких условий.

Секрет №9: Установка ТЭНа в резервуары

При установке ТЭНа в резервуары соблюдайте следующие рекомендации:

1. Проверьте, чтобы резьба ТЭНа была тщательно обработана герметиком, чтобы избежать утечек.
2. Убедитесь, что ТЭН установлен под углом 15-30 градусов, чтобы жидкость устремлялась к нему, обеспечивая эффективное теплообмен.
3. Следите за тем, чтобы ТЭН не находился в непосредственной близости от стенок резервуара — это может вызвать локальный перегрев.

Секрет №10: Правильное электрическое подключение

Электрическое подключение — это критически важный аспект, который влияет на безопасность и эффективность работы ТЭНа. Обратите внимание на следующее:

• Используйте только качественные проводники: Проводники должны иметь соответствующее сечение в зависимости от мощности ТЭНа и длины линии подключения.
• Убедитесь в надежности соединений: Все соединения должны быть плотными, чтобы избежать нагрева и искрения.
• Тестирование: После завершения подключения обязательно протестируйте систему с помощью мультиметра, убедившись в отсутствии замыкания.

Секрет №11: Защита от перегрева и накипи

Обеспечение защиты от перегрева и накипи поможет продлить срок службы вашего оборудования. Вот несколько простых шагов:

• Установите термостат: Контролируйте температуру воды или воздуха с помощью термостата, чтобы избежать перегрева.
• Регулярная очистка: Запланируйте регулярную очистку ТЭНа от накипи и других отложений, чтобы обеспечить высокую эффективность нагрева.
• Контроль уровня жидкости: Убедитесь в наличии датчиков уровня, чтобы избежать «сухого хода».

Секрет №12: Проведение тестов и финальная проверка

После завершения установки необходимо провести финальную проверку системы:

1. Посмотрите, нет ли утечек в местах соединений и установок.
2. Проверить работу ТЭНа на малой мощности, чтобы убедиться в его функциональности.
3. Следите за теплотой, идущей от ТЭНа, в течение первых нескольких запусков, чтобы обнаружить возможные неисправности.

Монтаж нескольких ТЭНов в одну систему

При установке нескольких ТЭНов в одну систему, используйте общие рекомендации по подключению, чтобы избежать перегрузки:

• Групповое подключение: Используйте одинаковые модели с одинаковой мощностью для более равномерного распределения нагрузок.
• Параллельное или последовательное соединение: Выбирайте подходящее соединение в зависимости от требуемой мощности и напряжения сети.

Заключение

Теперь, когда у вас есть полное представление о монтаже и подключении ТЭНов 220В, вы готовы к практическим действиям. Следуя всем вышеперечисленным секретам, вы сможете обеспечить надежный и эффективный обогрев без неожиданных поломок.
