Узнайте, как хомутовый тэн решит ваши проблемы с нагревом!

Что такое хомутовый ТЭН?

Хомутовый (или кольцевой) ТЭН — это электрический нагреватель, конструкция которого напоминает сантехнический хомут. Он предназначен для обогрева цилиндрических поверхностей: труб, сопел, пресс-форм, экструдеров, баков и других промышленных и бытовых объектов. Основная задача хомутового нагревателя — обеспечить равномерный и быстрый нагрев поверхности, при этом не занимая много места и не требуя сложного монтажа.

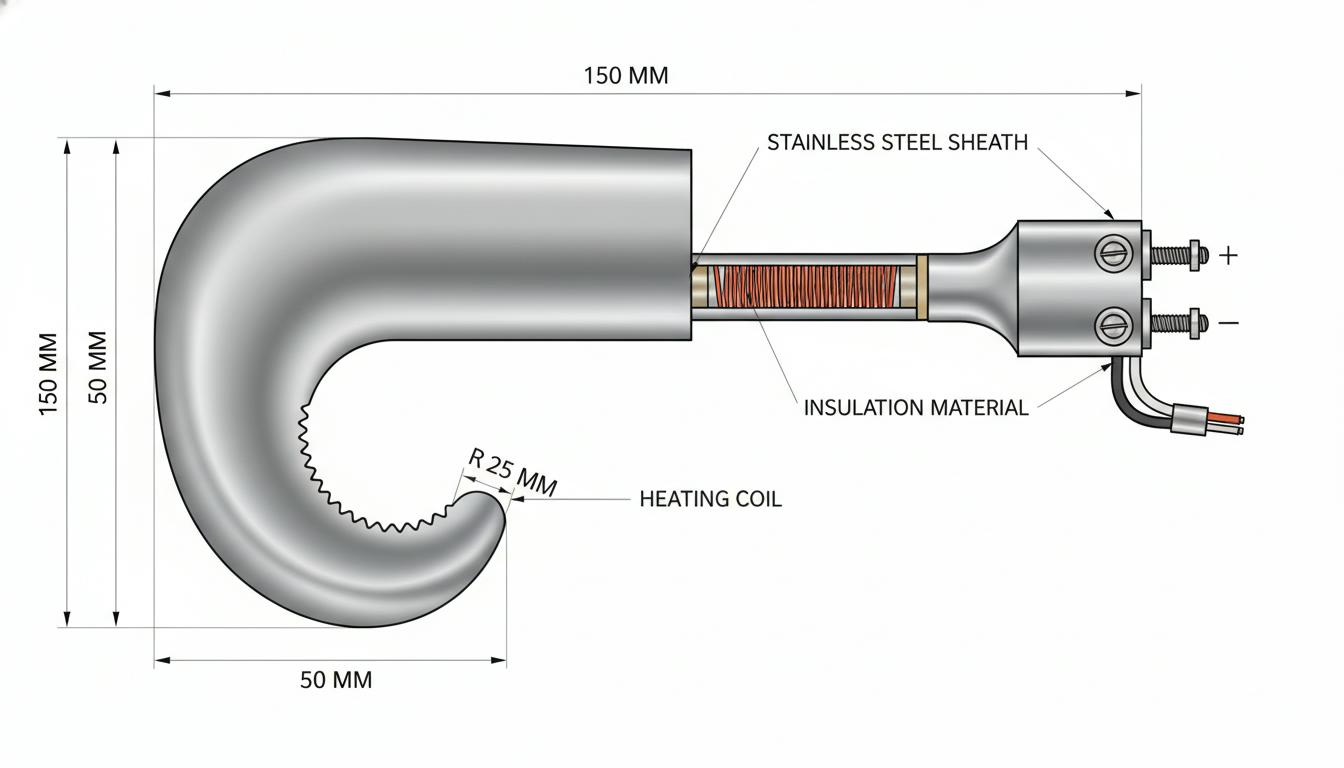

Устройство и принцип работы

Хомутовый ТЭН состоит из нескольких ключевых элементов:

• Корпус — обычно изготавливается из нержавеющей стали, алюминия или латуни. Он защищает внутренние компоненты от внешних воздействий и обеспечивает надёжное крепление.
• Нагревательный элемент — спираль из нихромовой или фехралевой проволоки, которая нагревается при прохождении электрического тока.
• Изолятор — диэлектрический материал (миканит, керамика), который изолирует спираль от корпуса и обеспечивает безопасность.
• Контактные выводы — для подключения к электросети.
• Крепёжные элементы — винты, стяжки, хомуты для фиксации нагревателя на поверхности.

Принцип работы прост: при подаче электричества спираль нагревается, тепло передаётся корпусу, а затем — нагреваемой поверхности. Благодаря плотному прилеганию хомута к поверхности, тепло передаётся эффективно и быстро.

Виды хомутовых ТЭНов

Хомутовые нагреватели бывают разных типов, в зависимости от конструкции, материала и назначения:

Преимущества хомутовых ТЭНов

• Универсальность — подходят для нагрева самых разных цилиндрических поверхностей.
• Простота установки — не требуют сложного монтажа, легко крепятся на оборудование.
• Быстрый нагрев — благодаря плотному прилеганию и контактному способу передачи тепла.
• Долговечность — качественные материалы и надёжная конструкция обеспечивают долгий срок службы.
• Безопасность — изоляция и защита от короткого замыкания.
• Экономичность — низкое энергопотребление и высокий КПД.
• Гибкость конструкции — можно изготовить нагреватель под любые размеры и формы.

Где применяются хомутовые ТЭНы?

Хомутовые нагреватели используются в самых разных сферах:

• Промышленность — нагрев экструдеров, пресс-форм, литейных форм, трубопроводов и упаковочного оборудования.
• Пищевая промышленность — нагрев сопел, баков, труб для поддержания температуры продуктов.
• Химическая промышленность — нагрев реакторов, ёмкостей, трубопроводов.
• Бытовые нужды — обогрев труб, баков, бойлеров, сепараторов.
• Автоматизация — комплектующие для термопластавтоматов, упаковочных машин, клеевых станций.

Как выбрать хомутовый ТЭН?

При выборе хомутового нагревателя важно учитывать несколько факторов:

• Диаметр и ширина — должны соответствовать размерам нагреваемой поверхности.
• Материал корпуса — для агрессивных сред лучше выбирать нержавеющую сталь.
• Тип изолятора — миканит для средних температур, керамика для высоких.
• Мощность и напряжение — подбираются в зависимости от задачи и сети.
• Наличие термопары — для точного контроля температуры.
• Наличие вентилятора — для быстрого охлаждения и равномерного нагрева.

Как правильно установить хомутовый ТЭН?

1. Подготовка поверхности — очистите и обезжирьте место установки.
2. Проверка размеров — убедитесь, что диаметр нагревателя соответствует диаметру поверхности.
3. Монтаж — аккуратно наденьте хомут на поверхность, закрепите стяжками или винтами.
4. Подключение — подключите нагреватель к электросети через термостат или контроллер.
5. Проверка — убедитесь в плотном прилегании и отсутствии перекосов.

Для улучшения теплоотдачи можно использовать высокотемпературную монтажную пасту.

Решение проблем с нагревом

Хомутовый ТЭН помогает решить множество проблем:

• Неравномерный нагрев — благодаря плотному прилеганию и контактному способу передачи тепла.
• Сложный монтаж — простая конструкция и лёгкое крепление.
• Высокая стоимость — доступная цена и долгий срок службы.
• Низкая эффективность — высокий КПД и быстрый нагрев.
• Ограниченные возможности — универсальность и возможность изготовления под заказ.

Практические советы

• Для максимальной эффективности используйте термостат или контроллер температуры.
• Регулярно проверяйте состояние нагревателя и креплений.
• При необходимости используйте термопару для точного контроля температуры.
• Для быстрого охлаждения выбирайте нагреватели с вентилятором.

Дополнительная информация

• Габаритные размеры — внутренний диаметр от 25 до 380 мм, ширина от 20 до 300 мм, толщина от 3 до 4 мм.
• Материалы — нержавеющая сталь, алюминий, латунь.
• Изоляторы — миканит, керамика, керамические волокна.
• Максимальная температура — от 150 до 700 °C в зависимости от типа.
• Мощность — от 100 Вт до нескольких киловатт.

Хомутовый ТЭН — это не просто нагреватель, а настоящий помощник в решении самых разных задач с нагревом. В следующей части статьи мы рассмотрим наиболее распространённые ошибки при установке и эксплуатации хомутовых ТЭНов, а также дадим рекомендации по их профилактике и обслуживанию.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Недостатки и распространенные ошибки при использовании хомутовых ТЭНов

Как и любое другое оборудование, хомутовые ТЭНы не лишены недостатков. Знание этих моментов поможет вам избежать распространенных ошибок при их эксплуатации.

• Недостаточная изоляция — если изолятор поврежден или недостаточно качественный, это может привести к короткому замыканию и аварийным ситуациям.
• Неправильный выбор мощности — слишком высокая или низкая мощность нагревателя может привести к неэффективному нагреву и перегреву оборудования.
• Неправильная установка — неаккуратный монтаж может вызвать деформацию хомута и уменьшить эффективность теплоотдачи.
• Отсутствие контроля температуры — игнорирование необходимости контроля температуры может привести к перегреву и повреждению нагревателя.
• Необходимость регулярной проверки — редкая проверка состояния нагревателя может привести к его выходу из строя.

Обслуживание хомутовых ТЭНов

Чтобы обеспечить долгий срок службы хомутового ТЭНа и избежать неполадок, важно осуществлять регулярное обслуживание. Вот несколько рекомендаций:

• Периодическая проверка креплений — осмотрите крепежные элементы и при необходимости подтяните или замените их.
• Чистка от загрязнений — удаляйте пыль и загрязнения с поверхности нагревателя для обеспечения максимального теплообмена.
• Замена изолятора при необходимости — если вы заметили повреждения, замените изолятор, чтобы избежать аварий.
• Регулярное тестирование температурных режимов — используйте термопару или термометр для контроля температуры нагрева.
• Консультации с профессионалами — при возникновении проблем обращайтесь к специалистам для получения рекомендаций и помощи в ремонте.

Сравнение хомутовых ТЭНов с другими системами нагрева

Хомутовые ТЭНы отличаются от других источников нагрева следующими аспектами:

Тенденции в использовании хомутовых ТЭНов

С увеличением спроса на эффективные и экологи чистые технологии, хомутовые ТЭНы находят применение в новых сферах. Вот некоторые из перспективных направлений:

• Автоматизация процессов — интеграция с системами управления обеспечивает более точное регулирование температуры.
• Энергосбережение — использование более эффективных материалов для снижения энергопотребления и повышения КПД.
• Умные технологии — внедрение сенсоров для мониторинга и управления нагревом в реальном времени.

Воспользовавшись вышеизложенными рекомендациями, вы сможете минимизировать риски, повысить эффективность работы хомутовых ТЭНов и продлить их срок службы. В следующей части статьи мы подробнее рассмотрим новейшие достижения в области разработки хомутовых нагревателей и их влияние на различные отрасли.
