Узнайте, как тэн резьбовой решит ваши проблемы с отоплением

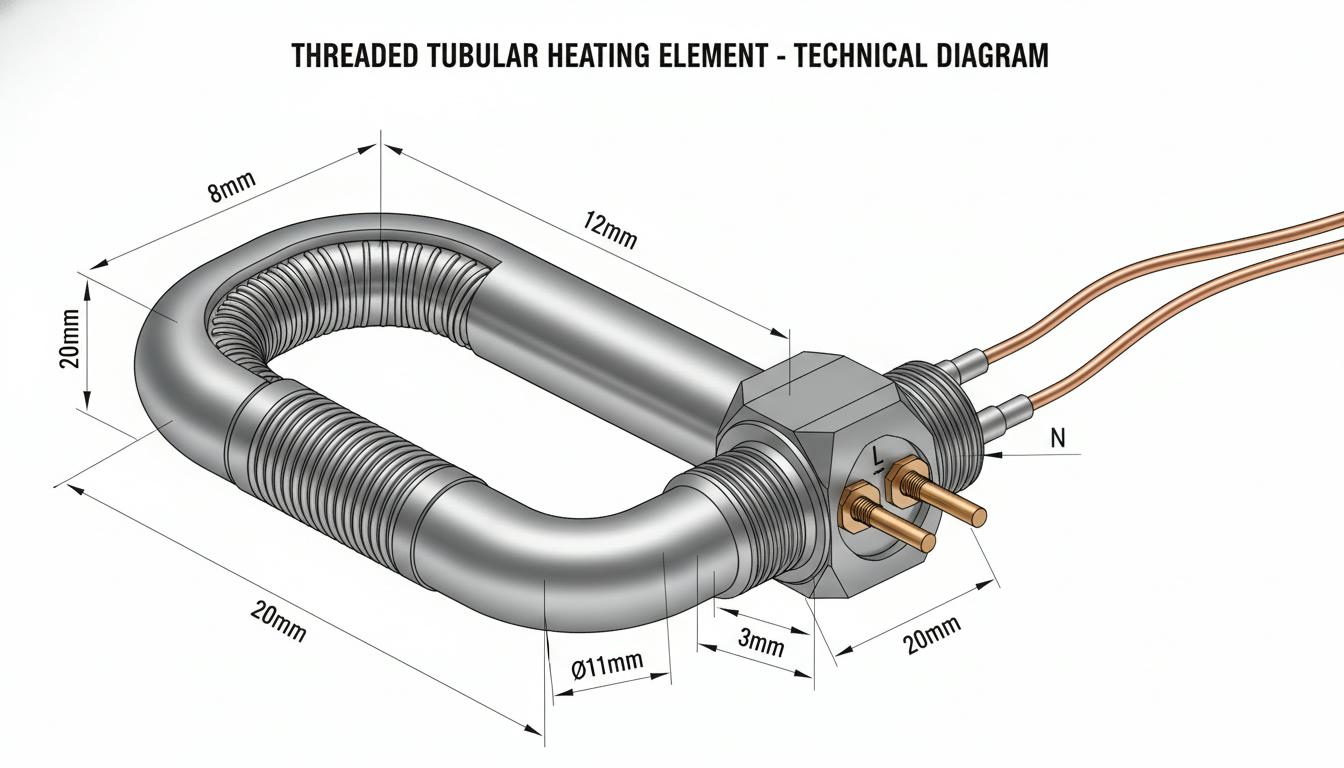

Что такое резьбовой ТЭН и как он работает?

Резьбовой ТЭН (трубчатый электронагреватель) представляет собой металлическую трубку с внутренней нихромовой спиралью, изолированной керамическим наполнителем (периклазом или стеатитом), и заполненную теплопроводящим диэлектриком. Этот диэлектрик предотвращает короткое замыкание и обеспечивает равномерный теплообмен. При подаче электрического тока спираль нагревается по закону Джоуля-Ленца и передаёт тепло через корпус (из нержавеющей стали, меди или углеродистой стали) в окружающую среду — воду, масло или воздух. Резьбовое соединение (дюймовое или метрическое, например, М4, М5, М6, М8) позволяет вкручивать ТЭН напрямую в бак, фланец или корпус, что сильно упрощает монтаж в системах отопления.

Основные компоненты резьбового ТЭНа:

• Нагревательная спираль из никель-хромового сплава с высоким сопротивлением и коррозионной стойкостью.
• Изоляционный наполнитель (керамика или периклаз) для обеспечения безопасности и быстрого теплоотвода.
• Металлический кожух с высокой теплопроводностью (нержавейка для агрессивных сред, медь для воды).
• Резьбовые выводы с керамическими изоляторами, шпильками и гайками для подключения проводов.
• Опционально: термостат для автоматического поддержания температуры и защита от перегрева.

Этот дизайн обеспечивает коэффициент полезного действия почти 100%, минимизируя потери энергии, и позволяет работать при температурах до 100–450°C на оболочке, в зависимости от среды.

Преимущества резьбового ТЭНа для решения проблем с отоплением

Резьбовой ТЭН особенно ценен в отопительных системах, где основной котел (газовый или твердотопливный) не справляется с пиковыми нагрузками — например, в морозы или при аварии. Вот ключевые плюсы:

• Высокая эффективность и быстрый нагрев: Тепло передается напрямую в жидкость, нагревая большие объемы воды за минуты. Идеально подходит для бойлеров косвенного нагрева, где ТЭН включается как резервный источник.
• Широкий диапазон мощностей: От 100 Вт до 30 кВт (популярны 1–15 кВт), напряжение 12–600 В (220/380 В для быта). Подходит для квартирных бойлеров (0,5–3 кВт) или промышленных бочек (10+ кВт).
• Простая установка: Резьба позволяет вкручивать в стандартные отверстия без сварки. Герметичность обеспечивается льном, ФУМ-лентой или прокладками.
• Долговечность и стойкость: Материалы устойчивы к коррозии (нержавейка для pH 5–9, титан для агрессивных сред). Срок службы — десятки лет при правильной эксплуатации.
• Автоматизация: С термостатом и реле ТЭН сам поддерживает температуру, отключаясь при достижении установленной температуры и включаясь при падении.
• Компактность и универсальность: Диаметры трубок 8–18 мм, длины 280–6000 мм. Очень удобно для работы в условиях вибраций и загрязненных сред.

Сравнение с другими типами ТЭНов

Применение резьбового ТЭНа в системах отопления

Резьбовой ТЭН решает проблемы как в быту, так и в промышленности:

• Водонагреватели и бойлеры: Нагрев горячей воды, резерв в случае слабого котла. В косвенных системах ТЭН включается, если температура подачи низкая. Существуют модели с гнездом для анода (М4–М8) против коррозии.
• Отопление помещений: Блоки ТЭНов (группа из нескольких элементов) на 220/380 В для радиаторов или воздуховодов. Нагрев воздуха до 450°C в спокойной среде.
• Подогрев масла и жидкостей: В бочках для топлива или смазки; подходит для слабых кислот и щелочей (pH 5–9).
• Промышленность: Используется в процессах вулканизации, экструзии и спайки, с акцентом на стабильном нагреве.
• Напольные/настенные котлы: Замена неисправных элементов без разборки всей системы.

Примеры мощностей для типичных задач:

• 1–3 кВт: Квартирный бойлер 50–100 л.
• 5–15 кВт: Домашняя система горячего водоснабжения/отопления.
• 20–30 кВт: Промышленный резервный нагрев.

Как выбрать резьбовой ТЭН под ваши нужды?

При выборе резьбового ТЭНа для отопления ориентируйтесь на:

1. Мощность и объем: Рекомендуется 10–15 Вт/л воды для быстрого нагрева (например, 3 кВт на 200 л).
2. Напряжение: 220 В для домашних условий, 380 В для мощных блоков.
3. Материал: Нержавейка AISI 304/316 для воды, медь для чистых сред.
4. Размеры резьбы: Обычные размеры — 1″ или 1,5″ для бойлеров; уточните диаметр (8–18 мм).
5. Дополнения: Термостат (0–110°C), анод, холодная зона (Lm) для защиты от кипения.
6. Среда: Вода — max 100°C; воздух — 450°C; избегайте сильных кислот без титана.

Также важно избегать ошибок, таких как выбор слишком мощного ТЭНа, что может привести к образованию накипи, и проверять изоляцию мегомметром. Модели с термостатом, как правило, окупаются за сезон.

Пошаговая инструкция по установке резьбового ТЭНа

Установка резьбового ТЭНа довольно проста и занимает 30-60 минут. Вам понадобятся следующие инструменты: ключи, герметик (лен/ФУМ), мультиметр, термостат.

1. Подготовка: Отключите электричество и слейте воду из бака. Если происходит замена, открутите старый ТЭН.
2. Очистка: Удалите накипь с резьбы и гнезда. Проверьте прокладки и замените их при необходимости.
3. Монтаж: Нанесите уплотнитель на резьбу, вкрутите ТЭН вручную, затем затяните ключом (момент 20–30 Нм). Для настенных систем снимите крышку и открутите болты.
4. Подключение: Резьбовые шпильки (М4–М5): зафиксируйте провода шайбами или гайками. Используйте схему «звезда» для трехфазных систем (равные ветви по мощности). Подключите термостат или реле: фаза на один вывод, ноль — на другой.
5. Проверка: Заполните бак водой, выпустите воздух. Проверьте изоляцию (сопротивление должно быть >1 МОм). Включите устройство и следите за температурой.
6. Безопасность: Обязательно обеспечьте заземление корпуса, защиту от сухого хода и УЗО. Не запускайте прибор без воды!

Схемы подключения:

• Однофазный: Прямое подключение к 220 В через термостат.
• Трехфазный «звезда»: Три ТЭНа по 220 В/фазу с равной мощностью.
• С контактором: Датчик → реле → ТЭН (автоотключение при превышении установленной температуры).

Эксплуатация, обслуживание и типичные проблемы

Рекомендуется ежедневно контролировать термостат, избегая сухого нагрева (при наличии встроенной защиты). Обслуживание обычно требует регулярной чистки накипи раз в год (уксус или цитрат) и проверки анода, с заменой при пробое (признаки — запах гари или отсутствие нагрева).

Типичные проблемы и возможные решения:

• Не греет: Проверьте напряжение, состояние термостата, отсутствие накипи.
• Перегрев: Возможно, слабая циркуляция — стоит добавить насос.
• Шум/вибрация: Неплотная резьба — подтяните ТЭН.
• Коррозия: Необходима замена на нержавеющий с анодом.

В реальных кейсах резьбовой ТЭН спасает в загородных домах зимой: если газовый котел выходит из строя, электрический резерв может нагреть 300 литров за 2 часа.

Почему резьбовой ТЭН — будущее отопления?

В условиях современных энергокризисов резьбовой ТЭН соединяет простоту, надежность и гибкость: от мини-бойлера до мощных промышленных установок. Он не требует сложного оборудования, легко интегрируется в системы автоматизации и способен окупаться за 1–2 сезона. Это отличное решение для обеспечения комфортного тепла в вашем доме или производстве — компактное, мощное и надежное. Выберете по нужным параметрам, установите по инструкции — и забудьте о холоде!

Теперь давайте рассмотрим, как правильно эксплуатировать и обслуживать резьбовой ТЭН для достижения максимальной эффективности его работы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация и обслуживание резьбового ТЭНа

Для того чтобы резьбовой ТЭН служил долго и эффективно, важно правильно организовать его эксплуатацию и регулярное обслуживание. Правильные действия помогут избежать поломок, повышают безопасность и обеспечивают стабильный нагрев в любых условиях.

Ежедневный контроль и безопасность

Резьбовой ТЭН оснащён функцией автоматического контроля температуры, однако важно ежедневно проводить следующие проверки:

• Температура воды: Убедитесь, что нагревательная система не достигает критических значений, которые могут привести к перегреву.
• Звуки и вибрации: Прислушивайтесь к необычным шумам или вибрации, которые могут свидетельствовать о проблемах в работе устройства.
• Состояние проводки: Регулярно проверяйте нет ли повреждений проводов, особенно в местах подключения ТЭНа.

Регулярное обслуживание

Обслуживание резьбового ТЭНа требует особого внимания. Рекомендуется проводить его хотя бы раз в год:

1. Чистка от накипи: Образование накипи может снизить эффективность нагревателя. Используйте уксус или специальные растворы для удаления накипи из оборудования.
2. Проверка анода: Анод, установленный для защиты от коррозии, необходимо проверять на износ. При необходимости замените его, чтобы продлить срок службы ТЭНа.
3. Проверка термостата: Убедитесь, что термостат работает правильно, и при необходимости откорректируйте его настройки.

Типичные проблемы и их решения

Несмотря на свою надёжность, резьбовой ТЭН может сталкиваться с некоторыми проблемами. Ниже приведены основные неисправности и способы их устранения:

• Не греет: Проверьте подачу электричества, исправность провода и целостность термостата. Возможно, потребуется чистка от накипи.
• Перегрев: Если ТЭН слишком сильно нагревает воду, проверьте наличие качественной циркуляции жидкости в системе. Возможно, потребуется установить насос.
• Шум или вибрация: Скорее всего, это связано с неплотностью резьбы. Убедитесь, что ТЭН установлен правильно, и подтяните соединения.
• Коррозия: Если обнаружены следы коррозии, рассмотрите возможность замены на более устойчивый к коррозии материал, такой как нержавеющая сталь, и обновление анода.

Интеграция резьбового ТЭНа в современные системы отопления

Современные решения для отопления всё чаще включают в себя элементы автоматизации, позволяющие удалённо контролировать и регулировать температуру помещений. Резьбовой ТЭН можно легко интегрировать в такие системы. Это позволяет:

• Упрощение управления: Установив термостат с функцией Wi-Fi, вы сможете управлять температурой в вашем доме через мобильное приложение.
• Снижение энергозатрат: Автоматизация процессов позволяет сократить потребление энергии благодаря оптимизации режима работы ТЭНа.
• Поддержание стабильной температуры: Современные системы отопления позволяют более точно поддерживать нужную температуру и предотвращают резкие колебания.

Модернизация отопительных систем

Для повышения эффективности работы системы отопления можно рассмотреть возможность замены старых ТЭНов на новые резьбовые аналоги. Это может существенно увеличить продуктивность и снизить энергозатраты. Например, замена устаревших фланцевых нагревателей на резьбовые позволяет не только улучшить теплоотдачу, но и упростить монтажные работы.

Потенциал резьбового ТЭНа в промышленности

Не только в бытовом сегменте, но и в промышленных условиях резьбовые ТЭНы находят своё применение. Их можно использовать в различных отраслях для:

• Нагрева технологических жидкостей: Например, для нагрева масел, рабочих растворов и даже в процессах экструзии.
• Поддержания температуры в производственных помещениях: В ситуациях, когда требуется поддержание определённой температуры для создания благоприятных условий работы.
• Аварийного нагрева: Обеспечение резервного источника тепла при сбоях в основной системе.

Таким образом, резьбовой ТЭН представляет собой универсальное решение как для личного использования, так и для крупных промышленных производств. С переходом на более современные методы управления и внедрением новых технологий, его возможности только расширяются. В следующих разделах мы рассмотрим, как можно оптимизировать эксплуатационные характеристики резьбового ТЭНа и какие технологии его улучшения уже доступны на рынке.
