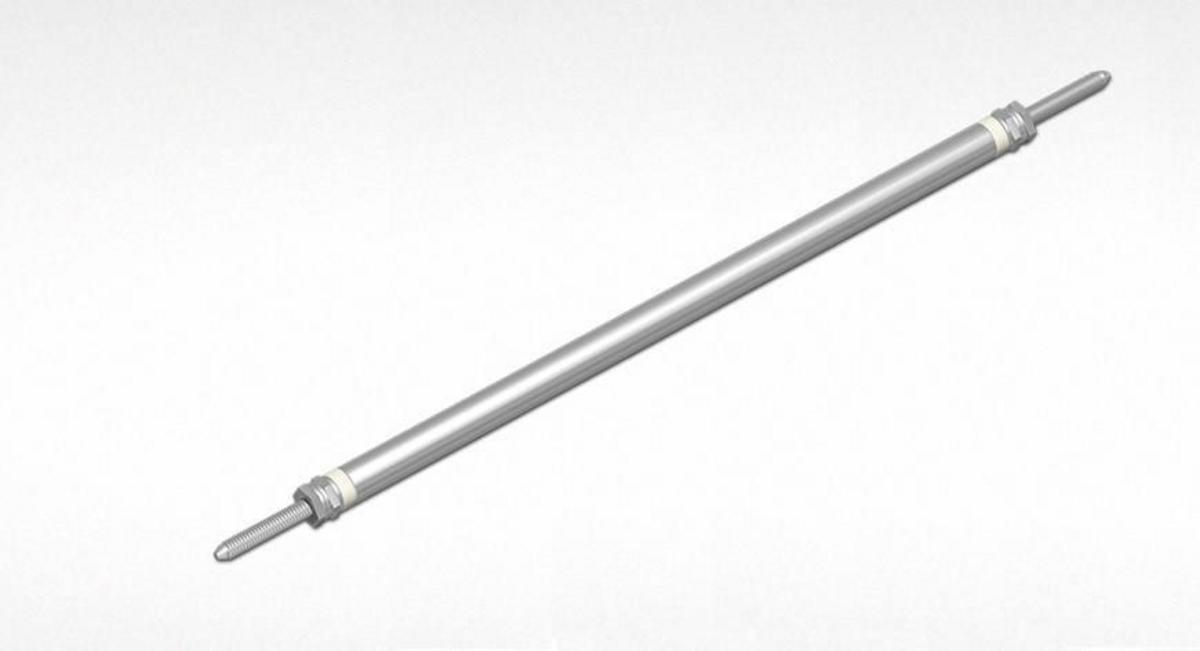

Тэн прямой ТЭН 140B13/1.9-T-220Ф1

# ТЭН прямой 140B13/1.9-T-220Ф1: Комплексный обзор для B2B-сегмента

ТЭН прямой 140B13/1.9-T-220Ф1 – это трубчатый электронагреватель (ТЭН), представляющий собой прямой стержневой элемент, разработанный для широкого спектра применений в системах нагрева. Его маркировка раскрывает ключевые технические параметры: серия 140 указывает на установочный размер, B13 – на форму «Б» (прямой) и диаметр трубки 13 мм. Номинальная мощность составляет около 1,9 кВт, рабочее напряжение – 220 В, а тип соединения – Ф1, что обычно подразумевает фланец или стандартный резьбовой штуцер. Этот тип ТЭНа относится к универсальным нагревателям, способным работать как в жидкостных, так и в воздушных средах, обеспечивая высокую надежность в бытовых и промышленных условиях.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Устройство для преобразования электрической энергии в тепловую, состоящее из металлической оболочки (колбы), внутри которой расположен нагревательный элемент (нихромовая спираль), изолированный от оболочки диэлектрическим наполнителем (обычно оксидом магния).
• Маркировка: Стандартизированное обозначение, несущее информацию о технических характеристиках и типе изделия.
• ГОСТ: Государственный стандарт, устанавливающий единые технические требования и нормы.
• Линейная плотность: Мощность, приходящаяся на единицу длины нагреваемой поверхности ТЭНа (Вт/см²).
• MgO (оксид магния): Диэлектрический наполнитель, обеспечивающий теплопроводность и изоляцию между нагревательным элементом и колбой ТЭНа.
• IP44: Класс защиты корпуса электрооборудования от проникновения твердых предметов диаметром более 1 мм и брызг воды.

Расшифровка маркировки ТЭН 140B13/1.9-T-220Ф1

Стандартизированная маркировка ТЭНов, применяемая российскими производителями (например, Petroten), позволяет точно определить характеристики устройства. Разбор обозначения 140B13/1.9-T-220Ф1:

• 140: Базовая серия, обычно обозначающая установочный размер или длину нагреваемой части. Для данной серии это часто соответствует длине около 670 мм.
• B13: Форма «Б» указывает на прямой или слегка изогнутый стержень. Цифра 13 обозначает диаметр трубки (колбы) в миллиметрах, что является стандартом для компактных и мощных нагревателей.
• 1.9: Номинальная мощность в киловаттах (кВт). Значение 1,9 кВт часто встречается как близкое к 2,0 кВт, что обусловлено погрешностями в расчетах и производстве.
• T: Тип исполнения, где «T» (tubular air/water) указывает на универсальное применение – как для жидкостных, так и для воздушных сред.
• 220: Рабочее напряжение в вольтах (В), стандартное для однофазных бытовых электрических сетей в Российской Федерации.
• Ф1: Тип соединения, обозначающий фланец (Ф) типа 1 или штуцер с резьбой G1/2″ (наружный диаметр резьбы около 21 мм), обеспечивающий герметичное крепление нагревателя в резервуаре.

Декодировка основана на типовых схемах производителей, где модели с близкими параметрами (например, 140 В13/1,9 или 140 В13/2,0) имеют идентичные технические характеристики.

Технические характеристики

Основные технические характеристики ТЭН 140B13/1.9-T-220Ф1, экстраполированные из данных по близким аналогам (модели серии 140 В13 мощностью от 1,0 до 2,5 кВт), подтверждают его назначение. Диаметр трубки составляет 13 мм, материалы колбы могут варьироваться от углеродистой до нержавеющей стали, а тип соединения – штуцер G1/2″. Установочная длина нагреваемой части (L) – 670 мм.

Ключевые параметры:

• Мощность: 1,9 кВт. Линейная плотность мощности составляет примерно 20–25 Вт/см², что является оптимальным для большинства бытовых и промышленных применений.
• Напряжение: 220 В (однофазное).
• Диаметр трубки (D): 13 мм. Этот диаметр считается оптимальным для достижения равномерного нагрева без локальных перегревов, что снижает риск образования накипи и продлевает срок службы.
• Длина (L): 670 мм. При этом реальная нагреваемая зона составляет примерно 500–600 мм, остальная длина приходится на монтажные выводы.
• Материал колбы:
  • Углеродистая сталь: Рекомендуется для работы в щелочных средах с pH 7–9.
  • Нержавеющая сталь (AISI 304/321): Подходит для воды, слабых кислот (pH 5–7) и других агрессивных сред, обеспечивая повышенную коррозионную стойкость.
• Соединение: Штуцер с трубной резьбой 1/2″, как правило, из углеродистой или нержавеющей стали, либо фланец (Ф1) для более надежного и герметичного монтажа.
• Рабочая среда: Вода, слабые растворы щелочей и кислот, воздух. Универсальность обусловлена выбором материала колбы и конструкцией.
• Температура нагрева: До +100–120°C в жидкостной среде и до +300°C в воздушной среде, что зависит от конкретных условий эксплуатации и материала.
• Изоляция: Стандартно используется оксид магния (MgO) высокой чистоты, обеспечивающий эффективную теплопередачу и электрическую изоляцию. Сердечник – нихромовая проволока.

Вес: Ориентировочно 0,8–1,2 кг. Степень защиты: IP44.

Применение и области использования

ТЭН 140B13/1.9-T-220Ф1 является универсальным прямым нагревательным элементом, находящим широкое применение в:

• Бытовых водонагревателях (бойлерах): Наиболее частая область использования, где он обеспечивает нагрев воды для систем горячего водоснабжения (ГВС). Мощность 1,9 кВт позволяет нагреть, например, 50 литров воды с начальной температуры 20°C до 60°C примерно за 40-50 минут, что является приемлемым для большинства потребностей.
• Промышленных резервуарах: Для нагрева жидкостей, растворов, масел в различных производственных процессах, включая химическую, пищевую и фармацевтическую промышленность.
• Саунах и банях: В качестве нагревательного элемента для получения пара.
• Стиральных машинах: Как элемент нагрева воды.
• Воздушных системах: В промышленных обогревателях, сушильных камерах, воздухоохладителях, где требуется нагрев воздуха.

Специфика типа соединения Ф1 (фланец или штуцер G1/2″) обеспечивает удобство монтажа и демонтажа, а также гарантирует герметичность соединения с резервуаром, что критически важно при работе с жидкостями.

Данная модель и её аналоги широко доступны на территории Российской Федерации, с возможностью доставки из крупных логистических центров и напрямую от производителей, таких как Petroten.

Преимущества и недостатки

Преимущества:

• Компактность: Диаметр трубки 13 мм и длина 670 мм позволяют установить ТЭН даже в условиях ограниченного пространства, например, в узких баках или корпусах.
• Универсальность: Благодаря возможности выбора материала колбы (углеродистая или нержавеющая сталь), ТЭН может применяться в различных рабочих средах, включая слабоагрессивные.
• Надежность: Использование качественного диэлектрика (MgO) и правильная технология производства обеспечивают высокую изоляционную способность и минимизируют риск короткого замыкания или пробоя.
• Доступная цена: Стоимость таких ТЭНов (ориентировочно от 500 до 1500 рублей за аналогичные модели) делает их экономически выгодным решением для большинства применений.
• Стандартизация: Соответствие ГОСТ и типовым производственным нормам упрощает подбор и замену.

Недостатки:

• Коррозия углеродистой стали: В кислых или хлоридсодержащих средах углеродистая сталь подвержена быстрой коррозии, что сокращает срок службы.
• Необходимость контроля накипи: При работе в жесткой воде на поверхности ТЭНа может образовываться накипь, что снижает эффективность теплоотдачи и может привести к локальным перегревам и выходу из строя. Рекомендуется использование фильтров или умягчителей воды.
• Ограничения по давлению: Стандартные исполнения ТЭНов не рассчитаны на работу под высоким давлением (>10 бар) без специальной модификации.

Монтаж и подключение: Пошаговое руководство

Корректный монтаж и подключение ТЭНа являются залогом его долговечной и безопасной работы.

1. Подготовка:
   • Отключение электропитания: Перед началом работ убедитесь, что питание на объекте полностью отключено.
   • Слив рабочей среды: Полностью слейте жидкость или демонтируйте газовую среду из резервуара.
   • Необходимые инструменты: Разводной или рожковый ключ (чаще всего на 27 мм для штуцера G1/2″), тестер для проверки сопротивления изоляции, уплотнительные материалы (например, паронит, резиновые прокладки).
2. Установка ТЭНа:
   • Вкрутите штуцер G1/2″ в соответствующее резьбовое отверстие или установите фланец Ф1, используя штатные крепежи и уплотнители.
   • Убедитесь, что ТЭН установлен на достаточном расстоянии от дна резервуара (рекомендуется зазор не менее 100 мм для минимизации контакта с осадком и обеспечения циркуляции среды).
3. Подключение электрической части:
   • Подключите провода к клеммам ТЭНа (обычно M8 или M10). Используйте провода соответствующего сечения (минимум 2,5 мм² для мощности 1,9 кВт).
   • Обязательно установите терморегулятор (термостат) для контроля температуры и предотвращения перегрева (рабочий диапазон до 120°C).
   • Для защиты от поражения электрическим током рекомендуется подключить заземление к корпусу или к специальному контакту.
4. Пуск и проверка:
   • Заполните резервуар рабочей средой (водой) до уровня, полностью покрывающего нагревательную часть ТЭНа. Категорически запрещается включать ТЭН всухую (без среды), это приведет к его немедленному выходу из строя.
   • Произведите измерение сопротивления изоляции между выводами ТЭНа и корпусом (должно быть не менее 50 МОм).
   • Включите питание и проконтролируйте работу ТЭНа, а также показания терморегулятора.
5. Обслуживание:
   • Регулярно (раз в год или чаще, в зависимости от жесткости воды) осматривайте ТЭН на предмет образования накипи.
   • При наличии значительного слоя накипи произведите очистку (например, с помощью слабых кислотных растворов, таких как уксус, или механически).

Меры безопасности: Все электромонтажные работы должны проводиться квалифицированным персоналом. Рекомендуется использовать устройства защитного отключения (УЗО) с током утечки 30 мА.

Сравнение с аналогами

Модель 140B13/1.9-T-220Ф1 занимает нишу универсальных ТЭНов среднего класса. Рассмотрим её в сравнении с близкими по серии и назначению:

140B13/1.9-T-220Ф1 является оптимальным выбором для средних по объему бойлеров и систем, где требуется баланс между мощностью, размером и универсальностью применения. Модели с меньшей мощностью (1,0 кВт) подходят для небольших емкостей или когда скорость нагрева не критична, а более мощные (2,5 кВт) – для ускоренного нагрева или при необходимости компенсировать теплопотери.

Производители и доступность

Крупным производителем и поставщиком таких ТЭНов в России является компания Petroten (г. Борисоглебск), продукция которой соответствует заявленным характеристикам. Изделия данной серии и их аналоги представлены на различных торговых площадках, включая маркетплейсы (например, Yandex Market), где можно найти как оригинальные, так и совместимые модели. Осуществляется доставка в более чем 200 городов РФ.

Отзывы пользователей: Многие пользователи отмечают высокую долговечность ТЭНов серии 140 в бытовых условиях (3–5 лет эксплуатации в системах ГВС). Однако, при использовании углеродистой стали без должной подготовки воды, отмечается повышенная склонность к коррозии и образованию накипи.

Интересные факты и расширенный анализ

• Расчет времени нагрева: Для точного расчета времени нагрева используется формула

  Q = m * c * ΔT

  , где Q – количество теплоты (Дж), m – масса среды (кг), c – удельная теплоемкость среды (Дж/(кг·°C)), ΔT – изменение температуры (°C). Для нагрева 100 л (≈100 кг) воды с 20°C до 80°C (ΔT = 60°C), при удельной теплоемкости воды ≈ 4180 Дж/(кг·°C), потребуется

  Q = 100 * 4180 * 60 = 25 080 000 Дж ≈ 25,08 МДж.

  Учитывая мощность ТЭНа 1,9 кВт (1,9 Дж/с), время нагрева составит

  t = Q / P = 25 080 000 Дж / 1900 Дж/с ≈ 13 200 секунд, или около 3,7 часов.

• Эволюция серии 140: Серия 140 имеет долгую историю производства, начиная с 1990-х годов. Эти ТЭНы были разработаны с учетом потребностей рынка, в том числе для замены комплектующих в импортных бойлерах (например, Electrolux, Ariston), и постоянно адаптировались под современные стандарты.
• Альтернативные технологии: На рынке существуют альтернативные решения, такие как керамические ТЭНы (обычно дороже, но более устойчивы к накипи и коррозии) или более современные индукционные нагреватели, которые предлагают иные принципы работы и преимущества.
• Экологические аспекты: Выбор нержавеющей стали AISI 304/321 предпочтителен с экологической точки зрения, так как она обеспечивает минимальное выделение ионов металлов в нагреваемую воду, в отличие от потенциальной коррозии углеродистой стали.
• DIY-модификации: Для повышения эффективности нагрева воздуха, на стандартные ТЭНы может быть добавлено оребрение. Это увеличивает площадь теплоотдачи и может повысить эффективность до 30%.

Рекомендации для статей: В публикациях, посвященных данному типу ТЭНа, рекомендуется включать высококачественные изображения, демонстрирующие прямой стержень диаметром 13 мм, монтажные элементы (фланец Ф1, штуцер G1/2″) и клеммные выводы.

Обширный диапазон вариаций в серии 140 (более 50 моделей с мощностью от 1 до 5 кВт) подтверждает его широкую популярность и востребованность на российском рынке. Для детального изучения технических норм, связанных с производством и эксплуатацией ТЭНов, можно обратиться к ГОСТ 2864-90.

Продвинутая практика и оптимизация использования ТЭНов

Для компаний, стремящихся к максимальной эффективности и надежности систем нагрева, понимание не только технических характеристик, но и стратегических аспектов применения ТЭНов, таких как 140B13/1.9-T-220Ф1, становится критически важным. Это включает в себя интеграцию в общую систему управления производством, оптимизацию энергопотребления и минимизацию рисков простоя оборудования.

Пошаговая реализация стратегии внедрения и оптимизации

Внедрение или модернизация систем нагрева с использованием ТЭНов требует системного подхода, который можно разбить на несколько ключевых этапов:

Этап 1: Анализ и планирование (Спринт 1-2)

• Цель: Определить потребность, оценить существующую инфраструктуру, выбрать оптимальный тип ТЭНа и сформировать план внедрения.
• Ключевые артефакты: Техническое задание (ТЗ), спецификация оборудования, расчеты энергопотребления, карта рисков.
• Роли: Технический директор/инженер, руководитель производства, специалисты по закупкам.
• Контроль качества: Соответствие ТЗ техническим параметрам выбранных ТЭНов, реалистичность сроков и бюджета.

Этап 2: Закупка и подготовка (Спринт 3)

• Цель: Приобретение необходимого оборудования и материалов, подготовка рабочих мест.
• Ключевые артефакты: Закупочные контракты, логистические документы, инструкции по монтажу, протоколы испытаний.
• Роли: Специалисты по закупкам, складской персонал, инженеры по подготовке производства.
• Контроль качества: Соответствие поставленного оборудования спецификации, наличие всех необходимых сертификатов.

Этап 3: Монтаж и пуско-наладка (Спринт 4-5)

• Цель: Физическая установка ТЭНов, подключение к электрическим и управляющим системам, первичное тестирование.
• Ключевые артефакты: Акт монтажа, протокол пуско-наладки, журнал испытаний, обученный персонал.
• Роли: Монтажные бригады, инженеры по наладке, специалисты по электробезопасности.
• Контроль качества: Соблюдение технологических карт монтажа, соответствие электрических подключений нормам, показания приборов (сопротивление изоляции, мощность).

Этап 4: Эксплуатация и мониторинг (Постоянно)

• Цель: Обеспечение бесперебойной работы, мониторинг ключевых показателей, профилактическое обслуживание.
• Ключевые артефакты: Журнал эксплуатации, отчеты о энергопотреблении, график ТО, данные датчиков (температура, давление, расход).
• Роли: Операторы оборудования, специалисты по ТОиР (техническое обслуживание и ремонт), инженеры по энергоэффективности.
• Контроль качества: Стабильность рабочих параметров, снижение энергопотребления, минимизация аварийных остановов.

Экономические метрики и ROI

При принятии решений о выборе и внедрении нагревательных элементов, расчет возврата инвестиций (ROI) является ключевым фактором. Ориентировочные расчеты для ТЭН 140B13/1.9-T-220Ф1:

• Стоимость оборудования: ~1000 руб. за единицу.
• Срок службы: 3-7 лет (в зависимости от условий эксплуатации и материала).
• Энергопотребление: 1,9 кВт/ч при работе.
• Стоимость электроэнергии: ~5 руб./кВт*ч (среднерыночный показатель).

Пример расчета:

Предположим, ТЭН работает 8 часов в сутки, 300 дней в году.

• Ежегодное энергопотребление: 1,9 кВт * 8 ч/день * 300 дней/год = 4560 кВт*ч.
• Ежегодные затраты на электроэнергию: 4560 кВт*ч * 5 руб./кВт*ч = 22 800 руб.
• Общие эксплуатационные затраты за 5 лет: (1000 руб. (стоимость) + 22 800 руб./год * 5 лет) = 115 000 руб.

Снижение энергопотребления за счет оптимизации (например, использование терморегуляторов, изоляции резервуара) может дать дополнительную экономию до 10-15%.

Total Cost of Ownership (TCO): Для данного ТЭНа TCO будет складываться из первоначальной стоимости, затрат на электроэнергию, стоимости профилактического обслуживания и возможных ремонтов/замен.

Кейсы и паттерны применения

Кейс 1: SMB-сегмент (например, небольшое пищевое производство)

• Задача: Нагрев воды для мойки оборудования, пастеризации малых партий продукции.
• Решение: Использование ТЭН 140B13/1.9-T-220Ф1 (нержавеющая сталь) в резервуарах объемом 100-200 литров.
• Преимущества: Компактность, быстрый нагрев, низкая первоначальная стоимость, простота монтажа.
• Контроль: Установка термостатов с высокой точностью поддержания температуры (±1-2°C).

Кейс 2: Enterprise-сегмент (например, крупный производитель напитков)

• Задача: Массовый нагрев воды для технологических процессов, поддержание температуры в больших емкостях.
• Решение: Использование кластеров ТЭНов (несколько единиц 140B13/1.9 или более мощных аналогов) в утепленных резервуарах большого объема. Интеграция с системой SCADA для централизованного управления и мониторинга.
• Преимущества: Высокая надежность за счет резервирования, возможность точной настройки мощности, снижение пиковых нагрузок на сеть путем пошагового включения ТЭНов.
• Оптимизация: Автоматическое отключение при достижении температуры, использование переменной мощности в зависимости от загрузки.

Кейс 3: Регулируемые отрасли (например, фармацевтическое производство)

• Задача: Точный нагрев воды для производственных и санитарных нужд, строгий контроль чистоты.
• Решение: Применение ТЭНов из высококачественной нержавеющей стали AISI 316L (или выше) с сертификатами соответствия. Обязательное использование внешних теплообменников или полностью изолированных систем.
• Преимущества: Максимальная коррозионная стойкость, минимальное загрязнение продукта, прослеживаемость материалов.
• Дополнительно: Встраивание в системы CIP/SIP (Clean-In-Place/Sterilization-In-Place) для автоматической мойки и стерилизации.

Оценка рисков и меры по их снижению

• Риск выхода из строя:
  • Причина: Сухой ход, накипь, коррозия, механические повреждения.
  • Меры: Установка датчиков уровня жидкости, регулярная очистка, применение ингибиторов коррозии (для соответствующих сред), выбор правильного материала колбы, механическая защита.
• Риск перегрева:
  • Причина: Отказ терморегулятора, неправильная установка.
  • Меры: Дублирование терморегуляторов, использование термопар с выходом на систему управления, правильный монтаж.
• Риск поражения электрическим током:
  • Причина: Нарушение изоляции, неправильное заземление.
  • Меры: Использование УЗО, регулярная проверка сопротивления изоляции, квалифицированный персонал.
